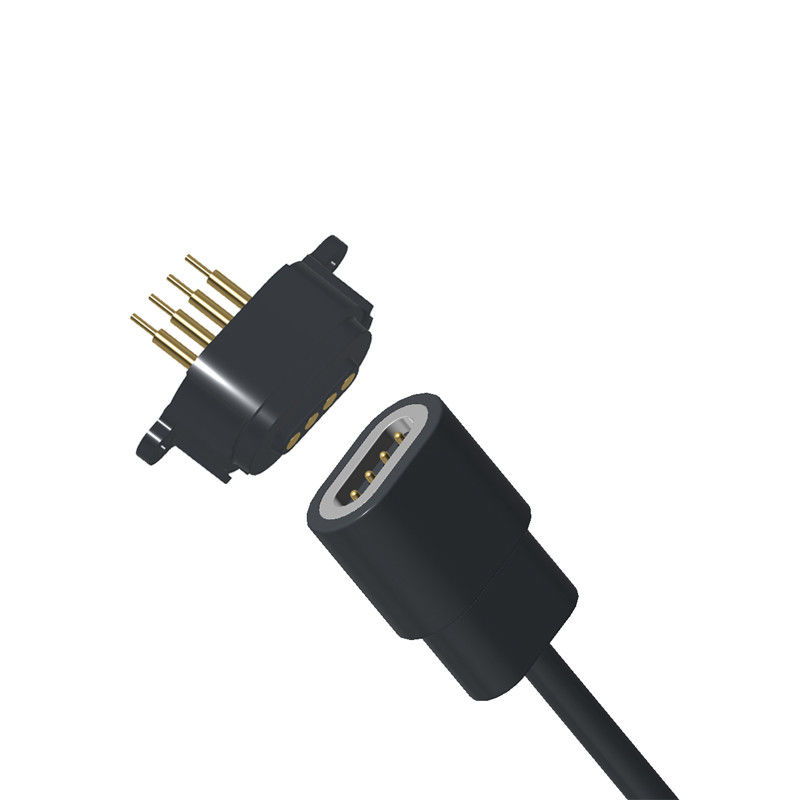

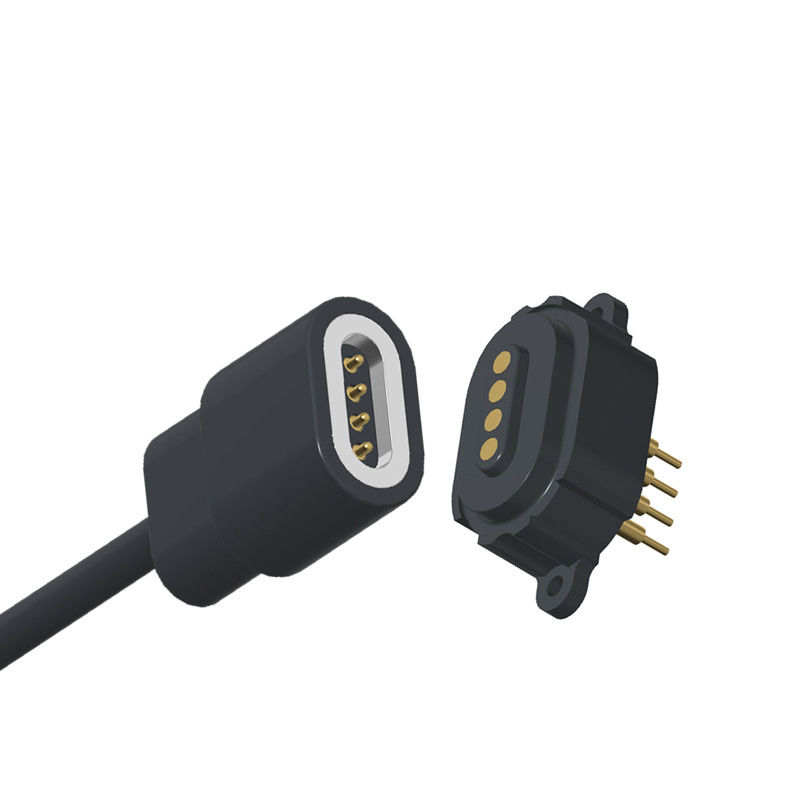

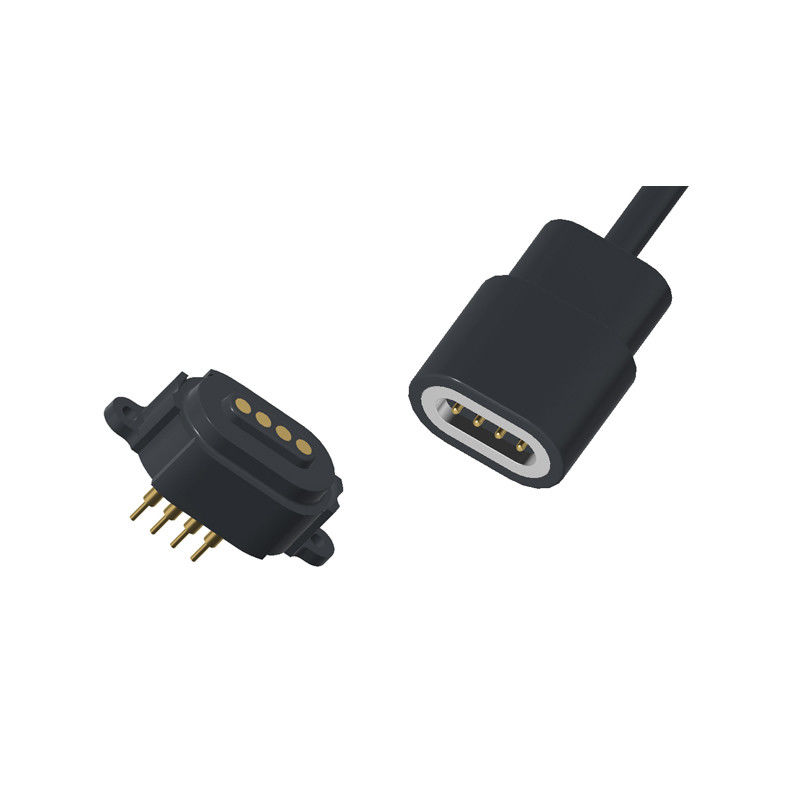

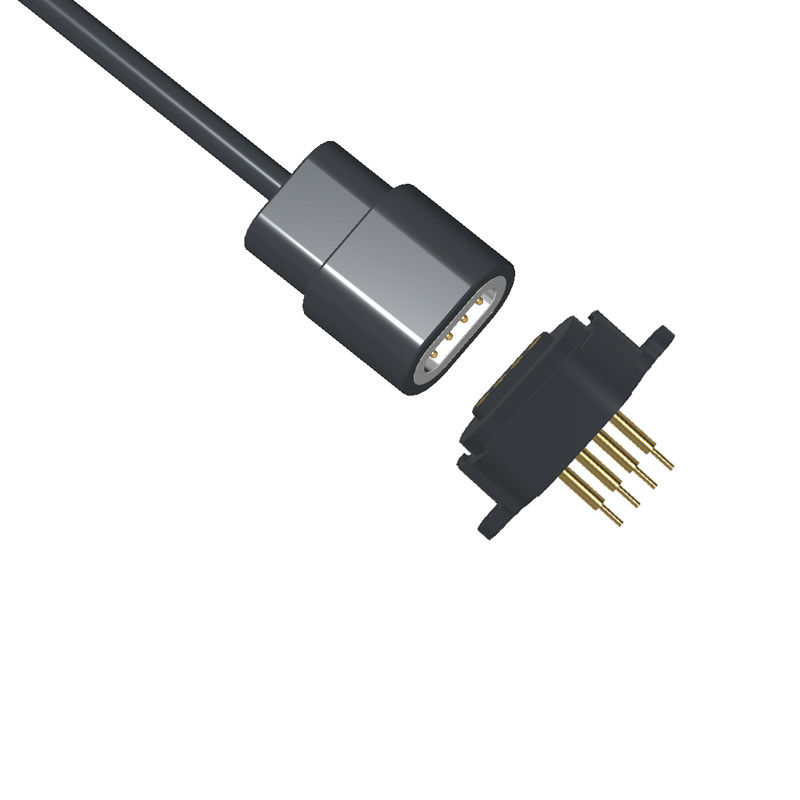

USB 2.0 мужской женский 4pin pogo pin зарядное устройство магнитное кабельное разъединение
Материал и покрытие соответствуют стандартам ROHS и REACH
100% испытания короткого и открытого замыкания
Материал
Pogo Pin/Turning Parts: латунь с золотой покрытием 0,125μm (для коррозионной стойкости и проводимости)
корпус: черный HTN (высокотемпературный нейлон) пластик с UL94 V-0 пламенным рейтингом
Магнит: неодим N52 (самый сильный коммерческий класс) с Ни-Ку-Ни покрытием (защита от коррозии)
Провод: внешний диаметр 3,0 мм, 4 проводника (2x 24AWG + 2x 28AWG) в черной изоляции из ПВХ
Кабельная галстука: эллиптическая черная PVC галстука с металлическим ядром
Внутренняя формовка: Прозрачный полиэтилен (PE)
Слишком много формовки:ПВХ черный
Магнитная розеткаМагнитный мужской розетка
Механические:
Сила соприкосновения: 70 грамм ± 20 грамм при 0,8 мм рабочей борзи.
Испытание продолжительности жизни: минимум 10 000 циклов спаривания
Испытание силы адсорбции:600±20% грам силы адсорбции женской стороны
Электрические:
Номинальное напряжение: 12 В.
Оцененный ток:2.0 Максимально
Контактное сопротивление пружины: ≤ 50mΩ на пружинный пружинник
Экологическая эффективность:
Температура работы: от -25°C до +80°C
Солевой спрей: Соответствует 24-часовому испытанию соляным спреем
Параметр 4pin магнитных кабельных разъемов:
|
Имя
|
4pin магнитный кабель соединитель
|
|
Тип
|
DIP
|
|
Пин
|
4 пин или на заказ
|
|
Стрелка
|
30,0 мм
|
|
Кабель
|
ПВХ
|
|
Длина кабеля
|
1000 м
|
|
Цвет
|
Черный
|
|
Пого пин/Свинцовые части
|
Медь
|
|
Жилье
|
Черный HTN
|
|
Магнит
|
NdFeB N52 Пластировка Ни
|
|
Сила пружины
|
70g±20g, на 0.8Мм, работающий аист.
|
|
Продолжительность службы
|
10000 циклов мин..
|
|
Текущий
|
2.0А.
|
|
Напряжение
|
DC 12В
|
|
Контактное сопротивление
|
50mΩ Макс (PIN).
|
|
Испытание высокого напряжения
|
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC.
|
|
Испытание соляным спреем
|
24 часа
|
|
Сертификация
|
Продукт, соответствующий требованиям ROHS или REACH
|
|
Испытание
|
100% открытое и короткое испытание
|
Технический чертеж соединителя магнитного кабеля 4Pin
Технический чертеж женского магнитного соединителя 4Pin
Способ подключения
Женский магнитный разъединитель взорвался
Вид на упаковку:
Применение магнитных соединителей:
1.Носящиеся устройства, интеллектуальное оборудование для определения местоположения, детские умные браслеты, умные часы, носящиеся мобильные телефоны, гарнитуры Bluetooth и т.д.) кабель передачи данных, кабель зарядки,концовое соединение магнитной ленты
2Медицинское оборудование, беспроводное оборудование, оборудование для передачи данных, телекоммуникационное оборудование, автоматическое и промышленное оборудование, аудиовизуальное оборудование
3.Авиация, аэрокосмическая электроника, военная связь
4Автомобильные, навигационные, испытательные и измерительные оборудования
5Потребительская электроника (мобильные телефоны, планшетные компьютеры, гарнитуры Bluetooth, камера, часы, портативные потребительские электронные продукты и многие другие электронные области).
Почему UPE должен быть вашим партнером?
● Надежность и долговечность
● Быстрое проектирование и доставка
● Надежное и честное партнерство
Как разместить заказ магнитного кабеля
* Определите Ваши требования ((Вид соединителя, необходимое количество, индивидуальные требования, технические спецификации)
*Переговоры о цене и условиях (можно применять оптовые скидки).
* Подтвердить детали заказа (тип соединителя, количество, настройка).
*Оплата (по PayPal, банковскому переводу или другим безопасным методам).
*Проверка качества и доставки
Отследить груз.
* Проверьте продукт по прибытии, чтобы убедиться в качестве.
Срок оплаты:T/T, 50% депозит, 50% остаток
Способ оплаты:T/T,PayPal,OCBC
Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день
Время производства:10-15 рабочих дней
Сделано для:Америка, Европа, Азия, Южная Африка
Срок сделки:EXW
Груз:Воздушный, морской, экспресс
Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
