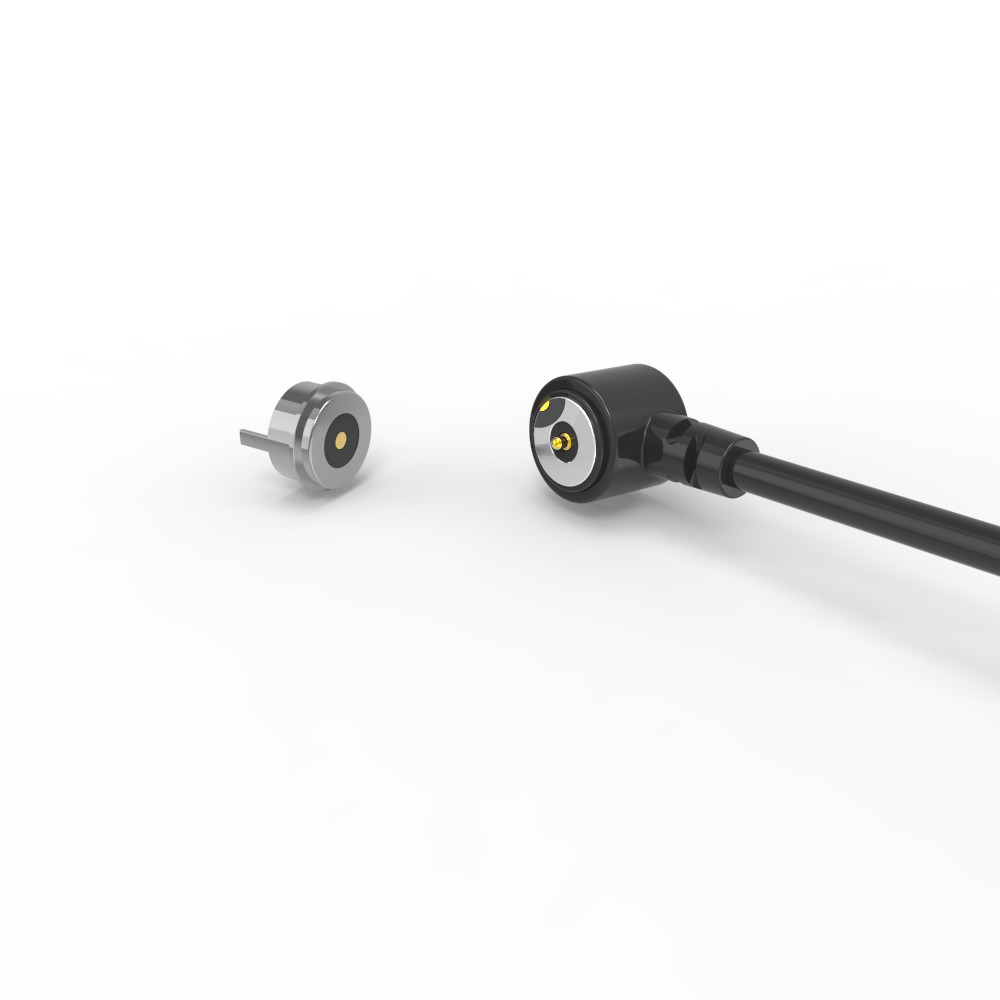

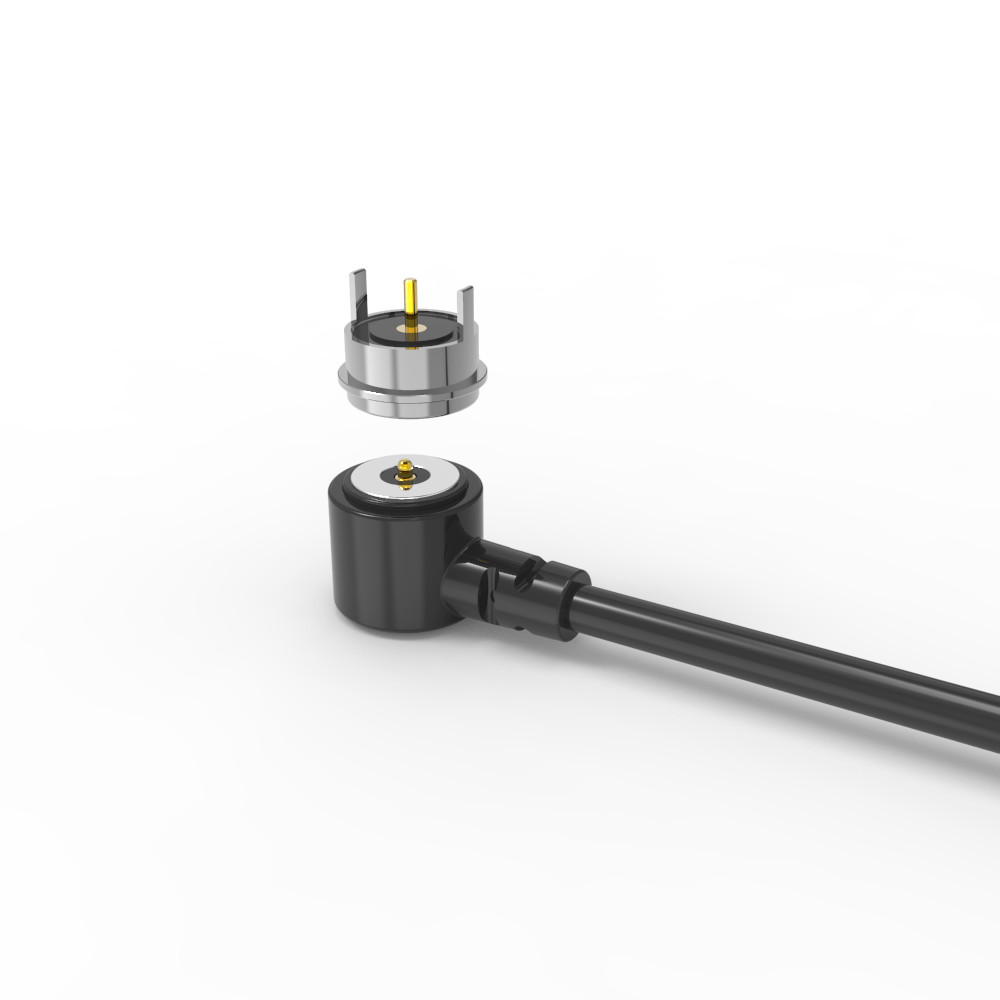

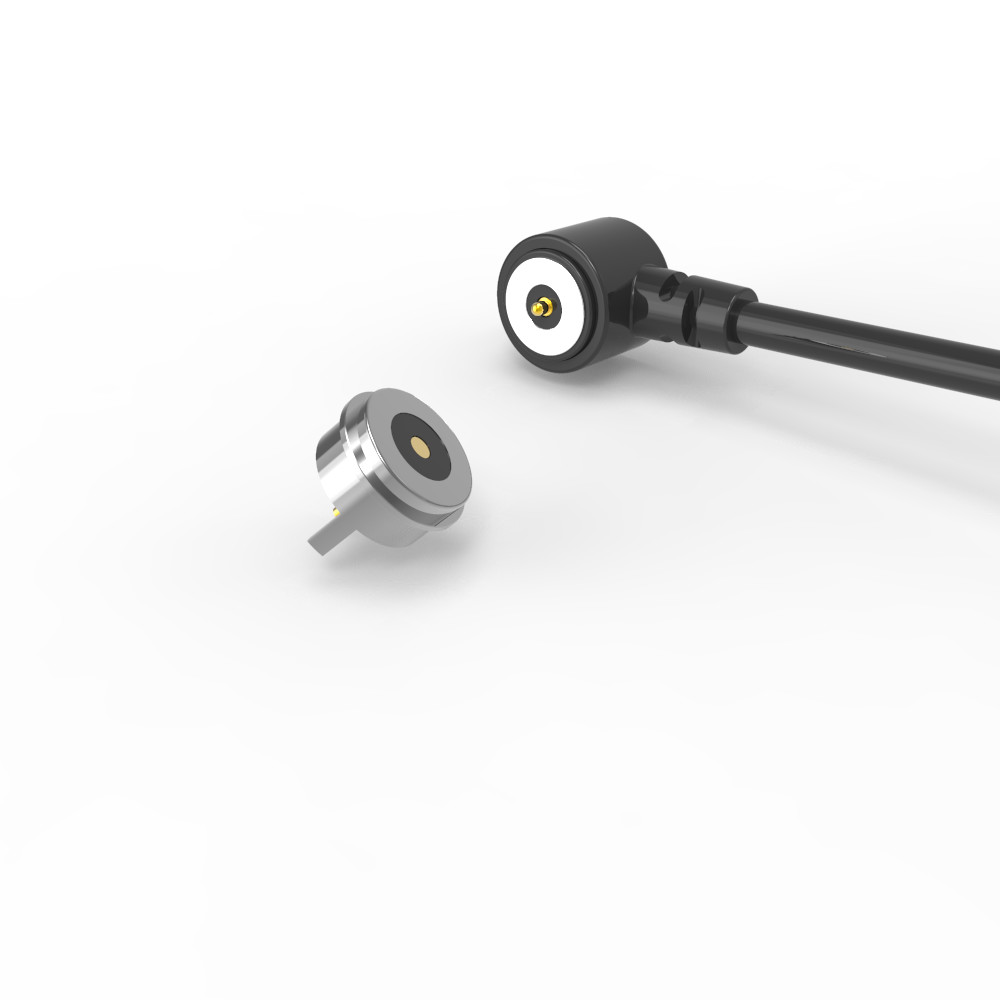

Диаметр 8.0 мм, 2-контактный штекерный и гнездовой магнитный Pogo Pin с кабельным разъемом 2A 12V

Диа.8.0MM 2Pin Мужчина и Женщина Pogo Pin Магнитный с 2A 12V кабельного разъема.

Магнитные соединители UPE
Основные знания:

Конструкция магнитных разъемов по заказу (приставка пого, кабельные комплекты, установленные на ПКБ)

Комплексные решения от концепции до серийного производства

Специализация в области высокой надежности (промышленная, медицинская, автомобильная, потребительская электроника)

Коннектор мужского магнитного кабеля:

Ключевые компоненты и материалы:

1.Pogo Pins (электрические контакты):

Базовый материал:Брусчики.

- Пластинг:Плюнгер (двигающийся наконечник) и бочка (оборудование) покрытыминимум 5 микродюймов (μ") золота (Au)Покончено.60-100 микродюймов (μ") никеля (Ni)Это обеспечивает отличную коррозионную стойкость, проводимость и долговечность.

2.Оборудование (основное корпус из пластика):

Материал:Черный HTN (высокотемпературный нейлон), усиленный30% стекловолокна (GF).

.Оценка воспламеняемости:UL94 V-0 (отличная огнеупорность, самотушение).

3Магнит:

.Тип:Неодимовый железоборовый (NdFeB), классN52(самый сильный обычно доступный класс).

- Пластинг:Никель (Ni) - обеспечивает коррозионную защиту магнита.

4.Кабель:

.Тип:2-проводник (2C).

.Внешний диаметр (OD):3.0 мм.

Кондуктор:Вероятно, 43 нитей AWG (TC43), диаметром 0,08 мм каждый (обеспечивает гибкость).

5- Проводный пиджак и пиджак соединителя:

Материал:Черный ТПЕ (термопластический эластомер).

.Твердость:90A Shore (хороший баланс гибкости, долговечности и сцепления).

Механические характеристики:

1- Сила пружины: 60 граммов ± 10 г(т.е. от 50 г до 70 г) измеряется при сжатии булавкирабочий ход 1,0 ммЭто умеренная, надежная сила для электрического контакта.

2. Второй инсульт: 1.20 мм(Максимальное расстояние, на которое пневматический пневматик может быть сжат в ствол).

3- Механическая жизнь:Минимальная10,000 циклов спаривания(соединяет/отсоединяет) указывает на прочную конструкцию, подходящую для частого использования.

Электрические характеристики:

1Рабочее напряжение: 12 В постоянного тока.

2Рабочий ток: 2А(на пин/пару).

3Контактное сопротивление: Максимально 50 миллиомм (mΩ)по паре пин-пого при определенных условиях.

4. Испытание: 100%из единиц, подвергаемыхОткрытая схемаиКороткое замыканиеиспытания для обеспечения базовой электрической функциональности и безопасности.

Соответствие и надежность:

1Соблюдение экологических требований:Явно указано, что они соответствуют требованиям RoHS (ограничение опасных веществ) и REACH (регистрация, оценка, разрешение и ограничение химических веществ).

2.Противоположность коррозии(испытание на распыле солей): 48 часов воздействия при стандартном методе испытания (например, ASTM B117). Это значительная продолжительность испытания, указывающая на хорошую коррозионную стойкость покрытия/материалов,подходящий для требовательных условий.

Магнитный разъем женского пола:

Материалы:
PIN:C6801 без свинца, с покрытием 5U" Min Au над 60~100U" Ni;
Оборудование: черное HTN+30%GF UL94 V-0;
Shel1: Свинцово-безопасный C6801 Ни;
Магнит: NdFeB N52
...электрический:
Напряжение: 12 В.
Текущий:5.0А.
Контактное сопротивление: 50mΩMax (PIN).
100% открытый и короткий тест.
Продукт, соответствующий требованиям ROHS или REACH.
Испытание соляным спреем: 48 часов.

Описание применения продукта (не ограничиваясь следующим):
1.Площадка для сварки на пластинке PCB с подключением;
2. Формирование и инкапсулирование проводов после сварки;
3. может быть присоединен конец передачи этой платы ПКБ;
4.Сплавление впрыском вкладываемой формы;
5- Провода могут быть связаны непосредственно.

Круговые 2pin магнитные кабельные разъемы Параметр:

Технический чертеж круглого 2Pin кабельного соединителя

Круговое женское магнитное соединитель 2Pin

ОтносительноРекомендуемая схема PCB

Преимущества магнитного соединителя:

1Бесплатный пользовательский опыт

.Автоматическая адсорбция: легко подключается с помощью простого действия "снэп" без необходимости точного выравнивания.

.Безопасность от падения: отсоединяется под напряжением (например, при столкновении с кабелем), защищая устройства от повреждения.

2.Выдающаяся долговечность

.Высокая продолжительность цикла: рассчитана на 100 000 ∼ 200 000 циклов подключения/отключения ∼ значительно превышающие стандартные разъемы.

.Прочный дизайн: укрепленная конструкция выдерживает физические нагрузки и частое использование.

3Устойчивость окружающей среды

.IPX8 Водостойкость: Порт на стороне устройства (женский) выдерживает погружение (идеально подходит для носимых устройств, медицинского оборудования, наружных устройств).

.Устойчивость к пыли: герметичная конструкция предотвращает проникновение частиц.

4Высокопроизводительная передача энергии

.Поддержка быстрой зарядки: обрабатывает токи 5A10A, что позволяет быстро заряжать энергоемкие устройства.

.Низкое сопротивление: оптимизировано для эффективной передачи высокого тока с минимальными потерями энергии.

5Гибкость проектирования

.Настраиваемая эстетика: форма, цвет и брендинг, адаптированные к устройствам хоста (например, носимые устройства, гаджеты IoT).

.Приспособляемость к факторам формы: может быть разработана для сверхтонких профилей или специализированных корпусов.

6Улучшенная безопасность

.Противокороткое замыкание: встроенная защита от случайных коротких замыканий во время подключения/неправильного выпрямления.

.Безупречная полярность: физическая конструкция предотвращает неправильное вставление (защита от обратной полярности).

7- Усовершенствованная сигнальная способность.

.Высокоскоростные данные: поддерживает USB 2.0, HDMI 1.3, аудио/видеосигналы, заменяющие традиционные порты без ущерба для функциональности.

.Целостность сигнала: поддерживает стабильную передачу видео/аудио даже при частых отключениях.

Применение продукции:
