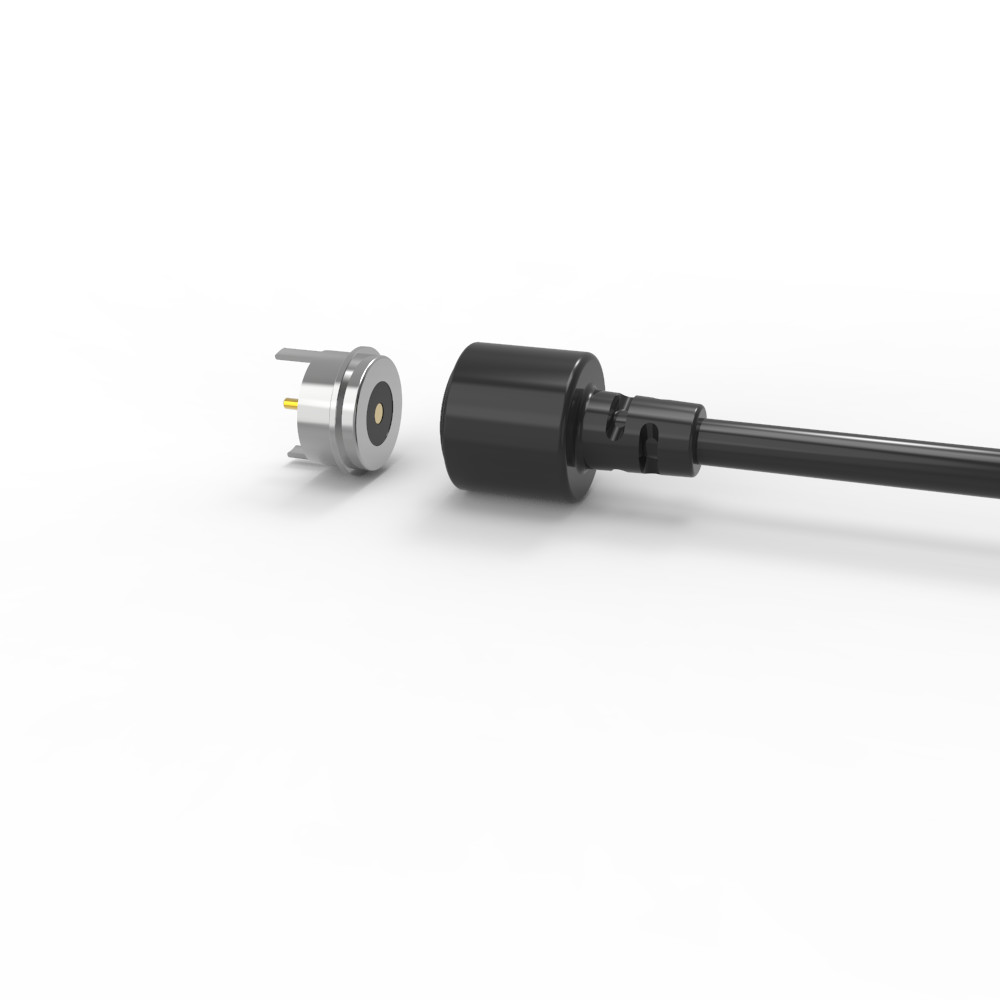

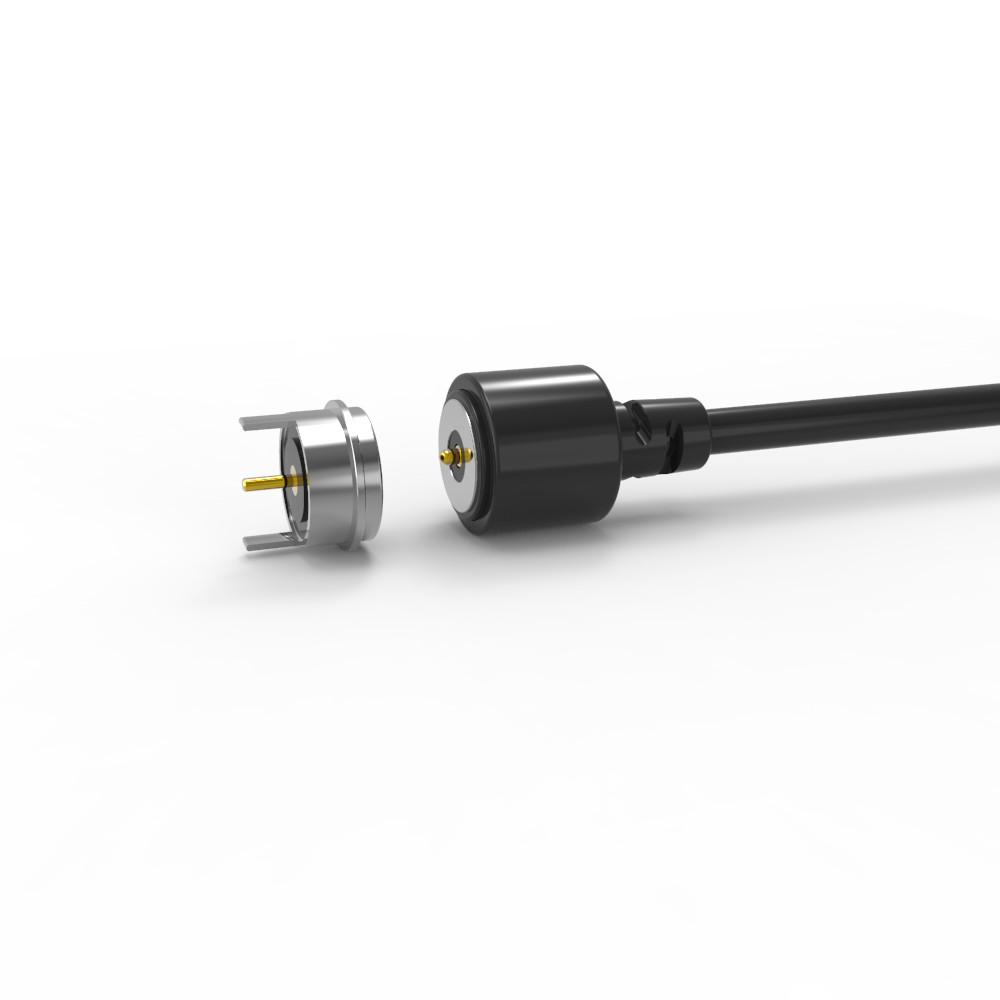

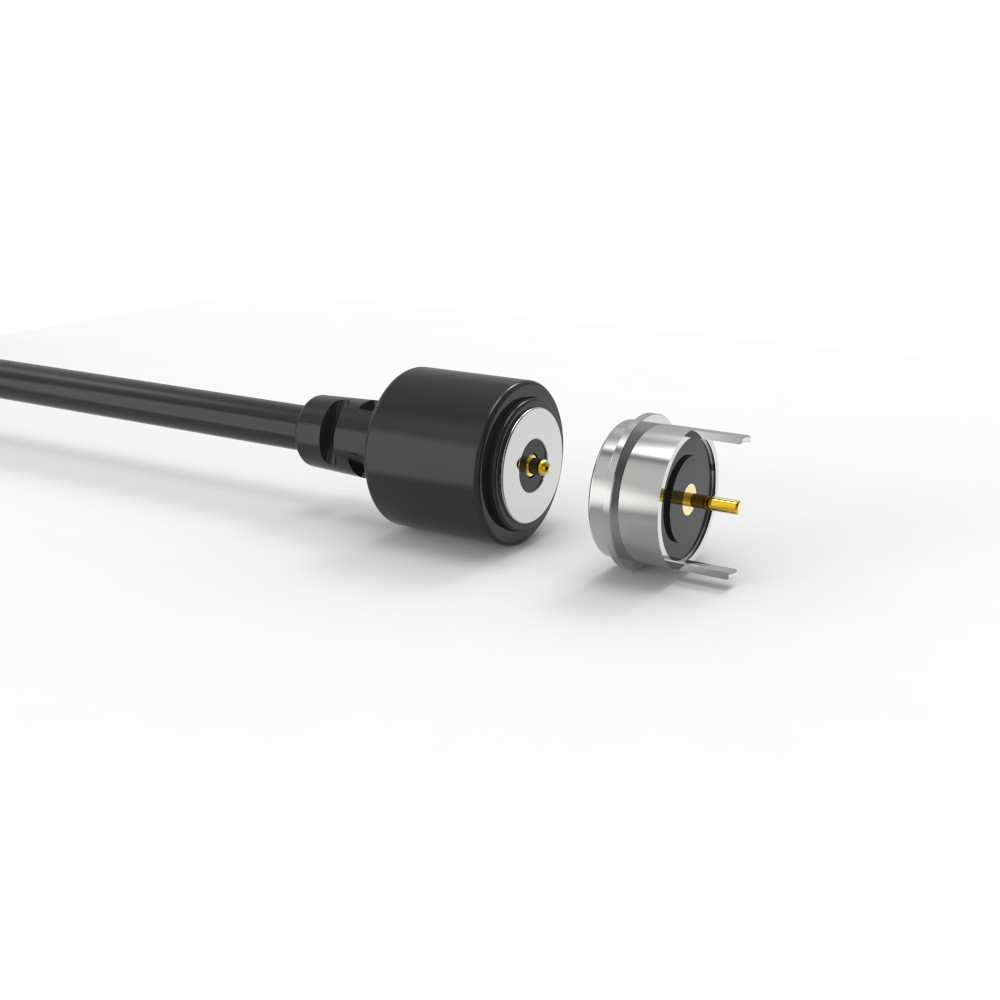

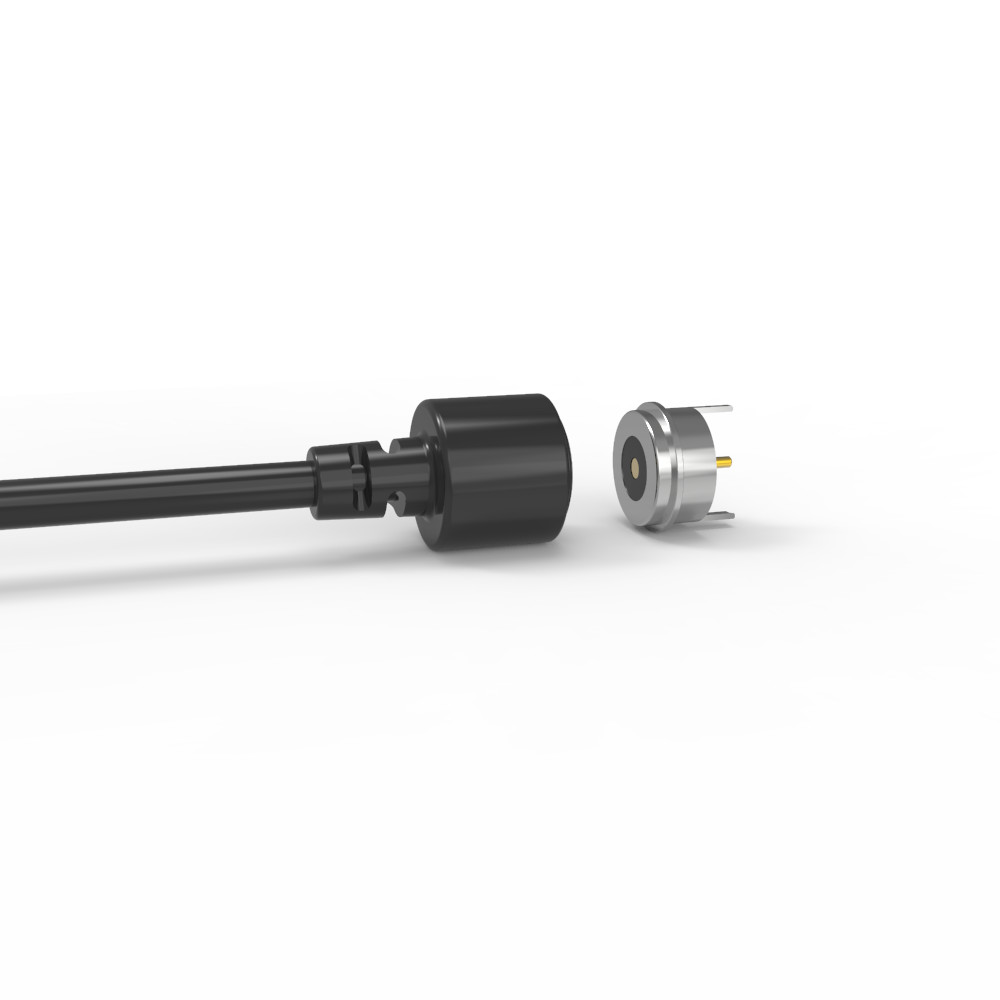

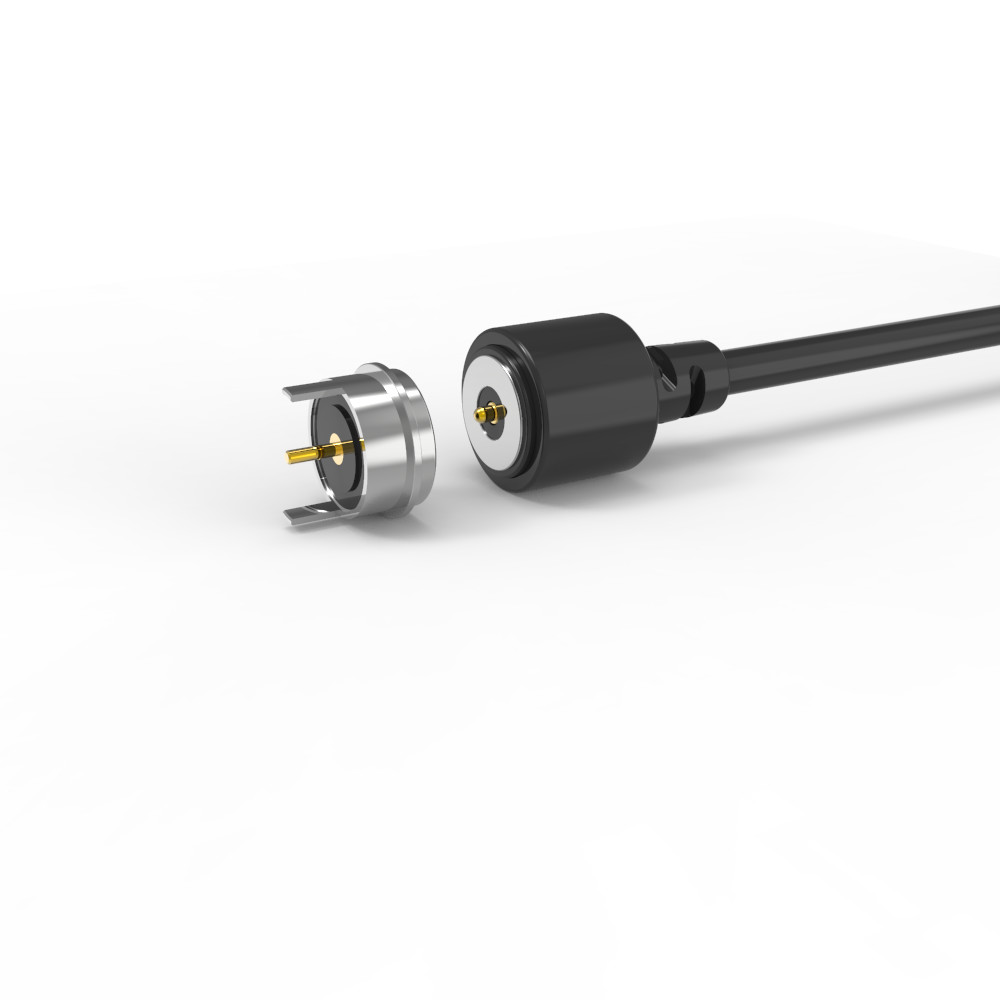

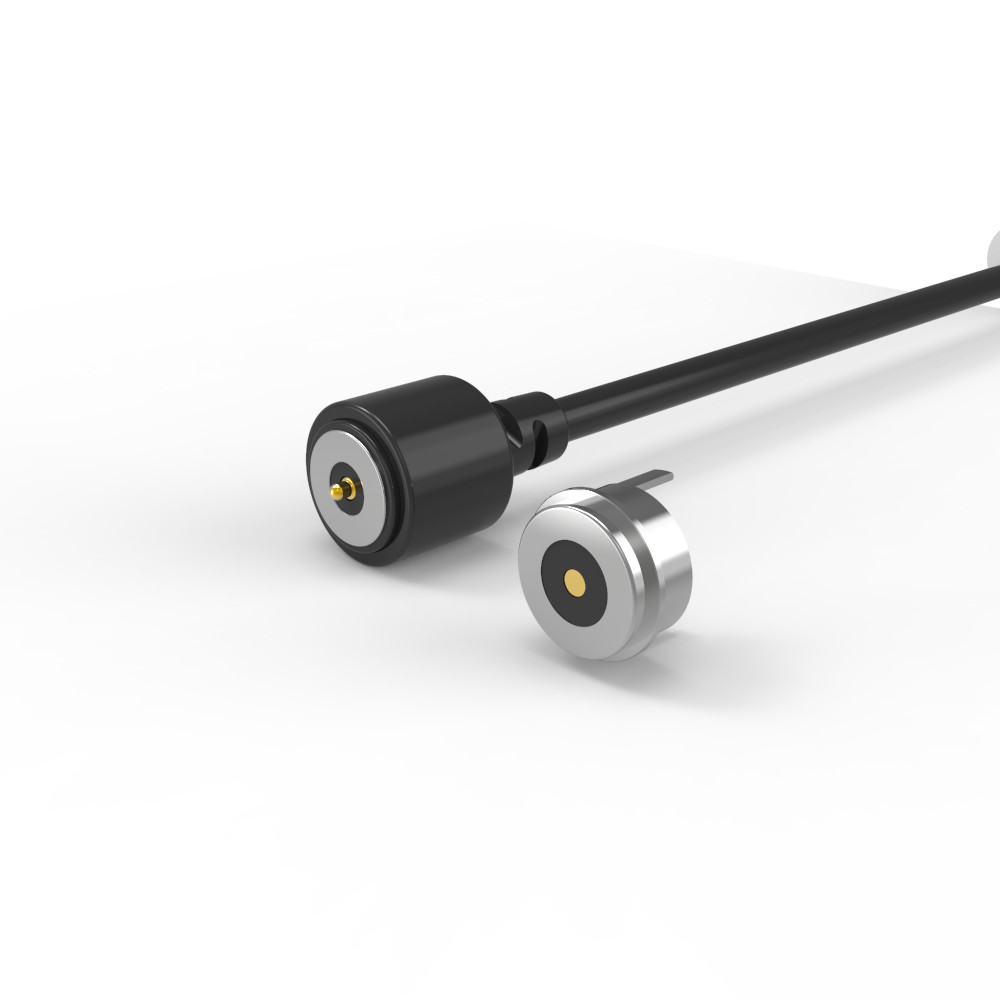

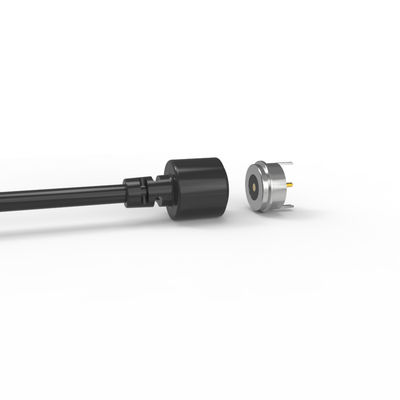

Т-образный магнитный кабельный разъем черный, разъем 90A, оболочка разъема круглая, магнитный разъем

Т-образный магнитный кабель соединитель черный 90A соединитель куртка круглый магнитный соединитель.

UPE является профессиональным производителем магнитных соединителей и магнитных кабелей.

У нас есть наши собственные профессиональные дизайнеры, чтобы удовлетворить любые ваши требования и предоставить услуги по настройке магнитных разъемов.Различные магнитные подключатели и решения могут быть разработаны в соответствии с потребностями клиентов..

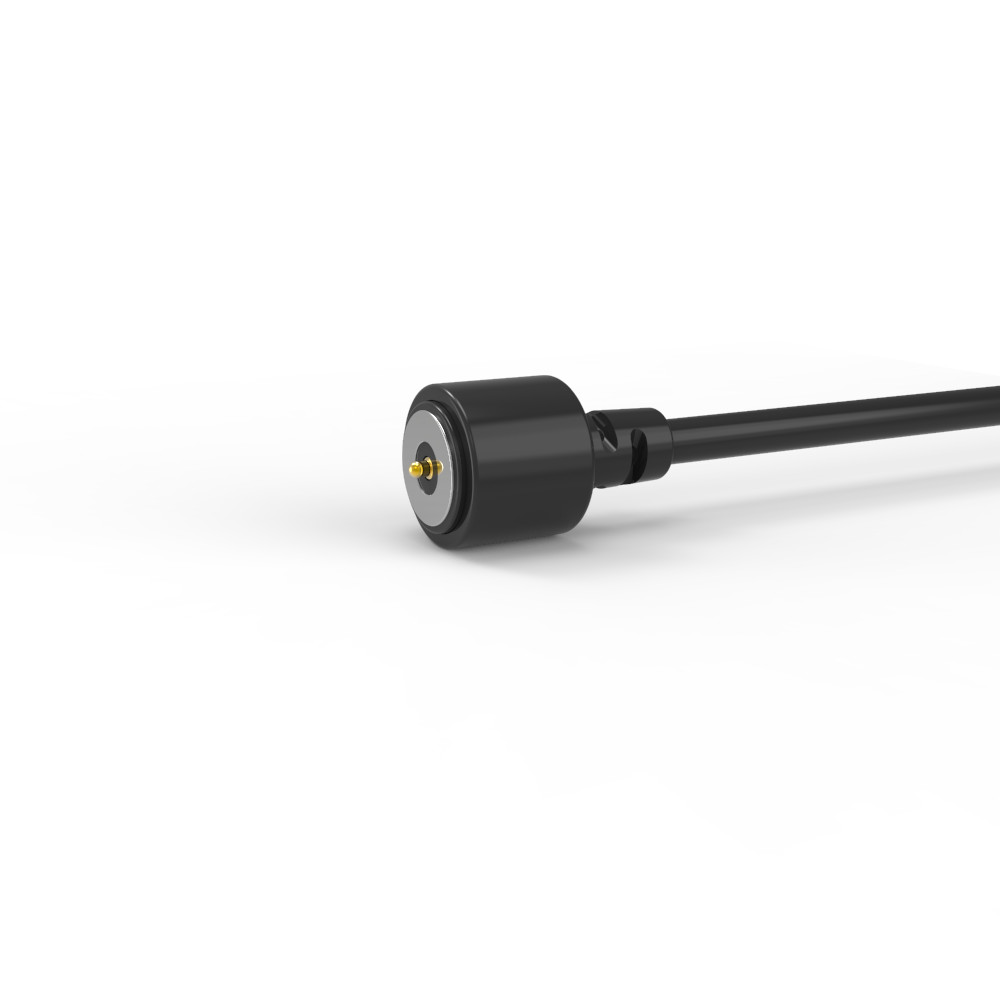

Коннектор мужского магнитного кабеля:

Ключевые компоненты и материалы:

1.Pogo Pins (электрические контакты):

Базовый материал:Брусчики.

- Пластинг:Плюнгер (двигающийся наконечник) и бочка (оборудование) покрытыминимум 5 микродюймов (μ") золота (Au)Покончено.60-100 микродюймов (μ") никеля (Ni)Это обеспечивает отличную коррозионную стойкость, проводимость и долговечность.

2.Оборудование (основное корпус из пластика):

Материал:Черный HTN (высокотемпературный нейлон), усиленный30% стекловолокна (GF).

.Оценка воспламеняемости:UL94 V-0 (отличная огнеупорность, самотушение).

3Магнит:

.Тип:Неодимовый железоборовый (NdFeB), классN52(самый сильный обычно доступный класс).

- Пластинг:Никель (Ni) - обеспечивает коррозионную защиту магнита.

4.Кабель:

.Тип:2-проводник (2C).

.Внешний диаметр (OD):3.0 мм.

Кондуктор:Вероятно, 43 нитей AWG (TC43), диаметром 0,08 мм каждый (обеспечивает гибкость).

5- Проводный пиджак и пиджак соединителя:

Материал:Черный ТПЕ (термопластический эластомер).

.Твердость:90A Shore (хороший баланс гибкости, долговечности и сцепления).

Механические характеристики:

1- Сила пружины: 60 граммов ± 10 г(т.е. от 50 г до 70 г) измеряется при сжатии булавкирабочий ход 1,0 ммЭто умеренная, надежная сила для электрического контакта.

2. Второй инсульт: 1.20 мм(Максимальное расстояние, на которое пневматический пневматик может быть сжат в ствол).

3- Механическая жизнь:Минимальная10,000 циклов спаривания(соединяет/отсоединяет) указывает на прочную конструкцию, подходящую для частого использования.

Электрические характеристики:

1Рабочее напряжение: 12 В постоянного тока.

2Рабочий ток: 2А(на пин/пару).

3Контактное сопротивление: Максимально 50 миллиомм (mΩ)по паре пин-пого при определенных условиях.

4. Испытание: 100%из единиц, подвергаемыхОткрытая схемаиКороткое замыканиеиспытания для обеспечения базовой электрической функциональности и безопасности.

Соответствие и надежность:

1Соблюдение экологических требований:Явно указано, что они соответствуют требованиям RoHS (ограничение опасных веществ) и REACH (регистрация, оценка, разрешение и ограничение химических веществ).

2.Противоположность коррозии(испытание на распыле солей): 48 часов воздействия при стандартном методе испытания (например, ASTM B117). Это значительная продолжительность испытания, указывающая на хорошую коррозионную стойкость покрытия/материалов,подходящий для требовательных условий.

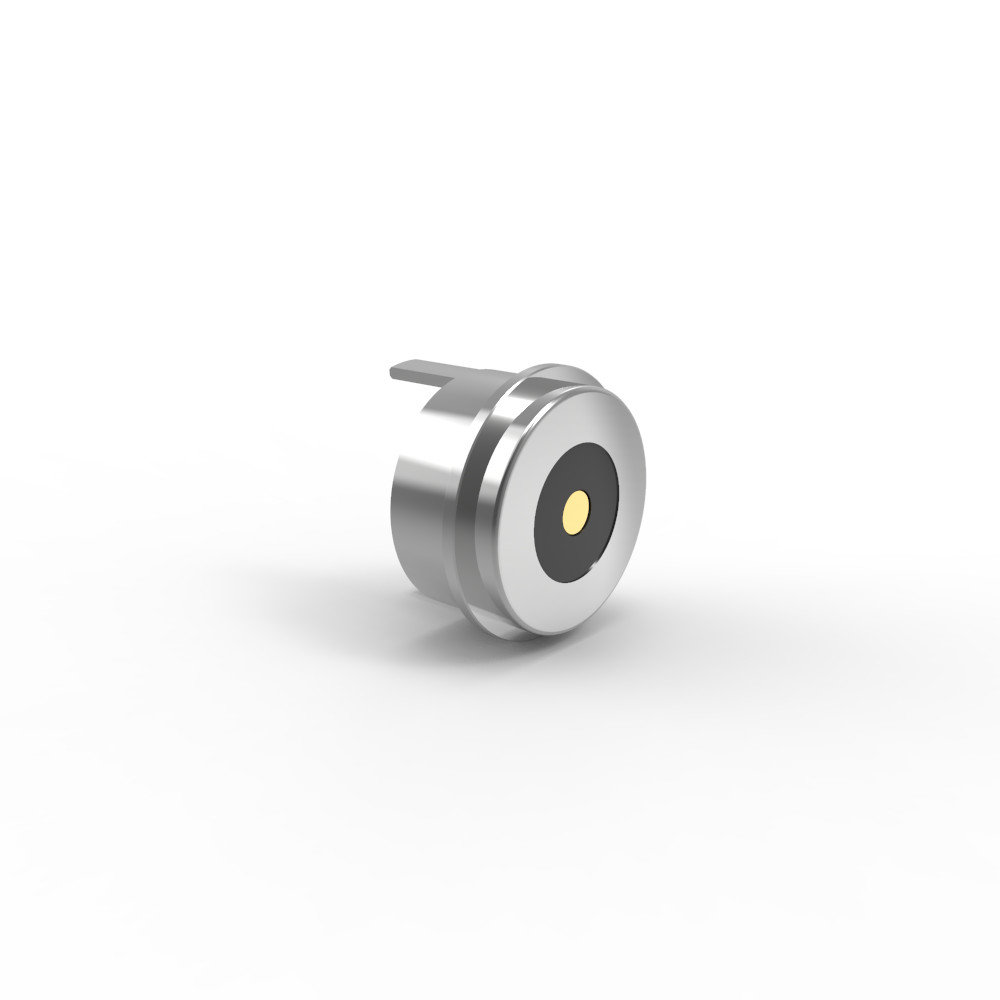

Магнитный разъем женского пола:

Материалы:
PIN:C6801 без свинца, с покрытием 5U" Min Au над 60~100U" Ni;
Оборудование: черное HTN+30%GF UL94 V-0;
Shel1: Свинцово-безопасный C6801 Ни;
Магнит: NdFeB N52
...электрический:
Напряжение: 12 В.
Текущий:5.0А.
Контактное сопротивление: 50mΩMax (PIN).
100% открытый и короткий тест.
Продукт, соответствующий требованиям ROHS или REACH.
Испытание соляным спреем: 48 часов.

Описание применения продукта (не ограничиваясь следующим):
1.Площадка для сварки на пластинке PCB с подключением;
2. Формирование и инкапсулирование проводов после сварки;
3. может быть присоединен конец передачи этой платы ПКБ;
4.Сплавление впрыском вкладываемой формы;
5- Провода могут быть связаны непосредственно.

Круговые 2pin магнитные кабельные разъемы Параметр:

Технический чертеж круглого 2Pin кабельного соединителя

Круговое женское магнитное соединитель 2Pin

ОтносительноРекомендуемая схема PCB

Преимущества магнитного соединителя:

● гуманизировать проектирование автоматического адсорбционного соединения;

● Гуманизированный антипад: его легко снять с интерфейса зарядки,и устройство нелегко снимать;

● Продолжительность жизни: до 100 000-200 000 циклов;

● водонепроницаемая конструкция: женский конец устройства может быть пылепрочным и водонепроницаемым (IPX8);

● Время быстрой зарядки: конструкция магнитного разъема 5A-10A выдерживает большую передачу тока;

● Внешний вид магнитного соединителя может соответствоватьдизайн устройства применения заказчика;

● конструкция конструкции продукта, противопоставляющейся короткому замыканию, и ее безупречность;

● Осуществляет передачу высокочастотного сигнала, может заменить традиционный USB2.0HDMI 1.3 функция передачи видео- и аудиосигнала

Применение продукции:

1) ПКБ-карты;
2)Цифровые камеры/медицинские изделия/картушки для принтеров;
3) Ручка для гольфа/ Электрические транспортные средства/ Телефонные приложения;
4) Дефибриллятор сердца/Зарядка автомобиля/Очиститель воздуха;
5)Плоские светодиодные светильники/светодиодный флеш/таблет/ноутбук/ПК;
6)Силовой банк/Цифровой продукт/Малое бытовое электрическое применение;
7)Заряжающие изделия/Продукты передачи сигнала и т.д.

Частые вопросы

1- Почему вы выбрали нас?
С 100% искренностью, наша компания предоставит лучший сервис для вас независимо от продуктов или послепродажного обслуживания.Мы предоставим наиболее разумную котировку и разработать образцы высокого качества в соответствии с вашими чертежами или требованиямиМы предоставляем гарантию каждому клиенту после продажи.

2Вы можете настроить продукцию для нас?
Мы очень рады настроить для вас или разработать для вас. Пожалуйста, предоставьте нам ваши чертежи или образцы, и расскажите нам о ваших специальных требованиях к продуктам.Мы можем настроить как можно скорее в соответствии с вашими требованиями.

3Сколько будет стоить образец?
Если товары на складе, мы предоставляем образцы клиентам бесплатно, но вы должны нести груз.
Если вы настраиваете условия, мы будем взимать с вас должную плату и возвращать разумную часть суммы за образец, когда у вас будет заказ для нас!

4- А как насчет времени доставки?
Время доставки зависит от количества и сложности заказа заказчика. Обычно поставка товаров на складе осуществляется в течение 3 дней, а индивидуальные продукты - в течение 2 недель.

5- А как насчет контроля качества вашей компании?
Мы проверим и проверим продукцию, чтобы обеспечить качество продукции, чтобы получить ваше удовлетворение. Качество является самым важным в нашей компании, от материала до доставки,Все будет дважды проверено и компания получает IS09001 для обеспечения этого.
