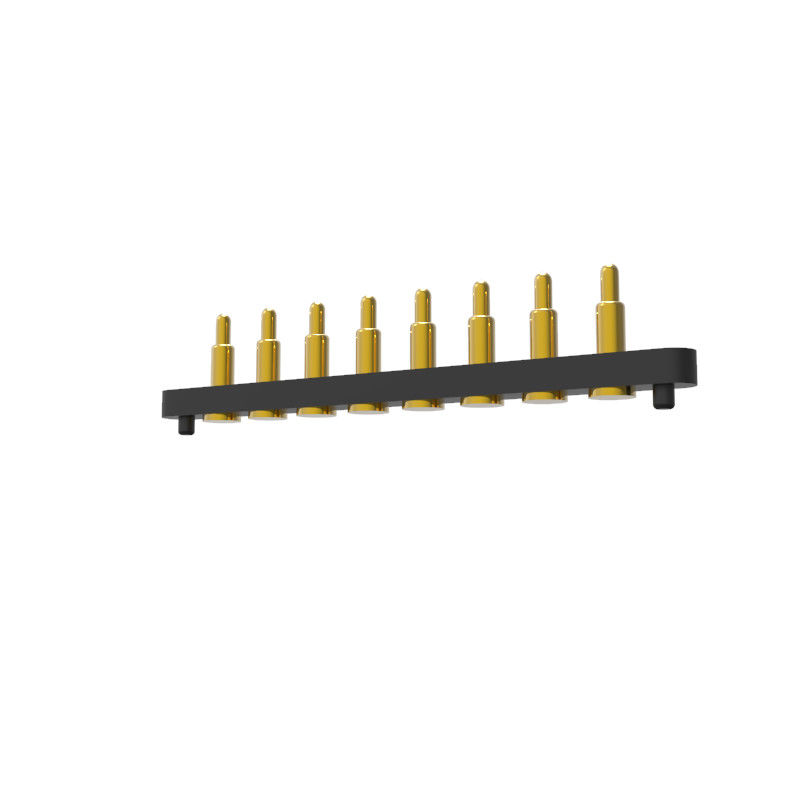

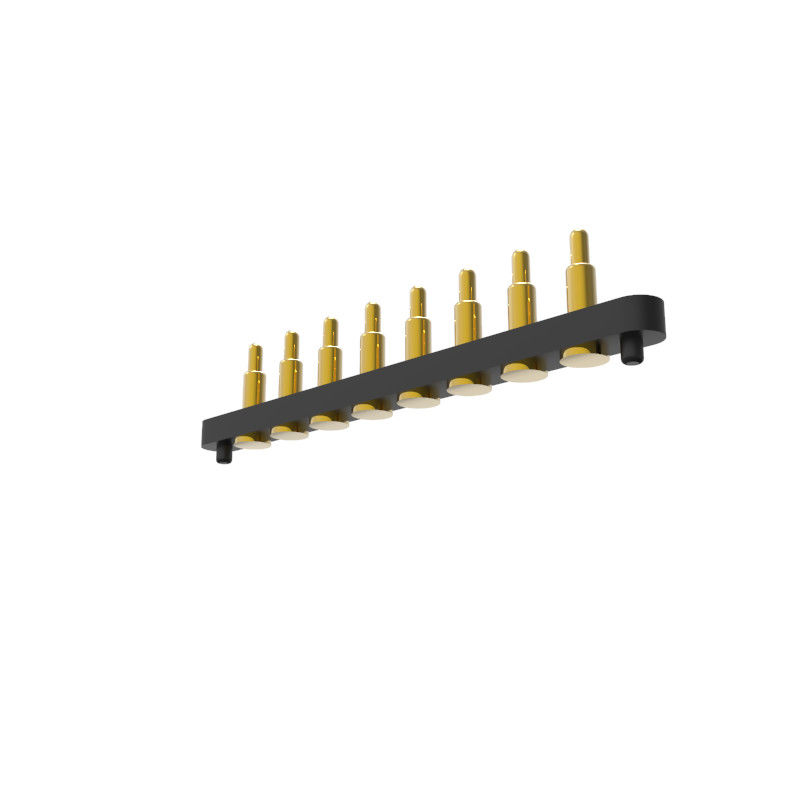

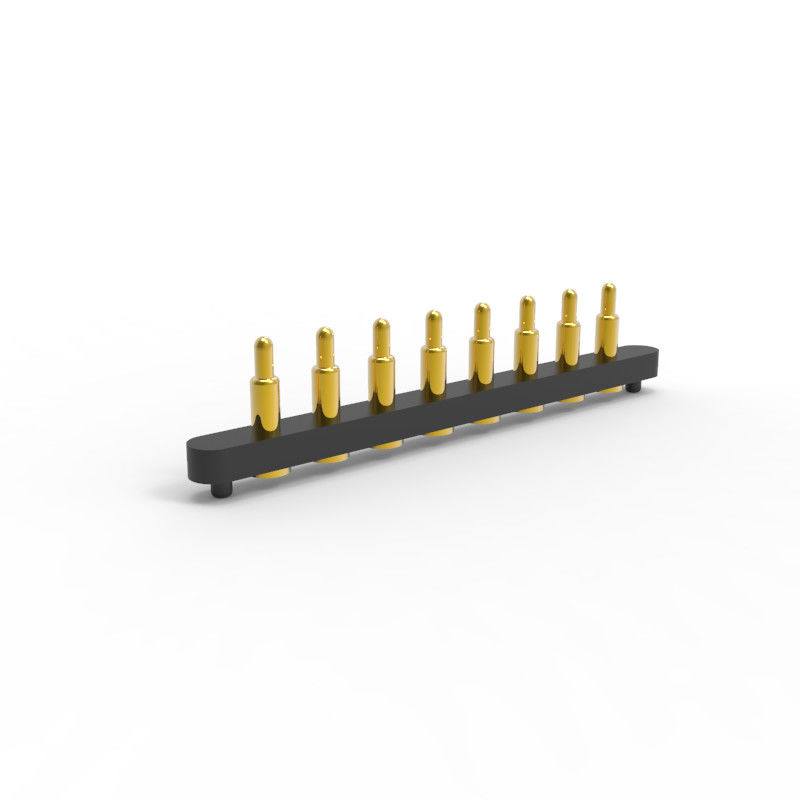

8pin SMT весенне-загруженный подключатель подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключения подключениякоторый легко сваривается на ПХБ-карте.UPE предоставляет профессиональные услуги по настройке коннекторов с пружиной, различные продукты и решения для коннекторов с пружиной могут быть разработаны в соответствии с различными потребностями клиентов.
Преимущества UPE Pogo Pin Connector
Подключатель Pogo Pin, обычно известный как пружины или подключатели Pogo, предлагает несколько преимуществ:
Надежность:Ключи UPE Pogo, использующие технологию CLIP, обеспечивают постоянное и надежное электрическое соединение даже в среде, подверженной вибрациям и механическим ударам.
Компактный дизайн:Их небольшой размер позволяет поместить их в узкие помещения, что идеально подходит для современных компактных электронных устройств.
Гибкость:Штыки пого могут адаптироваться к изменениям поверхности, обеспечивая стабильное соединение, даже если поверхности спаривания не идеально выравниваются.
Легкость использования:Они удобны для пользователя, с простой установкой и обслуживанием.
Прочность:Они спроектированы, чтобы выдержать многочисленные циклы подключения и отключения, что делает их очень прочными
Наше преимущество и ваш выбор:
.UPE профессиональный настраиваемый высокий ток Pogo Pin с серией 15A-30A, он был серийно произведен.
.УПЕ развито 1,27 мм,2.0 мм 2.54 мм ширина стандартный мужской и женский 2pin-40pin коннектор Pogo с SMT / DIP / Right Angle / Solder Cup.
.Тест Pogo Pin Life до 1000 000 циклов.
.Все продукты могут пройти HF, RoHS REACH стандарт.
.100% электрический тест предоставил отчет перед доставкой товара.
.Различные формы доступны по заказу, небольшая конструкция и высокий ток.
Структура и описание типа Pogo Pin:
СМТ:Хорошая устойчивость, дно ствола имеет плоский дизайн дна, который легко сваривать на ПХБ.
ДИП:При сварке с ПХБ не будет отклонений, хороший эффект позиционирования и твердая
сварка.
Двойная голова: Конструкция двойной головки Pogo позволяет конструкторам более гибко работать в двух направлениях.
При подключении двойной шприц не нужно сварить.
Правый угол:Хвост Pogo Pin сгибается, предоставляя дизайнерам больше возможностей в использовании пространства. Хвост также может быть сварен проволокой.
Сварная чашка:Подходит для кабельного продукта, легко сваривается проволокой
Тип винта:Продукты со специальными спецификациями могут удовлетворять различным потребностям клиентов, и могут быть настроены в соответствии с потребностями
клиентов.
Почему клиенты выбираютУПП?
1Профессиональное обслуживание
2. Быстрое производство образцов
3Строгая система контроля качества
4Переработка с использованием импортных компонентов
5. высокоточное испытательное оборудование
6- разумные процедуры контроля затрат
Показатели параметров пружинного соединителя
|
Наименование деталей
|
Таблица характеристик параметров
|
|
Материя в бочках
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
|
|
Материал плунгера
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
Нержавеющая сталь
|
|
Опции весны
|
Стенли
|
Музыкальная проволока
|
|
|
|
Требования к покрытию
|
Золото-Ау
|
Серебро-Аг
|
Палладий-никель
(Pd-Ni)
|
|
|
Номинальный ток
|
1А, 2А, 3А, 5А, 15А или 30А (разные конструкции)
|
|
Номинальное напряжение
|
DC 12V 24V
|
|
Сопротивление на контакт
|
30 мΩ 50mΩ максимум. (спокойствие)
|
|
Испытание жизнеспособности
|
50, 000 циклов Min. 1000,000 циклов Max
|
|
Температура обратного потока.
|
265°, 4~5 секунд
|
|
Испытание надежности PIN-кода POGO
|
|
Сила удержания
|
При номинальном цикле 500±50 в час,50Минимально 1000 циклов
|
|
Влажность
|
EIA-364-31,Метод испытания II, условие A Испытуемый соединяет соединители с относительной влажностьюот 90% до 95% RH и температуры 40°C ± 2°C относительная влажность 96 ч- Да, сэр.
|
|
Устойчивость к нагреванию сварки
|
ОВОС-364-56,Процедура 5, уровень 2 265°C+10/-0°Cот 30 до 35 секунд
|
|
Солевой спрей
|
EIA-364-26,Условие испытания B - соединители, соединенные с соляным раствором 5±1%концентрация, 35+1°C/-2°C на 48 часов.
|
|
Испытание силой пружины
|
Обычная процедура испытания силы, 100g±20g на рабочей высоте
|
|
Жизнь при температуре
|
EIA-364-17,Метод испытания A,Условие 4,Условие времени испытания A Субъект сочетаетсясоединители для 85°C± 2°C 96 часов.
|
|
Сплавляемость
|
EIA-364-52 Погружение в 265±5°C, 60/40±5% Sn/pb сварка в течение 4,0 ~ 5,0 секунды
|
|
Сопротивление на контакт
|
EIA-364-23 Измерение контактного сопротивления с испытательным током не более 100 мАи максимальное напряжение 20 мВ
|
Некоторые из настраиваемых Pogo Pin Connectors для справки:
Поле применения соединителя Pogo Pin:
