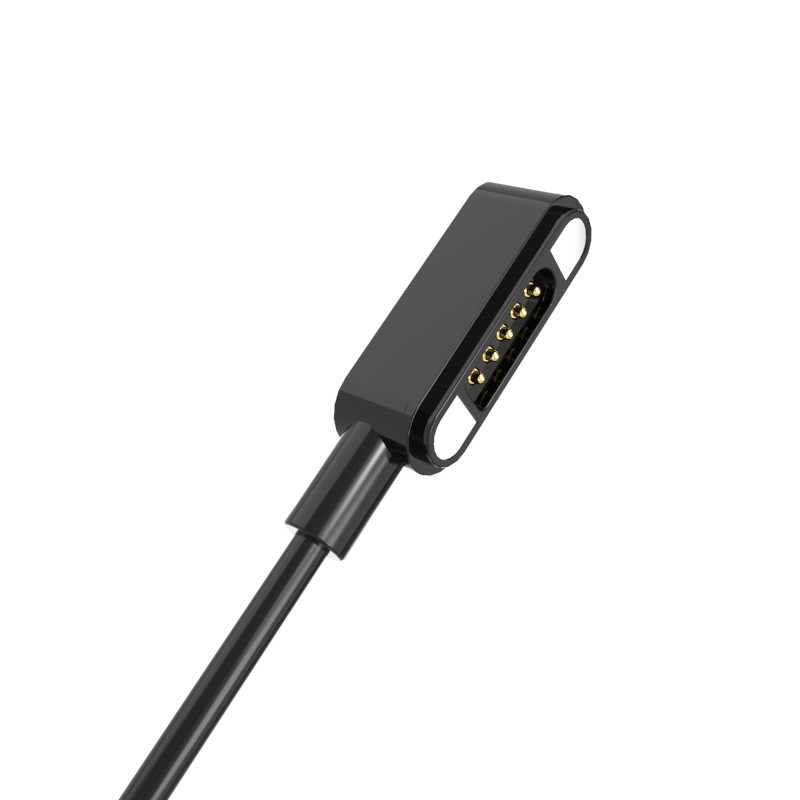

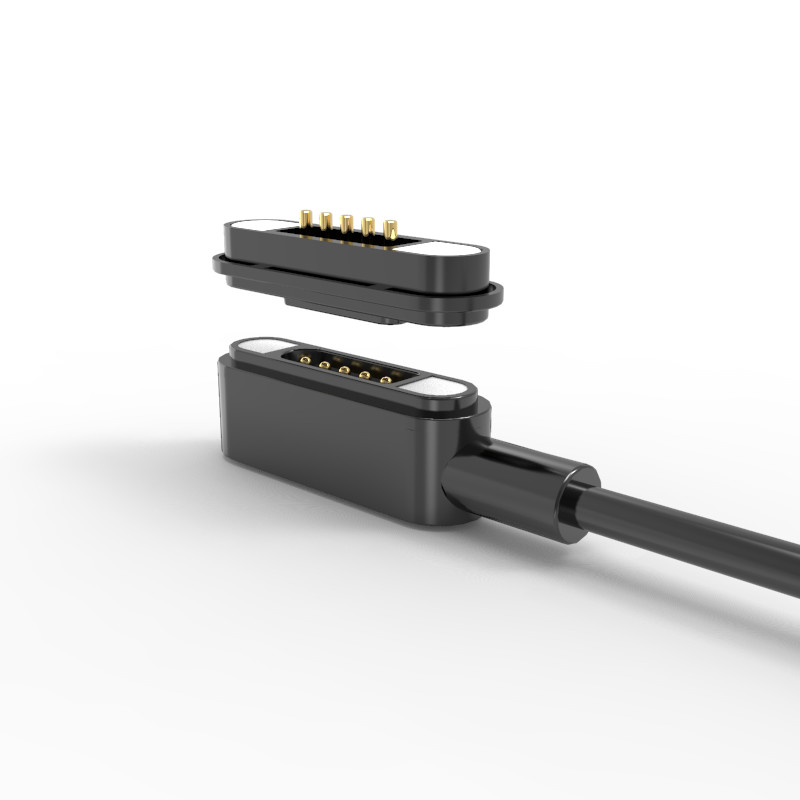

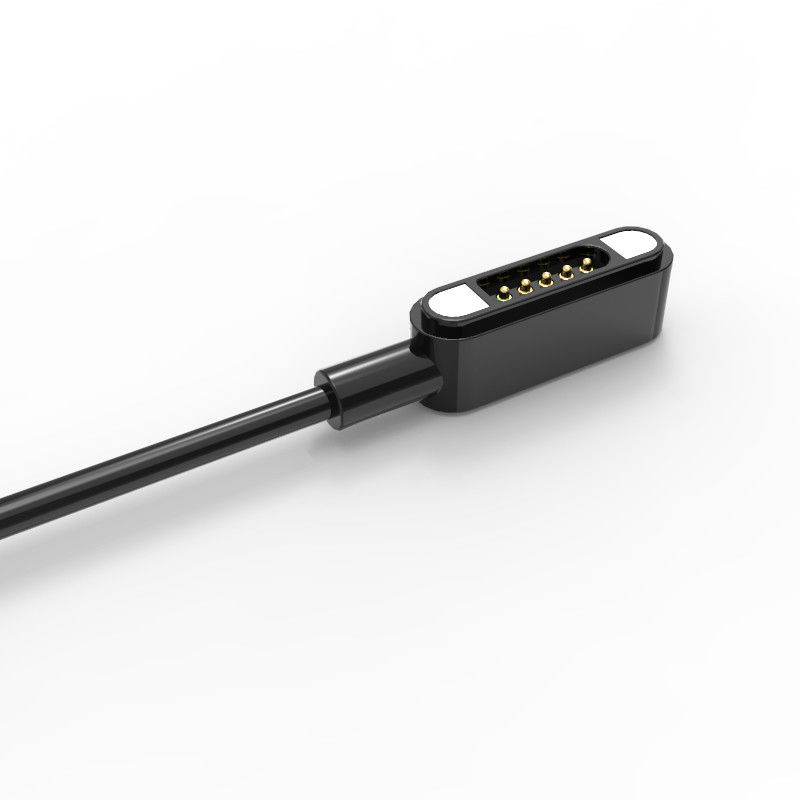

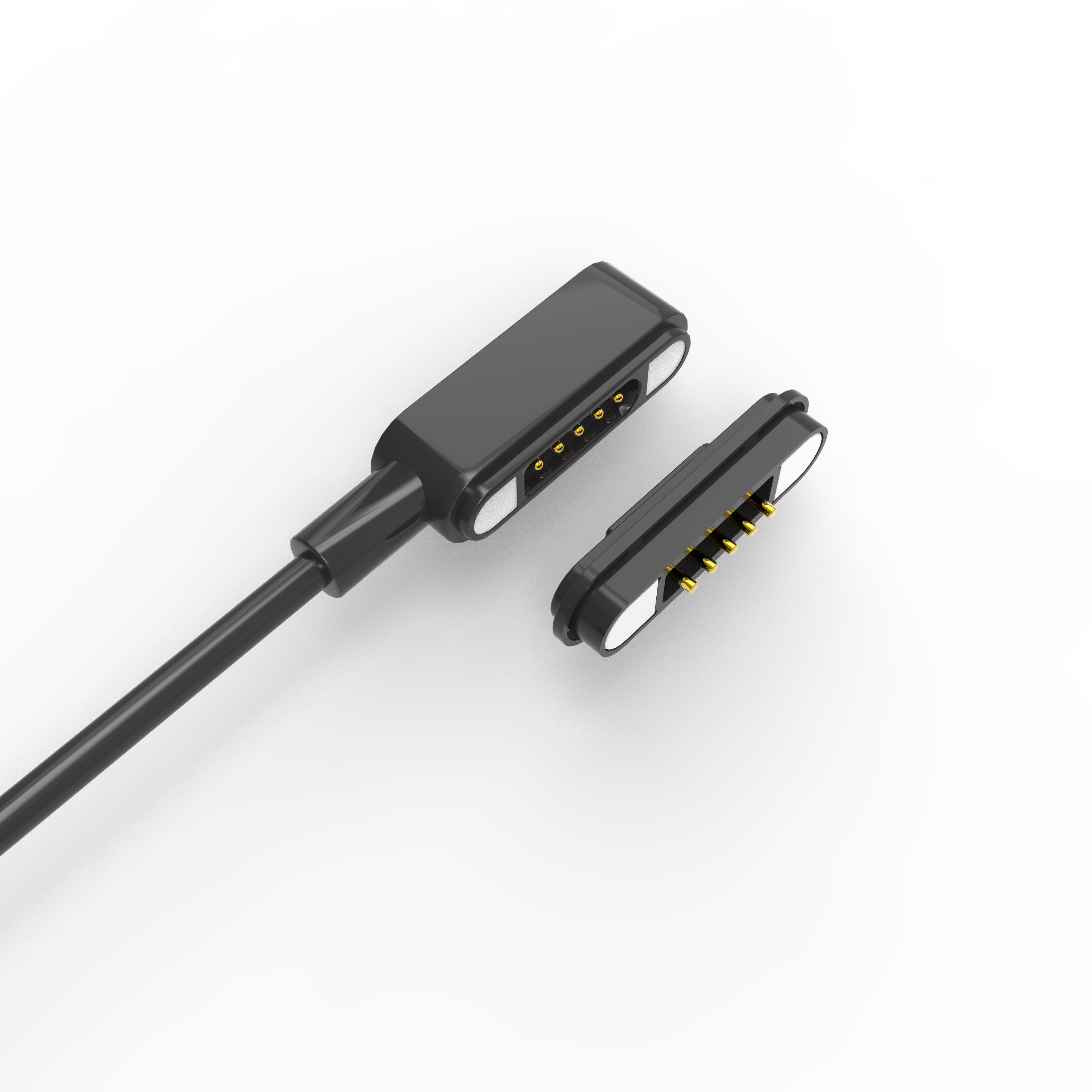

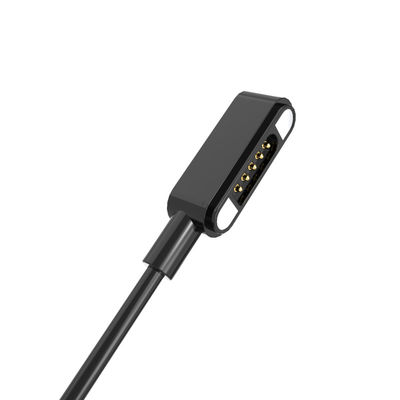

Магнитный кабельный разъединитель с пружиной 5 пин магнитный соединитель данных черный

Магнитный кабель соединитель Pogo 5 Pin соединитель пружинный соединитель

1Материалы и строительство

Пин Пого: латунь, позолоченная поверхность (обеспечивает низкую контактную стойкость и коррозионную стойкость).

Подключатель USB:Оболочка из нержавеющей стали (USB 2.0) для долговечности и экранирования.

Жилье:HTN (высокотемпературный нейлон) + 30% наполнителя, UL94 V-0 (отстойный к огню, выдерживающий высокие температуры).

Внешняя плесень (соединение):Черный TPE 80A (гибкий термопластичный эластомер, устойчивый к абразии).

Магнит:Неодимовый железоборовый (NdFeB) постоянный магнит (высокопроизводительный, с сильной адгезией).

КабельОД.3.5 мм,4-ядерные

Красный и черный: 65 нитей × 0,08 мм (покрытая оловянной меди, более высокая емкость тока).

Белое и зеленое: 16 нитей × 0,08 мм (покрытая сталью медь, вероятно, для передачи данных/сигнала).

Изоляция:Черное покрытие TPE(гибкий и прочный)

2Механические свойства

Сила пружины: 80 g ± 20 g при рабочей высоте 1,0 mm (обеспечивает стабильное контактное давление)

Магнитная сила сцепления: > 550G (безопасное стыковка мужского и женского пола).

Срок службы: более 50 000 циклов (высокая долговечность).

Особенности безопасности: конструкция против короткого замыкания и маркировка полярности для правильного выравнивания.

3. Электрические свойства

Номинальное напряжение: 12 В постоянного тока.

Нынешние рейтинги:

Непрерывный: 3,0А.

Пик (временный): 4,0 A максимум.

Контактное сопротивление: ≤ 50mΩ (низкая потеря мощности).

Соответствие: RoHS и REACH (экологически чистые).

4. Приложения

Модульная электроника: носимые устройства, устройства IoT, съемные датчики.

КПК-соединения: сварные к доскам или переплавленные.

Системы, совместимые с USB: сочетает в себе подачу энергии (12В/3А) и передачу данных через USB 2.0.

Использование с высокой надежностью: Автомобильное, медицинское или промышленное оборудование (благодаря UL94 V-0 и продолжительности жизни 50 000 циклов).

Параметр магнитных соединителей 5Pin:

Технический чертеж мужского соединителя кабеля с пятиконечным звеном (основные размеры):

Технический чертеж женского магнитного соединителя с 5 пин (ключевые габариты):
