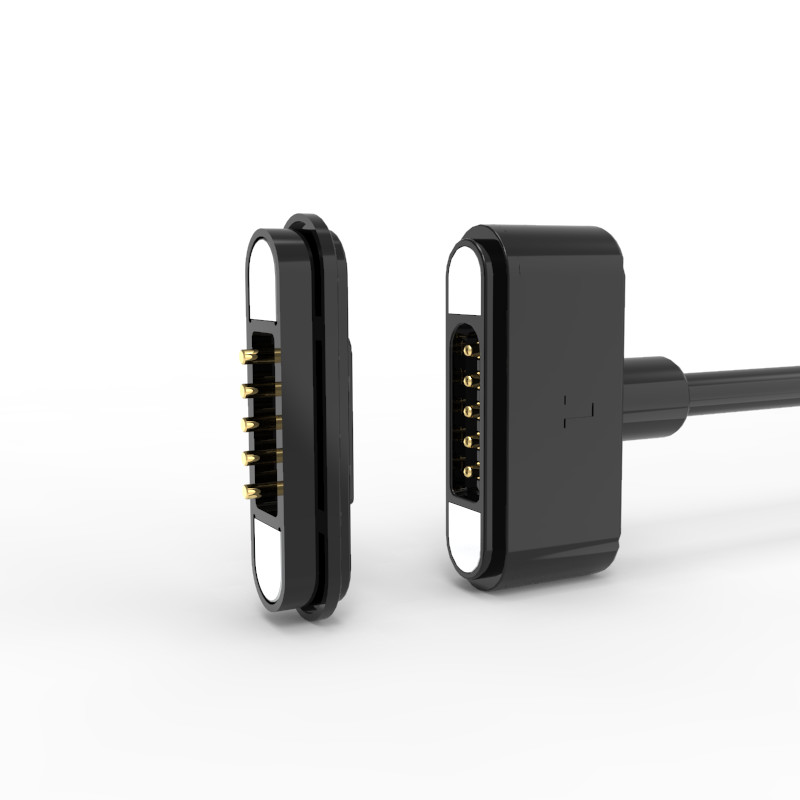

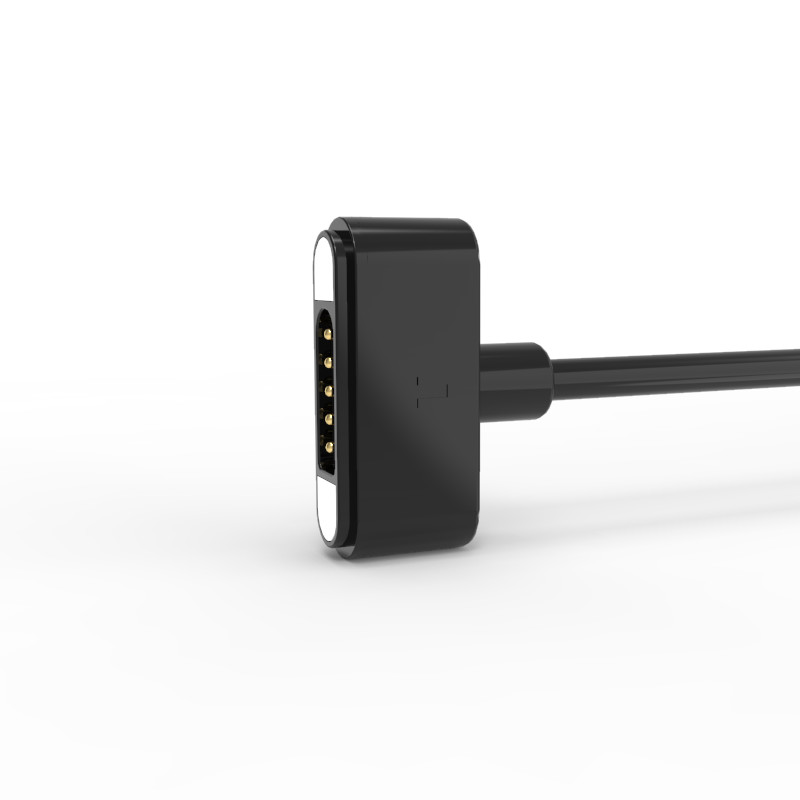

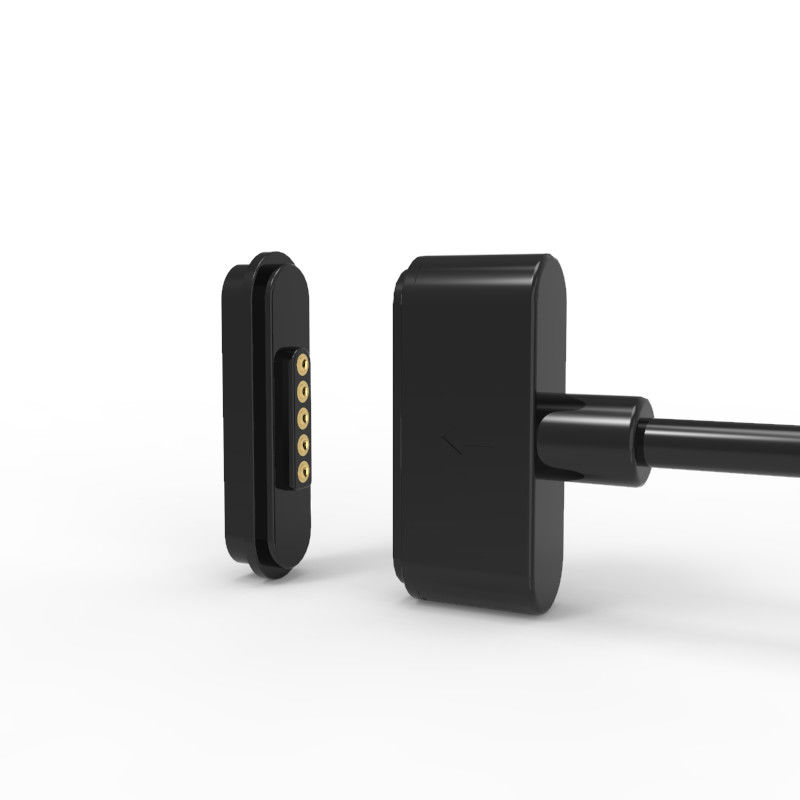

2.2мм ширина 5pin мужской магнитный кабель зарядки соединитель с синхронизацией данных(Золотопокрытые контакты, корпус HTN, магнит NdFeB, прокладка TPE)
1. Ключевые особенности
.1-метровый (1000 мм) гибкий кабель с 4-ядерной изоляцией TPE (OD: 3,5 мм).
.Сильная магнитная стыковка (>550G магнитной силы) с идентификацией полярности.
.12В/3А питание через позолоченные магнитные контакты.
.USB 2.0 передача данных/энергия (кожура из нержавеющей стали).
.Высокая долговечность: 50 000+ циклов спаривания, огнеупорный (UL94 V-0).
2Материалы и строительство
| Компонент |
Спецификация |
| Пинка пого |
Медь, позолоченная поверхность (≤ 50mΩ контактное сопротивление). |
| Пластиковые корпуса |
HTN + 30% UL94 V-0 черный (устойчивый к высоким температурам). |
| Магнит |
Постоянный магнит NdFeB (опция с эпоксидным покрытием для устойчивости к солевому распылению). |
| Внешняя плесень |
Черный TPE 80A (гибкий, устойчивый к абразию). |
| Подключатель USB |
Оболочка из нержавеющей стали (USB 2.0). |
| Кабель |
4 ядра, длина 1000 мм:
- Красный/Черный: 65×0,08 мм.
- Белое/зеленое: 16×0,08 мм нитей (данные).
- Жакет: чёрный TPE. |
3Механические и электрические свойства
| Параметр |
Стоимость |
| Сила пружины |
80 g ± 20 g @ 1,0 мм в высоту. |
| Магнитная сила сцепления |
> 550 Г. |
| Продолжительность службы |
501000 циклов в минуту. |
| Номинальное напряжение |
12 В постоянного тока. |
| Постоянный ток |
3.0А. |
| Пиковое течение |
4.0A (максимум). |
| Сопротивление на контакт |
≤ 50 мΩ. |
| Испытание высокого напряжения |
1000 В, 0,5 мА, 3 секунды. |
4. Экологическое и соответствие
-
Соответствует требованиям RoHS и REACH.
-
Уровень пламени: UL94 V-0.
-
Испытание соляным спреем: 48 часов (с применением эпоксидного магнита).
Технический чертеж мужского соединителя кабеля с пятиконечным звеном (основные размеры):

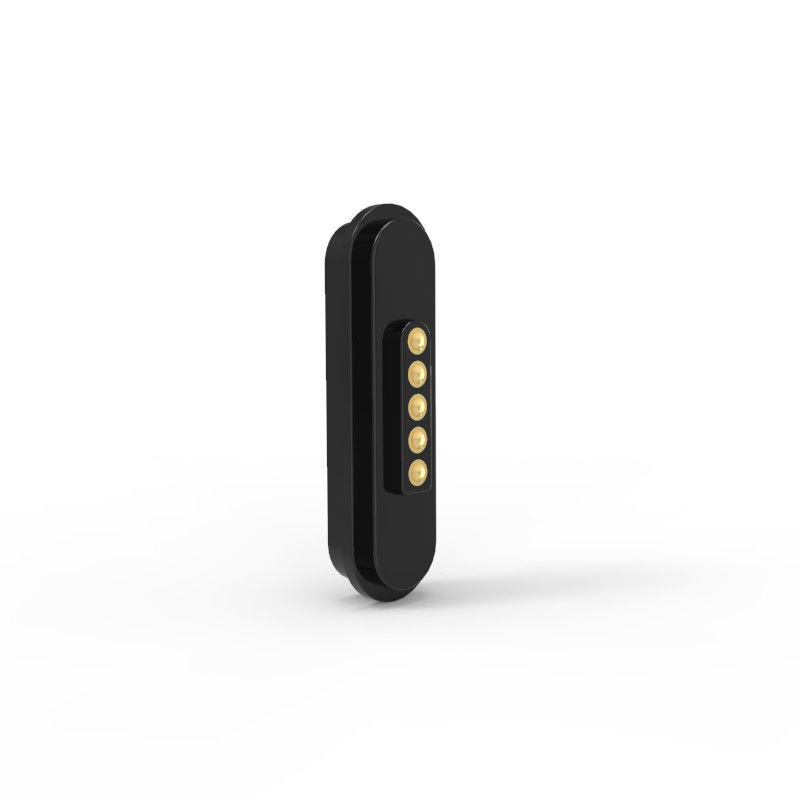

Технический чертеж женского магнитного соединителя с 5 пин (ключевые габариты):
Магнитные кабельные соединители Применение:
