12В 5А постоянный магнитный соединитель 5pin мужской женский кабельный соединитель

Магнитные кабельные разъемы для мужского и женского типа

Магнитные кабельные разъемы и женские магнитные разъемы все материалы соответствуют требованиям RoHS & REACH.

Все магнитные кабельные разъемы прошли 100% тест короткой и открытой цепи.

Механические:

Пин 1/3:

- сила соприкосновения: 80g±20g при 1, 1мм рабочей щёрке

- Тест на срок службы: 10 000 циклов

Пин 2/4/5:

- сила соприкосновения: 80g±20g при 0,8мм рабочей борзи

- Тест на жизнь:10,000 циклов

Электрические:

- номинальное напряжение: DC 12V; номинальное напряжение: 5A Max.

- Сопротивление контакта пружины: 50 миллиом Макс.

Экологическая эффективность:

- Операционная температура: -25°C до +80°C

- Солевой спрей 24 часа.

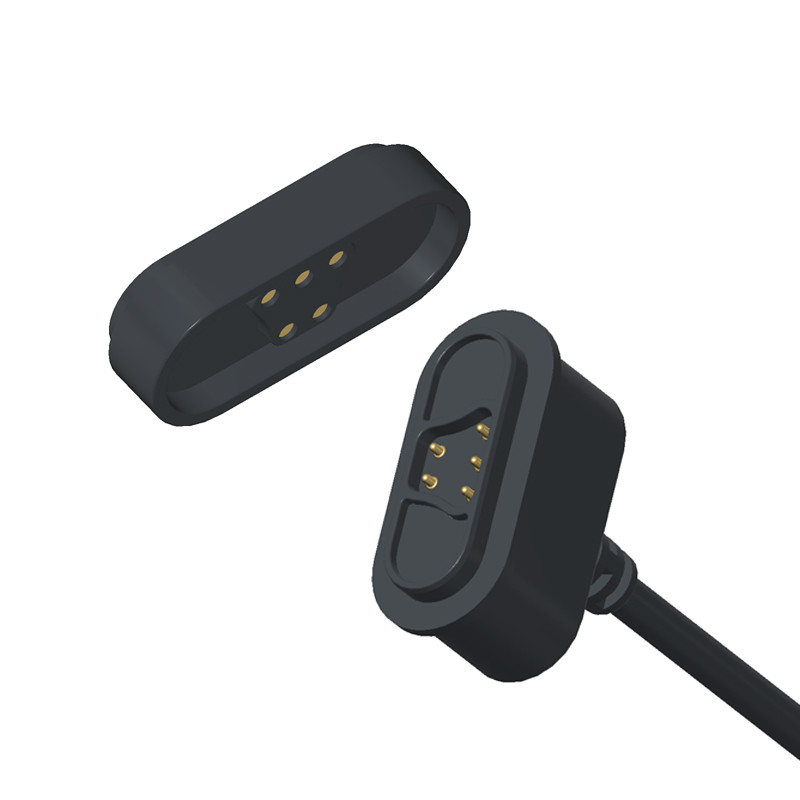

Параметр магнитного кабеля с пятиконечными мужскими соединителями и магнитным соединителем с женскими соединителями:

Технический чертеж соединителя магнитного кабеля с пятиконечным шестом

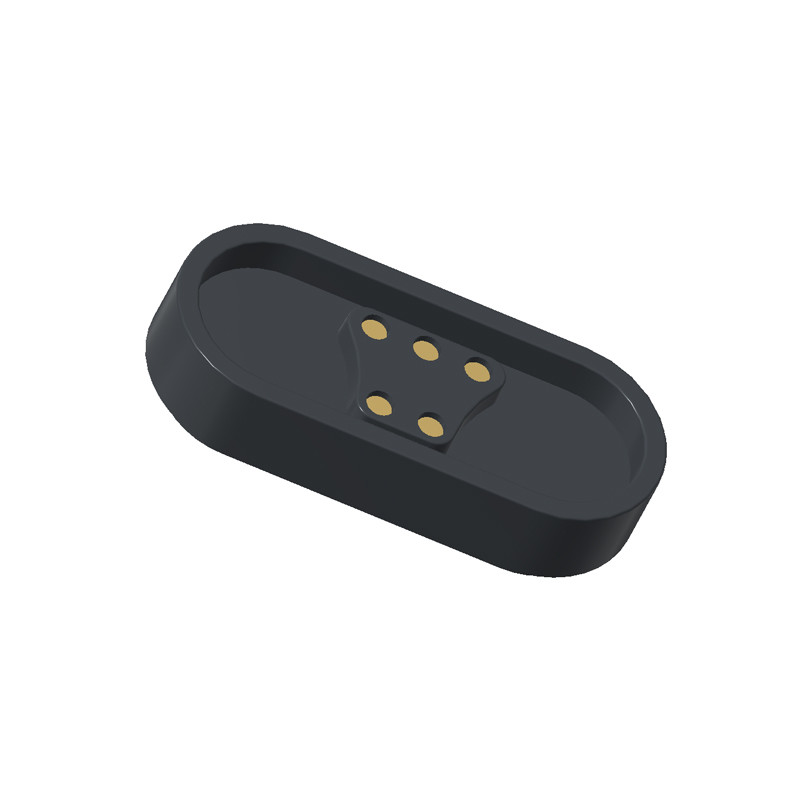

Технический чертеж женского магнитного соединителя 5Pin

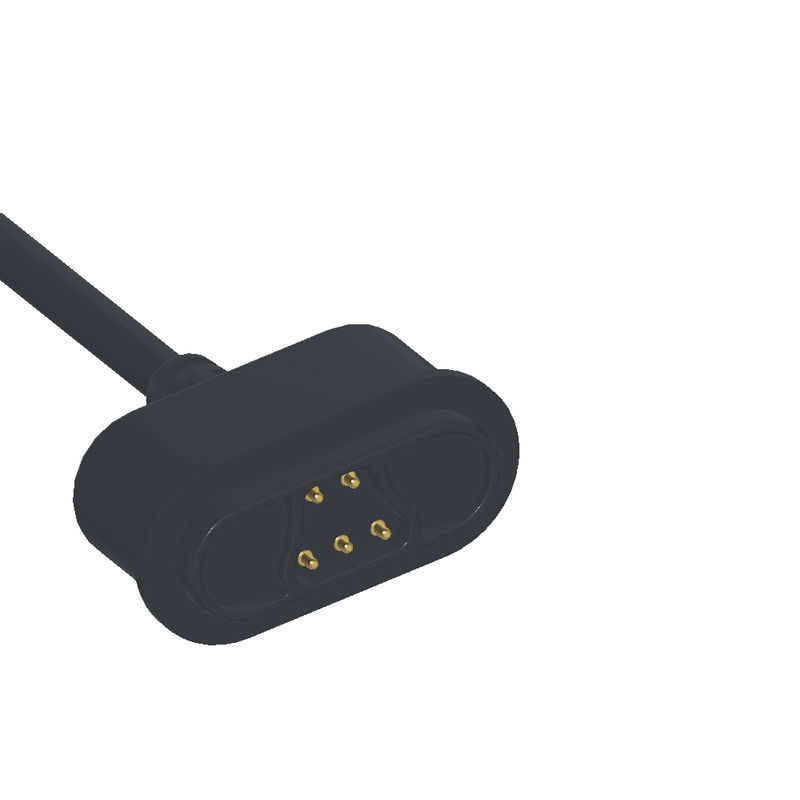

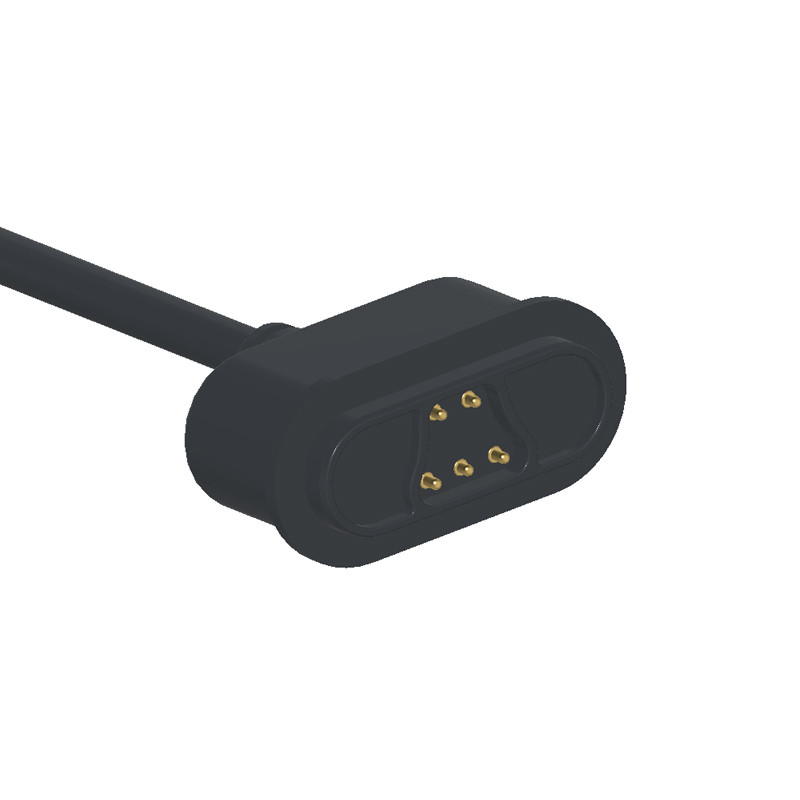

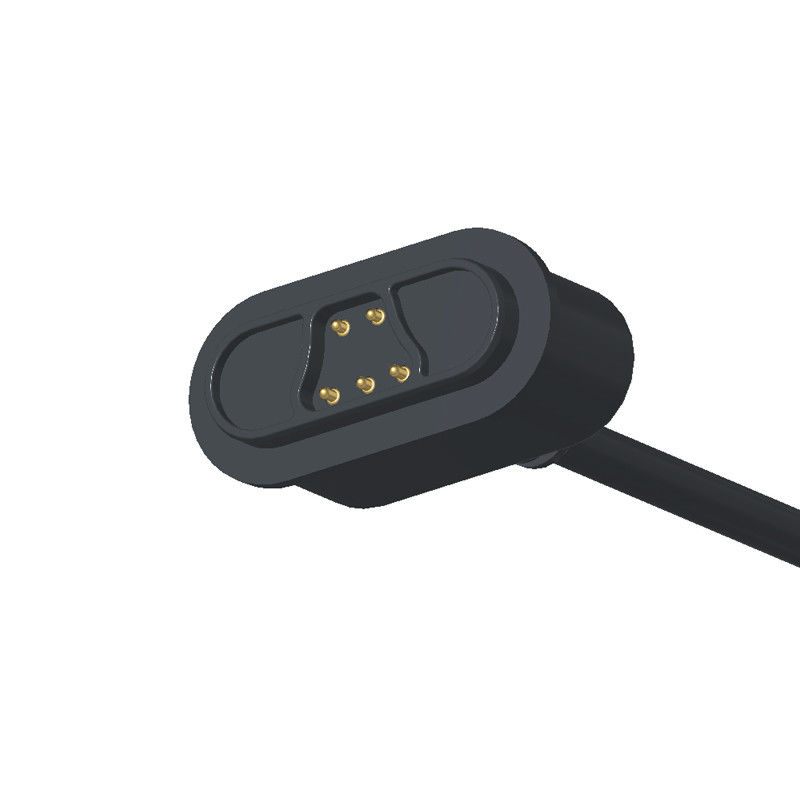

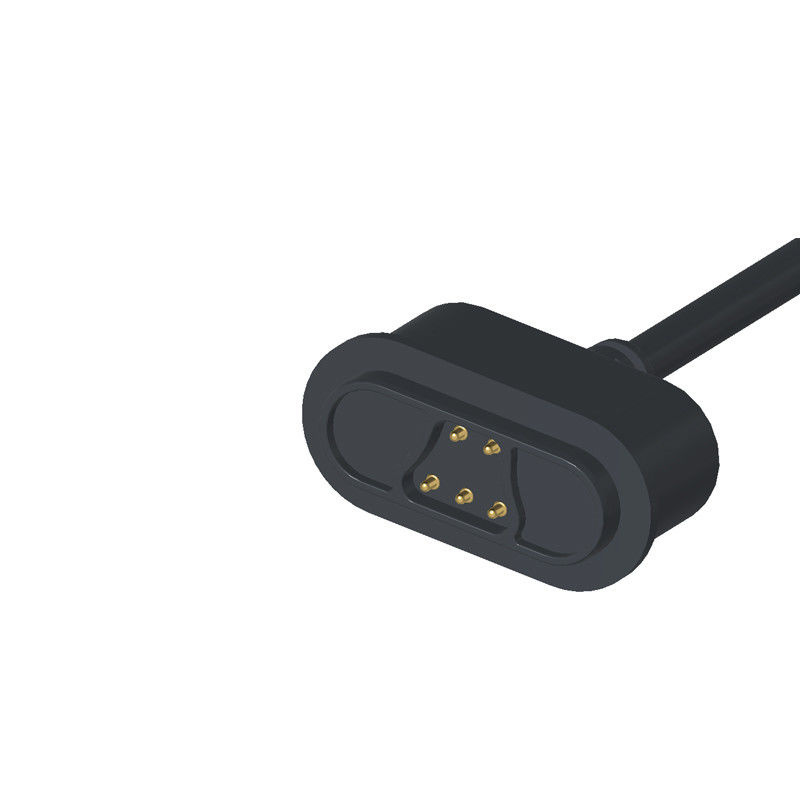

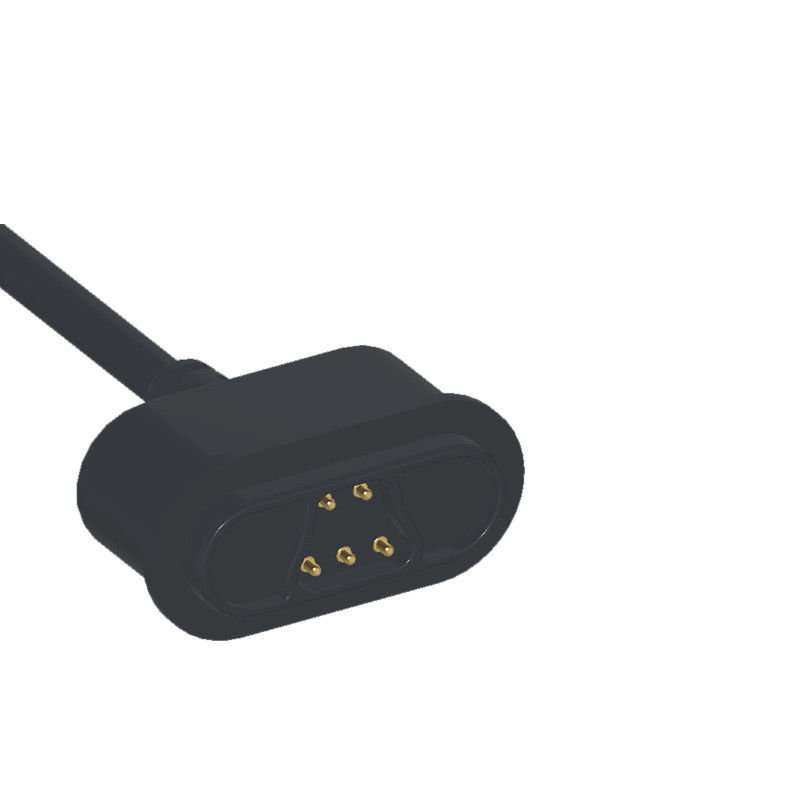

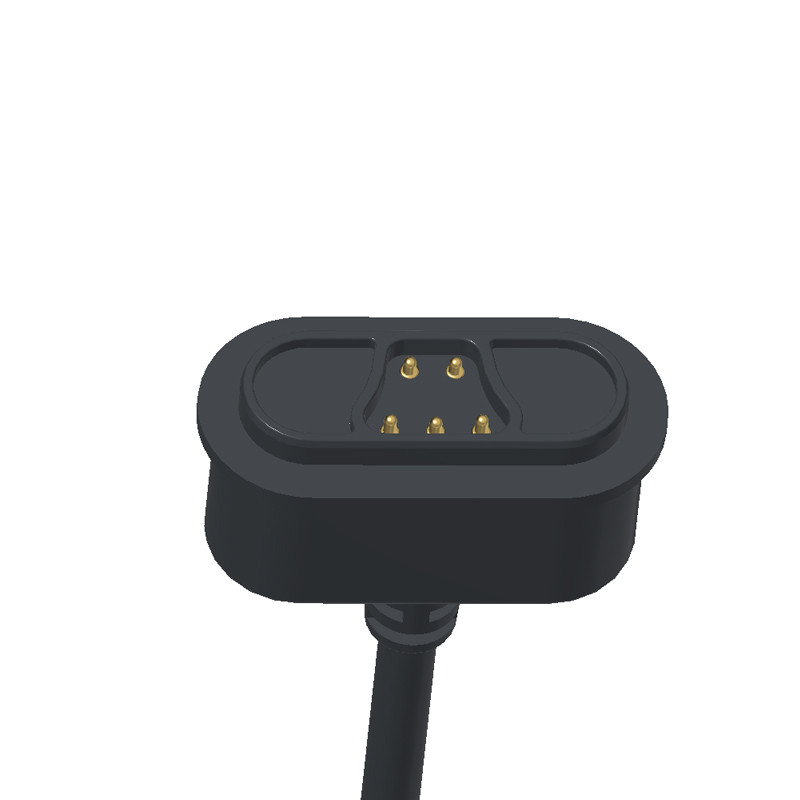

Мужской магнитный кабель соединителя

Женский взрывной взгляд

Вид на упаковку:

Преимущества магнитного соединителя:

●Гуманизировать проектирование автоматического адсорбционного соединения;

●Гуманизированный антипад: его легко снять с интерфейса зарядки, а устройство нелегко снять;

●Жизненный цикл: до 100 000-200 000 циклов;

●Установка водонепроницаемая: женский конец устройства может быть пылезащищенным и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает большую передачу тока;

●Внешний вид магнитного разъема может соответствовать конструкции устройства применения заказчика;

●проектирование конструкции продукта для защиты от короткого замыкания;

●Осуществляет передачу высокочастотного сигнала, может заменить традиционную USB2.0 HDMI 1.3 функцию передачи видео и аудио сигнала

Применение магнитных соединителей:

1.Носящиеся устройства, интеллектуальное оборудование для определения местоположения, детские умные браслеты, умные часы, носящиеся мобильные телефоны, гарнитуры Bluetooth и т.д.) кабель передачи данных, кабель зарядки,концовое соединение магнитной ленты

2Медицинское оборудование, беспроводное оборудование, оборудование для передачи данных, телекоммуникационное оборудование, автоматическое и промышленное оборудование, аудиовизуальное оборудование

3.Авиация, аэрокосмическая электроника, военная связь

4Автомобильные, навигационные, испытательные и измерительные оборудования

5Потребительская электроника (мобильные телефоны, планшетные компьютеры, гарнитуры Bluetooth, камера, часы, портативные потребительские электронные продукты и многие другие электронные области).

Почему UPE должен быть вашим партнером?

1Специализированные знания в области магнитных соединителей

●Фокусированные на НИОКР: UPE обладает специальным опытом в области магнитных соединителей

●Конфигурация: UPE может адаптировать к вашим потребностям прочность магнита, покрытие булавками (золото/никель для сопротивления ≤ 50mΩ) и материалы корпуса (черный ПБТ/нейлон).

2Высокая долговечность и соответствие

● Гарантия на 10 000+ циклов: их соединители, вероятно, проходят строгие испытания, чтобы удовлетворить ваше требование к механическому сроку службы.

●Сертификация: Соответствует UL или RoHS стандартам, что имеет решающее значение для потребительского/медицинского рынка.

3. Конкурентное производство

●Эффективное использование инструментов: UPE может предлагать низкие MOQ (например, 1K ¥ 5K единиц) с конкурентоспособными ценами для небольших и средних партий.

● Контроль качества: собственное тестирование на сопротивление при контакте, тягу и нагрузку на ток для обеспечения надежности.

4Быстрый прототип и поддержка

● 3D образцы за несколько дней: быстрый прототип для проверки соответствия/функциональности

●Инженерная поддержка: Помощь в оптимизации выпрямления, защите от EMI или гидроизоляции (IP68).

Как разместить заказ магнитного кабеля
* Определите Ваши требования ((Вид соединителя, необходимое количество, индивидуальные требования, технические спецификации)

*Переговоры о цене и условиях (можно применять оптовые скидки).

* Подтвердить детали заказа (тип соединителя, количество, настройка).

*Оплата (по PayPal, банковскому переводу или другим безопасным методам).

*Проверка качества и доставки
Отследить груз.

* Проверьте продукт по прибытии, чтобы убедиться в качестве.

Срок оплаты:T/T, 50% депозит, 50% остаток

Способ оплаты:T/T,PayPal,OCBC

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Груз:Воздушный, морской, экспресс

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы

Морская перевозка

Любые вопросы, пожалуйста, отправьте наUnion@upetech.net
