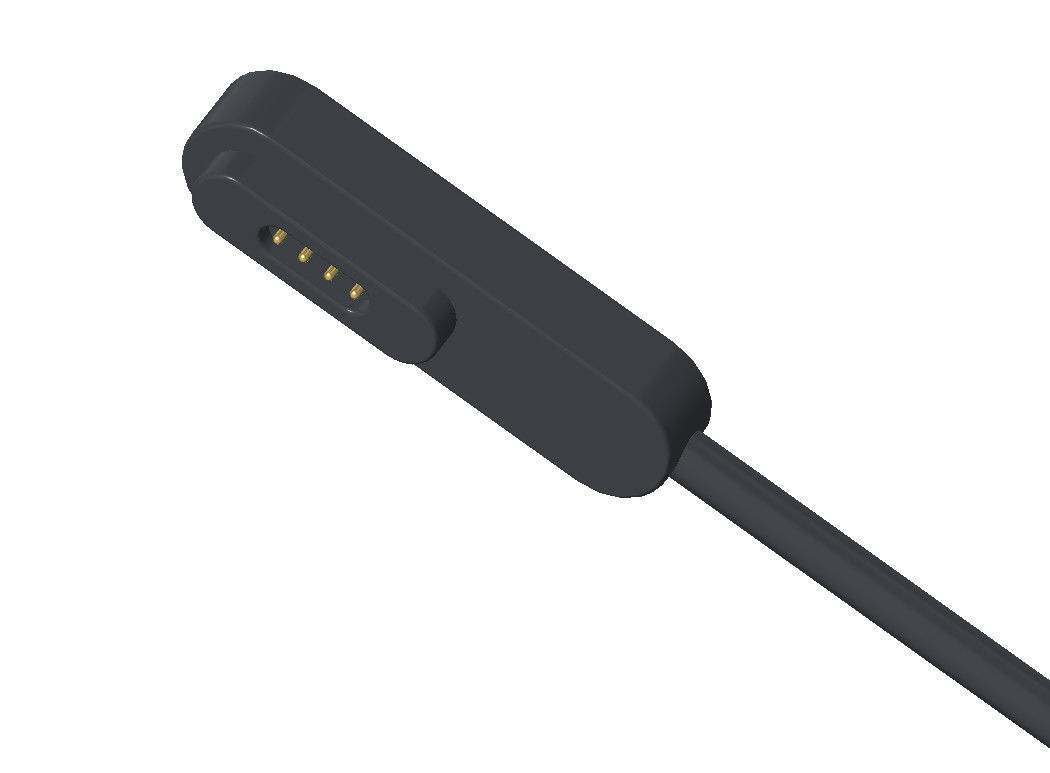

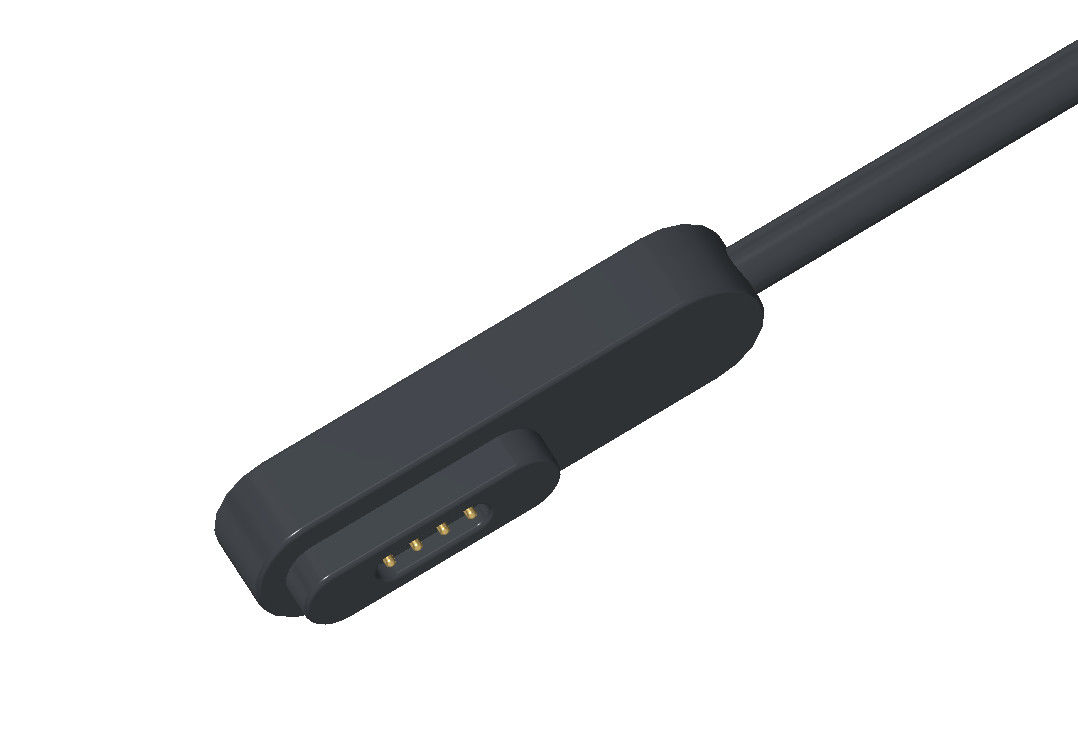

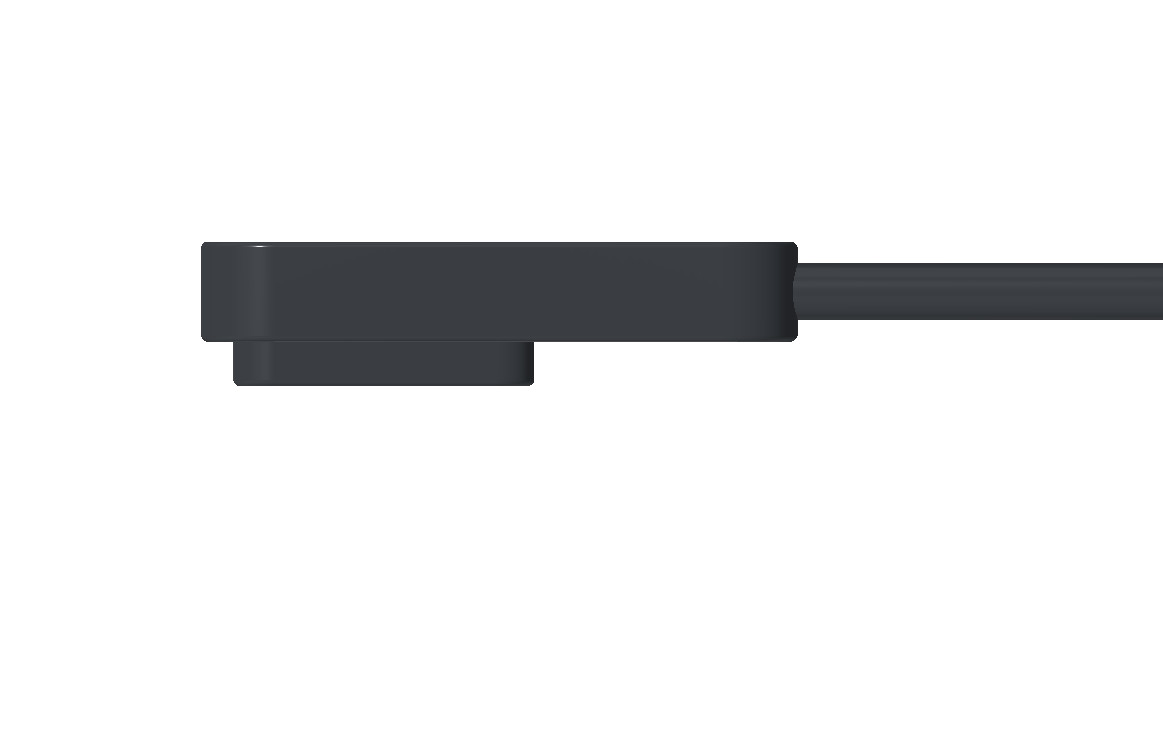

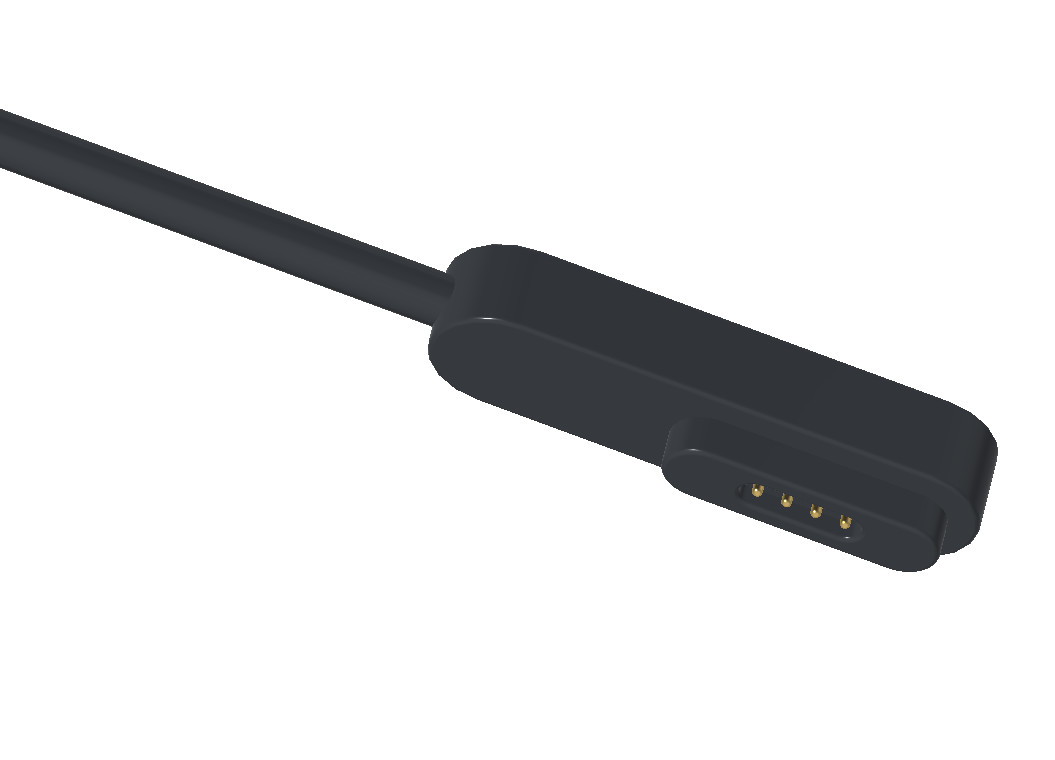

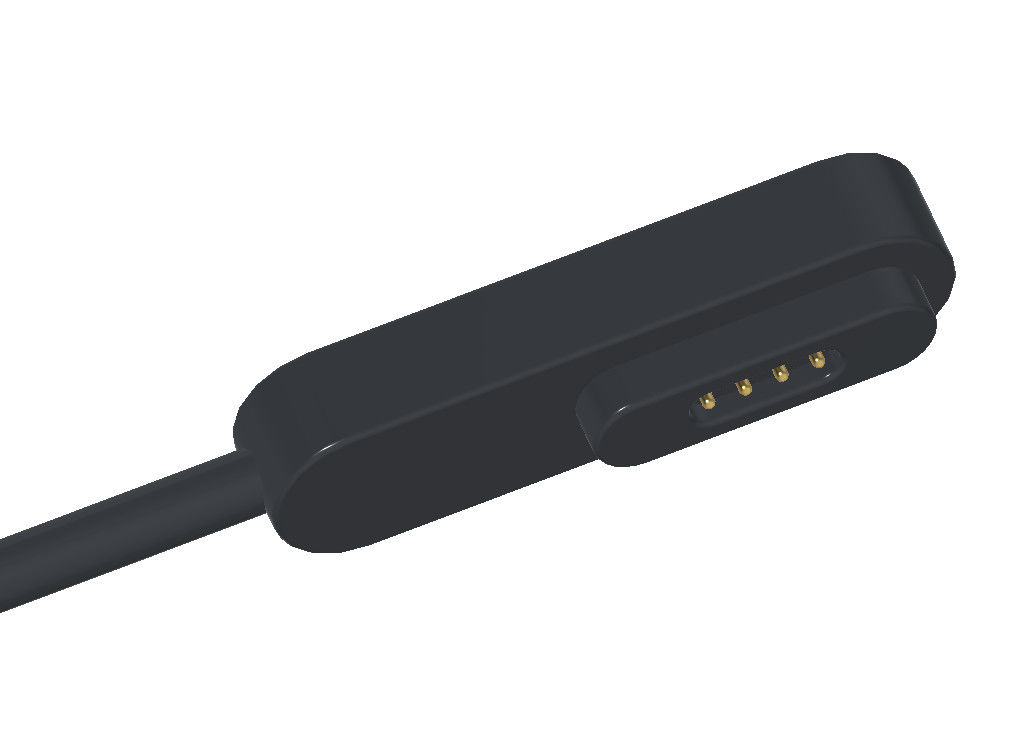

Rectangle Magnetic USB Connector Male Magnetic Connector 4 Pin With OD3.0 ПВХ кабеля

Четырехконечный прямоугольный мужской магнитный кабель с разъемом OD3.0 с ПВХ кабелем

1. Испытание значения сопротивления (AT:20C):

a. Значение сопротивления между сварным соединением и медным гвоздом менее 50mΩ

b. Значение сопротивления одного продукта провода менее 60mΩ.

2. Выдерживает испытание напряжения: 100 Вт переменного тока в течение 1 минуты, 5 мА Макс

3. сопротивление изоляции: 50mΩ Min ((500V DC 1 минута)

4.Пробный замыкатель: вес подъема 300 г, угол ±70°, частота 30 раз в минуту, 3000 раз в минуту
Уровень отключения меньше 100%.

5Испытание колебания головы мужчины: нагрузка 300 г, угол ±70°, частота 30 раз в минуту, 3000 раз в минуту, перерыв
Линия меньше 100%.

6- мужская голова, магнитная голова (испытание части), испытание соляным спреем: температура 35±1°C, влажность 85%, 5% NACL
После 24 часов не было явления коррозии.

7Испытание подъемной способности Plug и SR: Вертикальная подъемная способность Plug и SR: 5 кг/мин не должна быть повреждена, а смещение должно быть меньше 3 мм.

8. Испытание влажности: температура 40°C, влажность 95%, 48 часов, соответствующие требованиям пунктов 2 и 3 примечания.

9Тепловое испытание: поместить на -31°C в течение 30 минут, затем на 60°C еще 30 минут и повторить этот цикл 5 раз.
Соответствует требованиям примечаний 2 и 3.

10Этот продукт должен соответствовать требованиям ROHS.

11Все места с размерами на чертеже должны быть осмотрены на 100% и зафиксированы.

12Способ упаковки: внешняя коробка должна быть нанесена бумагой для маркировки.

Параметр 4pin магнитных кабельных разъемов:

Технический чертеж соединителя 4pin магнитного кабеля

4Pin магнитный кабель соединитель

Вид на упаковку:

Преимущества магнитного соединителя:

●Гуманизировать проектирование автоматического адсорбционного соединения;

●Гуманизированный антипад: его легко снять с интерфейса зарядки, а устройство нелегко снять;

●Жизненный цикл: до 100 000-200 000 циклов;

●Установка водонепроницаемая: женский конец устройства может быть пылезащищенным и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает большую передачу тока;

●Внешний вид магнитного разъема может соответствовать конструкции устройства применения заказчика;

●проектирование конструкции продукта для защиты от короткого замыкания;

●Осуществляет передачу высокочастотного сигнала, может заменить традиционную USB2.0 HDMI 1.3 функцию передачи видео и аудио сигнала

Применение магнитных соединителей:

1.Носящиеся устройства, интеллектуальное оборудование для определения местоположения, детские умные браслеты, умные часы, носящиеся мобильные телефоны, гарнитуры Bluetooth и т.д.) кабель передачи данных, кабель зарядки,концовое соединение магнитной ленты

2Медицинское оборудование, беспроводное оборудование, оборудование для передачи данных, телекоммуникационное оборудование, автоматическое и промышленное оборудование, аудиовизуальное оборудование

3.Авиация, аэрокосмическая электроника, военная связь

4Автомобильные, навигационные, испытательные и измерительные оборудования

5Потребительская электроника (мобильные телефоны, планшетные компьютеры, гарнитуры Bluetooth, камера, часы, портативные потребительские электронные продукты и многие другие электронные области).

Почему UPE должен быть вашим партнером?

● Надежность и долговечность

● Быстрое проектирование и доставка

● Надежное и честное партнерство

Как разместить заказ магнитного кабеля
* Определите Ваши требования ((Вид соединителя, необходимое количество, индивидуальные требования, технические спецификации)

*Переговоры о цене и условиях (можно применять оптовые скидки).

* Подтвердить детали заказа (тип соединителя, количество, настройка).

*Оплата (по PayPal, банковскому переводу или другим безопасным методам).

*Проверка качества и доставки
Отследить груз.

* Проверьте продукт по прибытии, чтобы убедиться в качестве.

Срок оплаты:T/T, 50% депозит, 50% остаток

Способ оплаты:T/T,PayPal,OCBC

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Груз:Воздушный, морской, экспресс

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
