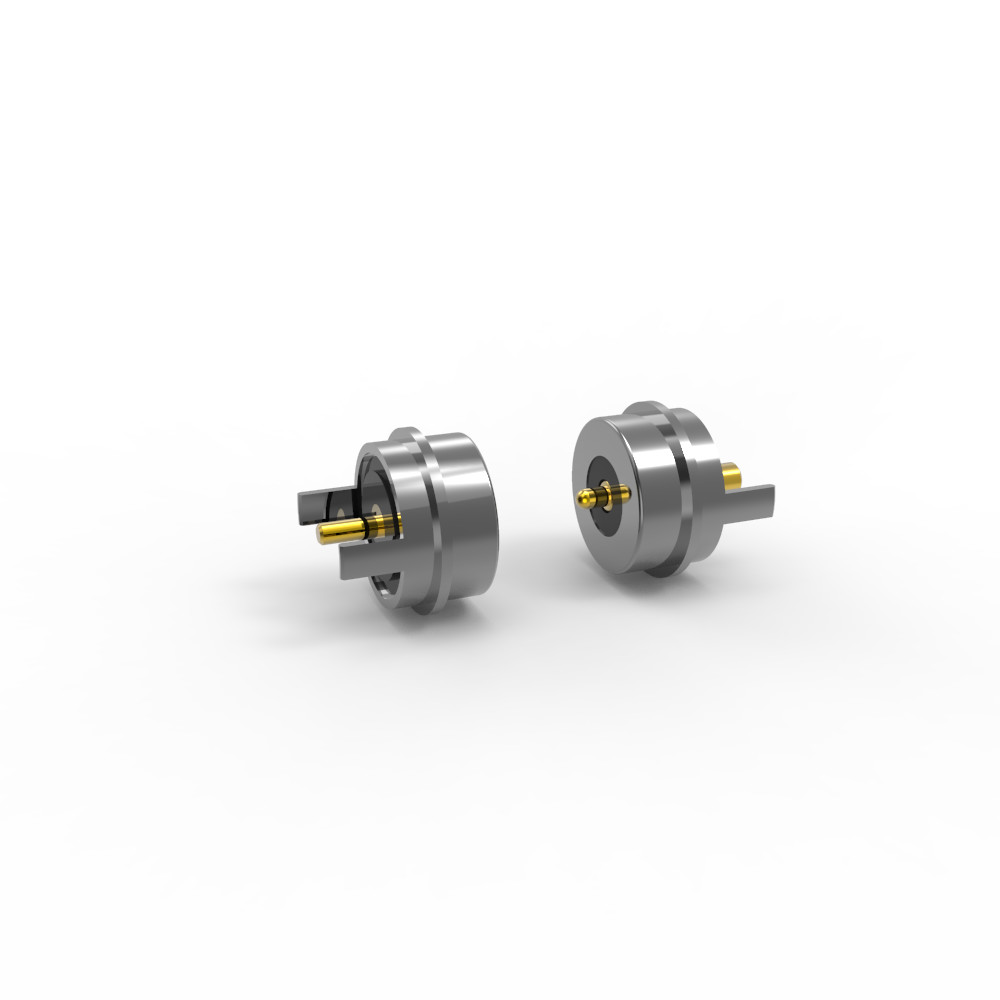

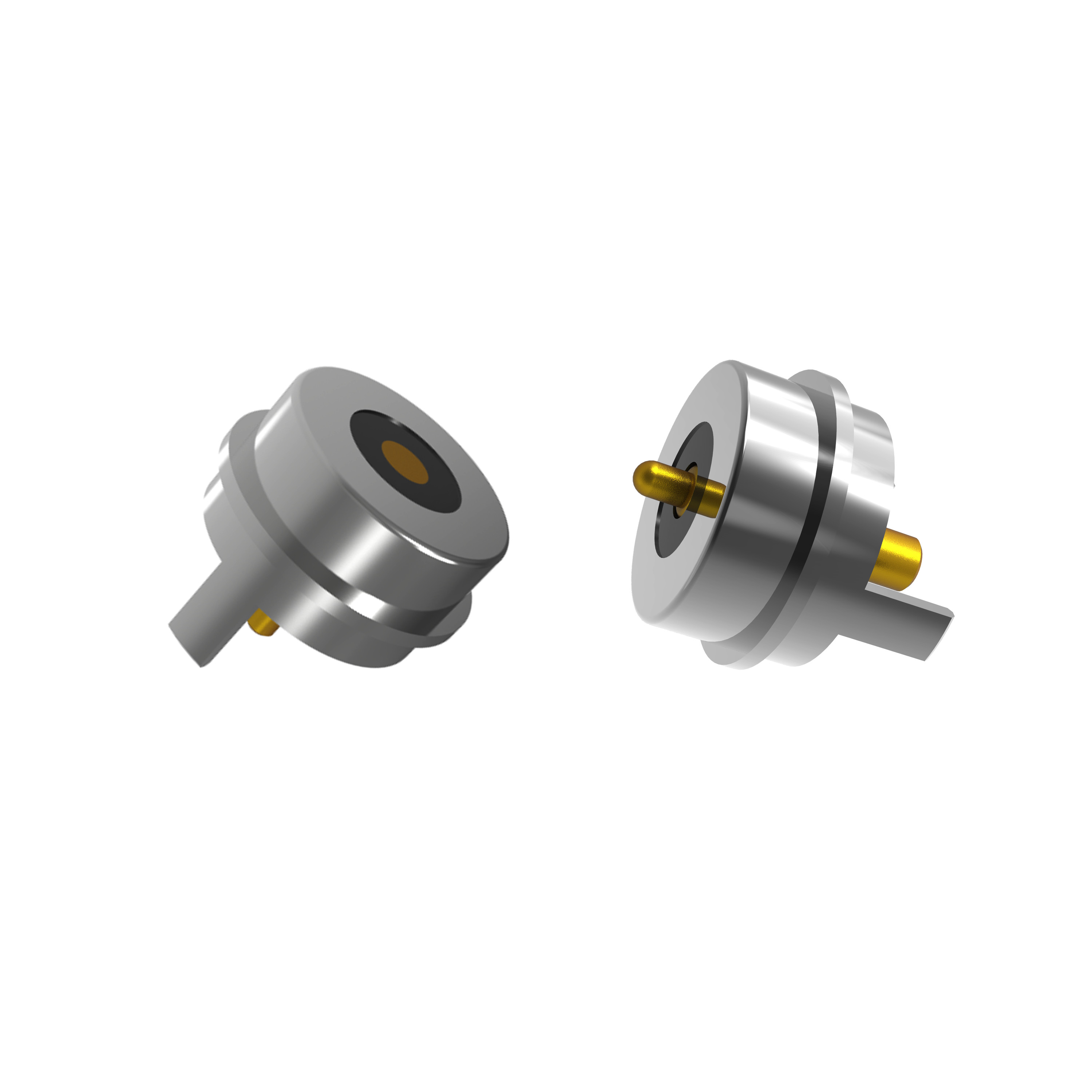

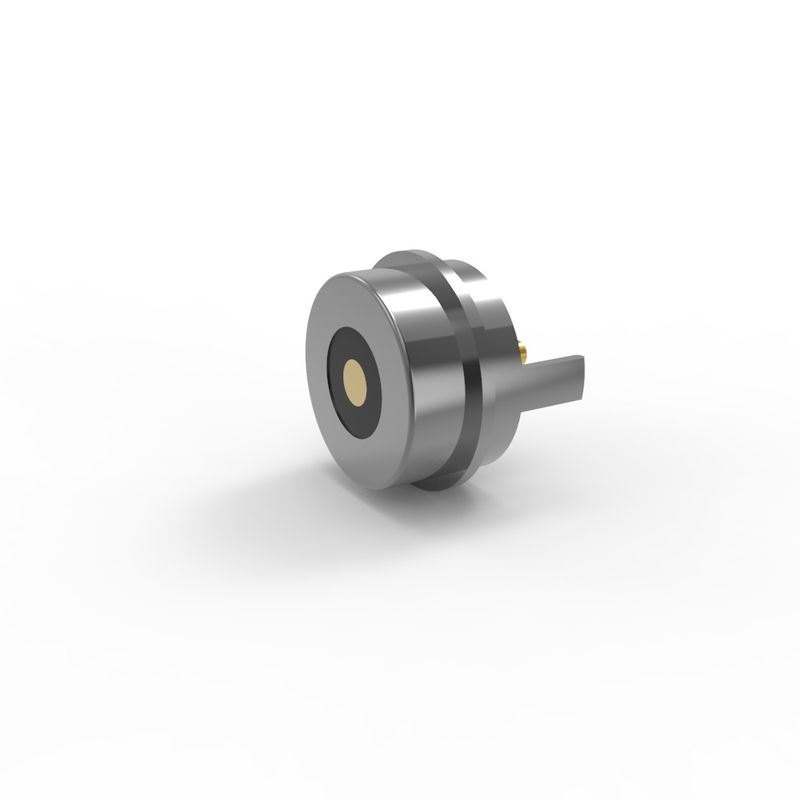

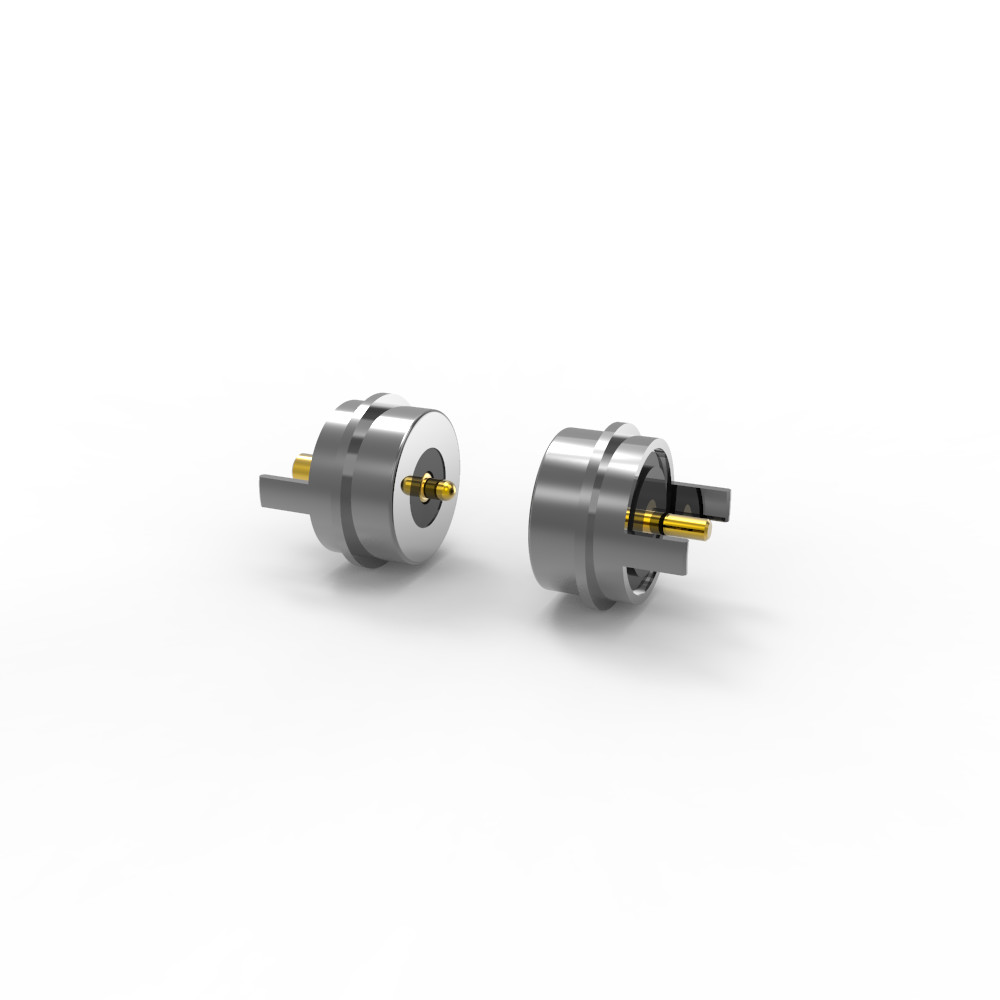

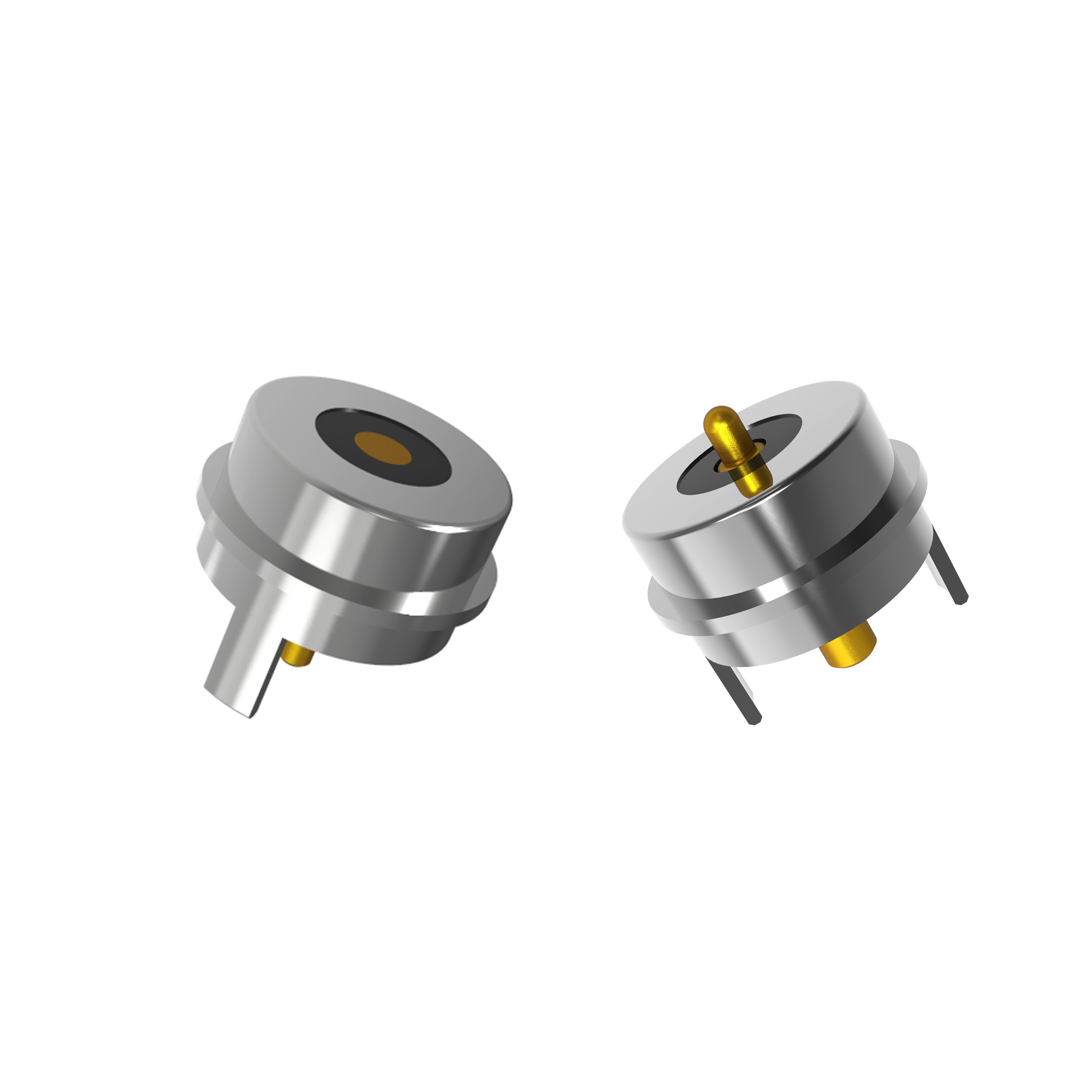

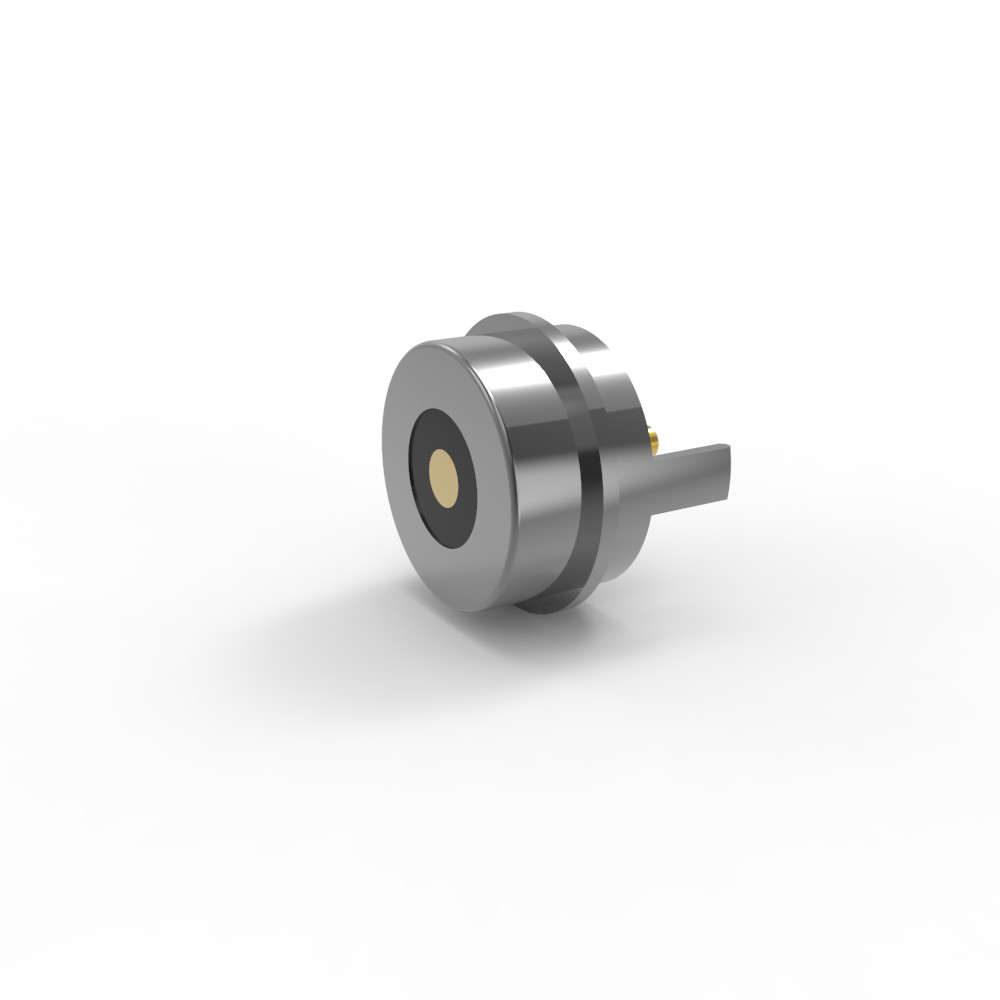

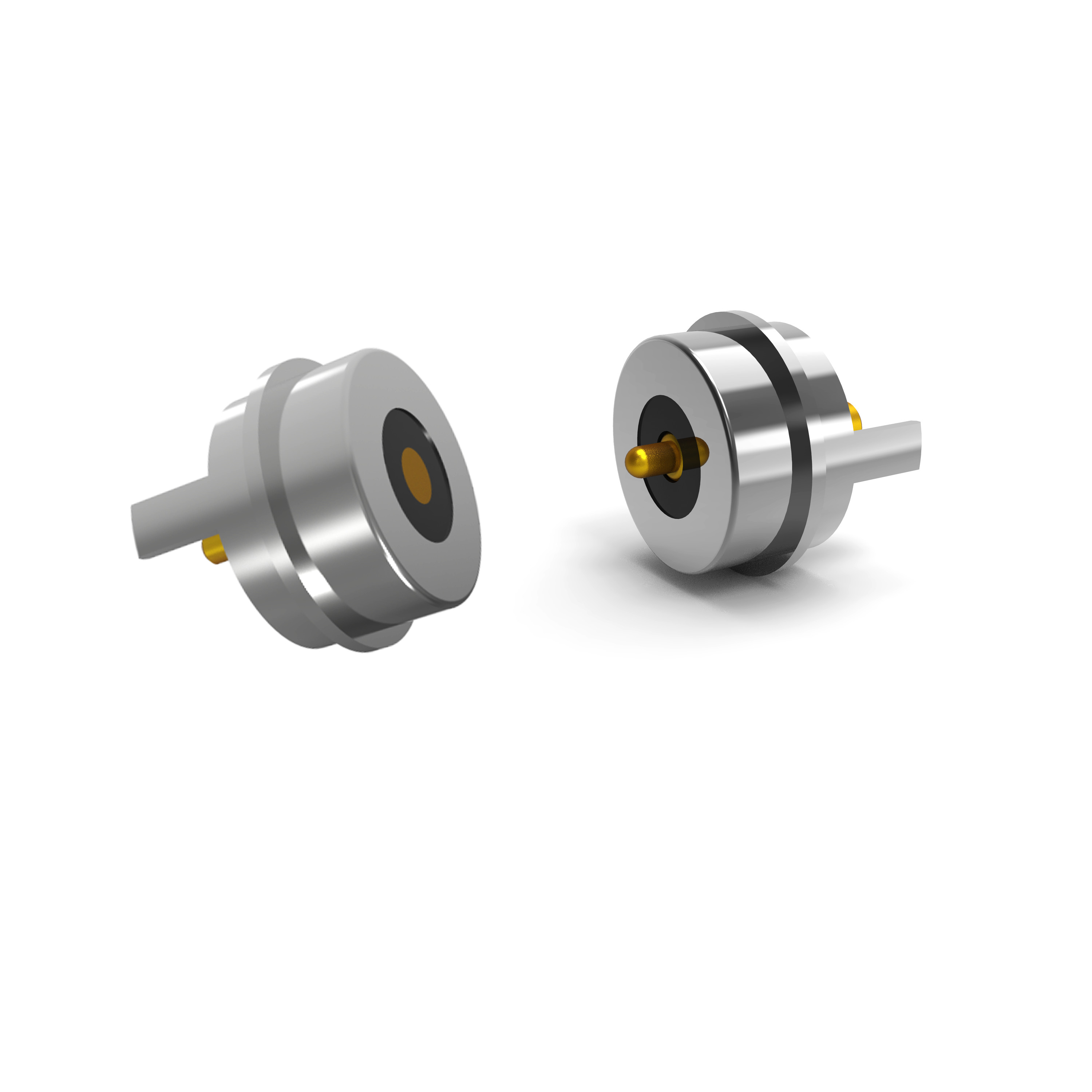

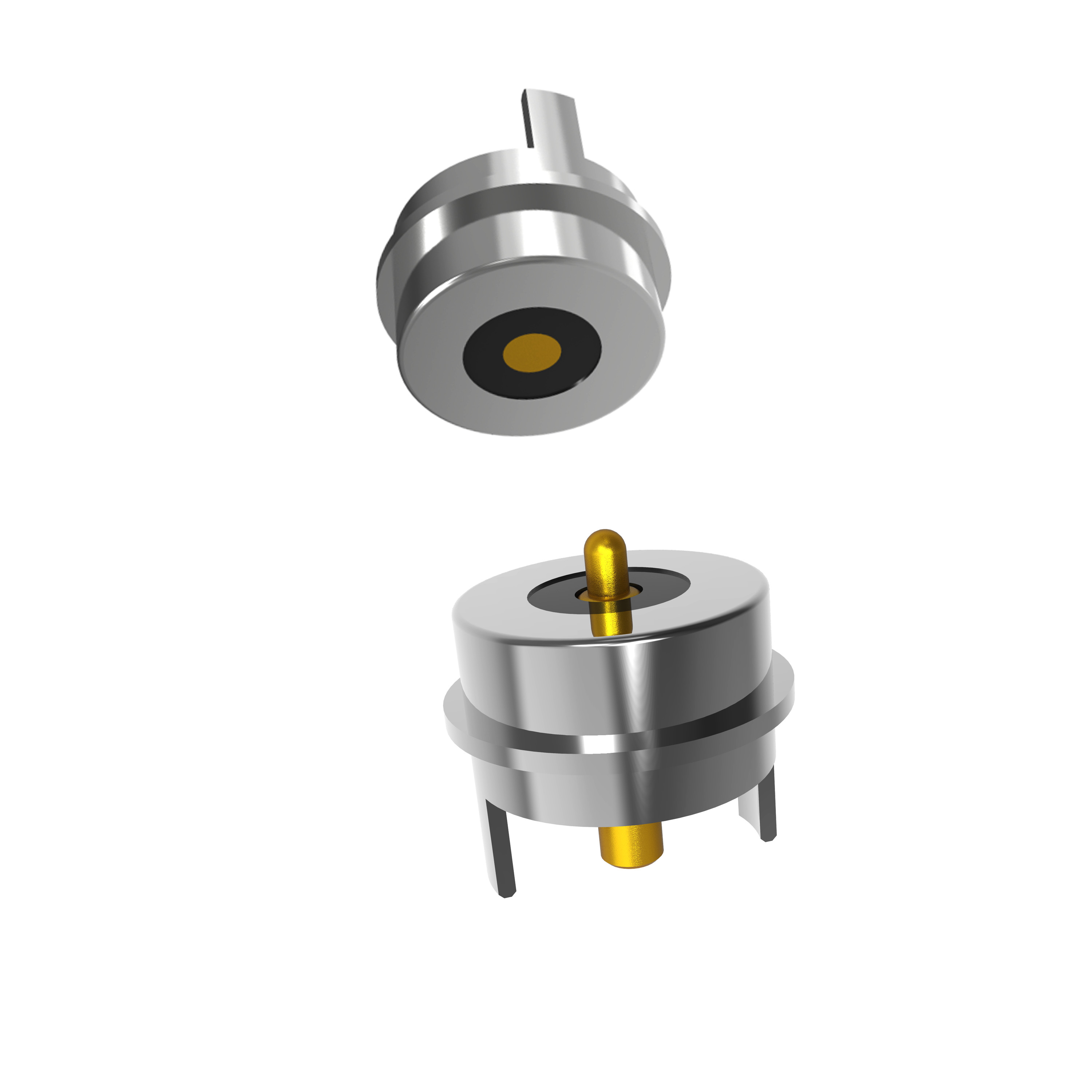

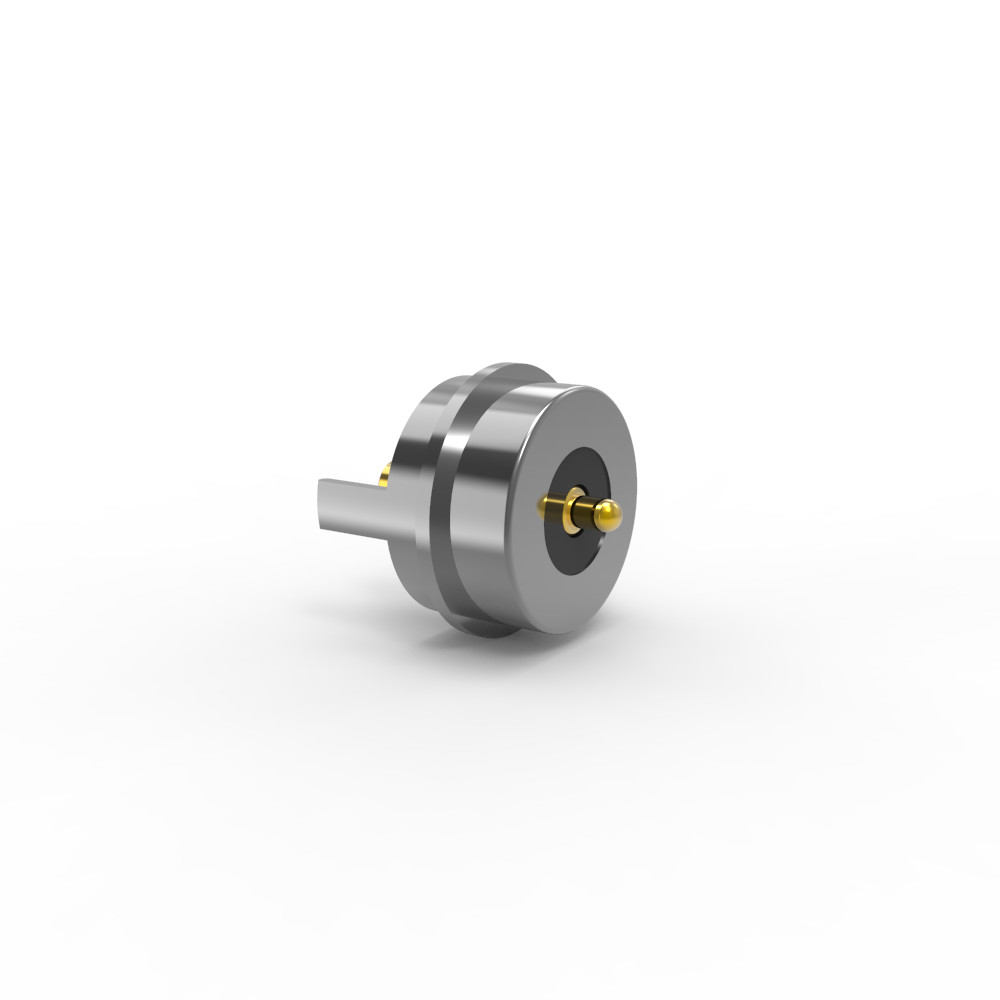

Диа. 6,0 мм Круглый магнитный разъем Серебряный магнитный разъем 12 В

Диаметр 6,0 мм круглый мужской и женский магнитный разъем для обуви

Материалы:

Плюнжер: C6801 без свинца, покрытие 5U "Min Au" более 60 ~ 100U "Ni;

Барель:C6801 без свинца, с покрытием 5U" Min Au над 60~100U" Ni;

Пролет:SUS 304 покрытие 1U" Au;

Оборудование: черное HTN+30%GFUL94 V-0;

Оружие: латунь C3602 с покрытием Ni;

Магнит: NdFeB N52

Механические:

Сила пружины: 50 г±10 г при рабочем ходе 0,8 мм.

Полноценный аист:1.0 мм.

Продолжительность работы: 50000 циклов Min.

Электрические:

Напряжение: 12 В.

Текущий:3.0А.

Контактное сопротивление: 50mΩMax (PIN).

100% открытый и короткий тест.

...соответствующий требованиям ROHS или REACH.

...Проверка солевым спреем: 48 часов.

... и измерение ключевой проверки.

...Описание применения продукта (не ограничивается следующим):

1.Площадка для сварки на пластинке PCB с подключением;

2Формирование и инкапсулирование проводов после сварки;

3- может быть присоединен конец передачи этой платы ПКБ;

4.Сплавление впрыском вкладываемой формы;

5Провода можно связать напрямую.

Параметр круглого магнитного соединителя:

Круглый мужской магнитный соединитель технический чертеж

Круглый женский магнитный соединитель технический чертеж

Рекомендуемая компоновка ПКБ:

Толерантность расположения:±0,05 мм

Преимущества магнитного соединителя:

1)Опыт автоматического адсорбционного подключения; легкая эксплуатация;

2) Использует магнитный интерфейс для более легкого снятия устройства.

3) Высокий жизненный цикл. Он поддерживает 50 000-300 000 жизненных периодов повторного присоединения;

4) легко настроить водонепроницаемую конструкцию, самка может достичь пылестойкости и водонепроницаемости (IP68);

5) Поддерживать высокий ток (3A-20A), быстрее перезаряжать;

6)Отличный уровень коррозии (48H-120H) отвечает суровым условиям;

8)Форма, адаптированная для соответствия формы продукта, улучшение точки продажи продукта;

9)Позиционирование магнита, использование магнитов и конструкция для защиты двойной цепи

направление ((Ориентировано на пользователя и удобно для пользователя)

10)Отличная масштабируемость интерфейса,Можно достичь ((Сигнал питания видео аудио-разъем и т.д.));

11) Время разработки короткое, недорогая форма для настройки;

12) Предоставляет надежную высокочастотную передачу сигнала.0

Применение магнитных соединителей:

● Устройства для ношения(умные часы, гарнитуры AR/VR)

● Медицинское оборудование(переносимая диагностика)

● Промышленный Интернет вещей(модульные датчики, робототехника)

● Потребительская электроника(магнитные доки зарядки) ect..
