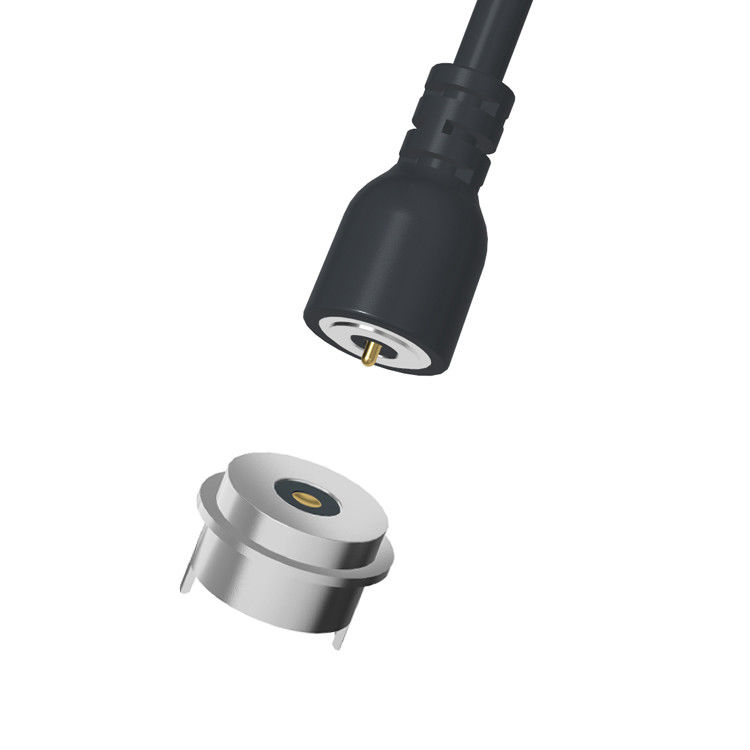

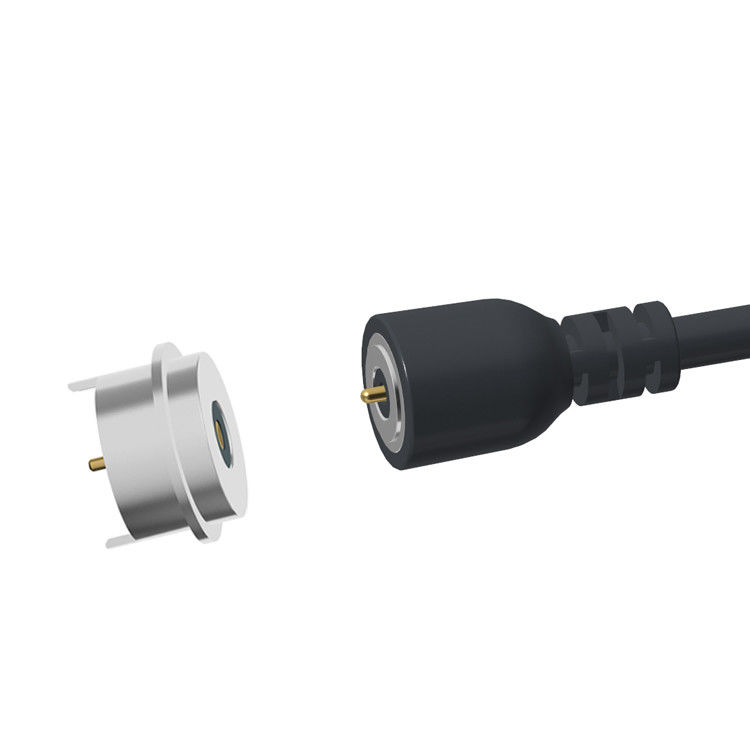

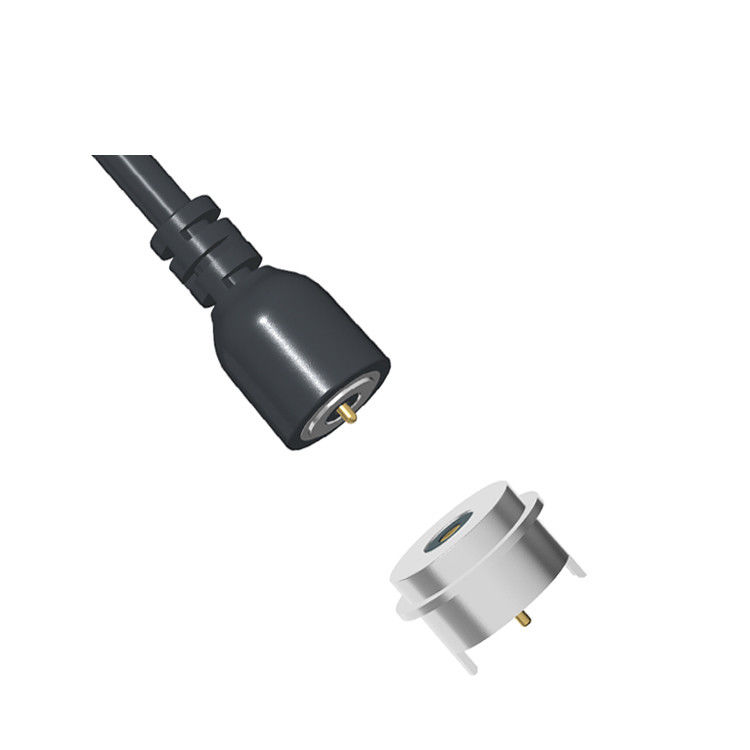

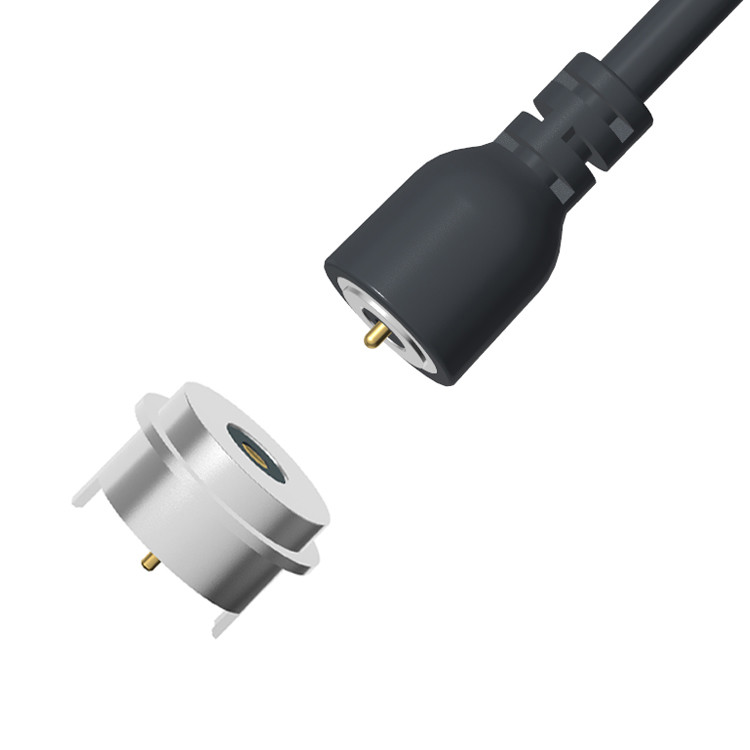

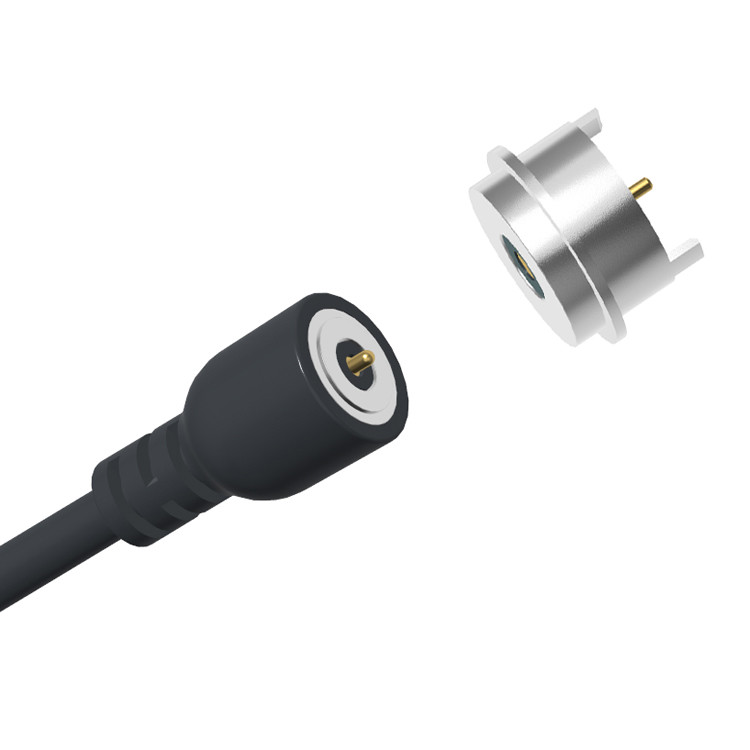

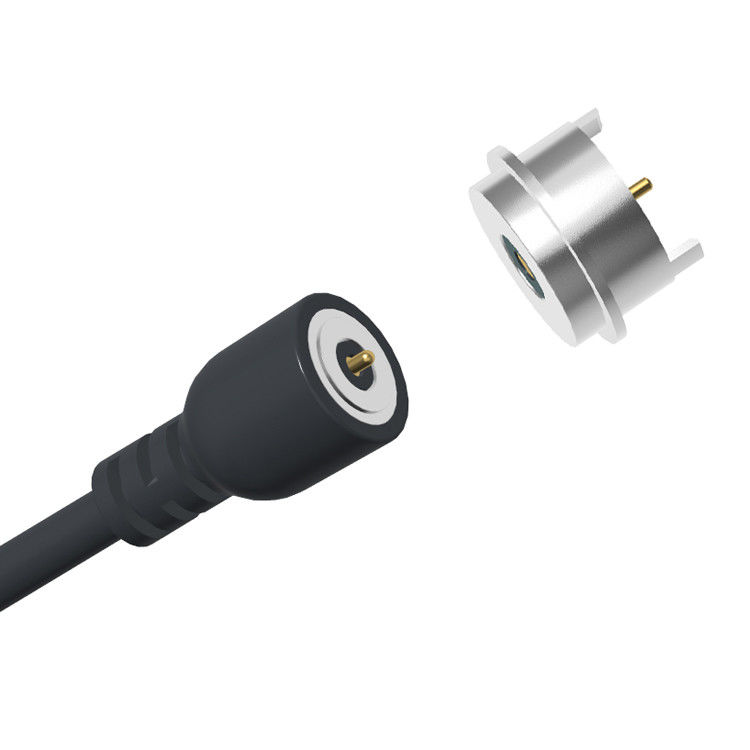

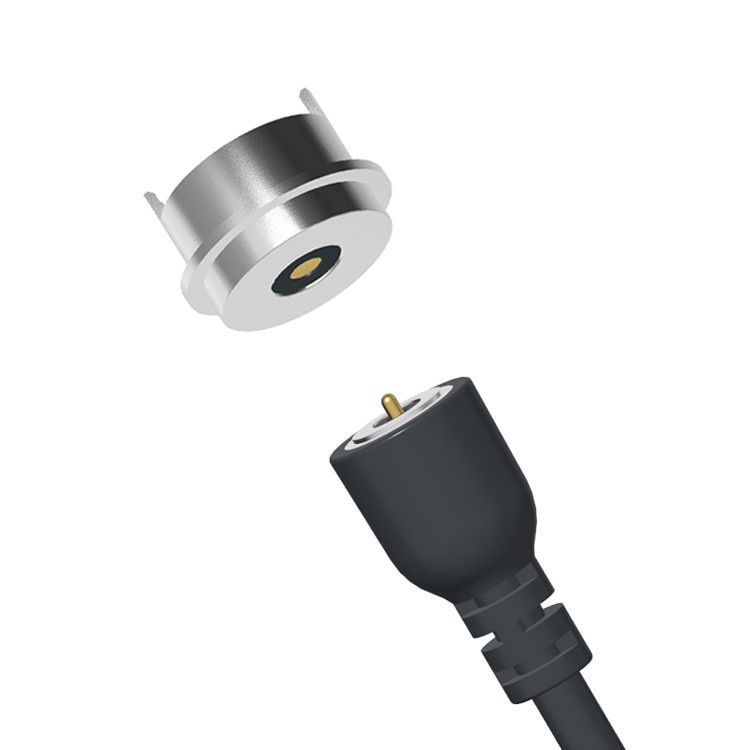

Круговое магнитное проволочное соединение 3А 12В магнитное соединение для передачи данных

φ8,0 мм круговой подключатель для электропривода с подставкой для подключения к магнитному кабелю, USB-коннектор.

Материалы:

Pogo Pin: латунь, шланг и бочка с покрытием 5U" Min Au более 60 ~ 100U" Ni min

Свинцовые части:SUS316F Plating Au0.125um

Пролет:SUS 304Au;

корпус: черный HTN+30%UL94 V-0 черный, выдерживающий высокие температуры

Металлическая оболочка: SUS303
Магнит: N52 NdFeB покрытие Ni Cu Ni

Магнитная розетка: Магнитная мужская розетка

Внутренняя формование: PE Прозрачный

Переплавление: ПВХ черный

Провод:OD3.5 2C 22AWG Черный ПВХ

Кабельная связь:Черный ПВХ Металлический эллиптический кабельный связь

Вставка USB: USB мужской вставка

Механические:

- сила соприкосновения: 80g±20g при 1,1 мм рабочей борзи

- Тест на жизнь:10,000цикл

- Испытание силы адсорбции:Адсорбция женского примыкания составляет 400g±20%

Электрические:

- Номинальное напряжение: DC12V; Номинальное напряжение: 3AMax.

- Сопротивление контакта пружины: 50 миллиомов Макс.

Экологическая эффективность:

-Операционная температура: от 25 до 80°С

- Солевой спрей 24 часа.

Круговые магнитные соединители 2Pin мужского и женского пола Параметр:

Технический чертеж круглого 2Pin кабельного соединителя

Круговое женское магнитное соединитель 2Pin

ОтносительноРекомендуемая схема PCB

допускается: ± 0,05 мм

Разложить вид женского магнитного разъема

Круговое 2pin магнитное кабельное соединительное узло подключения

Вид на упаковку:

Преимущества магнитного соединителя:

●Гуманизировать проектирование автоматического адсорбционного соединения;

●Гуманизированный антипад: его легко снять с интерфейса зарядки, а устройство нелегко снять;

●Жизненный цикл: до 100 000-200 000 циклов;

●Установка водонепроницаемая: женский конец устройства может быть пылезащищенным и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает большую передачу тока;

●Внешний вид магнитного разъема может соответствовать конструкции устройства применения заказчика;

●проектирование конструкции продукта для защиты от короткого замыкания;

●Осуществляет передачу высокочастотного сигнала, может заменить традиционную USB2.0 HDMI 1.3 функцию передачи видео и аудио сигнала

Применение продукции:

1Потребительская электроника

Беспроводные зарядные панели (Qi-совместимые, MagSafe-подобные разъемы).

. TWS Earbuds & Smartwatches (коробки для зарядки с водонепроницаемыми магнитными портами).

.Модульные гаджеты (прицепные периферийные устройства для телефонов, камер).

Преимущества:
✔ водонепроницаемость (IP68) ️ безопасно для носимых устройств, подверженных воздействию пота или дождя.
✔ Удобность Присоединение одной рукой; без кабелей.
✔ Противояндский

2Медицинские и медицинские изделия

Переносное медицинское оборудование (ЭКГ-мониторы, портативные сканеры).

.Имплантируемые устройства зарядки (слуховые аппараты, нейростимуляторы).

Стерилизуемые инструменты (хирургические разъемы IP68).

Преимущества:
✔ Гигиенично
✔ Безопасность от сбоев Предотвращает случайное отключение во время процедур.
✔ Запечатанный дизайн ️ Устойчив к дезинфицирующим средствам/жидкостям.

3Промышленность и робототехника

.AGV (автоматизированные управляемые транспортные средства) ️ Доки для зарядки батарей.

.Модульная робототехника ∙ Быстрозаменяемые головки инструментов/соединения для питания.

.Окружающая среда ️ Горное, нефтегазовое оборудование.

Преимущества:
✔ Высокий ток (10A+ на кнопку)
✔ Устойчивый к вибрациям
✔ Противопорочный (IP67/IP69K) Противопорочный при стирке.

4. Автомобиль и электромобили

.Зарядка электромобилей Магнитные входы для зарядки (соответствующие стандарту SAE J1772).

.Встроенные аксессуары Dashcam/sensor power links.

.Автономные транспортные средства ∙ подключения LIDAR/GPU модулей.

Преимущества:
✔ Без искр ️ Безопаснее, чем подключать/выключать высоковольтные кабели.
✔ Самосвязывание
✔ Противокоррозионный

5. Дроны и аэрокосмическая промышленность

Замена батареи дронов. Быстрая установка для БПЛА.

.Авиационные испытания модульные интерфейсы данных/мощности.

Преимущества:
✔ Легкость ️ Алюминиевые корпуса уменьшают вес.
✔ Продолжительность жизни

6Военные и оборона

.Полевое оборудование √ прочные связи/коннекторы питания.

Подводные устройства Зарядка подводных дронов.

Преимущества:
✔ ЭМИ-защита ️ Металлические корпуса блокируют помехи.
✔ Устойчивость к соленой воде ️ Титановый/316L вариант нержавеющей стали

Частые вопросы

1- Почему вы выбрали нас?
С 100% искренностью, наша компания предоставит лучший сервис для вас независимо от продуктов или послепродажного обслуживания.Мы предоставим наиболее разумную котировку и разработать образцы высокого качества в соответствии с вашими чертежами или требованиямиМы предоставляем гарантию каждому клиенту после продажи.

2Вы можете настроить продукцию для нас?
Мы очень рады настроить для вас или разработать для вас. Пожалуйста, предоставьте нам ваши чертежи или образцы, и расскажите нам о ваших специальных требованиях к продуктам.Мы можем настроить как можно скорее в соответствии с вашими требованиями.

3Сколько будет стоить образец?
Если товары на складе, мы предоставляем образцы клиентам бесплатно, но вы должны нести груз.
Если вы настраиваете условия, мы будем взимать с вас должную плату и возвращать разумную часть суммы за образец, когда у вас будет заказ для нас!

4- А как насчет времени доставки?
Время доставки зависит от количества и сложности заказа заказчика. Обычно поставка товаров на складе осуществляется в течение 3 дней, а индивидуальные продукты - в течение 2 недель.

5- А как насчет контроля качества вашей компании?
Мы проверим и проверим продукцию, чтобы обеспечить качество продукции, чтобы получить ваше удовлетворение. Качество является самым важным в нашей компании, от материала до доставки,Все будет дважды проверено и компания получает IS09001 для обеспечения этого.

Как разместить заказ магнитного кабеля
* Определите Ваши требования ((Вид соединителя, необходимое количество, индивидуальные требования, технические спецификации)

*Переговоры о цене и условиях (можно применять оптовые скидки).

* Подтвердить детали заказа (тип соединителя, количество, настройка).

*Оплата (по PayPal, банковскому переводу или другим безопасным методам).

*Проверка качества и доставки
Отследить груз.

* Проверьте продукт по прибытии, чтобы убедиться в качестве.

Срок оплаты:T/T, 50% депозит, 50% остаток

Способ оплаты:T/T,PayPal,OCBC

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Груз:Воздушный, морской, экспресс

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
