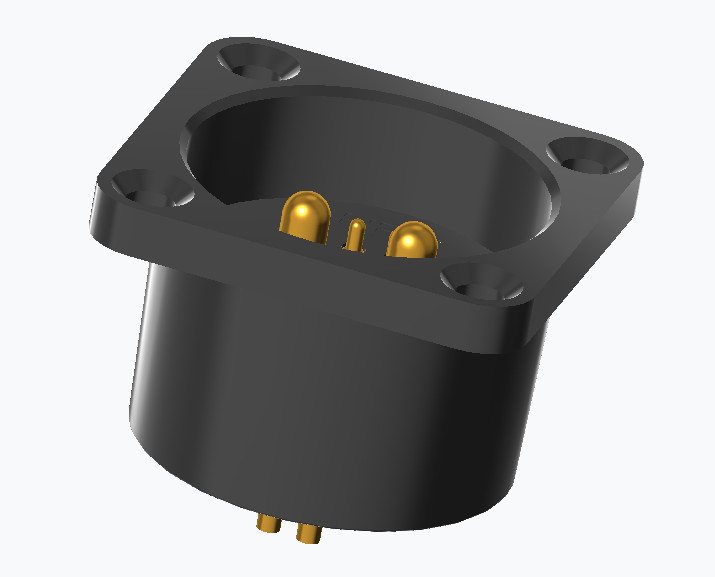

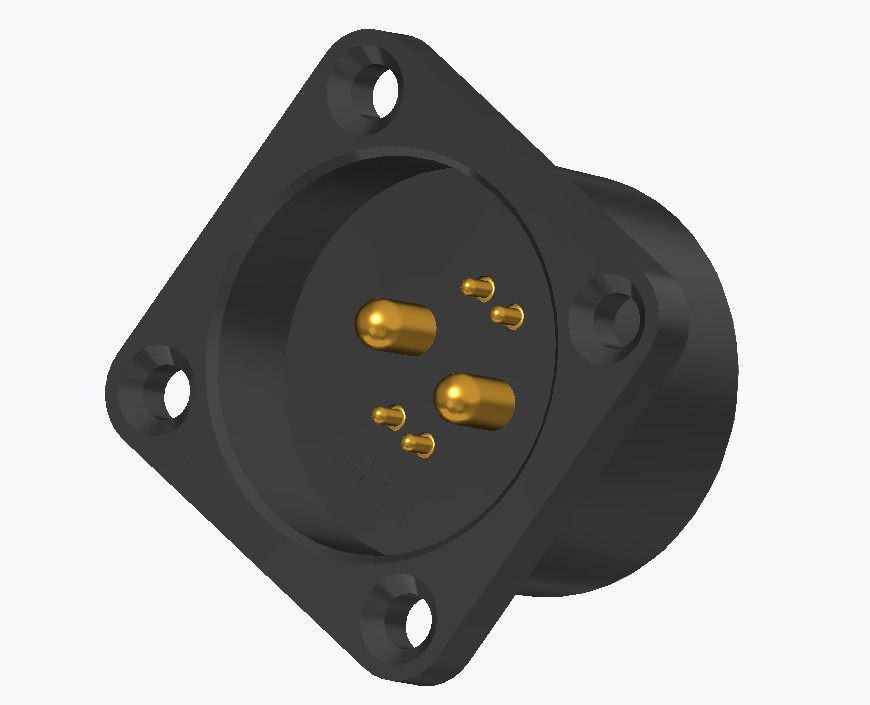

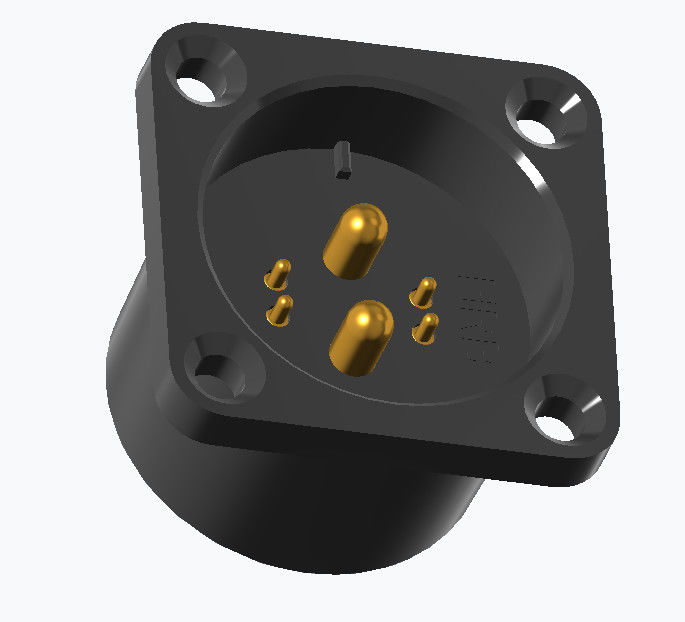

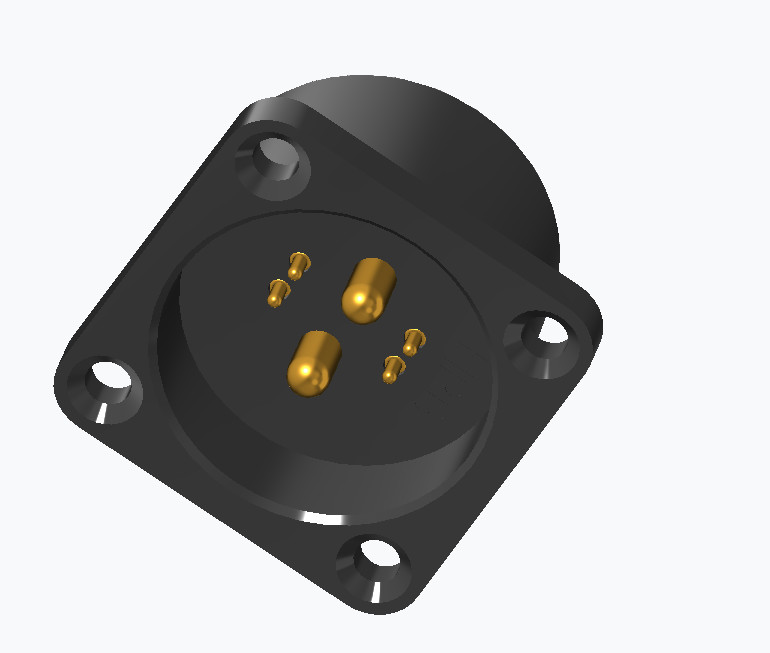

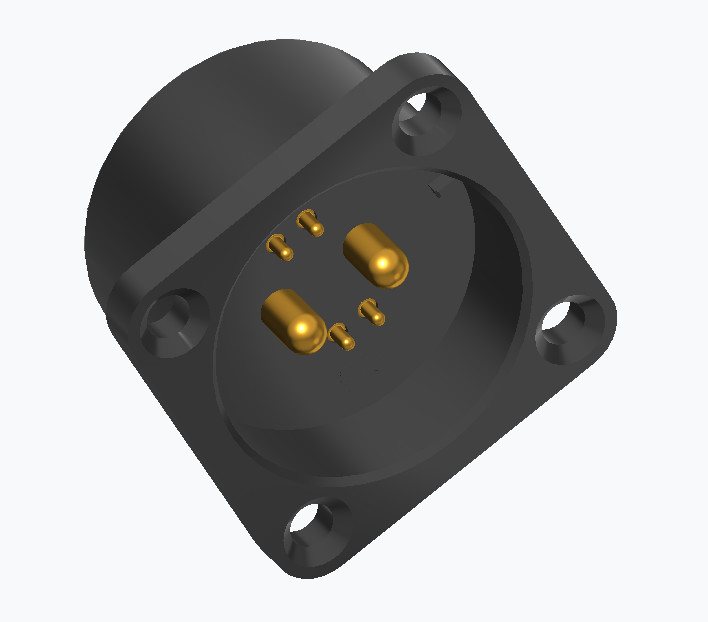

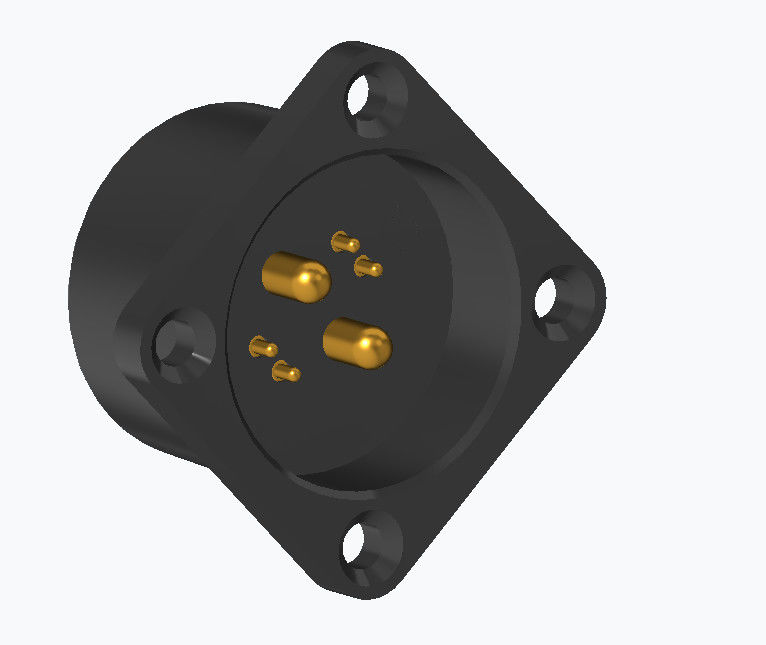

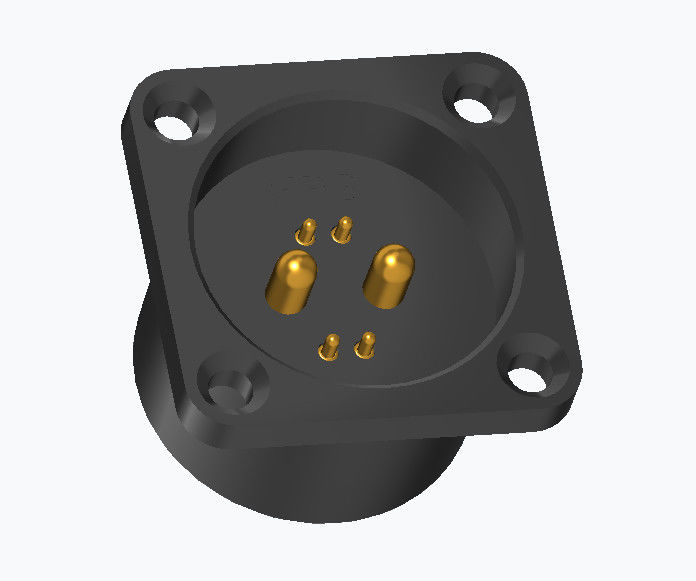

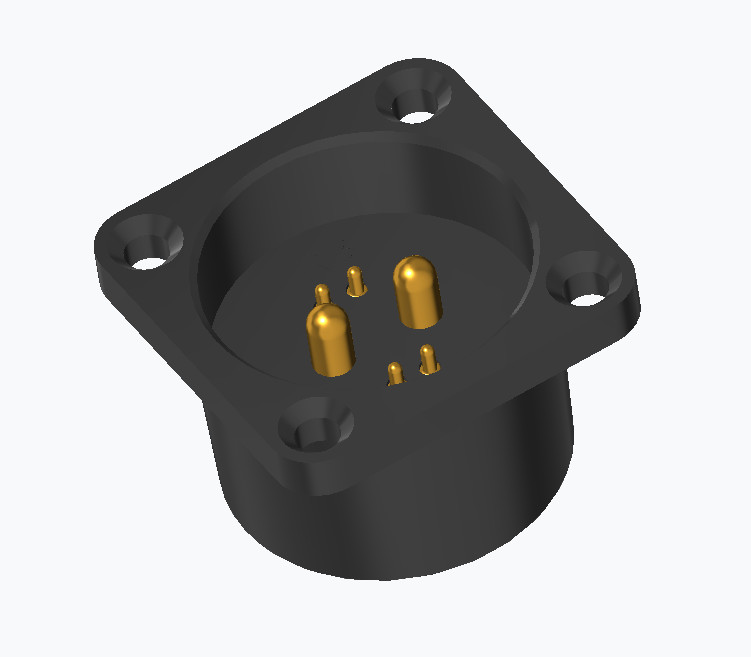

Настраиваемый круглый 6pin мужской женский сварочный стакан пружинный загруженный подключатель pogo pin.
Union Precision Electronic Limited (UPE)является профессионаломПроизводитель по заказуСпециализируется на:Пины погоиКоннекторы Pogo Pin с корпусамиКомпания признана одним из наиболее конкурентоспособных поставщиков всоединитель с пружинойпромышленности в Китае, обслуживающей широкий спектр высокотехнологичных приложений.
UPE превратилась введущий производительизПины погоисоединители с пружиной, использование рычагапередовые технологии производстваистрогий контроль качествачтобы служить мировым отраслям.
Мы стремимся удовлетворить потребности клиентов безопасными и надежными продуктами.мы можем быстро настроить образец стабильного качества для удовлетворения потребностей клиентов в дизайне с коротким циклом разработки продукта.
Преимущества пружинных разъемов UPE:
Спруженные разъемы, обычно известные как пружинные булавки или булавки пого, предлагают несколько преимуществ:
Надежность:Клинки UPE Pogo, использующие технологию CLIP, обеспечивают постоянное и надежное электрическое соединение даже в условиях, подверженных вибрациям и механическим ударам.
Компактный дизайн:Их небольшой размер позволяет поместить их в узкие помещения, что идеально подходит для современных компактных электронных устройств.
Гибкость:Штыки пого могут адаптироваться к изменениям поверхности, обеспечивая стабильное соединение, даже если поверхности спаривания не идеально выравниваются.
Легкость использования:Они удобны для пользователя, с простой установкой и обслуживанием.
Прочность:Они спроектированы, чтобы выдержать многочисленные циклы подключения и отключения, что делает их очень прочными
Параметровые показатели пружинного соединителя Pogo Pin
|
Наименование деталей
|
Таблица характеристик параметров
|
|
Материя в бочках
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
|
|
Материал плунгера
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
Нержавеющая сталь
|
|
Опции весны
|
Стенли
|
Музыкальная проволока
|
|
|
|
Требования к покрытию
|
Золото-Ау
|
Серебро-Аг
|
Палладий-никель
(Pd-Ni)
|
|
|
Номинальный ток
|
1А, 2А, 3А, 5А, 15А или 30А (разные конструкции)
|
|
Номинальное напряжение
|
DC 12V 24V
|
|
Сопротивление на контакт
|
30 мΩ 50mΩ максимум. (спокойствие)
|
|
Испытание жизнеспособности
|
50, 000 циклов Min. 1000,000 циклов Max
|
|
RТемпература потока.
|
265°, 4~5 секунд
|
|
Испытание надежности PIN-кода POGO
|
|
Сила удержания
|
При номинальном цикле 500±50 в час,50Минимально 1000 циклов
|
|
Влажность
|
EIA-364-31,Метод испытания II, условие A Испытуемый соединяет соединители с относительной влажностьюот 90% до 95% RH и температуры 40°C± 2°Cотносительная влажность 96 ч- Да, сэр.
|
|
Устойчивость к нагреванию сварки
|
ОВОС-364-56,Процедура 5, уровень 2 265°C+10/-0°Cот 30 до 35 секунд
|
|
Солевой спрей
|
EIA-364-26,Условие испытания B - соединители, соединенные с соляным раствором 5±1%
концентрация, 35+1°C/-2°Cна 48 часов.
|
|
Испытание силой пружины
|
Обычная процедура испытания силы, 100g±20g на рабочей высоте
|
|
Жизнь при температуре
|
EIA-364-17,Метод испытания A,Условие 4,Условие времени испытания A Субъект сочетается
соединители для 85°C± 2°C96 часов.
|
|
Сплавляемость
|
EIA-364-52 Погружение в 265±5°C, 60/40±5% Sn/pb сварка в течение 4,0 ~ 5,0 секунды
|
|
Сопротивление на контакт
|
EIA-364-23 Измерение контактного сопротивления с испытательным током не более 100 мАи максимальное напряжение 20 мВ
|
Подключатель Pogo Pin состоит из 6 частей:
Некоторые из настраиваемых Pogo Pin Connectors для справки:
Применение пружинного разъема:
1.Потребительская электроника
Смартфоны, планшеты и носимые устройства (для подключения батарей, стыковочных станций).
Ноутбуки (для модульных компонентов, таких как клавиатуры, сенсорные панели).
2.Оборудование для испытаний и измерений
.Автоматизированные приборы для испытаний (ATE) Автоматизированное испытательное оборудование.
.Испытания в схемах (ICT) и функциональные испытания (FCT) ПХБ.
3Медицинские изделия
.Портативное медицинское оборудование (например, глюкометры, ЭКГ-мониторы).
Одноразовые/двойные зонды, требующие надежных соединений
4Автомобильные и аэрокосмические
Встроенные диагностические (OBD) разъемы.
Испытания авионики и системы развлечений на борту.
5Промышленность и робототехника
Роботизированные руки и системы автоматизации, требующие быстрого отключения.
Промышленные датчики и модули управления.
6Энергетические и батарейные системы
Аккумуляторные комплекты (например, беспилотные летательные аппараты, электромобили).
Солнечные панели взаимосвязаны.
7Данные и телекоммуникации
Высокоскоростная передача данных (например, серверные планы).
.RF и антенные соединения.
FAQ
1- Почему вы выбрали нас?
С 100% искренностью, наша компания предоставит лучший сервис для вас независимо от продуктов или послепродажного обслуживания.Мы предоставим наиболее разумную котировку и разработать образцы высокого качества в соответствии с вашими чертежами или требованиямиМы предоставляем гарантию каждому клиенту после продажи.
2Вы можете настроить продукцию для нас?
Мы очень рады настроить для вас или разработать для вас. Пожалуйста, предоставьте нам ваши чертежи или образцы, и расскажите нам о ваших специальных требованиях к продуктам.Мы можем настроить как можно скорее в соответствии с вашими требованиями.
3Сколько будет стоить образец?
Если товары на складе, мы предоставляем образцы клиентам бесплатно, но вы должны нести груз.
Если вы настраиваете условия, мы будем взимать с вас должную плату и возвращать разумную часть суммы за образец, когда у вас будет заказ для нас!
4- А как насчет времени доставки?
Время доставки зависит от количества и сложности заказа заказчика. Обычно поставка товаров на складе осуществляется в течение 3 дней, а индивидуальные продукты - в течение 2 недель.
5- А как насчет контроля качества вашей компании?
Мы проверим и проверим продукцию, чтобы обеспечить качество продукции, чтобы получить ваше удовлетворение. Качество является самым важным в нашей компании, от материала до доставки,Все будет дважды проверено и компания получает IS09001 для обеспечения этого.
Как разместить заказ магнитного кабеля
* Вы отправляете нам рисунок или образец
* Мы проводим оценку проекта
* Мы делаем образец и отправляем его вам
* Вы думаете, что образец хорош, затем разместите заказ и заплатите нам 30% депозита
* Мы начинаем производить продукт
Когда товар будет готов, мы сделаем фото для вашего чека, а вы заплатите остаток.
* Мы доставляем товары курьерской компании
Срок оплаты:T/T, 50% депозит, 50% остаток
Способ оплаты:T/T,PayPal,OCBC
Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день
Время производства:10-15 рабочих дней
Сделано для:Америка, Европа, Азия, Южная Африка
Срок сделки:EXW
Груз:Воздушный, морской, экспресс
Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
Морская перевозка
