Магнитные кабельные соединители для бытовых изделий с TPE-кабелем

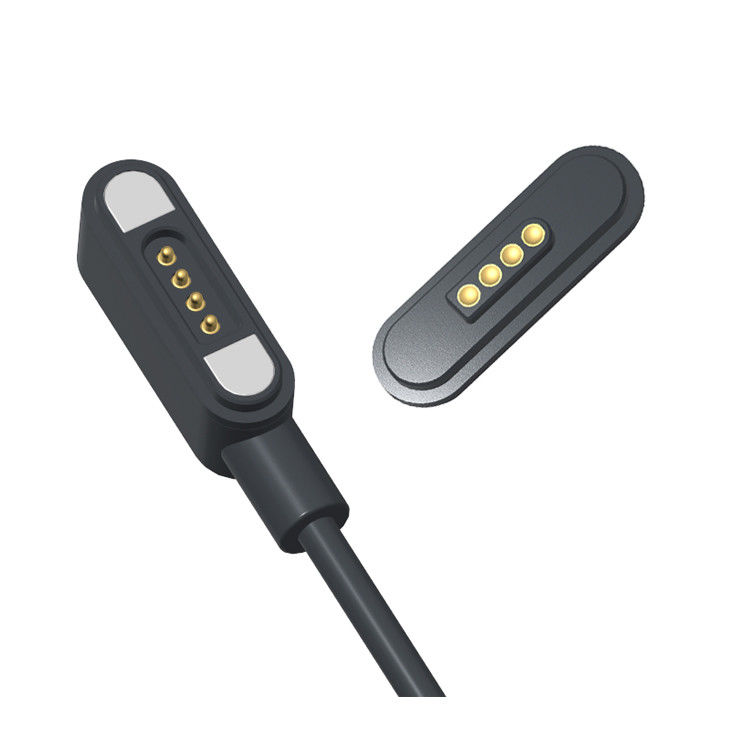

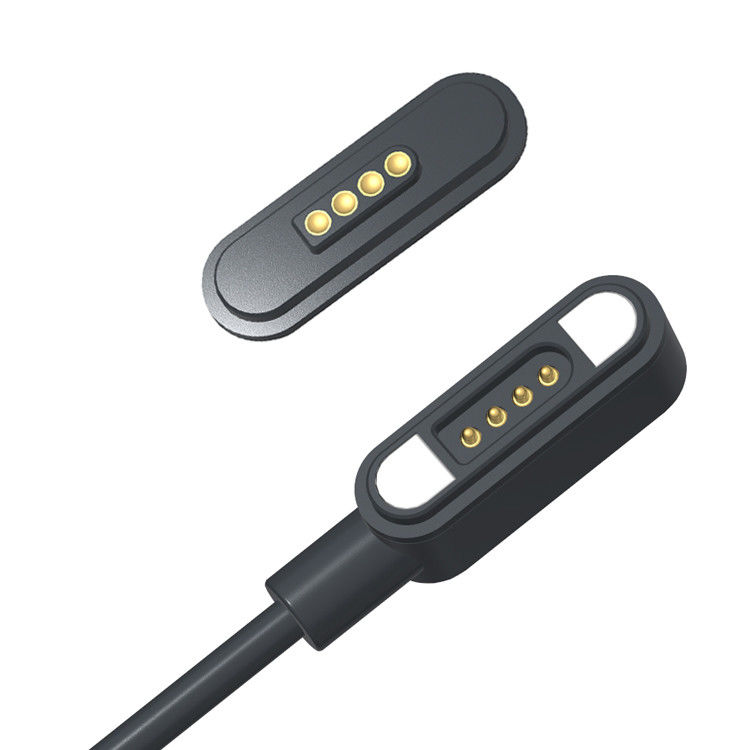

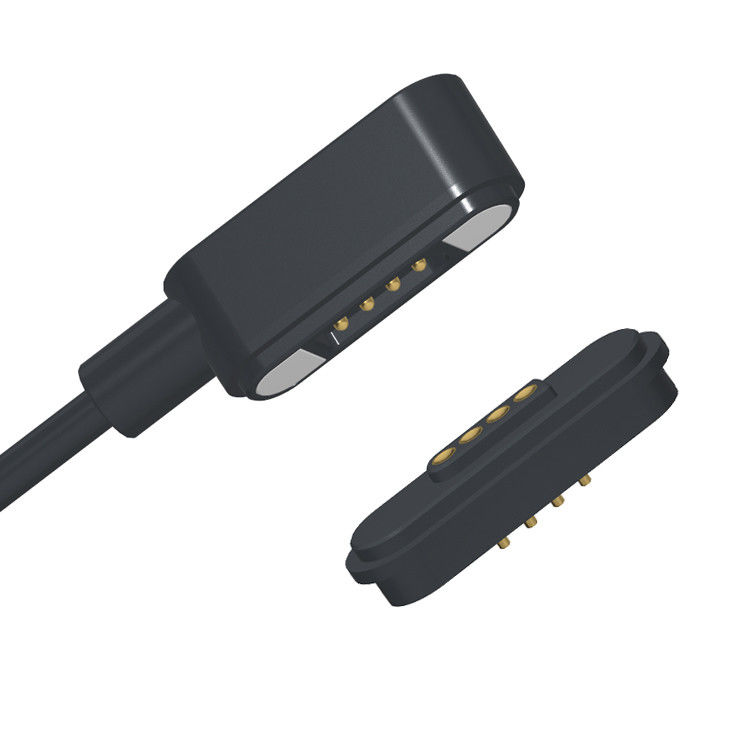

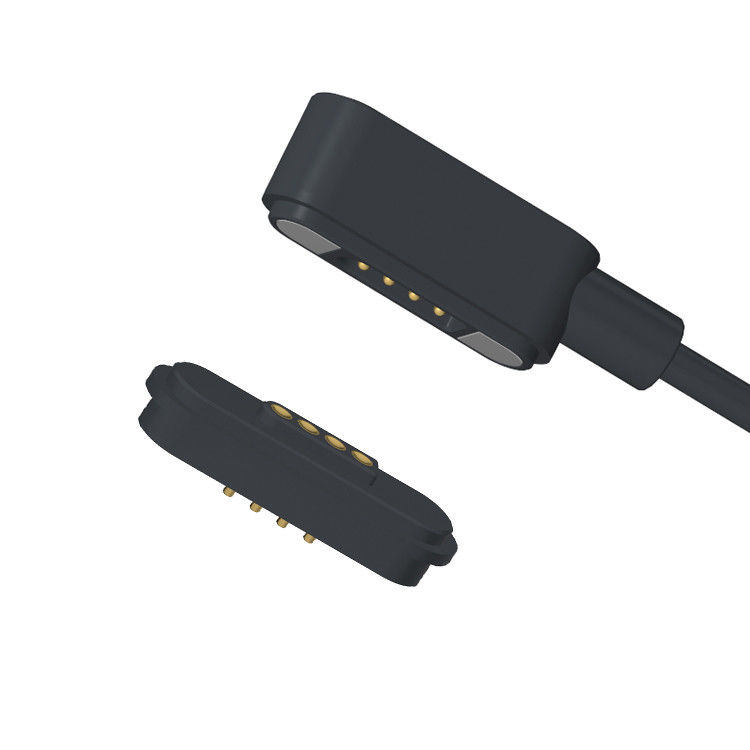

4-контактный штекерный и гнездовой магнитный кабельный разъем для бытовых изделий с кабелем TPE.

UPE – Профессиональный производитель магнитных разъемов и кабелей | Индивидуальные решения

UPE является надежным лидером в разработке и производстве высокопроизводительных магнитных разъемов и магнитных кабельных разъемов, предлагая инновационные, надежные и настраиваемые решения для подключения для широкого спектра отраслей.

Чтобы обеспечить механический срок службы контакта штыревого контакта, НИКОГДА не сжимайте его за пределы определенного рабочего хода, указанного на чертеже. Чрезмерное сжатие может повредить внутреннюю пружину, что приведет к снижению производительности или выходу из строя.

Материалы:

Магнитный штекер: Магнитный штекер

Внутреннее литье: PE Прозрачный

Литье под давлением: TPE Черный

Провод: OD3.5 4C 28AWG 2C 22AWG Черный TPE

CableTie: Черный ПВХ Металлический эллиптический кабельный стяжка

Штекер USB: Штекер USB

Корпус: Черный HTN UL94V-0

Штыревой контакт: Латунь C6801 Покрытие Au 0,125 мкм
Гнездовой контакт: Латунь C6801 Покрытие Au 0,125 мкм
Магнит: N52 NdFeB Покрытие Ni Cu Ni

Корпус HTN (UL94V-0): Подходит для высокотемпературных сред и соответствует стандартам безопасности воспламеняемости.

Латунные контакты C6801: Хорошая обрабатываемость и проводимость; золотое покрытие повышает долговечность и контактное сопротивление.

Магнит N52 с покрытием Ni-Cu-Ni: Высокая магнитная сила (N52 - самый сильный коммерческий класс) с коррозионностойким покрытием.

Mеханические:

Усилие контакта: 80 г±20 г при рабочем ходе 1,0 мм

Полный ход: 1,1 мм

Испытание на адсорбцию штекера и гнезда: 10 000 циклов

Электрические:

Номинальное напряжение: DC12V; Номинальный ток: 3AMax.

Контактное сопротивление пружинного контакта: 50 миллиом Макс.

Экологические характеристики:

Рабочая температура: от -25℃ до +80℃

Экологическое испытание: Соляной туман 24 часа

Параметры 4-контактных штекерных магнитных разъемов и гнездовых магнитных разъемов:

Технический чертеж 4-контактного штекерного магнитного кабельного разъема

Технический чертеж 4-контактного гнездового магнитного разъема

Схема подключения 4-контактного магнитного кабельного разъема

Вид упаковки:

Преимущества магнитного разъема:

1. Простота подключения
✔ Автоматическая адсорбция – Умная, удобная конструкция обеспечивает мгновенное и надежное соединение с магнитным выравниванием.
✔ Защита от падения – Легко отсоединяется от интерфейса зарядки, сохраняя при этом стабильность устройств, уменьшая случайные падения.

2. Непревзойденная долговечность
✔ Увеличенный срок службы – Рассчитан на 100 000–200 000 циклов, обеспечивая долгосрочную надежность.
✔ IPX8 Водонепроницаемость и пыленепроницаемость – Гнездовой конец предназначен для суровых условий (погружение на глубину до 1 м на 30 минут).

3. Высокопроизводительная зарядка и передача данных
✔ Быстрая зарядка (5A–10A) – Поддерживает передачу высокого тока для быстрой подачи питания.
✔ Высокоскоростная передача сигнала – Заменяет традиционный USB 2.0/HDMI 1.3, обеспечивая передачу видео/аудиосигнала со стабильной высокочастотной производительностью.

4. Настраиваемый и безопасный дизайн
✔ Эстетическая гибкость – Индивидуальный внешний вид в соответствии с языком дизайна вашего устройства.
✔ Защита от короткого замыкания и защита от ошибок – Встроенная защита от неправильного использования и электрических неисправностей.

Применение изделий с магнитными разъемами:

1.Носимые устройства, интеллектуальное оборудование для позиционирования, детские умные браслеты, умные часы, носимые мобильные телефоны, Bluetooth-гарнитуры и т. д.) кабель для передачи данных, кабель для зарядки, магнитный полосовой проводной конец

2. Медицинское оборудование, беспроводное оборудование, оборудование для передачи данных, телекоммуникационное оборудование, оборудование автоматизации и промышленное оборудование, аудиовизуальное оборудование

3. Авиация, аэрокосмическая электроника, военная связь

4. Автомобилестроение, автомобильная навигация, испытательное и измерительное оборудование

5. Бытовая электроника (мобильные телефоны, планшетные компьютеры, Bluetooth-гарнитуры, камеры, часы, портативные потребительские электронные продукты и многие другие электронные области.)

Почему UPE должен быть вашим партнером?

✔ Премиум качество – Прочные, высокоэффективные магнитные разъемы для надежных соединений.
✔ Индивидуальные решения – Индивидуальный дизайн для удовлетворения конкретных требований применения.
✔ Инновационные технологии – Усовершенствованная магнитная муфта для простого, безопасного и быстрого подключения.
✔ Широкое применение – Идеально подходит для бытовой электроники, медицинских устройств, промышленного оборудования и многого другого.
✔ Надежная производительность – Разработан для долговечности и стабильного подключения.

Как разместить заказ на магнитный кабельный разъем в UPE

1. Отправьте свои требования
Предоставьте подробную информацию, такую как:

.Тип разъема (питание, данные, гибридный, водонепроницаемый и т. д.)

.Номинальные значения напряжения и тока

.Длина и характеристики кабеля

.Предпочтения по магнитной полярности и выравниванию

.Количество и время выполнения заказа

Особые требования (степень защиты IP, экранирование, сертификаты и т. д.)

. Вариант 1: Заполните нашу форму запроса коммерческого предложения (RFQ) на нашем веб-сайте.
. Вариант 2: Отправьте свои спецификации напрямую на sunion@upetech.net (или вашему назначенному контакту).

2. Получите индивидуальное предложение
Наша инженерная команда рассмотрит ваши требования.

Мы предоставим конкурентоспособное предложение, включая: Цены/Сроки выполнения/Варианты прототипирования (при необходимости)

3. Утвердите и подтвердите заказ
После утверждения предложения мы завершим проектирование и график производства.

Для новых проектов мы можем предложить 3D-модели или образцы для тестирования.

4. Производство и обеспечение качества
UPE производит ваш заказ с соблюдением строгих проверок качества.

Мы можем предоставить отчеты об испытаниях и сертификаты по запросу.

5. Быстрая доставка и поддержка
Ваш заказ отправляется выбранным вами способом логистики (DHL, FedEx, морской фрахт и т. д.).

Наша команда остается доступной для технической поддержки и будущих заказов.

Условия оплаты:

50% депозит (оплачивается авансом): покрывает производственные затраты (материалы, работа).

50% остаток (оплачивается перед отправкой): обеспечивает контроль качества и обязательства обеих сторон.

Способ оплаты:

T/T (банковский перевод), PayPal, OCBC Bank

Рекомендация:

Используйте PayPal для образцов (безопаснее).

Используйте T/T для оптовых заказов (более низкие комиссии).

Срок изготовления образца: Образец из наличия 2-3 рабочих дня/индивидуальный образец 5-7 рабочих дней

Срок изготовления:10-15 рабочих дней

Сделано для: Америка, Европа, Азия, Южная Африка

Условия торговли: EXW

Фрахт: Воздух, Море, Экспресс

Сервис: Высокое качество по разумной цене, обслуживание OEM, любой специальный размер, цвет, дизайн приемлемы
