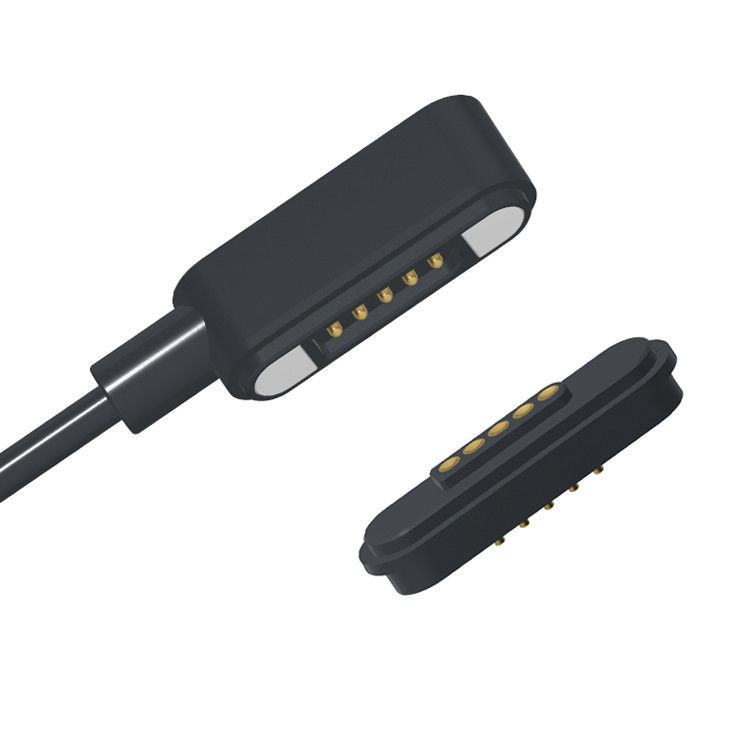

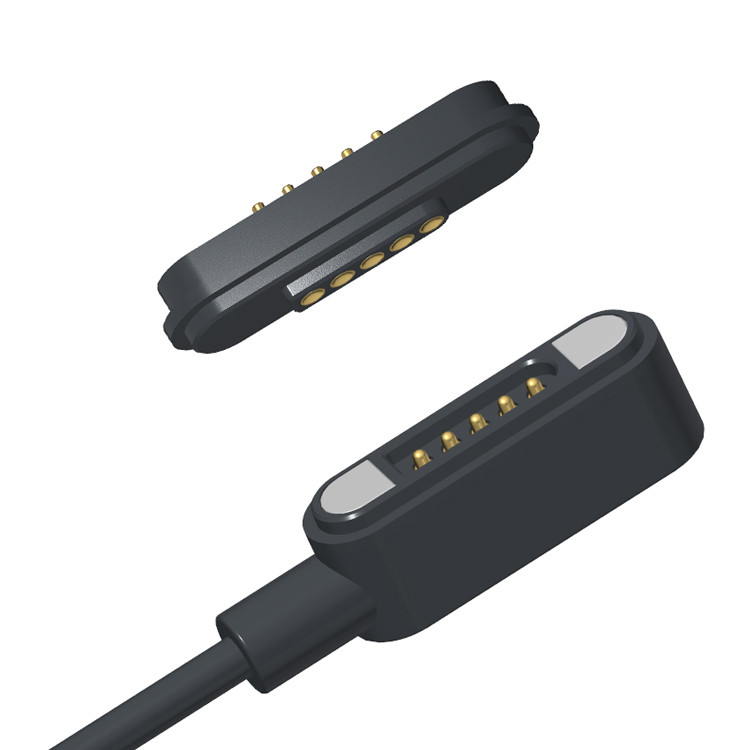

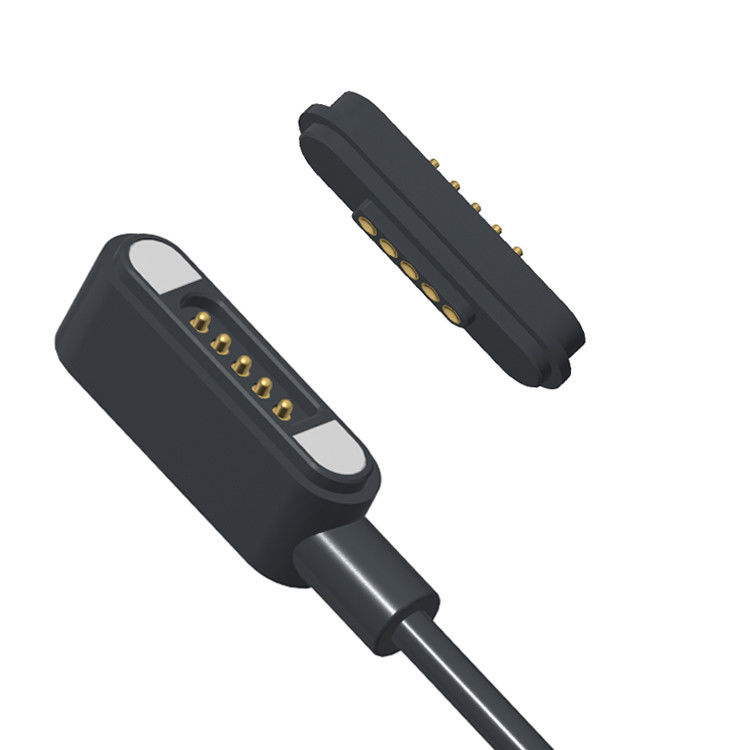

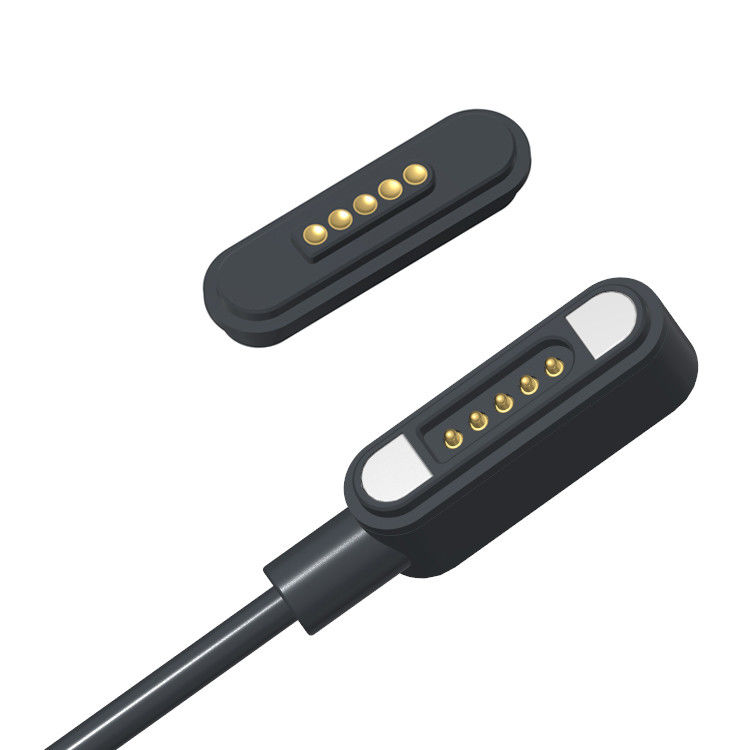

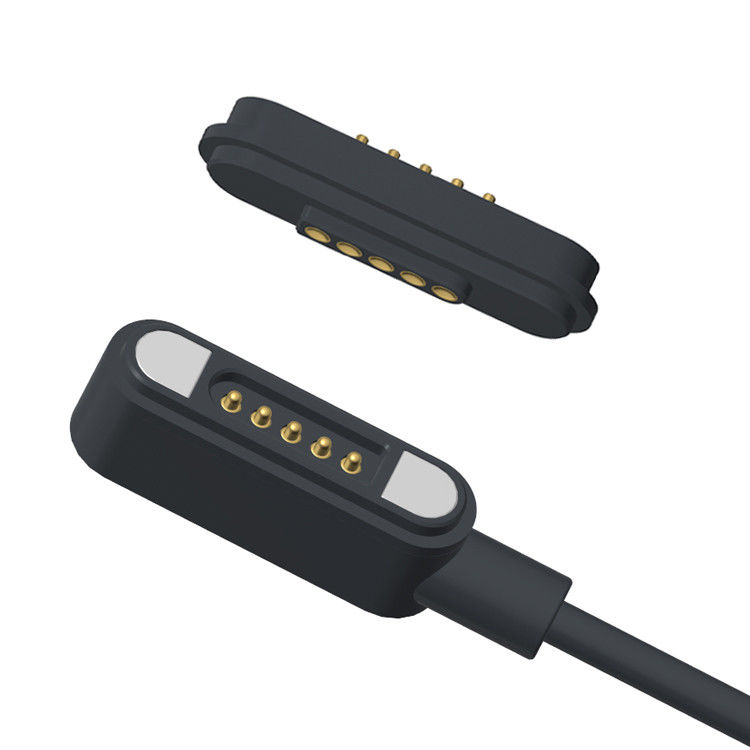

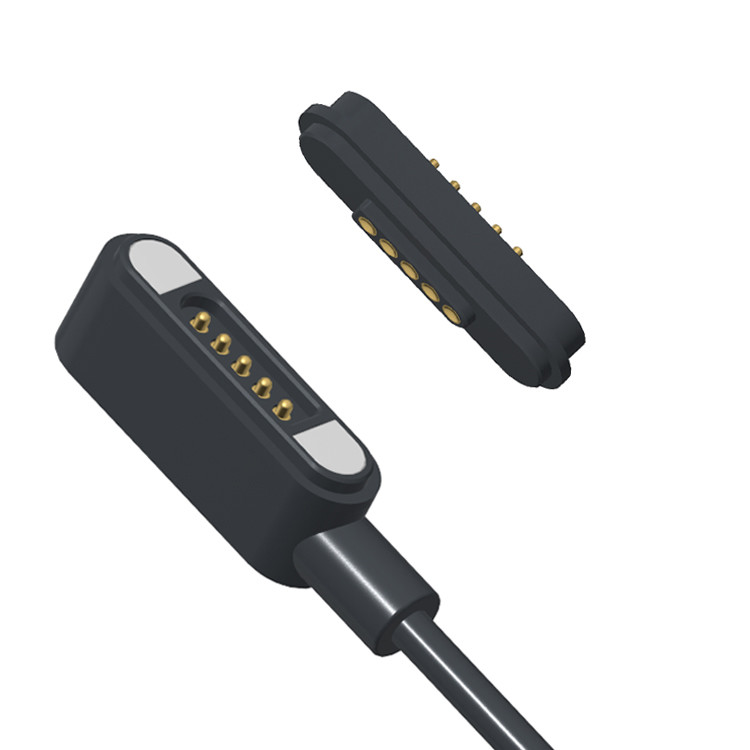

Магнитные кабельные соединители для мужского и женского прямоугольника на электронном продукте

5pin настройки прямоугольный мужской и женский магнитный кабель соединитель на электронном продукте.

Профессиональный производитель магнитных соединителей и кабелей

Настраиваемый дизайн. Надежная производительность.

ВУПП, мы специализируемся на разработке и производстве высококачественныхмагнитные соединителиисоединители магнитных кабелейС помощью нашей собственной команды экспертов-инженеров и дизайнеров мы предлагаем инновационные, высокоточные решения для различных отраслей,включая потребительскую электронику, медицинские устройства, IoT и промышленные приложения.

Чтобы обеспечить механический контактный срок службы штифта, НИКОГДА не сжимайте его за пределы установленного рабочего хода, указанного на чертеже.приводит к снижению производительности или отказу.

Материалы:

Магнитная розетка: Магнитная мужская розетка

Внутренняя формовка: PE Прозрачная

Сверху формовки:Черный ТПЭ

Провод:OD3.0 4C 28AWG 2C 22AWG Черный TPE

CableTie: черный PVC Metallel губный кабель галстук

Вставка USB: USB мужской вставка

Жилье:Черный HTN UL94V-0

Pogo Pin: латунь C6801 Пластировка Au 0,125um
Женская булавка: латунь C6801 Plating Au 0,125um
Магнит: N52 NdFeB покрытие Ni Cu Ni

HTN Housing (UL94V-0): Подходит для высокотемпературной среды и соответствует стандартам безопасности в отношении воспламеняемости.

Медь C6801 Ключи: Хорошая обработка и проводимость; покрытие золотом повышает долговечность и сопротивляемость при контакте.

Магнит N52 с Ни-Ку-Ни покрытием: высокая магнитная прочность (N52 является самым сильным коммерческим классом) с коррозионно-устойчивой покрытием.

МЭкологический:

Контактная сила:80g±20g при 1,0 мм рабочей борзи

Полный щупалец: 1,1 мм

Адсорбция мужского и женского пола Продолжительность испытания: 10 000 циклов

Испытание способности адсорбции:адсорбция родительской стыковочной системы составляет 800 g±20%

Электрические:

Номинальное напряжение:DC12V; Номинальное напряжение: 3AMax.

Контактное сопротивление пружины: максимум 50 миллиомм.

Экологическая эффективность:

Температура работы: от -25 до +80°C

Испытание окружающей среды: 24 часа солевой спрей

Параметр магнитного кабеля и магнитного соединителя:

Технический чертеж соединителя магнитного кабеля с пятиконечным шестом

Технический чертеж женского магнитного соединителя 5Pin

5pin магнитный кабель соединитель

Вид на упаковку:

Преимущества магнитного соединителя:

1Бесплатная связь
✔ Автоматическая адсорбция ️ Умный, удобный дизайн позволяет мгновенно и безопасно подключаться с помощью магнитного выравнивания.
✔ Защита от падения ️ Легко отсоединяется от интерфейса зарядки, сохраняя при этом стабильность устройства, уменьшая случайные падения.

2Беспрецедентная долговечность.
✔ Продленный срок службы ∙ Определенный для 100 000 ∙ 200 000 циклов, обеспечивающий долгосрочную надежность.
✔ IPX8 водонепроницаемость и пылестойкость ️ Женский конец предназначен для суровой среды (погружение до 1 м в течение 30 минут).

3Высокопроизводительная зарядка и передача данных
✔ Быстрая зарядка (5A10A) Поддерживает передачу высокого тока для быстрой подачи энергии.
✔ Высокоскоростная передача сигнала Заменяет традиционный USB 2.0/HDMI 1.3, что позволяет передавать видео/аудио сигналы с стабильной высокочастотной производительностью.

4. Настраиваемый и безопасный дизайн
✔ Эстетическая гибкость
✔ Противокороткое замыкание и дурацкое замыкание

Применение магнитных соединителей:

1.Носящиеся устройства, интеллектуальное оборудование для определения местоположения, детские умные браслеты, умные часы, носящиеся мобильные телефоны, гарнитуры Bluetooth и т.д.) кабель передачи данных, кабель зарядки,концовое соединение магнитной ленты

2Медицинское оборудование, беспроводное оборудование, оборудование для передачи данных, телекоммуникационное оборудование, автоматическое и промышленное оборудование, аудиовизуальное оборудование

3.Авиация, аэрокосмическая электроника, военная связь

4Автомобильные, навигационные, испытательные и измерительные оборудования

5Потребительская электроника (мобильные телефоны, планшетные компьютеры, гарнитуры Bluetooth, камера, часы, портативные потребительские электронные продукты и многие другие электронные области).

Почему UPE должен быть вашим партнером?

✔Высокое качествоПрочные, высокоэффективные магнитные разъемы для безопасного соединения.
✔Решения на заказ Конструкции, адаптированные для удовлетворения конкретных требований приложения.
✔Инновационные технологииПродвинутое магнитное соединение для легкого, безопасного и быстрого соединения.
✔Широкое применениеИдеально подходит для потребительской электроники, медицинских изделий, промышленного оборудования и многого другого.
✔Надежная работа Проектировано для долговечности и постоянной связи.

Как разместить заказ на магнитный кабель с UPE

1Представьте свои требования.
Укажите такие подробности, как:

.Тип соединителя (силовой, данных, гибридный, водонепроницаемый и т.д.)

.Направления напряжения и тока

.Длина кабеля и спецификации

.Магнитная полярность и предпочтения выравнивания

Количество и сроки

Специальные требования (интенсивный рейтинг, защита, сертификация и т.д.)

.Вариант 1: заполните форму RFQ (запрос на предложение) на нашем сайте.
.Вариант 2: отправьте свои характеристики прямо наsunion@upetech.net(или ваш назначенный контакт).

2Получить предложение по заказу
Наша инженерная команда проанализирует ваши требования.

Мы предоставим конкурентоспособную цену, в том числе:цены/продолжительность работы/возможности создания прототипов (при необходимости)

3. Одобрить и подтвердить приказ
После того, как цена будет утверждена, мы завершим график проектирования и производства.

Для новых конструкций мы можем предложить 3D-модели или образцы для тестирования.

4Производство и обеспечение качества
UPE производит ваш заказ с строгими проверками качества.

Мы можем предоставить отчеты о испытаниях и сертификаты по запросу.

5Быстрая доставка и поддержка
Ваш заказ отправляется по вашему предпочтительному логистическому методу (DHL, FedEx, морской груз и т.д.).

Наша команда остается доступной для технической поддержки и будущих заказов.

Срок оплаты:

50% депозита (оплачивается заранее): покрывает затраты на производство (материалы, рабочая сила).

50% остаток (оплачивается до отгрузки): обеспечивает контроль качества и обязательства обеих сторон.

Способ оплаты:

T/T (банковский перевод), PayPal, OCBC Bank

Рекомендация:

Используйте PayPal для образцов (более безопасно).

Используйте T/T для оптовых заказов (низкие сборы).

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Груз:Воздушный, морской, экспресс

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы

Морская перевозка
