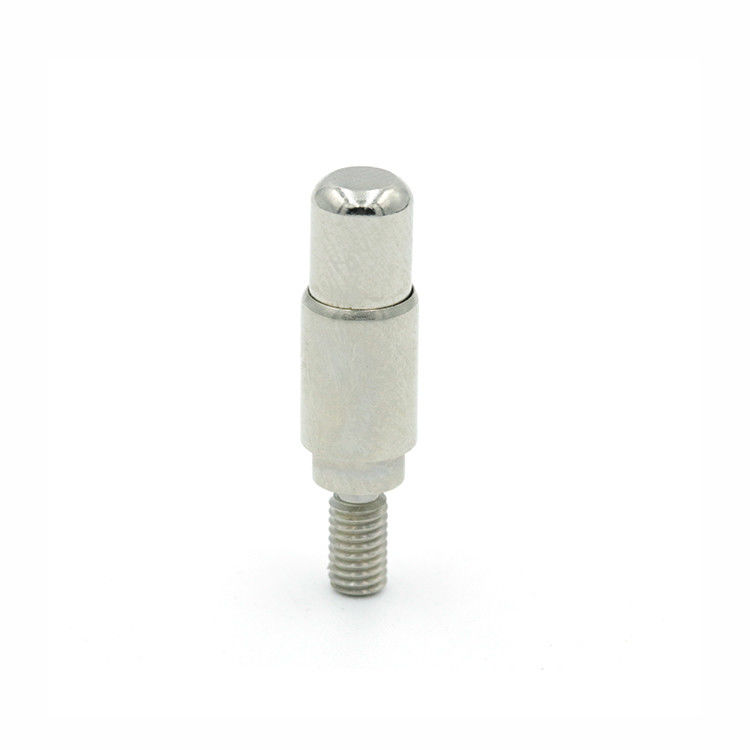

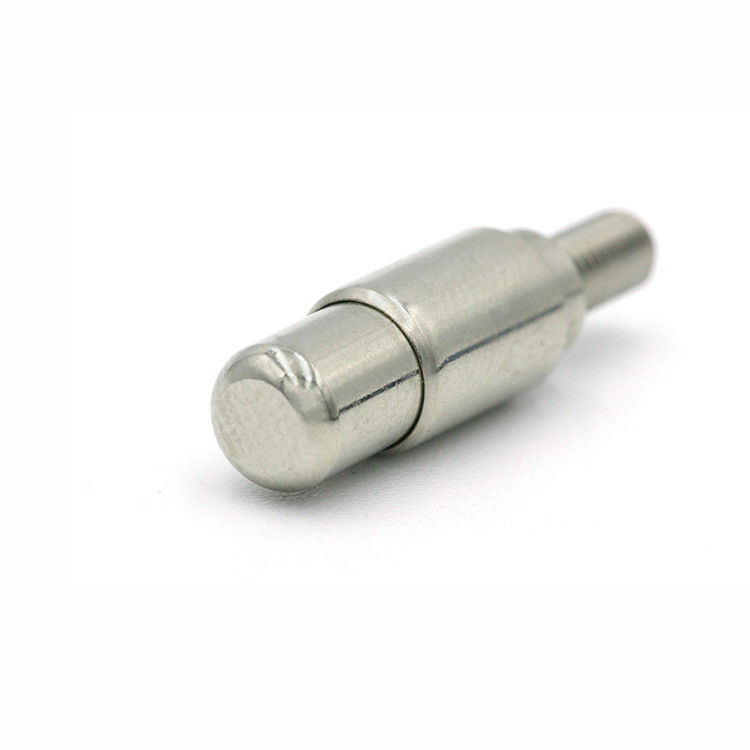

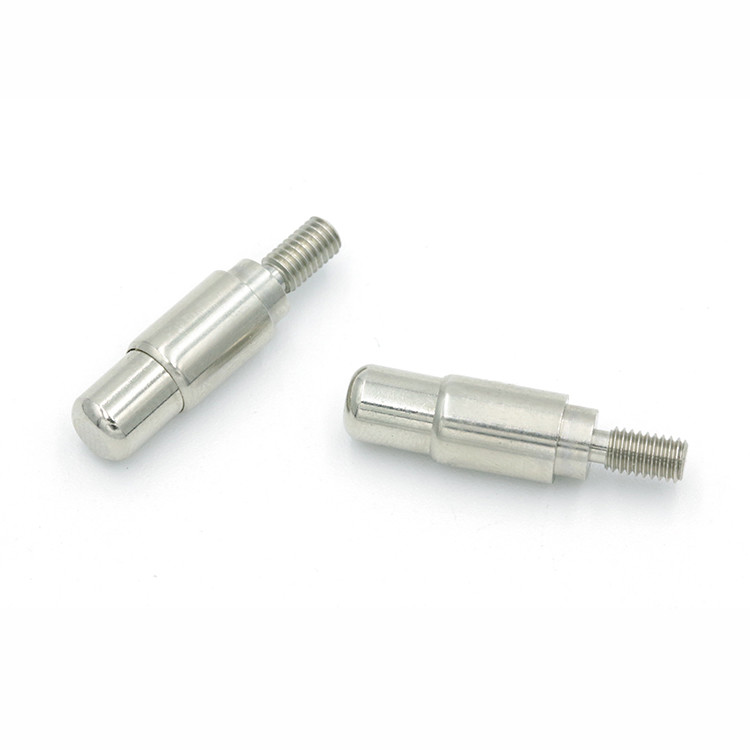

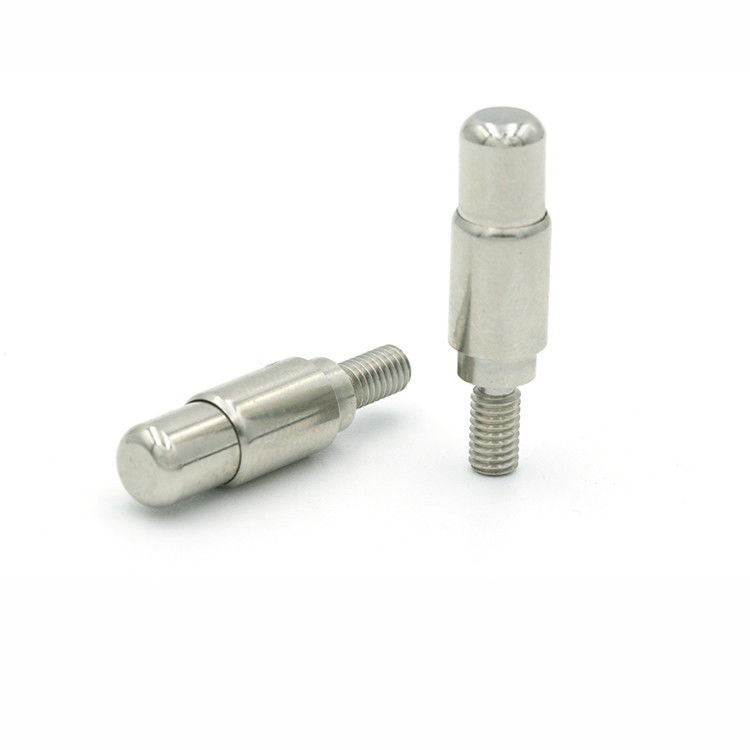

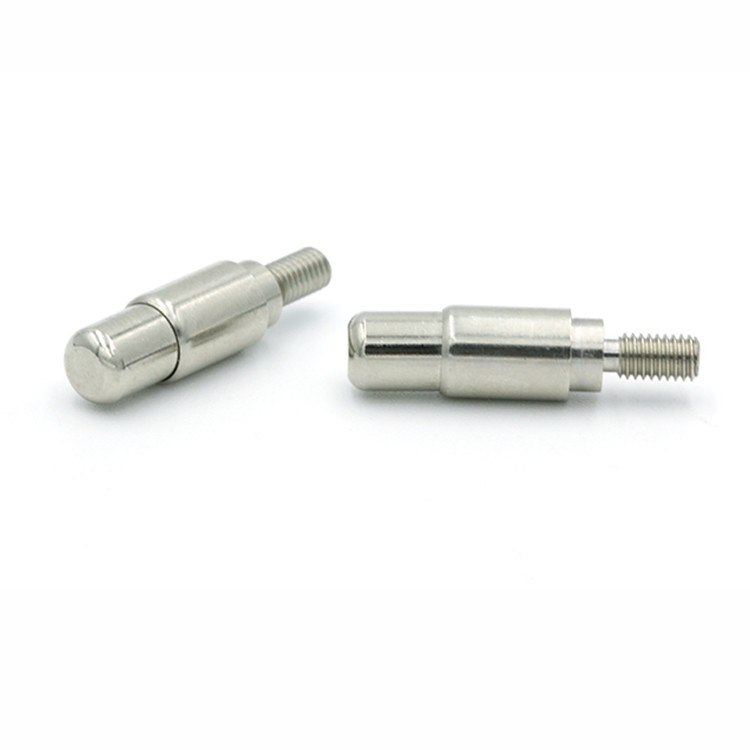

Настраиваемый 30А проводный пружинный пин, используемый для зарядки медицинских изделий.
UPE предоставляет профессиональные услуги по настройке POGO PIN, доступны различные формы, небольшая структура.Различные продукты и решения пого-пин могут быть разработаны в соответствии с различными потребностями клиентов.
Пин-пого - это тип электрического разъема, используемого для установления временного соединения между двумя схемами.позволяет сжиматься и поддерживать надежный контакт при нажатии на проводящую поверхность.
В соответствии с различными требованиями клиентов, у нас есть 8 типов внешней структуры POGO PIN для клиентов выбирают, для стандартного POGO PIN, UPE разработан общая высота продукта составляет 2,8 мм ~ 11.0 мм ((общая высота не включает длину хвоста DIP-пого-пина).
TНиже приведены 8 типов конструкций для вашей справки и выбора:
СМТ:Хорошая устойчивость, внизу ствола плоский дизайн дна, который легко сварки на ПХБ
ДИП:При сварке с ПХБ не будет отклонений, хороший эффект позиционирования и твердая
сварка.
Двойная голова:Конструкция двойной головки Pogo штифта обеспечивает дизайнерам большую гибкость в двунаправленной борту-на-борту
При подключении двойной шприц не нужно сварить.
Прямой угол: хвост Pogo Pin согнут, что дает дизайнерам больше возможностей для выбора в использовании пространства.
Кубок Солера:Подходит для кабельного продукта, легко сваривается проволокой
Тип винта:Продукты со специальными спецификациями могут удовлетворять различным потребностям клиентов, и могут быть настроены в соответствии с потребностями
клиентов.
Одночастичный типe:Он может передавать большие токи, быть настроенным в соответствии с требованиями клиентов и удовлетворять различным потребностям клиентов.
Тип сферического шара:Боковая сила доступна, и она может быть настроена в соответствии с требованиями клиента для удовлетворения различных потребностей клиента.
UPE Pogo Pin Внутренняя структура в соответствии с требованиями клиента, чтобы соответствовать подходящему
A.Структураописание:Стеклянный пластмасс для наклонного наклона
Структурныепреимущества:Обычное использование, стабильность импеданса.долгий срок службы
ПрименениеМетод:SMT & DIP Регулярное использование
Использование структурыпредосторожности:не может превышать предельный рабочий ход
B.Описание конструкции:Стубильник для бурения
Структурные преимущества:
В ограниченном пространстве поршень может выполнять максимальное сжатие.
Способ применения: SMT & DIP Регулярное использование
Осторожности при использовании конструкции:Не может превышать предельный ход и чрезмерный ток
C.Структураописание:Плюнгер для плоских
Структурныепреимущества:Поворачивание легко для машины, для пространственной структуры на основе A & B
ПрименениеМетод:SMT & DIP Регулярное использование
Использование структурыпредосторожности:Не может превышать предельный ход и чрезмерный ток
D.Структураописание:Внутренняя часть бочкиизолирующие шарики
Структурныепреимущества:Импеданс более стабилен, подходит для использования тока выше 10A
ПрименениеМетод:SMT & DIP Регулярное использование
Использование структурыпредосторожности:Не может превышать пределрабочий ход
E.Структураописание:Обе стороны поршняможно сжимать
Структурныепреимущества:Сохранить пространство структуры,длинные расстояния, большиесжатие доски доконтакт со советом директоров
ПрименениеМетод:Стыковка с бортом на борту
Использование структурыпредосторожности:Не может превышать пределрабочий ход
F. Структура- Что?описание:Комбинация из четырех частей
СтруктурныеПреимущества: высокая гладкость прессы, небольшое отклонение поршня, водонепроницаемость и пылезащищенность. Рабочий срок относительно длинный. Передавление не вызовет сбоя продукта.
ПрименениеМетод:Высокий ток, высокая производительность, водонепроницаемость и пылезащитность
GСтруктураописание:Среднее сжатие вала
Структурныепреимущества:Простая конструкция, может пропускать высокий ток.
ПрименениеМетод:Использование высокого тока при сварке
Использование структурыпредосторожности:Не может превышать предельный рабочий ход
H.Описание конструкции:Контакт сжатия шариков
Структурныепреимущества:Простая структура и легкая обработка
ПрименениеМетод:Небольшое использование рабочего хода
Использование структурыпредосторожности:
Не может превышать предельный рабочий ход
Области применения Pogo Pin:
1Промышленное оборудование, трехпрочные машины, коммуникационное оборудование,медицинское оборудование, портативное терминальное оборудование;
2Умные носимые устройства, умное образование, умные устройства позиционирования, умные игрушки
3Потребительская электроника, планшетные компьютеры, совместная зарядка,Гарнитуры TWS Bluetooth, электронные сигареты
Почему клиенты выбирают UPE?
1Профессиональный сервис настройки Pogo Pin.
Различные продукты и решения могут быть разработаны в соответствии с различными потребностями клиентов
2. Быстрое производство образцов
Стандартный продукт 2-3 дня образец, новый пользовательский образец 7 рабочих дней, продукт для открытия формы 12 дней
3Строгая система контроля качества
Концепция качества сначала проходит через весь процесс производства и инспекции и строго контролирует каждый процесс, чтобы обеспечить качество удовлетворенности клиентов.
4Переработка с использованием импортных компонентов
Небольшое количество стволов иглы обрабатывается из импортных точных станков, а большинство стволов иглы изготавливаются из импортного холодоштампинга для повышения стабильности.
5. высокоточное испытательное оборудование
Предоставление точных и точных испытаний для непрерывного улучшения качества продукции
6- разумные процедуры контроля затрат
Сокращение затрат, устранение отходов, оптимизация процессов и повышение конкурентоспособности затрат
7. Продукты экологических стандартов
Продукт соответствует стандарту ЕС ROHS и соответствует галогену
Параметровые показатели пружинного соединителя Pogo Pin
|
Наименование деталей
|
Таблица характеристик параметров
|
|
Материя в бочках
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
|
|
Материал плунгера
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
Нержавеющая сталь
|
|
Опции весны
|
Стенли
|
Музыкальная проволока
|
|
|
|
Требования к покрытию
|
Золото-Ау
|
Серебро-Аг
|
Палладий-никель
(Pd-Ni)
|
|
|
Номинальный ток
|
1А, 2А, 3А, 5А, 15А или 30А (разные конструкции)
|
|
Номинальное напряжение
|
DC 12V 24V
|
|
Сопротивление на контакт
|
30 мΩ 50mΩ максимум. (спокойствие)
|
|
Испытание жизнеспособности
|
50, 000 циклов Min. 1000,000 циклов Max
|
|
Температура обратного потока.
|
265°, 4~5 секунд
|
|
Испытание надежности PIN-кода POGO
|
|
Сила удержания
|
При номинальном цикле 500±50 в час,50Минимально 1000 циклов
|
|
Влажность
|
EIA-364-31,Метод испытания II, условие A Испытуемый соединяет соединители с относительной влажностьюот 90% до 95% RH и температуры 40°C ± 2°C относительная влажность 96 ч- Да, сэр.
|
|
Устойчивость к нагреванию сварки
|
ОВОС-364-56,Процедура 5, уровень 2 265°C+10/-0°Cот 30 до 35 секунд
|
|
Солевой спрей
|
EIA-364-26,Условие испытания B - соединители, соединенные с соляным раствором 5±1%
концентрация, 35+1°C/-2°C на 48 часов.
|
|
Испытание силой пружины
|
Обычная процедура испытания силы, 100g±20g на рабочей высоте
|
|
Жизнь при температуре
|
EIA-364-17,Метод испытания A,Условие 4,Условие времени испытания A Субъект сочетается
соединители для 85°C± 2°C 96 часов.
|
|
Сплавляемость
|
EIA-364-52 Погружение в 265±5°C, 60/40±5% Sn/pb сварка в течение 4,0 ~ 5,0 секунды
|
|
Сопротивление на контакт
|
EIA-364-23 Измерение контактного сопротивления с испытательным током не более 100 мАи максимальное напряжение 20 мВ
|
ТОборудование для подстрекательства:
У нас есть независимая лаборатория, оснащенная соответствующим экспериментальным оборудованием, например:
Устройство для испытания силы введения,Двумерный проектор,толщиномер,Автоматическая инспекционная машина,Испытатель устойчивости изоляции
Металлографическая машина для полировки образцов,Испытатель соляного спрея,Измеритель повышения температуры тока,Инструмент кривой нагрузки,Автоматическая инспекционная машина,Проверка ROHS,Тестирующий грубость,Эластичный импедантный тестер,Тест на жизнь и т.д.
Как разместить заказ с помощью UPE
1Представьте свои требования.
Укажите такие подробности, как:
.Тип соединителя (силовой, данных, гибридный, водонепроницаемый и т.д.)
.Направления напряжения и тока
.Длина кабеля и спецификации
.Магнитная полярность и предпочтения выравнивания
Количество и сроки
Специальные требования (интенсивный рейтинг, защита, сертификация и т.д.)
.Вариант 1: заполните форму RFQ (запрос на предложение) на нашем сайте.
.Вариант 2: отправьте свои характеристики прямо наsunion@upetech.net(или ваш назначенный контакт).
2Получить предложение по заказу
Наша инженерная команда проанализирует ваши требования.
Мы предоставим конкурентоспособную цену, в том числе:цены/продолжительность работы/возможности создания прототипов (при необходимости)
3. Одобрить и подтвердить приказ
После того, как цена будет утверждена, мы завершим график проектирования и производства.
Для новых конструкций мы можем предложить 3D-модели или образцы для тестирования.
4Производство и обеспечение качества
UPE производит ваш заказ с строгими проверками качества.
Мы можем предоставить отчеты о испытаниях и сертификаты по запросу.
5Быстрая доставка и поддержка
Ваш заказ отправляется по вашему предпочтительному логистическому методу (DHL, FedEx, морской груз и т.д.).
Наша команда остается доступной для технической поддержки и будущих заказов.
Срок оплаты:
50% депозита (оплачивается заранее): покрывает затраты на производство (материалы, рабочая сила).
50% остаток (оплачивается до отгрузки): обеспечивает контроль качества и обязательства обеих сторон.
Способ оплаты:
T/T (банковский перевод), PayPal, OCBC Bank
Рекомендация:
Используйте PayPal для образцов (более безопасно).
Используйте T/T для оптовых заказов (низкие сборы).
Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день
Время производства:10-15 рабочих дней
Сделано для:Америка, Европа, Азия, Южная Африка
Срок сделки:EXW
Груз:Воздушный, морской, экспресс
Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
