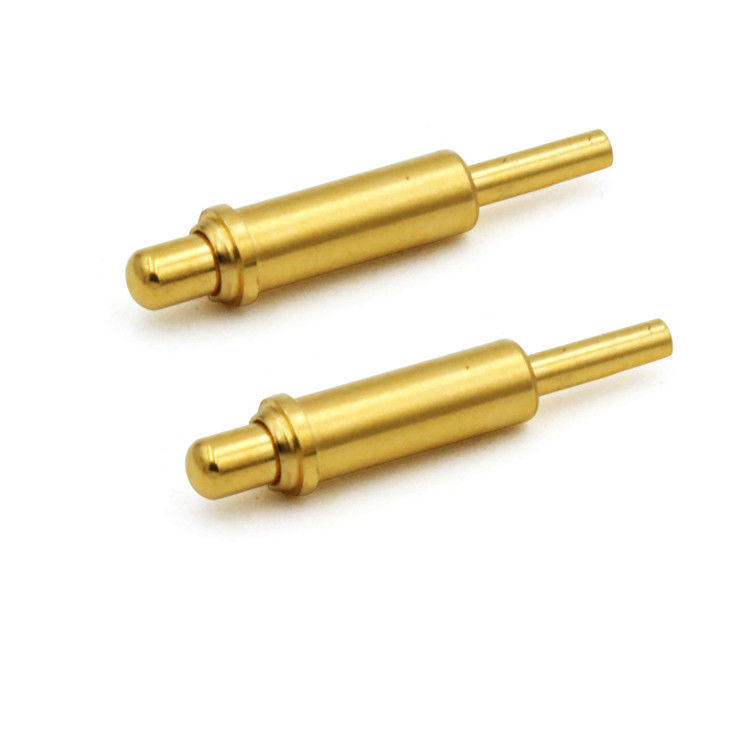

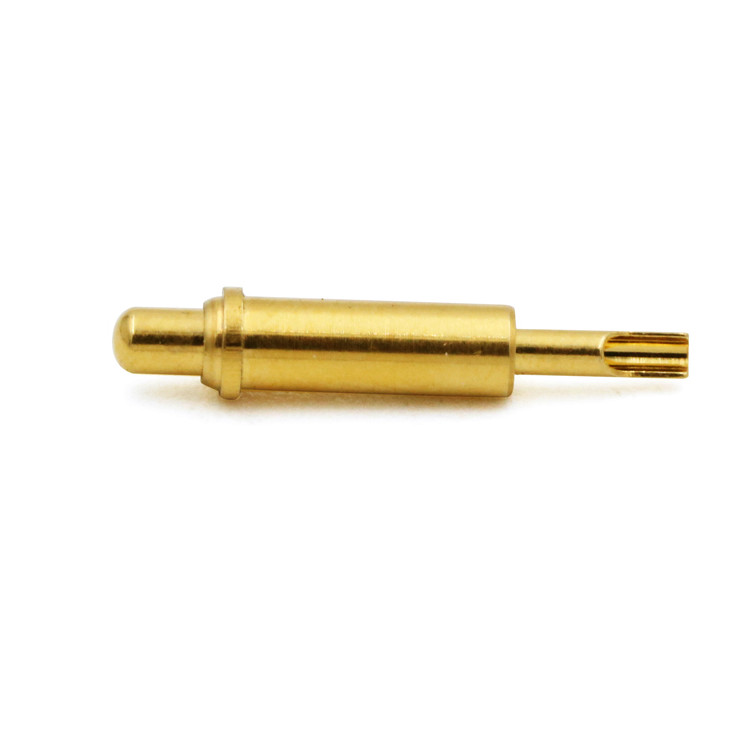

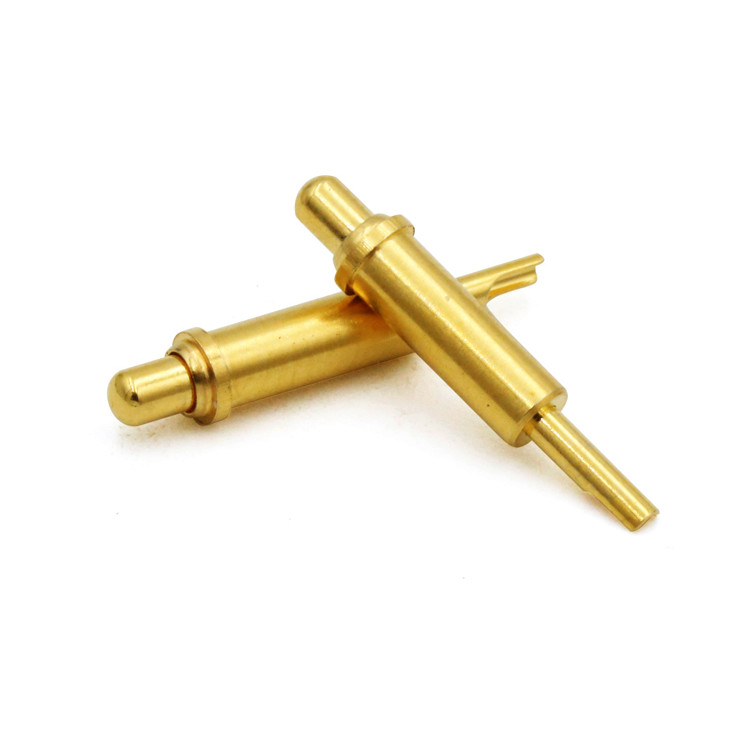

Подпружиненный контакт Pogo Pin с чашечкой для пайки, производитель пружинных контактов Pogo Pin

Основная информация
Место происхождения: КНР
Фирменное наименование: UPE
Сертификация: ISO9001
Номер модели: Половочная чашка с пружинным зарядом
Количество мин заказа: 10000
Цена: $0.1-$0.5
Упаковывая детали: Сумки PE
Время доставки: 10-12 рабочих дней
Условия оплаты: T/T
Поставка способности: 50KPCS/день
Подробная информация
Имя: Половочная чашка с пружинным зарядом Материал: Латунь C3604, SUS304
Текущий: Напряжение: 12 В
Продолжительность службы: 50000 циклов минут.. Сопротивление на контакт: 50mΩ Максимальная рабочая высота
Операционная температура: -40°C~+130°C в течение 24 часов. Испытание солевым спреем: 48 h

Характер продукции

Производитель пружинно-загруженных пружинных пин-пого.

UPE предоставляет профессиональные услуги по настройке POGO PIN, доступны различные формы, небольшая структура.Различные продукты и решения пого-пин могут быть разработаны в соответствии с различными потребностями клиентов.

Пин-пого - это тип электрического разъема, используемого для установления временного соединения между двумя схемами.позволяет сжиматься и поддерживать надежный контакт при нажатии на проводящую поверхность.

В соответствии с различными требованиями клиентов, у нас есть 8 типов внешней структуры POGO PIN для клиентов выбирают, для стандартного POGO PIN, UPE разработан общая высота продукта составляет 2,8 мм ~ 11.0 мм ((общая высота не включает длину хвоста DIP-пого-пина).

TНиже приведены 8 типов конструкций для вашей справки и выбора:
Подпружиненный контакт Pogo Pin с чашечкой для пайки, производитель пружинных контактов Pogo Pin 0
СМТ:Хорошая устойчивость, внизу ствола плоский дизайн дна, который легко сварки на ПХБ
ДИП:При сварке с ПХБ не будет отклонений, хороший эффект позиционирования и твердая
сварка.
Двойная голова:Конструкция двойной головки Pogo штифта обеспечивает дизайнерам большую гибкость в двунаправленной борту-на-борту
При подключении двойной шприц не нужно сварить.
Прямой угол: хвост Pogo Pin согнут, что дает дизайнерам больше возможностей для выбора в использовании пространства.
Кубок Солера:Подходит для кабельного продукта, легко сваривается проволокой

Тип винта:Продукты со специальными спецификациями могут удовлетворять различным потребностям клиентов, и могут быть настроены в соответствии с потребностями

клиентов.

Одночастичный типe:Он может передавать большие токи, быть настроенным в соответствии с требованиями клиентов и удовлетворять различным потребностям клиентов.

Тип сферического шара:Боковая сила доступна, и она может быть настроена в соответствии с требованиями клиента для удовлетворения различных потребностей клиента.


UPE Pogo Pin Внутренняя структура в соответствии с требованиями клиента, чтобы соответствовать подходящему

Подпружиненный контакт Pogo Pin с чашечкой для пайки, производитель пружинных контактов Pogo Pin 1

A.Структураописание:Стеклянный пластмасс для наклонного наклона

Структурныепреимущества:Обычное использование, стабильность импеданса.долгий срок службы
ПрименениеМетод:SMT & DIP Регулярное использование
Использование структурыпредосторожности:не может превышать предельный рабочий ход

Подпружиненный контакт Pogo Pin с чашечкой для пайки, производитель пружинных контактов Pogo Pin 2

B.Описание конструкции:Стубильник для бурения

Структурные преимущества:
В ограниченном пространстве поршень может выполнять максимальное сжатие.
Способ применения: SMT & DIP Регулярное использование
Осторожности при использовании конструкции:Не может превышать предельный ход и чрезмерный ток

Подпружиненный контакт Pogo Pin с чашечкой для пайки, производитель пружинных контактов Pogo Pin 3

C.Структураописание:Плюнгер для плоских

Структурныепреимущества:Поворачивание легко для машины, для пространственной структуры на основе A & B
ПрименениеМетод:SMT & DIP Регулярное использование
Использование структурыпредосторожности:Не может превышать предельный ход и чрезмерный ток

Подпружиненный контакт Pogo Pin с чашечкой для пайки, производитель пружинных контактов Pogo Pin 4

D.Структураописание:Внутренняя часть бочкиизолирующие шарики

Структурныепреимущества:Импеданс более стабилен, подходит для использования тока выше 10A
ПрименениеМетод:SMT & DIP Регулярное использование
Использование структурыпредосторожности:Не может превышать пределрабочий ход

Подпружиненный контакт Pogo Pin с чашечкой для пайки, производитель пружинных контактов Pogo Pin 5

E.Структураописание:Обе стороны поршняможно сжимать

Структурныепреимущества:Сохранить пространство структуры,длинные расстояния, большиесжатие доски доконтакт со советом директоров
ПрименениеМетод:Стыковка с бортом на борту
Использование структурыпредосторожности:Не может превышать пределрабочий ход

Подпружиненный контакт Pogo Pin с чашечкой для пайки, производитель пружинных контактов Pogo Pin 6



F. Структура- Что?описание:Комбинация из четырех частей

СтруктурныеПреимущества: высокая гладкость прессы, небольшое отклонение поршня, водонепроницаемость и пылезащищенность. Рабочий срок относительно длинный. Передавление не вызовет сбоя продукта.
ПрименениеМетод:Высокий ток, высокая производительность, водонепроницаемость и пылезащитность

Подпружиненный контакт Pogo Pin с чашечкой для пайки, производитель пружинных контактов Pogo Pin 7

GСтруктураописание:Среднее сжатие вала

Структурныепреимущества:Простая конструкция, может пропускать высокий ток.
ПрименениеМетод:Использование высокого тока при сварке
Использование структурыпредосторожности:Не может превышать предельный рабочий ход

Подпружиненный контакт Pogo Pin с чашечкой для пайки, производитель пружинных контактов Pogo Pin 8

H.Описание конструкции:Контакт сжатия шариков

Структурныепреимущества:Простая структура и легкая обработка
ПрименениеМетод:Небольшое использование рабочего хода
Использование структурыпредосторожности:
Не может превышать предельный рабочий ход

Области применения Pogo Pin:

Подпружиненный контакт Pogo Pin с чашечкой для пайки, производитель пружинных контактов Pogo Pin 9

Почему клиенты выбирают UPE?

1.Кондиционирование и гибкость

2.Быстрые образцы = более быстрое время выхода на рынок

3Каждый разъем проходит строгий контроль качества.Инспекция входящих материалов,Продолжающаяся проверка качества,100% окончательное тестирование,Отслеживаемость и соответствие)

4Гибкость контроля качества, ориентированная на клиента

5Содействие QC в реальном времени


Параметровые показатели пружинного соединителя Pogo Pin

Наименование деталей

Таблица характеристик параметров

Материя в бочках

Медь

Бериллиевая медь

Фосфор бронза



Материал плунгера

Медь

Бериллиевая медь

Фосфор бронза

Нержавеющая сталь

Опции весны

Стенли

Музыкальная проволока






Требования к покрытию


Золото-Ау




Серебро-Аг




Палладий-никель

(Pd-Ni)



Номинальный ток

1А, 2А, 3А, 5А, 15А или 30А (разные конструкции)

Номинальное напряжение

DC 12V 24V

Сопротивление на контакт

30 мΩ 50mΩ максимум. (спокойствие)

Испытание жизнеспособности

50, 000 циклов Min. 1000,000 циклов Max

Температура обратного потока.

265°, 4~5 секунд

Испытание надежности PIN-кода POGO

Сила удержания

При номинальном цикле 500±50 в час,50Минимально 1000 циклов


Влажность

EIA-364-31,Метод испытания II, условие A Испытуемый соединяет соединители с относительной влажностьюот 90% до 95% RH и температуры 40°C ± 2°C относительная влажность 96 ч- Да, сэр.


Устойчивость к нагреванию сварки




ОВОС-364-56,Процедура 5, уровень 2 265°C+10/-0°Cот 30 до 35 секунд




Солевой спрей



EIA-364-26,Условие испытания B - соединители, соединенные с соляным раствором 5±1%

концентрация, 35+1°C/-2°C на 48 часов.

Испытание силой пружины



Обычная процедура испытания силы, 100g±20g на рабочей высоте



Жизнь при температуре



EIA-364-17,Метод испытания A,Условие 4,Условие времени испытания A Субъект сочетается

соединители для 85°C± 2°C 96 часов.

Сплавляемость



EIA-364-52 Погружение в 265±5°C, 60/40±5% Sn/pb сварка в течение 4,0 ~ 5,0 секунды

Сопротивление на контакт



EIA-364-23 Измерение контактного сопротивления с испытательным током не более 100 мАи максимальное напряжение 20 мВ


ТОборудование для подстрекательства:

У нас есть независимая лаборатория, оснащенная соответствующим экспериментальным оборудованием, например:

Устройство для испытания силы введения,Двумерный проектор,толщиномер,Автоматическая инспекционная машина,Испытатель устойчивости изоляции

Металлографическая машина для полировки образцов,Испытатель соляного спрея,Измеритель повышения температуры тока,Инструмент кривой нагрузки,Автоматическая инспекционная машина,Проверка ROHS,Тестирующий грубость,Эластичный импедантный тестер,Тест на жизнь и т.д.


Конкурентные преимущества компании UPE:

1Высокотехнологичное производство
Использует передовые методы производства для превосходного качества продукции.


2Систематическая система управления
Упрощенные процессы обеспечивают эффективность и последовательность в производстве.


3Сертификация ISO 9001
Демонстрирует приверженность международным стандартам управления качеством.


4Соответствие RoHS
Все продукты отвечают требованиям ограничения опасных веществ (RoHS), обеспечивающим экологические и безопасные стандарты.


5.Краткое время разработки
Быстрее прототипирование и производственные циклы, что позволяет быстрее поставлять на рынок.


6Конкурентоспособные цены и стабильное качество
Экономически эффективные решения без ущерба для надежности.


Способ оплаты:

T/T (банковский перевод), PayPal, OCBC Bank

Рекомендация:

Используйте PayPal для образцов (более безопасно).

Используйте T/T для оптовых заказов (низкие сборы).


Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Груз:Воздушный, морской, экспресс

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
