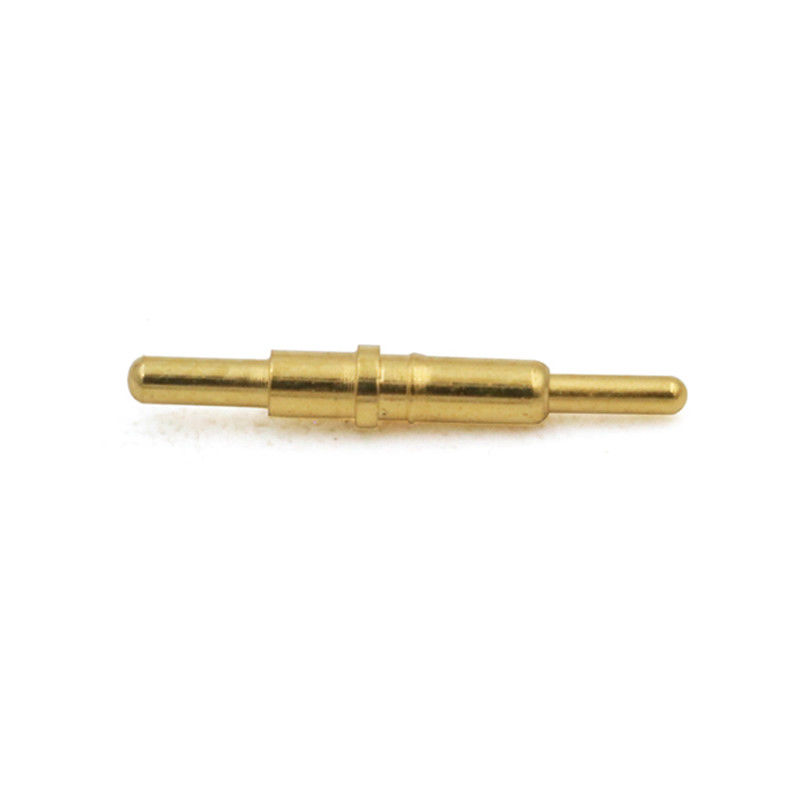

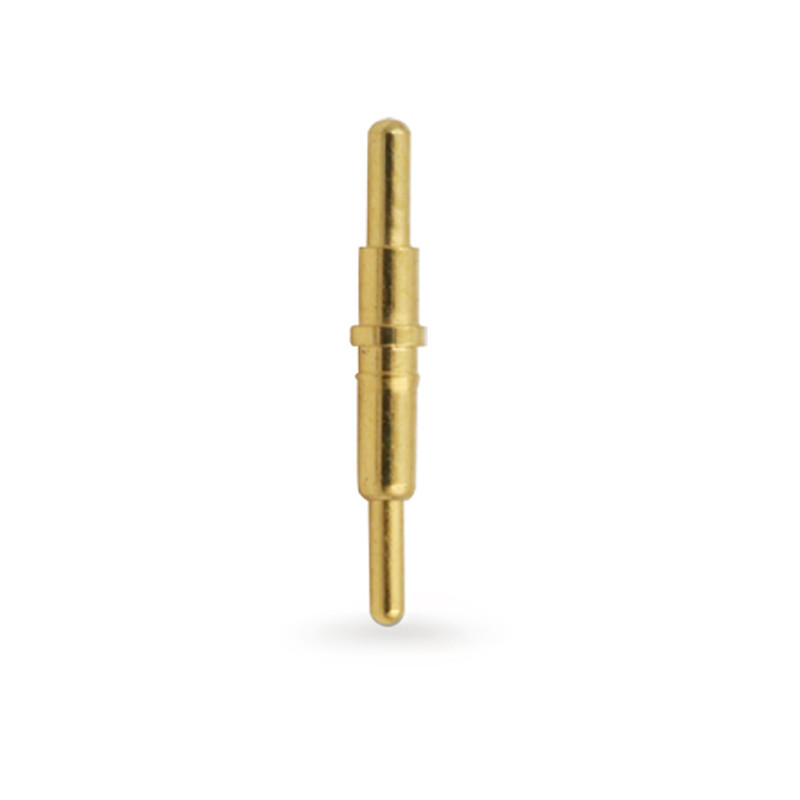

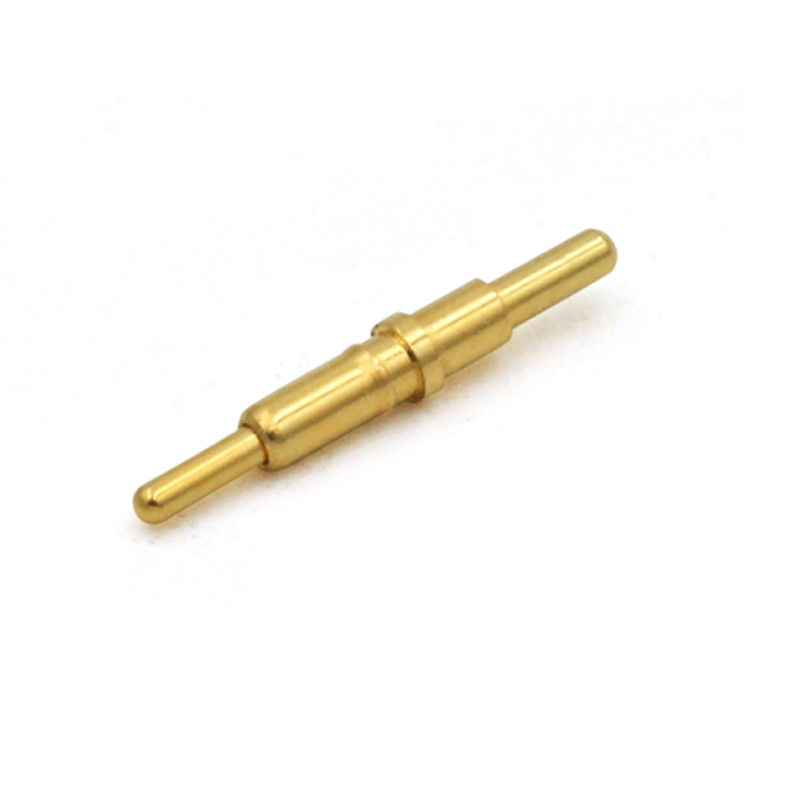

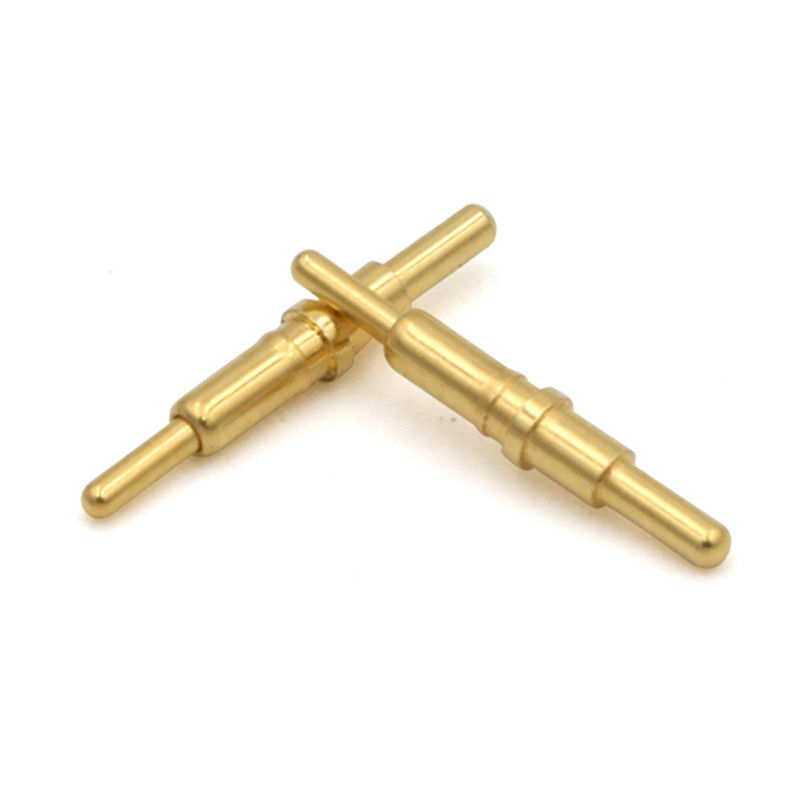

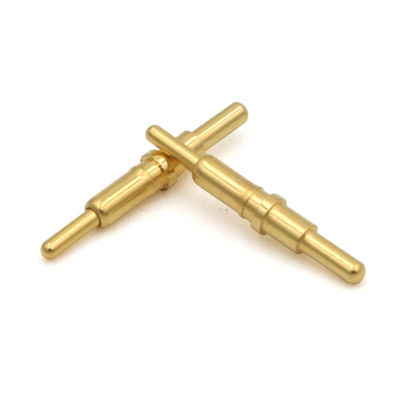

Медь двойная головка пружина загруженный контактный пин для крепления дистанционного управления.
UPE предоставляет профессиональные услуги по настройке POGO PIN, доступны различные формы, небольшая структура.Различные продукты и решения пого-пин могут быть разработаны в соответствии с различными потребностями клиентов.
Пин-пого - это тип электрического разъема, используемого для установления временного соединения между двумя схемами.позволяет сжиматься и поддерживать надежный контакт при нажатии на проводящую поверхность.
Список параметров Pogo Pin:
|
Имя
|
Пого-принт для сварки чашек
|
|
Проводка
|
Латунь C3604
|
|
В бочке
|
Латунь C3604
|
|
Весна
|
SUS304
|
|
Продолжительность службы
|
50000 циклов минут..
|
|
Контактное сопротивление
|
50 метров Макс (PIN).
|
|
Операционная температура
|
-40°C~+130°C в течение 24 часов.
|
|
Сопротивление продаже
|
260°C±5°C 20s±2s
|
|
Испытание соляным спреем
|
48 часов
|
|
Сертификация
|
Продукт, соответствующий требованиям ROHS или REACH
|
|
Испытание
|
100% открытое и короткое испытание
|
В соответствии с различными требованиями клиентов, у нас есть 8 типов внешней структуры POGO PIN для клиентов выбирают, для стандартного POGO PIN, UPE разработан общая высота продукта составляет 2,8 мм ~ 11.0 мм ((общая высота не включает длину хвоста DIP-пого-пина).
TНиже приведены 8 типов конструкций для вашей справки и выбора:
СМТ:Хорошая устойчивость, внизу ствола плоский дизайн дна, который легко сварки на ПХБ
ДИП:При сварке с ПХБ не будет отклонений, хороший эффект позиционирования и твердая
сварка.
Двойная голова:Конструкция двойной головки Pogo штифта обеспечивает дизайнерам большую гибкость в двунаправленной борту-на-борту
При подключении двойной шприц не нужно сварить.
Прямой угол: хвост Pogo Pin согнут, что дает дизайнерам больше возможностей для выбора в использовании пространства.
Кубок Солера:Подходит для кабельного продукта, легко сваривается проволокой
Тип винта:Продукты со специальными спецификациями могут удовлетворять различным потребностям клиентов, и могут быть настроены в соответствии с потребностями
клиентов.
Одночастичный типe:Он может передавать большие токи, быть настроенным в соответствии с требованиями клиентов и удовлетворять различным потребностям клиентов.
Тип сферического шара:Боковая сила доступна, и она может быть настроена в соответствии с требованиями клиента для удовлетворения различных потребностей клиента.
UPE Pogo Pin Внутренняя структура в соответствии с требованиями клиента, чтобы соответствовать подходящему
A.Структураописание:Стеклянный пластмасс для наклонного наклона
Структурныепреимущества:Обычное использование, стабильность импеданса.долгий срок службы
ПрименениеМетод:SMT & DIP Регулярное использование
Использование структурыпредосторожности:не может превышать предельный рабочий ход
B.Описание конструкции:Стубильник для бурения
Структурные преимущества:
В ограниченном пространстве поршень может выполнять максимальное сжатие.
Способ применения: SMT & DIP Регулярное использование
Осторожности при использовании конструкции:Не может превышать предельный ход и чрезмерный ток
C.Структураописание:Плюнгер для плоских
Структурныепреимущества:Поворачивание легко для машины, для пространственной структуры на основе A & B
ПрименениеМетод:SMT & DIP Регулярное использование
Использование структурыпредосторожности:Не может превышать предельный ход и чрезмерный ток
D.Структураописание:Внутренняя часть бочкиизолирующие шарики
Структурныепреимущества:Импеданс более стабилен, подходит для использования тока выше 10A
ПрименениеМетод:SMT & DIP Регулярное использование
Использование структурыпредосторожности:Не может превышать пределрабочий ход
E.Структураописание:Обе стороны поршняможно сжимать
Структурныепреимущества:Сохранить пространство структуры,длинные расстояния, большиесжатие доски доконтакт со советом директоров
ПрименениеМетод:Стыковка с бортом на борту
Использование структурыпредосторожности:Не может превышать пределрабочий ход
F. Структура- Что?описание:Комбинация из четырех частей
СтруктурныеПреимущества: высокая гладкость прессы, небольшое отклонение поршня, водонепроницаемость и пылезащищенность. Рабочий срок относительно длинный. Передавление не вызовет сбоя продукта.
ПрименениеМетод:Высокий ток, высокая производительность, водонепроницаемость и пылезащитность
G. Описание конструкции:Среднее сжатие вала
Структурныепреимущества:Простая конструкция, может пропускать высокий ток.
ПрименениеМетод:Использование высокого тока при сварке
Использование структурыпредосторожности:Не может превышать предельный рабочий ход
H.Описание конструкции:Контакт сжатия шариков
Структурныепреимущества:Простая структура и легкая обработка
ПрименениеМетод:Небольшое использование рабочего хода
Использование структурыпредосторожности:
Не может превышать предельный рабочий ход
Применение препарата:
1) ПКБ-карты;
2)Цифровые камеры/медицинские изделия/картушки для принтеров;
3) Ручка для гольфа/ Электрические транспортные средства/ Телефонные приложения;
4) Дефибриллятор сердца/Зарядка автомобиля/Очиститель воздуха;
5)Плоские светодиодные светильники/светодиодный флеш/таблет/ноутбук/ПК;
6)Силовой банк/Цифровой продукт/Малое бытовое электрическое применение;
7)Заряжающие изделия/Продукты передачи сигнала и т.д.
Почему клиенты выбирают UPE?
1.Кондиционирование и гибкость
2.Быстрые образцы = более быстрое время выхода на рынок
3Каждый разъем проходит строгий контроль качества.Инспекция входящих материалов,Продолжающаяся проверка качества,100% окончательное тестирование,Отслеживаемость и соответствие)
4Гибкость контроля качества, ориентированная на клиента
5Содействие QC в реальном времени
Параметровые показатели пружинного соединителя Pogo Pin
|
Наименование деталей
|
Таблица характеристик параметров
|
|
Материя в бочках
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
|
|
Материал плунгера
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
Нержавеющая сталь
|
|
Опции весны
|
Стенли
|
Музыкальная проволока
|
|
|
|
Требования к покрытию
|
Золото-Ау
|
Серебро-Аг
|
Палладий-никель
(Pd-Ni)
|
|
|
Номинальный ток
|
1А, 2А, 3А, 5А, 15А или 30А (разные конструкции)
|
|
Номинальное напряжение
|
DC 12V 24V
|
|
Сопротивление на контакт
|
30 мΩ 50mΩ максимум. (спокойствие)
|
|
Испытание жизнеспособности
|
50, 000 циклов Min. 1000,000 циклов Max
|
|
Температура обратного потока.
|
265°, 4~5 секунд
|
|
Испытание надежности PIN-кода POGO
|
|
Сила удержания
|
При номинальном цикле 500±50 в час,50Минимально 1000 циклов
|
|
Влажность
|
EIA-364-31,Метод испытания II, условие A Испытуемый соединяет соединители с относительной влажностьюот 90% до 95% RH и температуры 40°C ± 2°C относительная влажность 96 ч- Да, сэр.
|
|
Устойчивость к нагреванию сварки
|
ОВОС-364-56,Процедура 5, уровень 2 265°C+10/-0°Cот 30 до 35 секунд
|
|
Солевой спрей
|
EIA-364-26,Условие испытания B - соединители, соединенные с соляным раствором 5±1%
концентрация, 35+1°C/-2°C на 48 часов.
|
|
Испытание силой пружины
|
Обычная процедура испытания силы, 100g±20g на рабочей высоте
|
|
Жизнь при температуре
|
EIA-364-17,Метод испытания A,Условие 4,Условие времени испытания A Субъект сочетается
соединители для 85°C± 2°C 96 часов.
|
|
Сплавляемость
|
EIA-364-52 Погружение в 265±5°C, 60/40±5% Sn/pb сварка в течение 4,0 ~ 5,0 секунды
|
|
Сопротивление на контакт
|
EIA-364-23 Измерение контактного сопротивления с испытательным током не более 100 мАи максимальное напряжение 20 мВ
|
ТОборудование для подстрекательства:
У нас есть независимая лаборатория, оснащенная соответствующим экспериментальным оборудованием, например:
Устройство для испытания силы введения,Двумерный проектор,толщиномер,Автоматическая инспекционная машина,Испытатель устойчивости изоляции
Металлографическая машина для полировки образцов,Испытатель соляного спрея,Измеритель повышения температуры тока,Инструмент кривой нагрузки,Автоматическая инспекционная машина,Проверка ROHS,Тестирующий грубость,Эластичный импедантный тестер,Тест на жизнь и т.д.
Конкурентные преимущества компании UPE:
1Высокотехнологичное производство
Использует передовые методы производства для превосходного качества продукции.
2Систематическая система управления
Упрощенные процессы обеспечивают эффективность и последовательность в производстве.
3Сертификация ISO 9001
Демонстрирует приверженность международным стандартам управления качеством.
4Соответствие RoHS
Все продукты отвечают требованиям ограничения опасных веществ (RoHS), обеспечивающим экологические и безопасные стандарты.
5.Краткое время разработки
Быстрее прототипирование и производственные циклы, что позволяет быстрее поставлять на рынок.
6Конкурентоспособные цены и стабильное качество
Экономически эффективные решения без ущерба для надежности.
Способ оплаты:
T/T (банковский перевод), PayPal, OCBC Bank
Рекомендация:
Используйте PayPal для образцов (более безопасно).
Используйте T/T для оптовых заказов (низкие сборы).
Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день
Время производства:10-15 рабочих дней
Сделано для:Америка, Европа, Азия, Южная Африка
Срок сделки:EXW
Груз:Воздушный, морской, экспресс
Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
Упаковка и транспортировка
