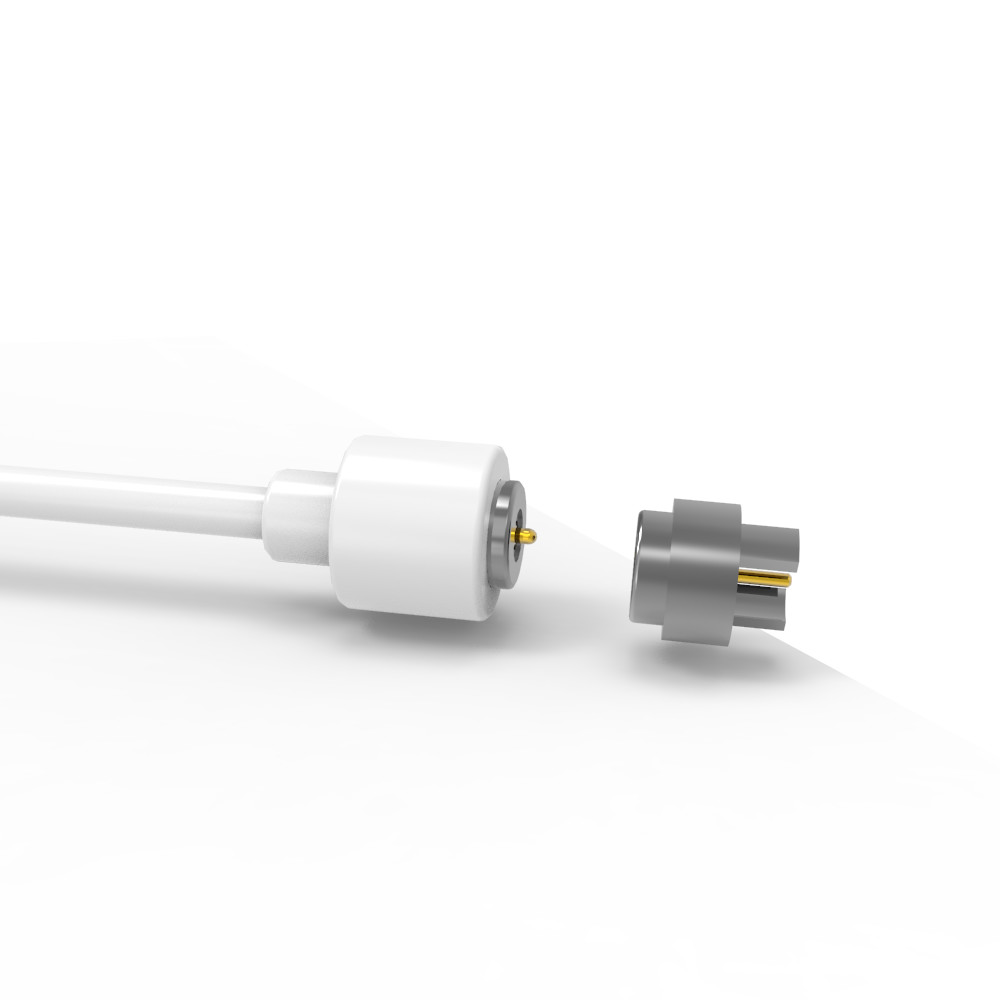

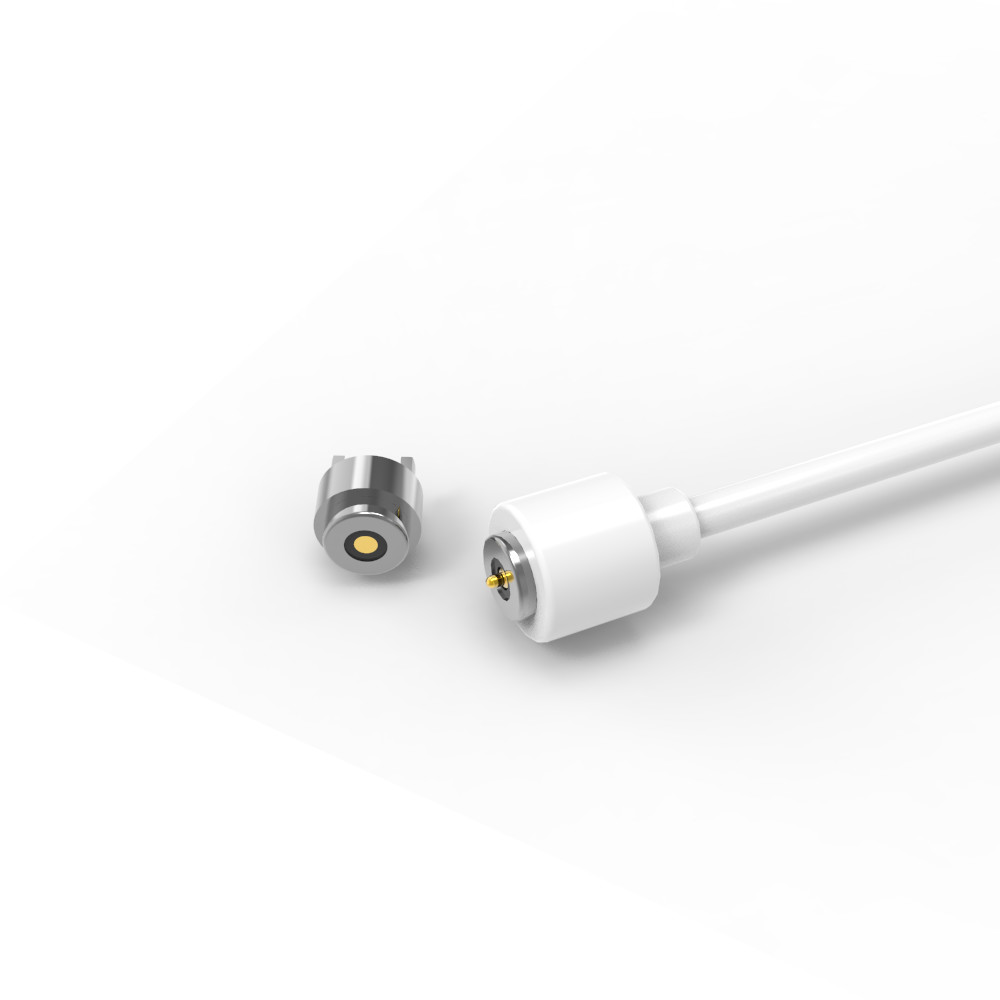

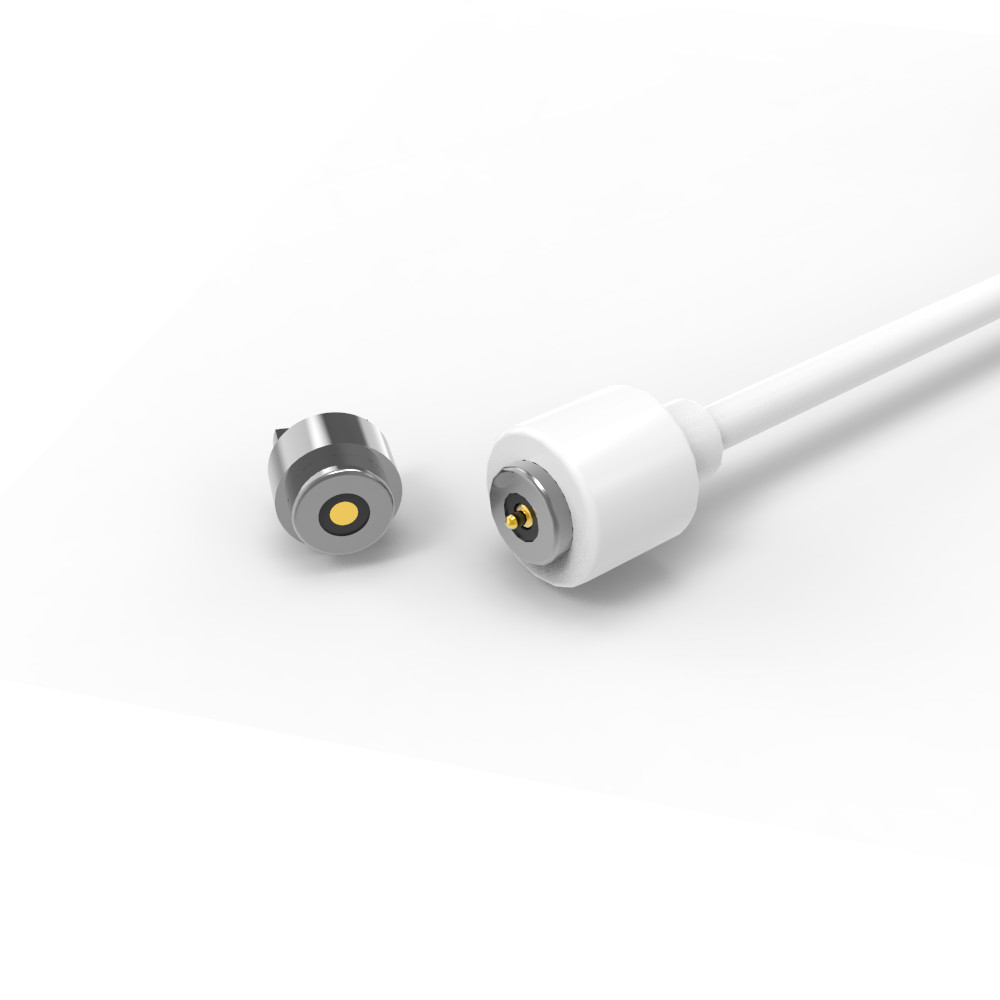

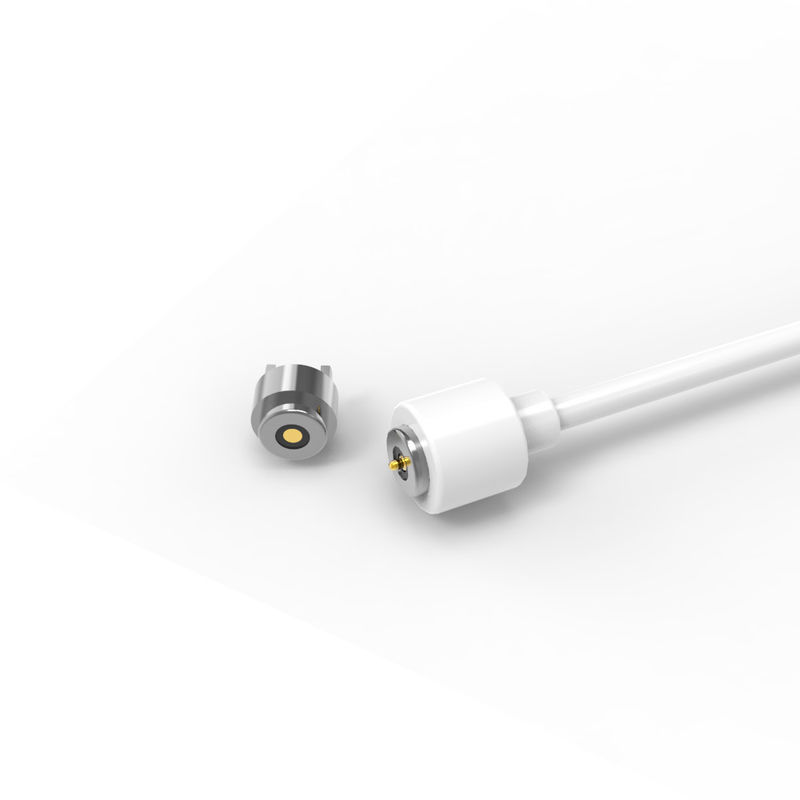

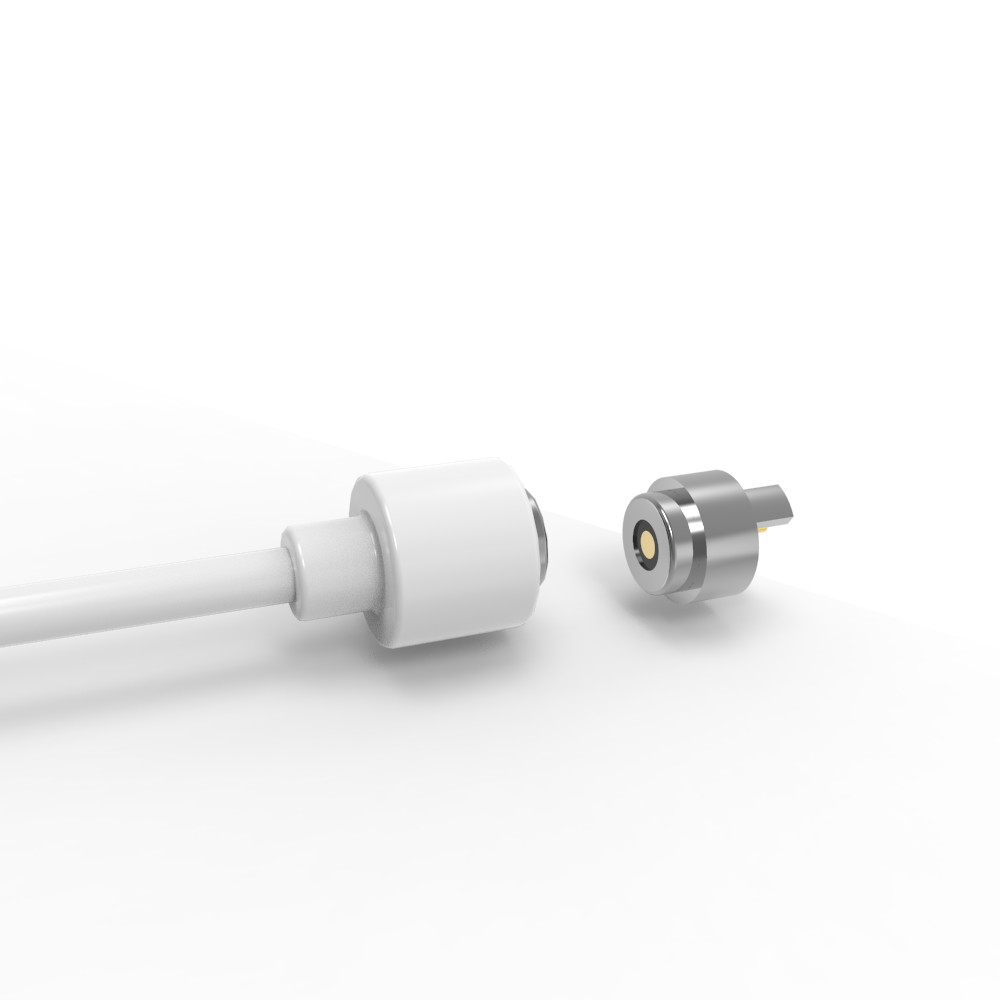

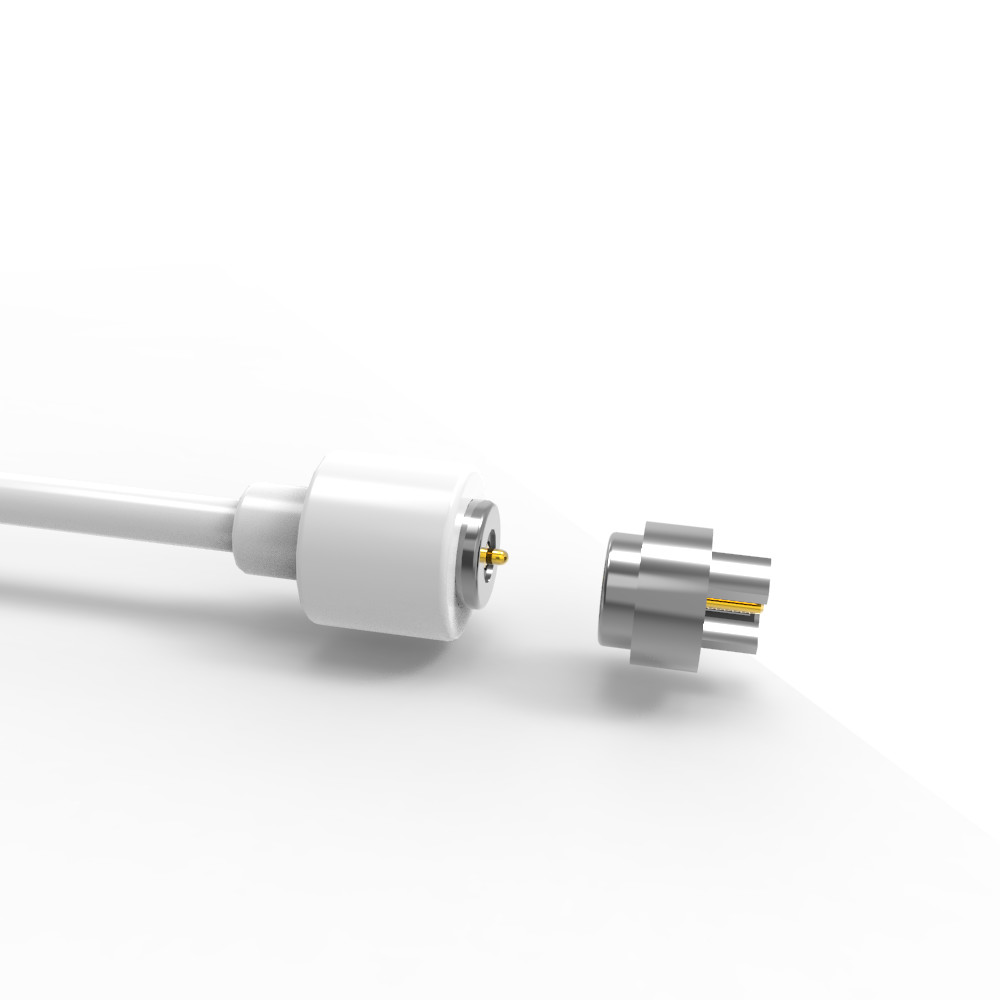

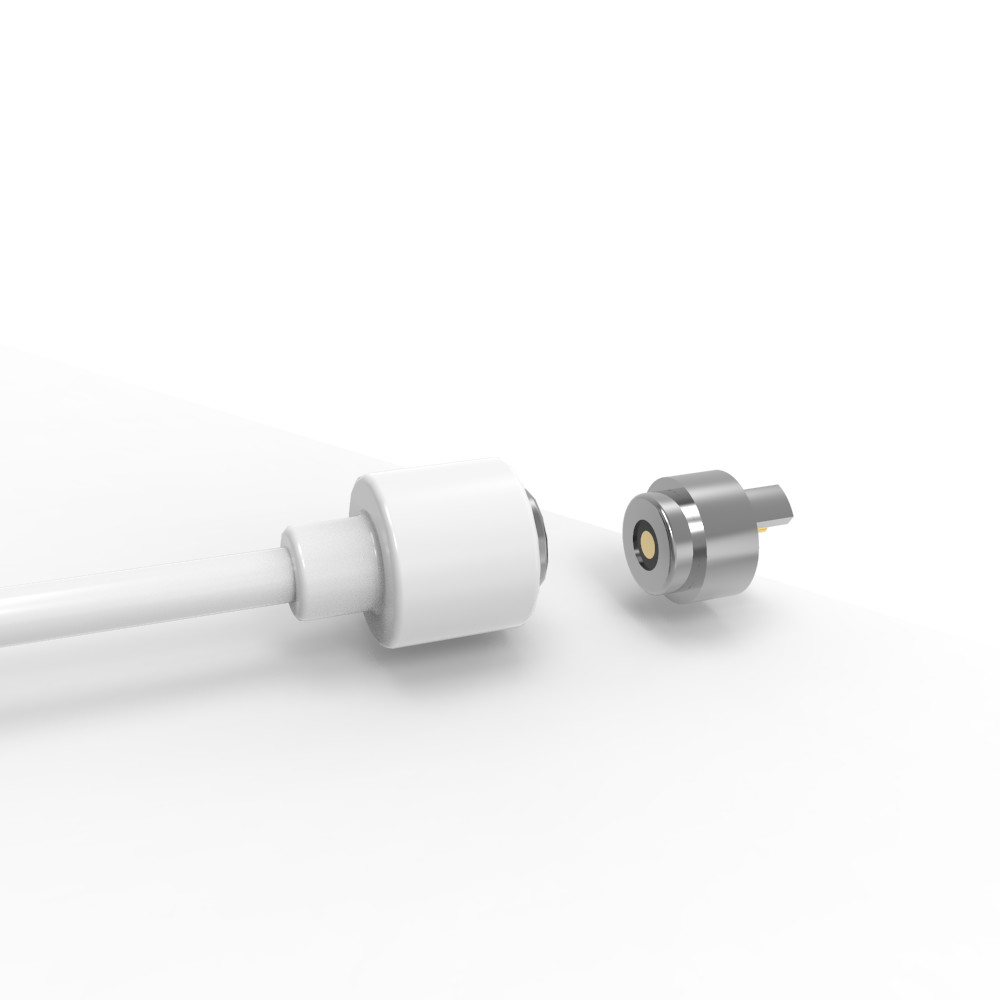

OD4.0mm Белый круговой магнитный кабель питания для электрических инвалидных колясок

OD4.0мм Белый 2-контактный круглый магнитный разъем кабеля питания для электрических инвалидных колясок.

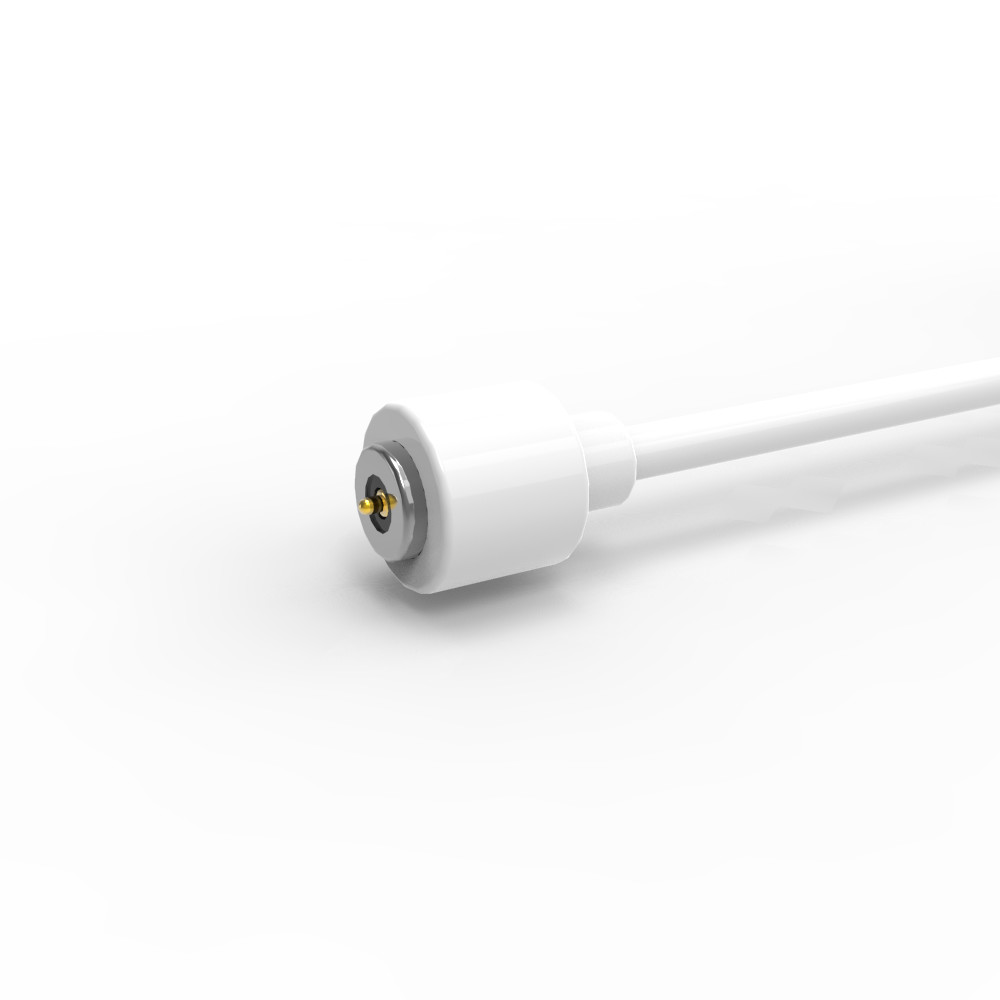

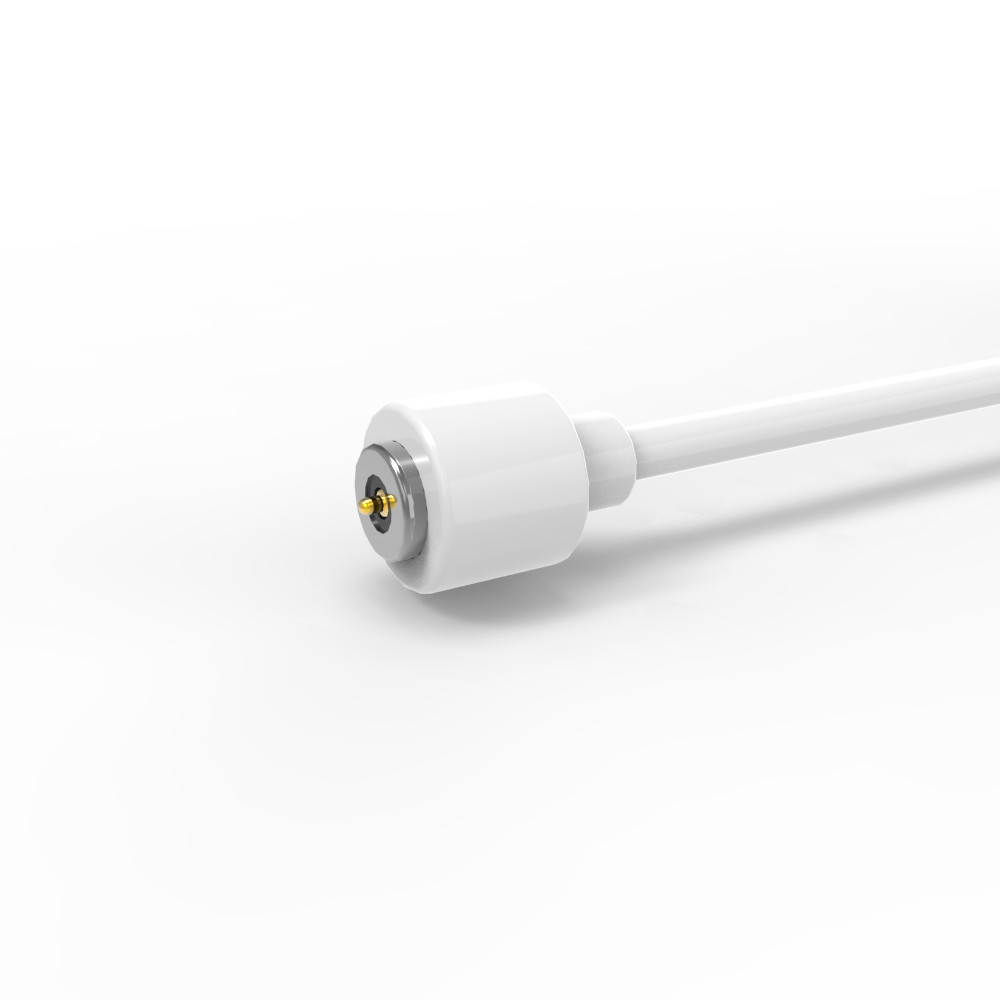

Штекерный магнитный кабельный разъем:
...Материалы:
Pogo Pin: Латунь (Плунжер и корпус с покрытием 5U" Min Au поверх 60~100U" Ni);
Корпус: Белый HTN+30%GF UL94 V-0;
Магнит: NdFeB N52 Покрытие Ni;
Кабель: Белый OD 2.0*2C( TC19*0.08),
Оболочка провода: Белый TPE 90A.
Оболочка разъема: Белый TPE 90A..
...Механические:
Усилие пружины: 50 г ± 10 г, при рабочем ходе 0,70 мм.
Полный ход: 0,90 мм.
Механический ресурс: 10000 циклов Мин..
...Электрические:
Напряжение: 12 В.
Ток: 1 А.
Сопротивление контакта: 50 мОм Макс (PIN).
100% проверка на обрыв и короткое замыкание.
..Продукт соответствует требованиям ROHS или REACH.
..Испытание солевым туманом: 48 ч.

Гнездовой магнитный разъем:

..Материалы:
PIN: Бессвинцовый C6801, покрытие 5U" Min Au поверх 60~100U"Ni;
Корпус: Белый HTN+30%GF UL94 V-0;
Корпус: Латунь C3602, покрытие Ni;
Магнит: NdFeB N52 Покрытие Ni
...Электрические:
Напряжение: 12 В.
Ток: 1,0 А.
Сопротивление контакта: 50 мОм Макс (PIN).
100% проверка на обрыв и короткое замыкание.
Продукт соответствует требованиям ROHS или REACH.
Испытание солевым туманом: 48 ч.

Описание применения продукта (не ограничиваясь следующим):
1. Пайка в плату PCB;
2. Формование и герметизация после пайки проводов;
3. Может быть добавлен переходной терминал этой платы PCB;
4. Литье под давлением с использованием встраиваемой формы;
5. Провода можно соединять напрямую.

Параметры круглых 2-контактных магнитных кабельных разъемов:

Технический чертеж круглого 2-контактного кабельного разъема

Технический чертеж круглого 2-контактного гнездового магнитного разъема

Рекомендуемая компоновка печатной платы

Преимущества магнитного разъема:

●Гуманизированный дизайн автоматического адсорбционного соединения;

●Гуманизированная защита от падения: легко извлекается из интерфейса зарядки, и устройство нелегко удалить;

●Срок службы: до 100 000-200 000 циклов;

●Водонепроницаемая конструкция: гнездовой конец устройства может быть пыленепроницаемым и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает передачу большого тока;

●Внешний вид магнитного разъема может быть подобран в соответствии с дизайном устройства заказчика;

●Конструкция продукта против короткого замыкания и защита от ошибок;

●Реализация высокочастотной передачи сигнала, может заменить традиционную функцию USB2.0 HDMI 1.3 для передачи видео и аудиосигнала

Применение продукции:

1. Носимые устройства, интеллектуальное оборудование для позиционирования, детские умные браслеты, умные часы, носимые мобильные телефоны, Bluetooth-гарнитуры и т. д.) кабель для передачи данных, кабель для зарядки, соединение конца провода магнитной полосы
2. Медицинское оборудование, беспроводное оборудование, оборудование для передачи данных, телекоммуникационное оборудование, оборудование автоматизации и промышленное оборудование, аудиовизуальное оборудование
3. Авиация, аэрокосмическая электроника, военная связь
4. Автомобили, автомобильная навигация, испытательное и измерительное оборудование
5. Бытовая электроника (мобильные телефоны, планшетные компьютеры, Bluetooth-гарнитуры, камеры, часы, портативные потребительские электронные продукты и многие другие электронные области.)

Почему стоит выбрать нас?

Приверженность качеству и партнерству

Руководствуясь принципами качества, честности и исключительного обслуживания,

мы искренне надеемся на сотрудничество с большим количеством партнеров для достижения взаимного успеха.

От закупки материалов и пробных образцов пресс-форм до полномасштабного производства,

мы проводим строгие послойные проверки и всесторонний контроль качества.

Это гарантирует, что каждый продукт соответствует требованиям заказчика, а процент брака не превышает 98%.

Отдавая приоритет точности и надежности на каждом этапе, мы гарантируем неизменное превосходство в поставках.

Непрерывные инновации для совершенства

Чтобы оставаться впереди на конкурентном рынке и обеспечивать превосходное качество продукции,

наша компания никогда не прекращает инвестировать в передовые технологии и современное оборудование.

Постоянно совершенствуя наши возможности, мы гарантируем, что каждый продукт соответствует самым высоким стандартам производительности и надежности.

Как разместить заказ на магнитный кабельный разъем
* Определите свои требования (Тип разъема, необходимое количество, индивидуальные требования, технические характеристики)

*Обсудите цены и условия (могут применяться скидки при оптовых закупках).

*Подтвердите детали заказа (тип разъема, количество, настройка).

*Осуществите оплату (через PayPal, банковский перевод или другие безопасные способы).

*Доставка и проверка качества
*Отслеживайте отправку.

*Осмотрите продукт по прибытии, чтобы убедиться в качестве.

Условия оплаты: T/T, 50% депозит, 50% остаток

Способ оплаты: T/T, PayPal, OCBC

Время выполнения образца: Образец из наличия 2-3 рабочих дня / индивидуальный образец 5-7 рабочих дней

Время выполнения заказа:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Условия поставки: EXW

Фрахт: Авиа, Море, Экспресс

Сервис: Высокое качество по разумной цене, обслуживание OEM, любой специальный размер, цвет, дизайн приемлемы
