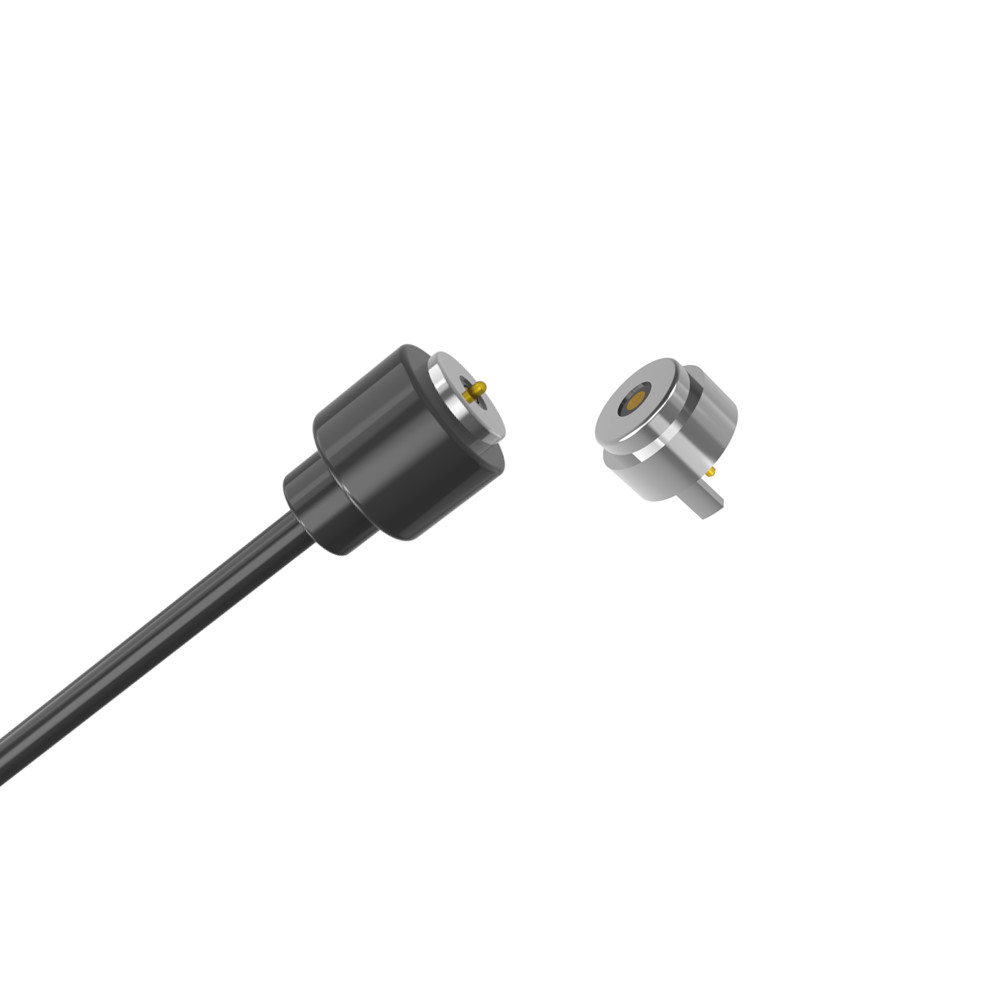

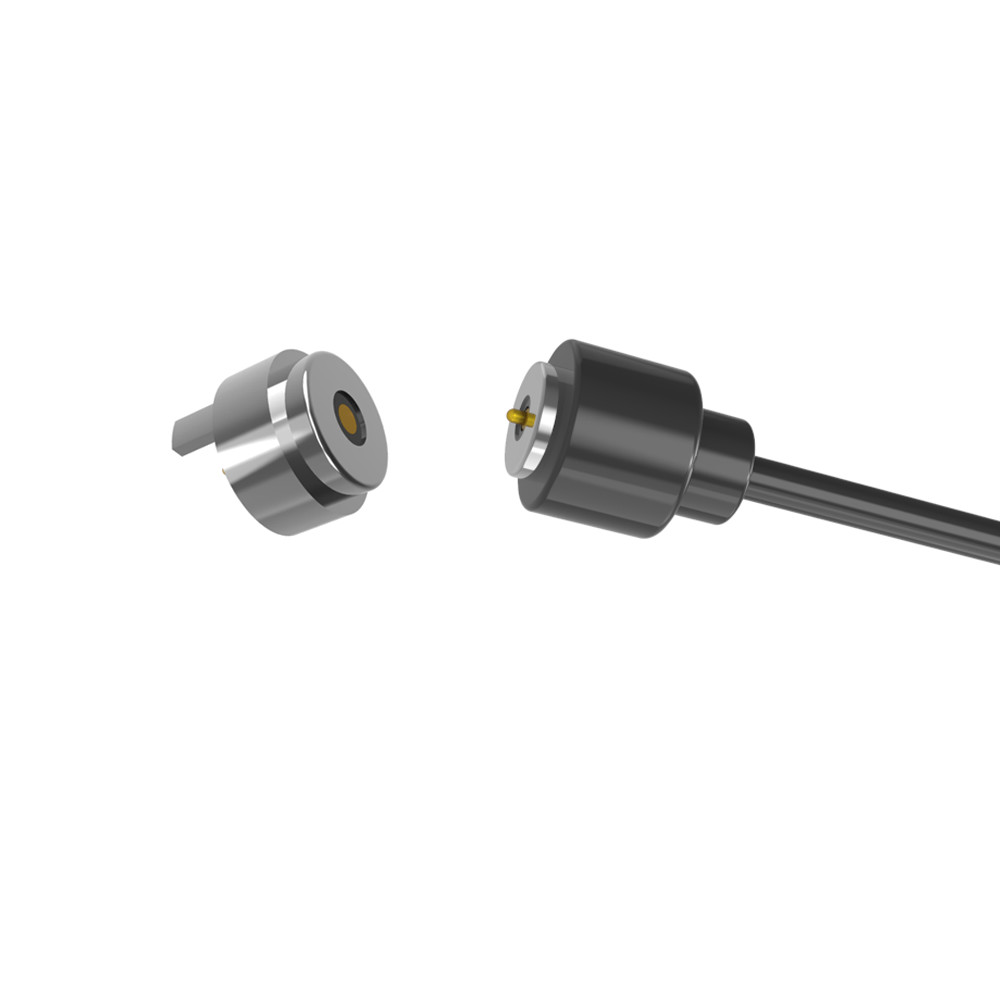

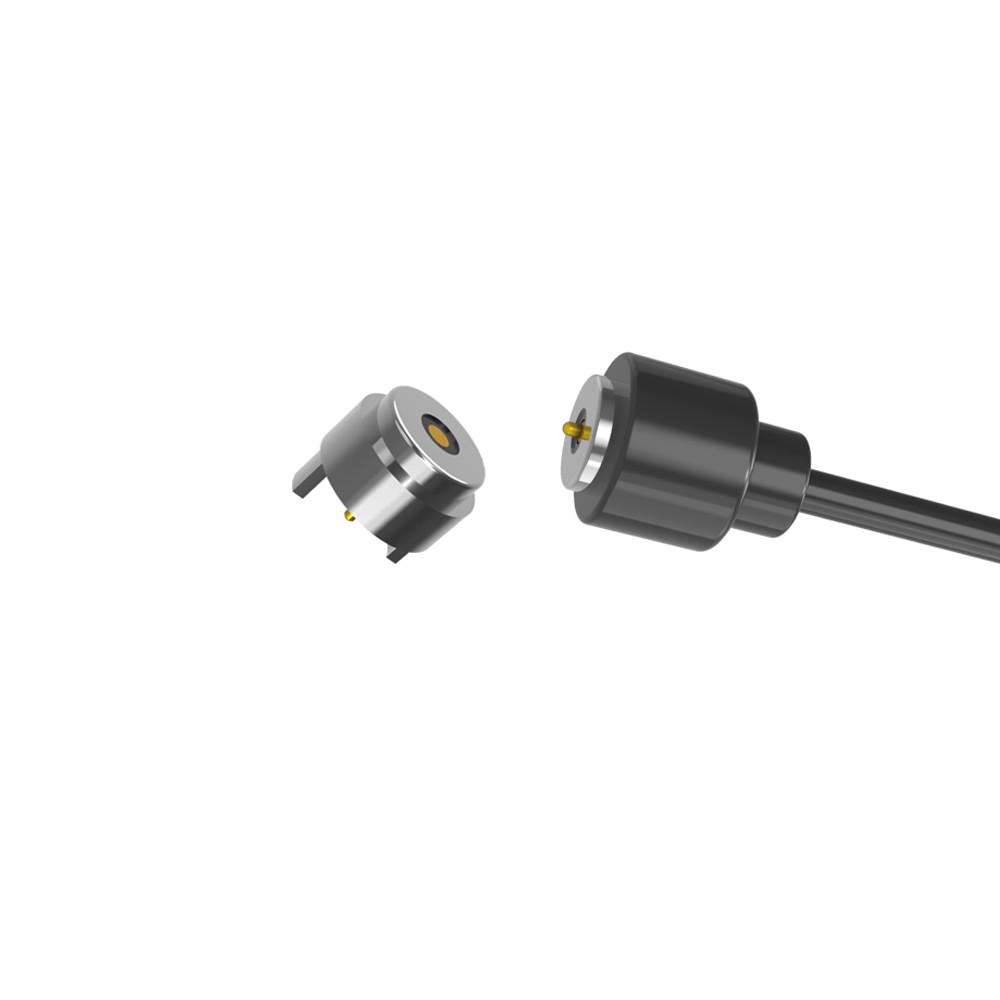

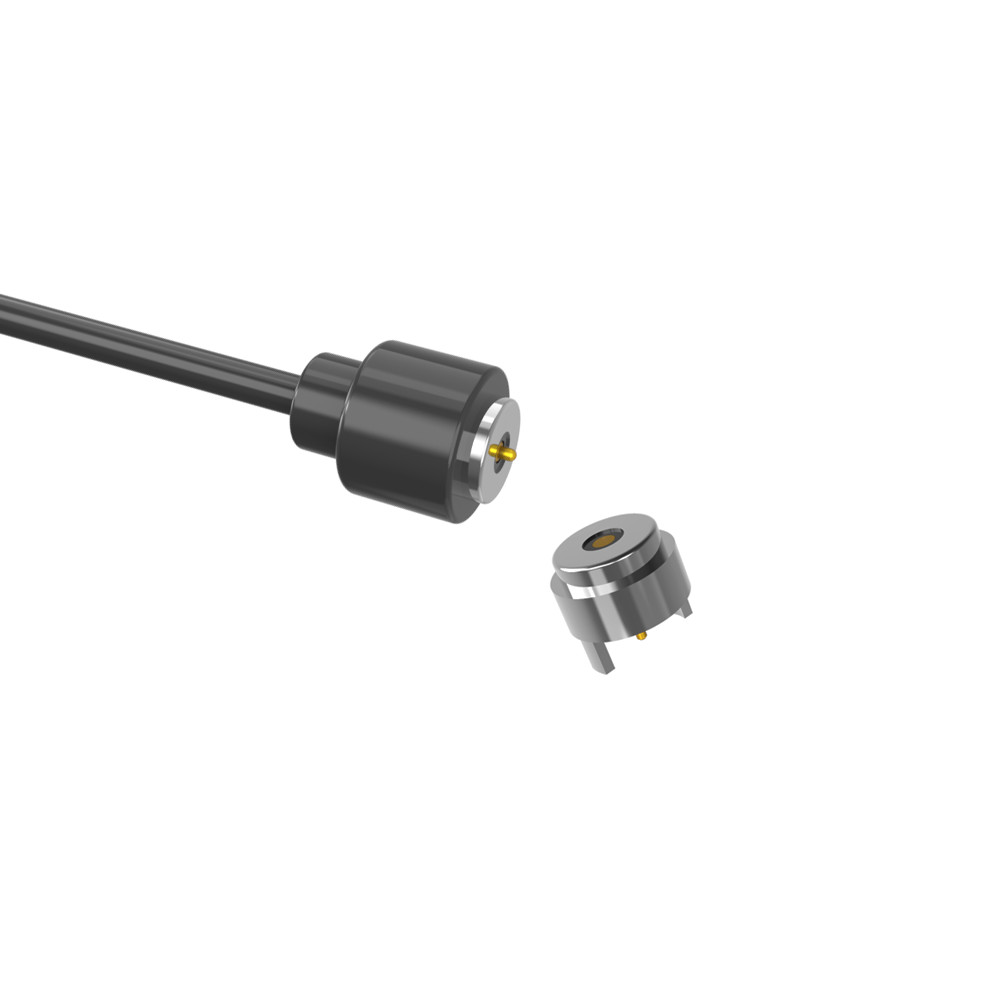

Круглый магнитный разъем постоянного тока 5,0 мм, штекер и розетка, с черным кабелем

5,0-мм круглый штекерный и гнездовой магнитный разъем постоянного тока с черным кабелем.

UPE: Ваш специалист по изготовлению магнитных разъемов и кабелей на заказ

Профессиональное проектирование и производство: UPE - ведущий производитель, специализирующийся на высококачественных магнитных разъемах и магнитных кабельных разъемах. Мы сочетаем надежную инженерию с точным производством.

Кастомизация - это главное: Наша внутренняя команда профессиональных дизайнеров работает непосредственно с вами, чтобы понять ваши уникальные требования. Мы не просто предлагаем стандартные продукты; мы преуспеваем в кастомизации магнитных разъемов.

Решения, а не просто продукты: Мы разрабатываем и поставляем индивидуальные решения для магнитных разъемов с пружинными контактами, чтобы решить ваши конкретные задачи подключения. Независимо от ваших потребностей, UPE может спроектировать оптимальное магнитное соединение.

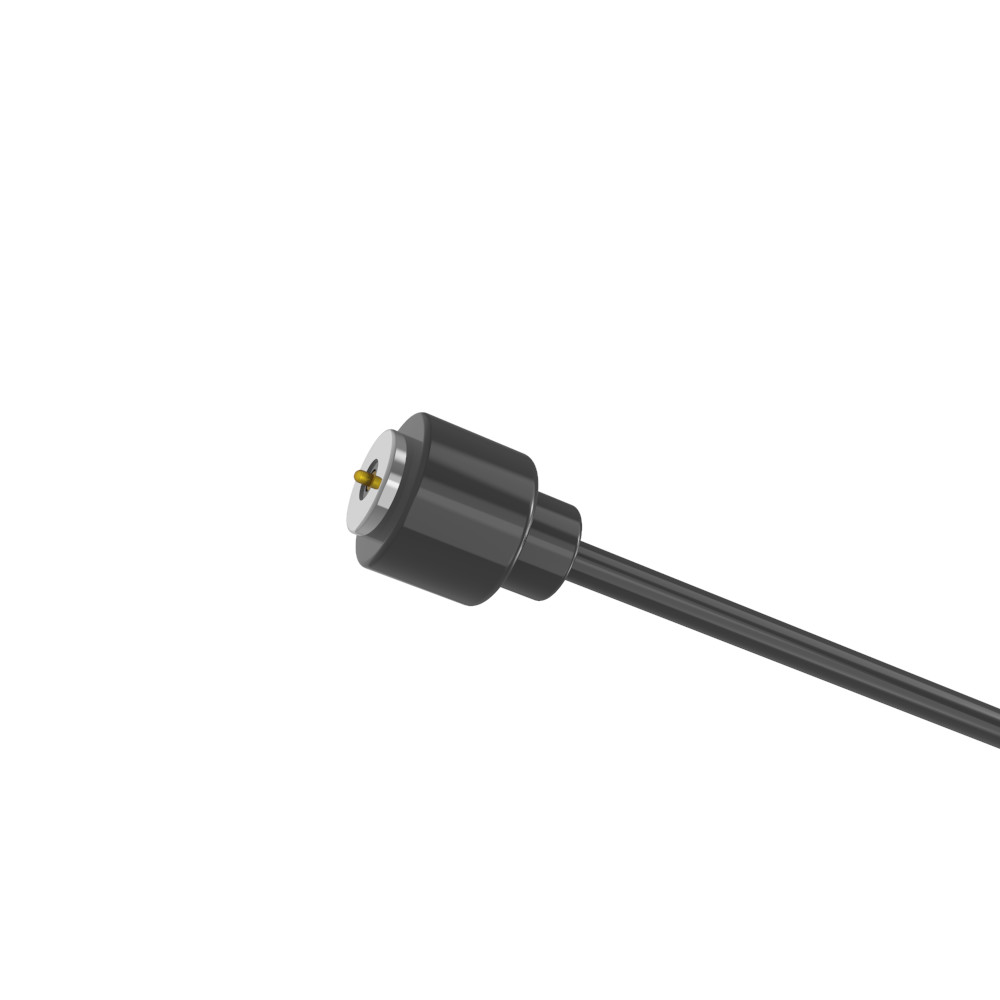

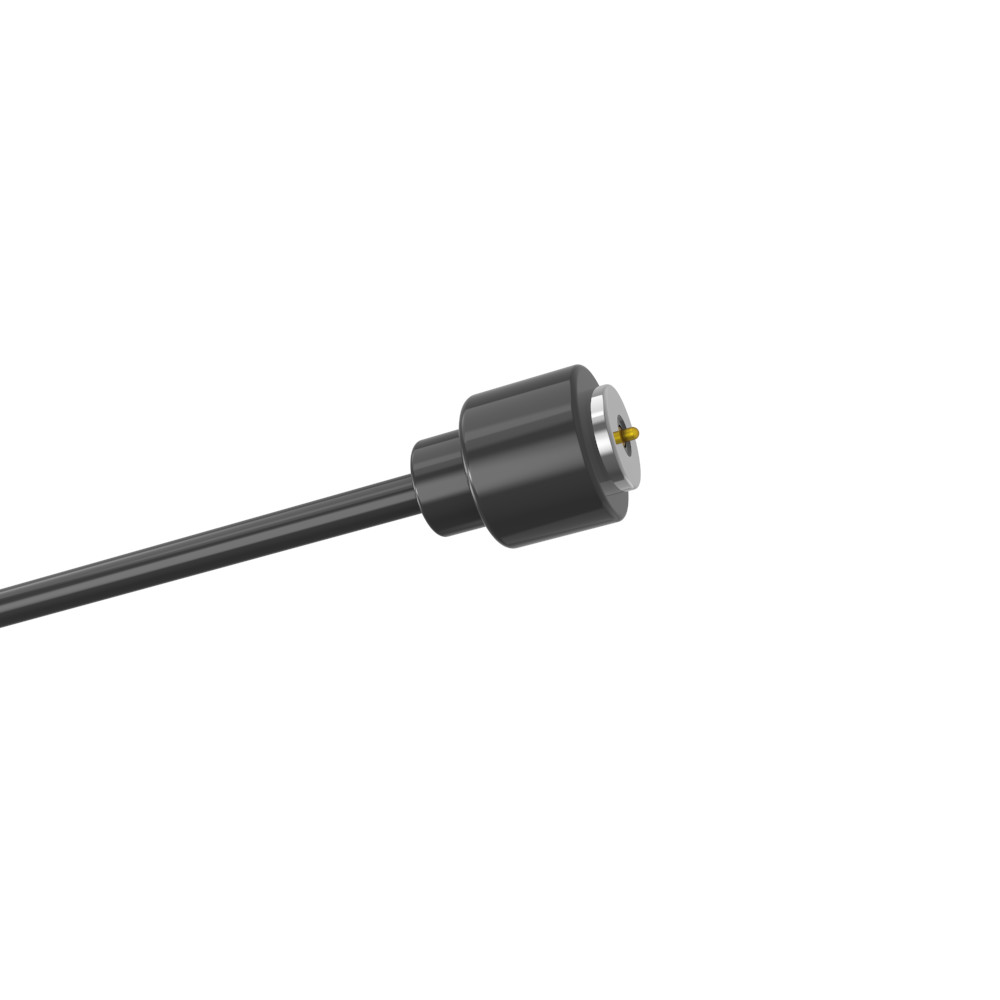

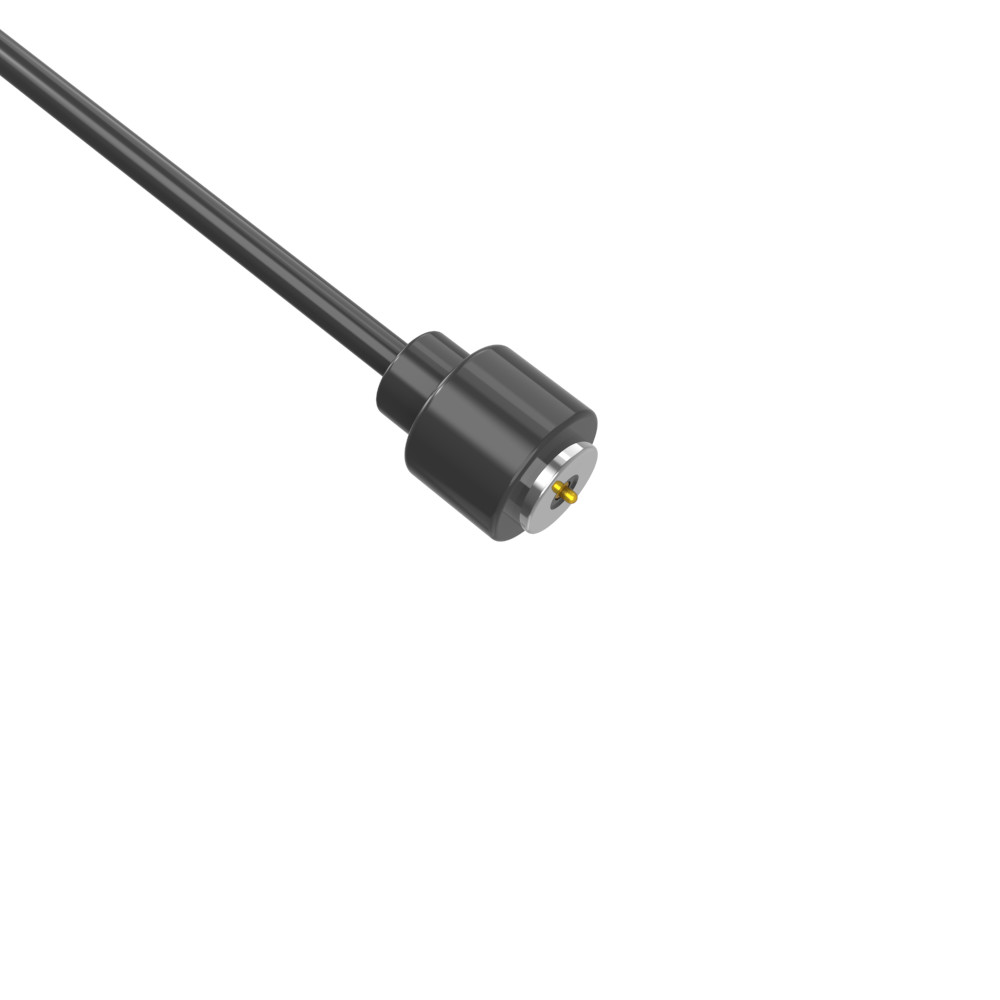

Штекерный магнитный кабельный разъем:
...Материалы:
Пружинный контакт: латунь (плунжер и корпус с покрытием 5U" Min Au поверх 60~100U" Ni);
Корпус: черный HTN+30%GF UL94 V-0;
Магнит: NdFeB N52 с покрытием Ni;
Кабель: черный OD 2.0*2C (TC19*0.08),
Оболочка провода: черный TPE 90A.
Оболочка разъема: черный TPE 90A..
...Механические характеристики:
Усилие пружины: 50 г±10 г, при рабочем ходе 0,70 мм.
Полный ход: 0,90 мм.
Механический ресурс: не менее 10000 циклов..
...Электрические характеристики:
Напряжение: 12 В.
Ток: 1 А.
Контактное сопротивление: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
..Продукт соответствует требованиям ROHS или REACH.
..Испытание соляным туманом: 48 ч.

Гнездовой магнитный разъем:

..Материалы:
PIN: бессвинцовый C6801, покрытие 5U" Min Au поверх 60~100U"Ni;
Корпус: черный HTN+30%GF UL94 V-0;
Корпус: латунь C3602 с покрытием Ni;
Магнит: NdFeB N52 с покрытием Ni
...Электрические характеристики:
Напряжение: 12 В.
Ток: 1,0 А.
Контактное сопротивление: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
Продукт соответствует требованиям ROHS или REACH.
Испытание соляным туманом: 48 ч.

Описание применения продукта (не ограничиваясь следующим):
1. Пайка в плату PCB;
2. Формование и инкапсуляция после пайки проводов;
3. Может быть добавлен переходной терминал этой платы PCB;
4. Литье под давлением с использованием встраиваемой формы;
5. Провода можно соединять напрямую.

Параметры круглых 2-контактных магнитных кабельных разъемов:

Технический чертеж круглого 2-контактного кабельного разъема

Технический чертеж круглого 2-контактного гнездового магнитного разъема

Рекомендациирекомендуемая компоновка печатной платы

Преимущества магнитного разъема:

● Гуманизированный дизайн автоматического соединения с опытом адсорбции;
● Гуманизированная защита от падения: легко извлекается из интерфейса зарядки,
и устройство нелегко удалить;
● Срок службы: до 100 000-200 000 циклов;
● Водонепроницаемая конструкция: гнездовой конец устройства может быть пыленепроницаемым и водонепроницаемым (IPX8);
● Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает передачу большого тока;
● Внешний вид магнитного разъема может быть подобран в соответствии с
дизайном устройства заказчика;
● Конструкция продукта против короткого замыкания и защита от ошибок;
● Реализация высокочастотной передачи сигнала, может заменить традиционный USB2.0
HDMI 1.3 функция передачи видео и аудиосигнала

Применение продукции:
