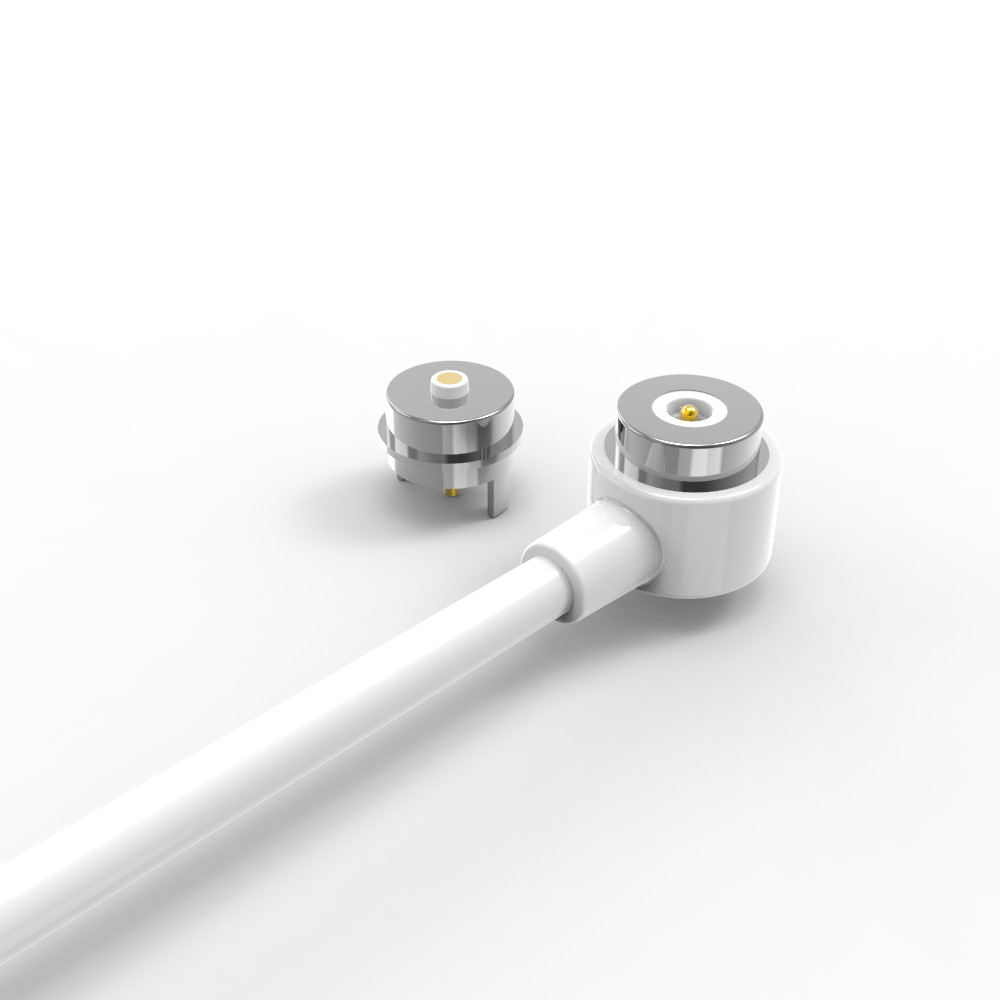

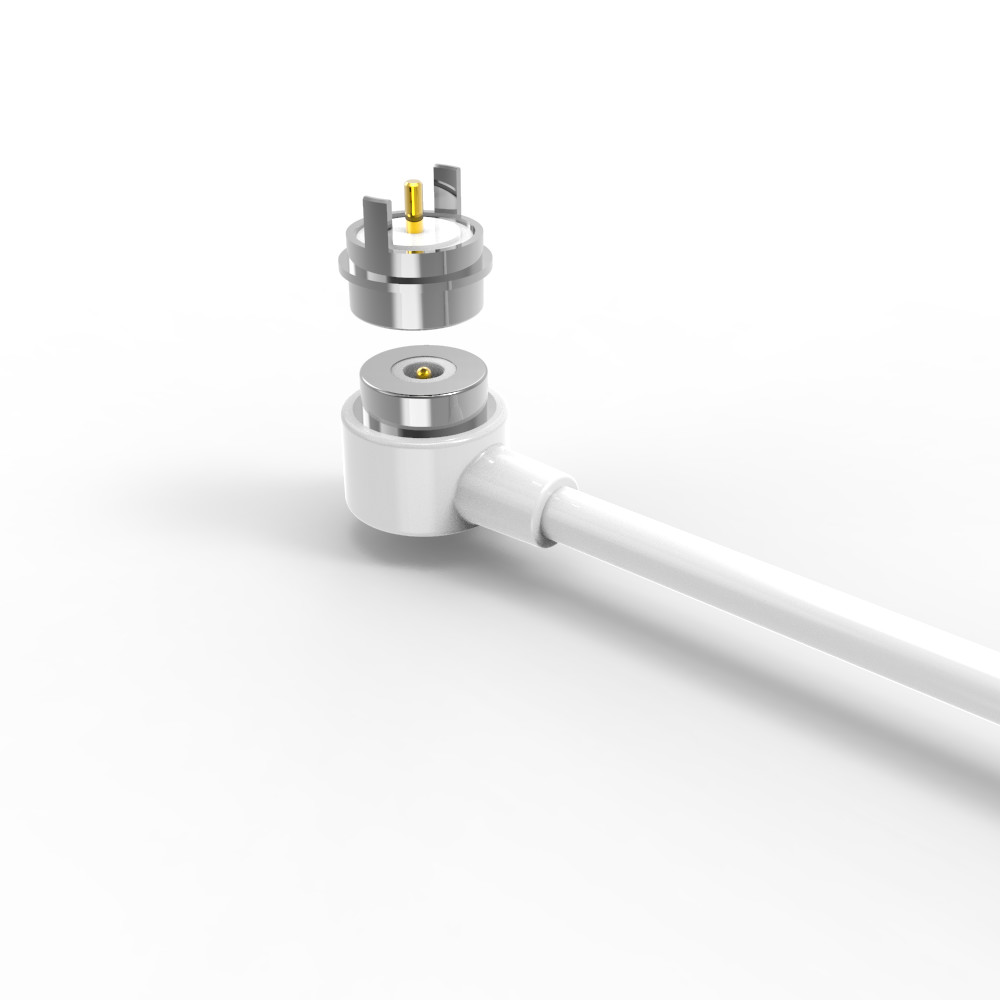

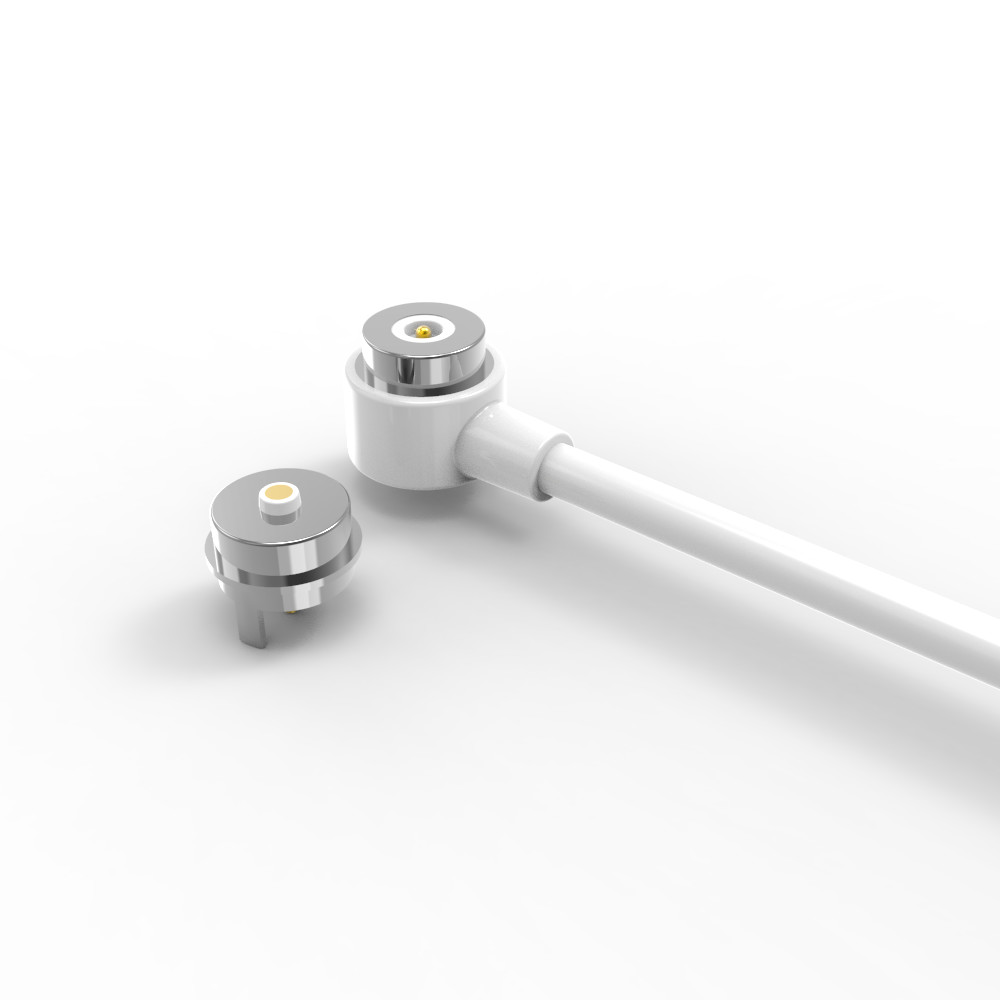

6.0мм 2 булавки магнитное зарядное USB кабельное разъединение с белым TPE кабелем

Магнитный зарядный кабель с 2 контактами 6,0 мм и белым кабелем из TPE.

UPE - профессиональный производитель магнитных разъемов и магнитных кабельных разъемов.

У нас есть собственные профессиональные дизайнеры, которые удовлетворят любые ваши требования и предоставят услуги по настройке магнитных разъемов. Различные продукты и решения с магнитными контактами pogo pin могут быть разработаны в соответствии с различными потребностями клиентов.

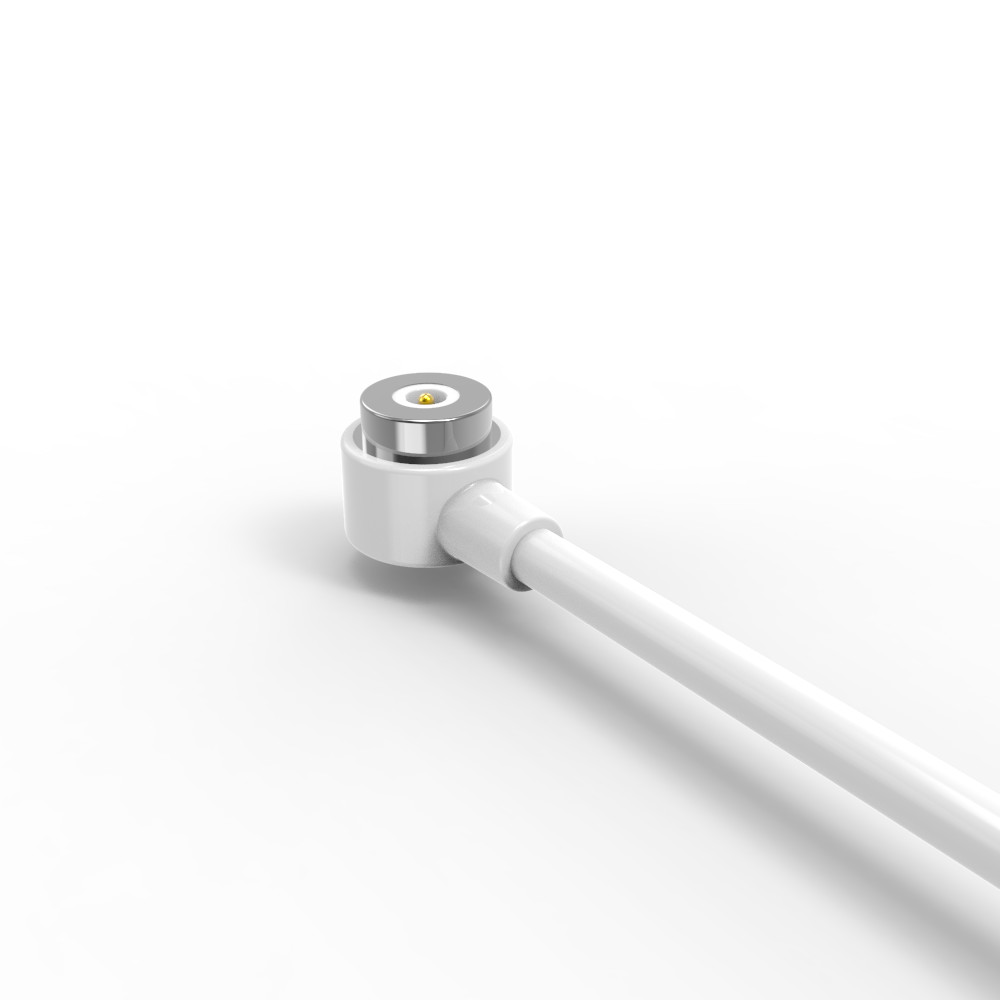

Штекерный магнитный кабельный разъем:

1. Материалы и конструкция (премиум-класса и долговечные):

Контакты Pogo: латунная основа с высококачественным покрытием (60~100µ" Ni под 5µ" Au), обеспечивающим превосходную коррозионную стойкость, низкое контактное сопротивление и долговечность.

Корпус: белый LCP+30%GF UL94 V-0

Магнит: NdFeB N52 (с никелевым покрытием) – лучшая в отрасли магнитная сила (класс N52) для надежного соединения с защитой от коррозии.

Кабель и оболочки:

Кабель: OD 2,5 мм, 2-жильный (43x0,08 мм луженые медные жилы).

Разъем и оболочки проводов: белый TPE 90A – гибкий, устойчивый к истиранию и эстетически согласованный.

2. Механические характеристики (точность проектирования):

Усилие пружины: 50 г ±10 г при рабочем ходе 0,40 мм – оптимизировано для стабильного контактного давления и простого соединения.

Ход: полный ход 0,60 мм (рабочий ход 0,40 мм).

Срок службы: 10 000+ циклов – надежная конструкция для высокой частоты

3. Электрическая надежность (проверено и сертифицировано):

Номинальные параметры: 12 В / 2 А – подходит для передачи данных/питания малой мощности (например, носимые устройства, устройства IoT).

Контактное сопротивление: ≤50 мΩ на контакт (обеспечивает минимальное падение напряжения).

Тестирование: 100% проверка на обрыв/короткое замыкание + 48 часов солевого тумана (подтверждение коррозионной стойкости).

Соответствие: ROHS/REACH – экологически безопасно для мировых рынков.

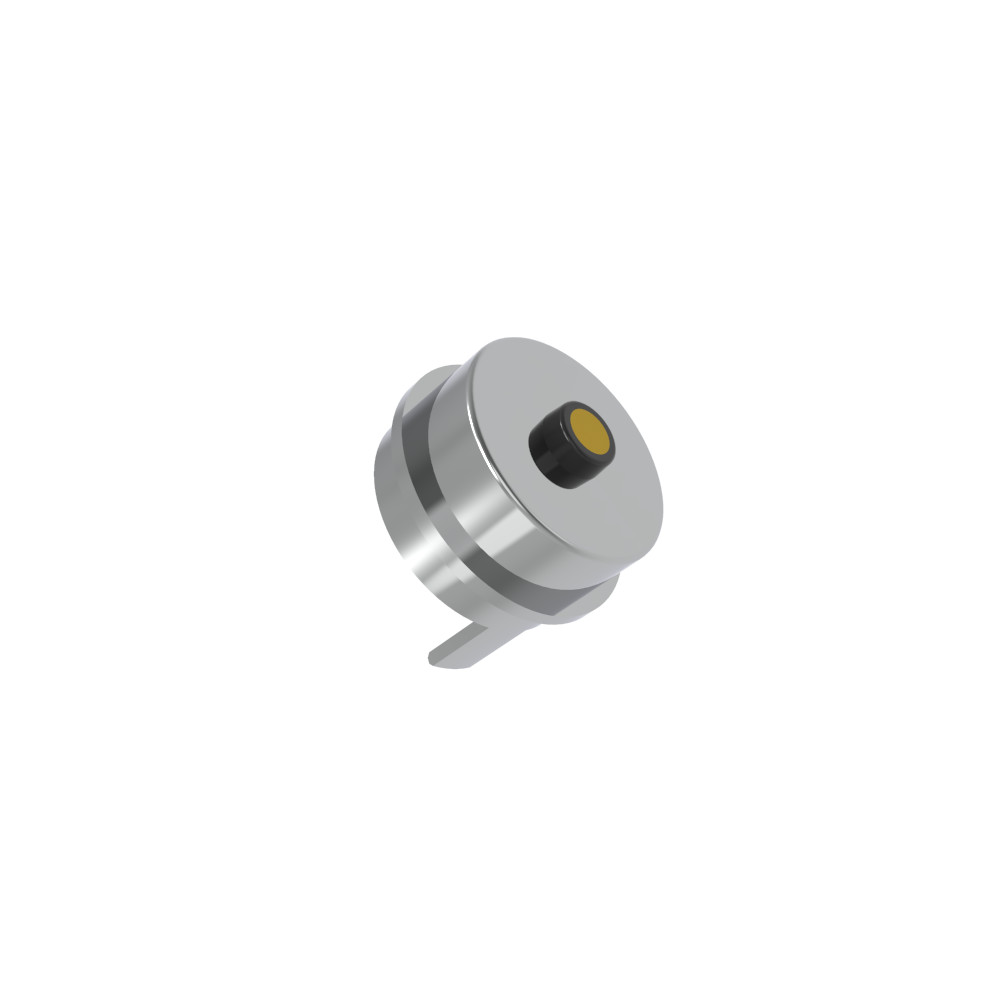

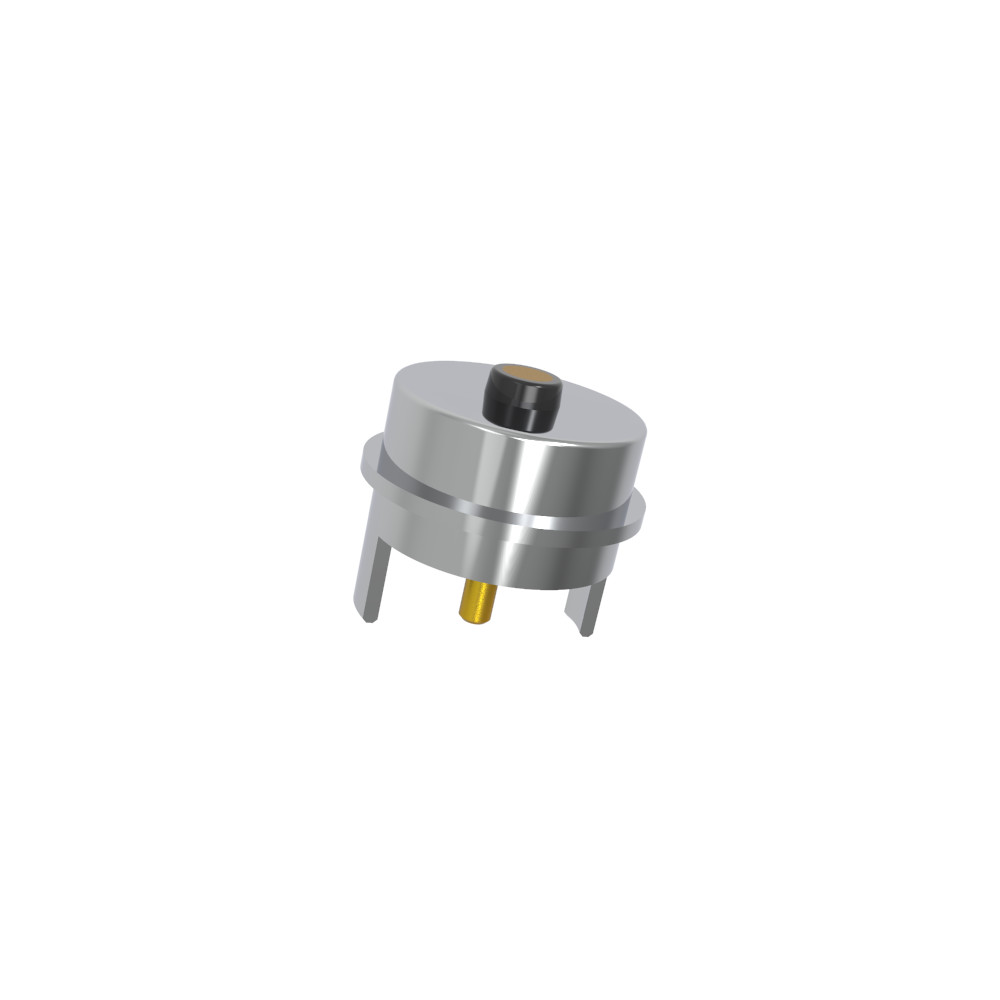

Гнездовой магнитный разъем:

..Материалы:
PIN: бессвинцовый C6801, покрытие 5U" Min Au поверх 60~100U"Ni ;
Корпус: белый LCP+30%GF UL94 V-0
Shel1: бессвинцовый C6801, никелирование;
Магнит: NdFeB N52, никелирование
...Электрические:
Напряжение: 12 В.
Ток: 3,0 А.
Контактное сопротивление: 50 мΩ Макс (PIN).
100% проверка на обрыв и короткое замыкание.
Продукт соответствует требованиям ROHS или REACH.
Испытание солевым туманом: 48 ч.

Описание применения продукта (не ограничиваясь следующим):
1. Вставка в плату PCB;
2. Формование и инкапсуляция после сварки проводов;
3. Может быть добавлен переходной терминал этой платы PCB;
4. Литье под давлением с использованием встраиваемой формы;
5. Провода можно соединять напрямую.

Параметры круглых 2-контактных магнитных кабельных разъемов:

Технический чертеж круглого 2-контактного кабельного разъема

Технический чертеж круглого 2-контактного гнездового магнитного разъема

Рекомендациирекомендуемая компоновка печатной платы

Преимущества магнитного разъема:

●Гуманизированный дизайн автоматического соединения с адсорбцией;

●Гуманизированная защита от падения: легко извлекается из интерфейса зарядки, и устройство нелегко удалить;

●Срок службы: до 100 000-200 000 циклов;

●Водонепроницаемая конструкция: гнездовой конец устройства может быть пыленепроницаемым и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает передачу большого тока;

●Внешний вид магнитного разъема может быть подобран в соответствии с дизайном устройства клиента;

●Конструкция продукта против короткого замыкания и защита от ошибок;

●Реализация высокочастотной передачи сигнала, может заменить традиционную функцию USB2.0 HDMI 1.3 Передача видео и аудиосигнала
