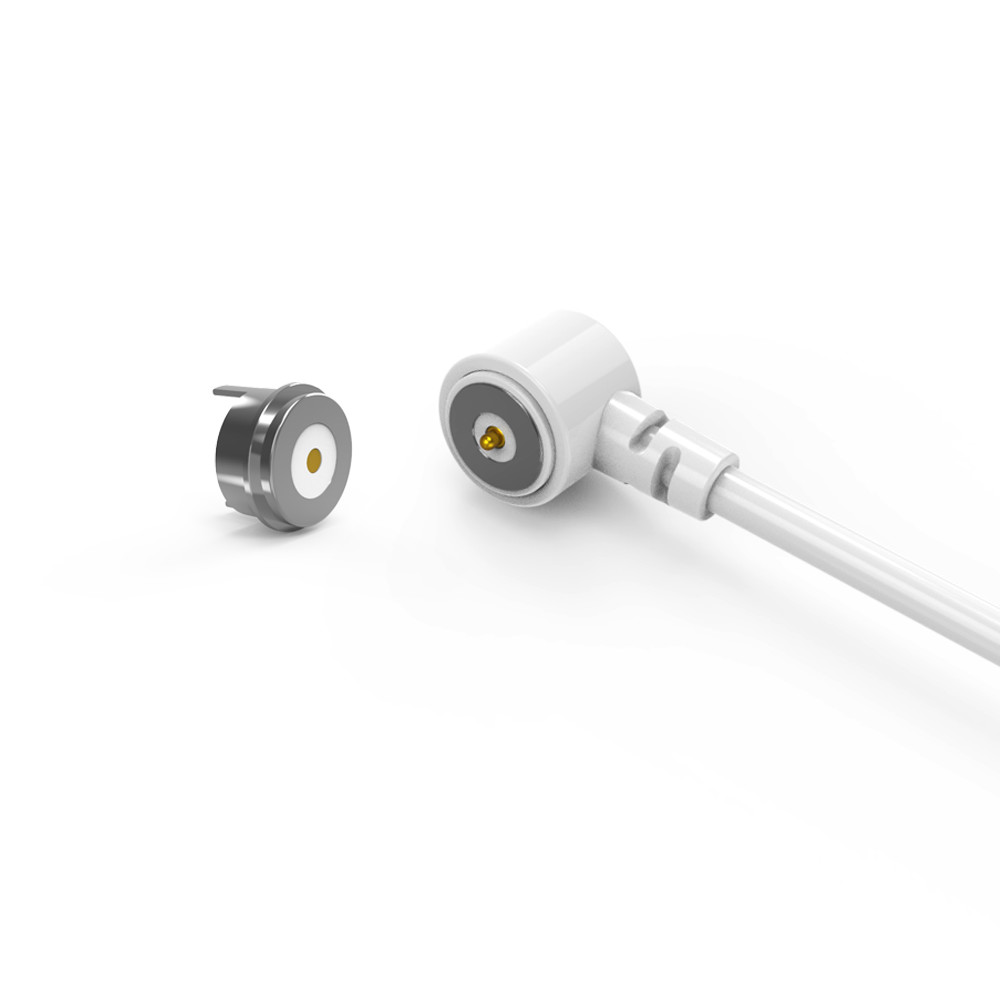

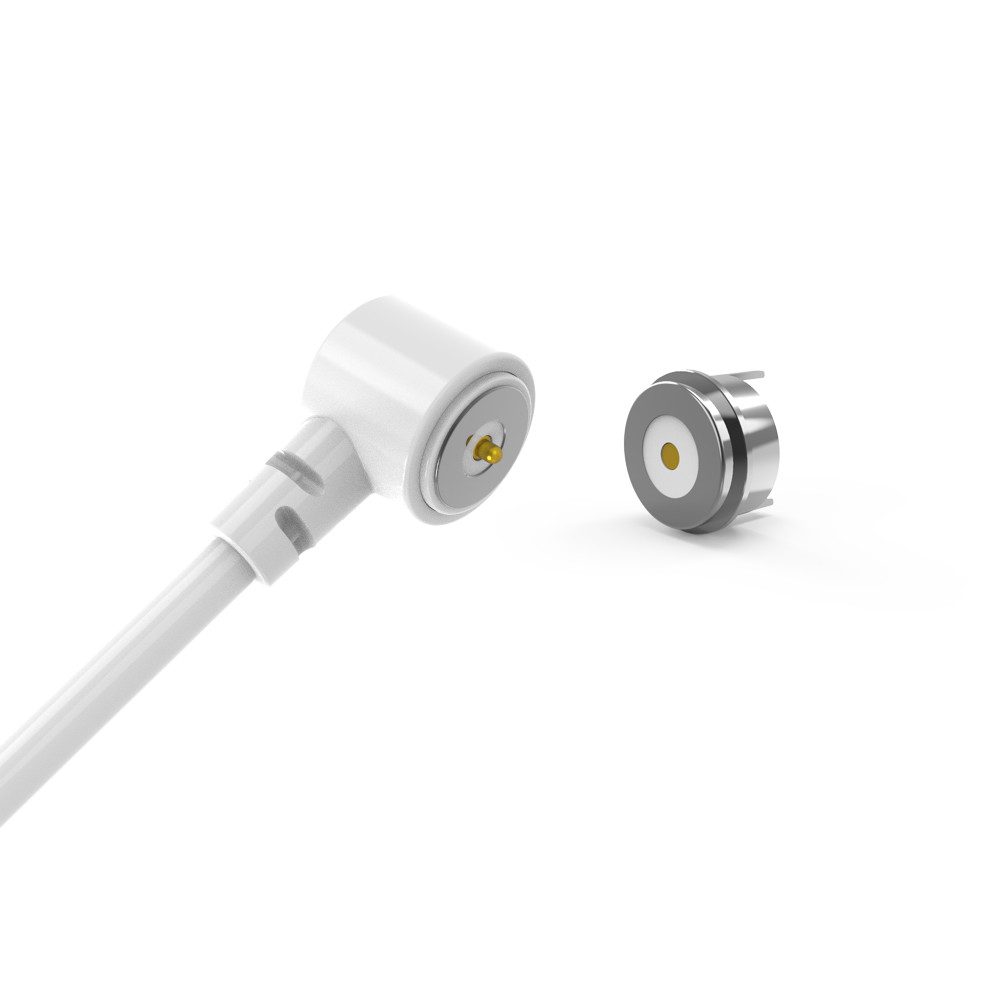

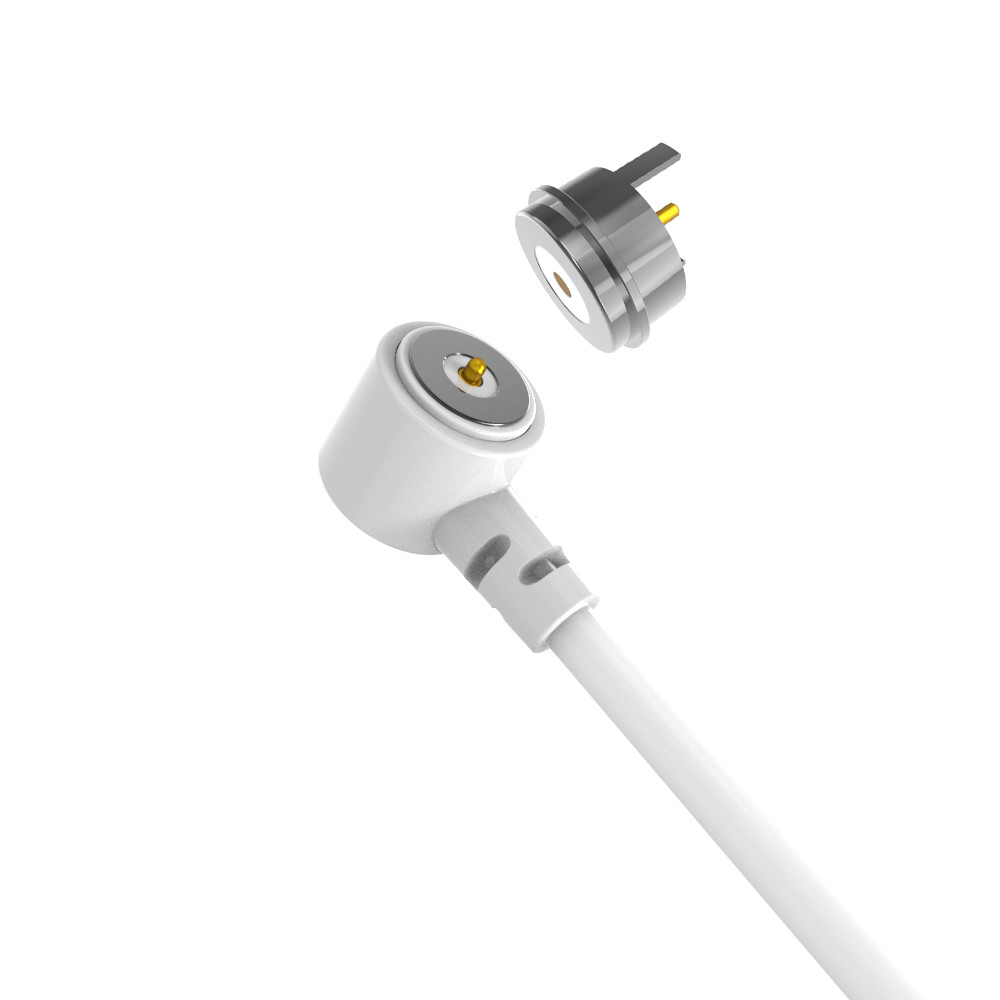

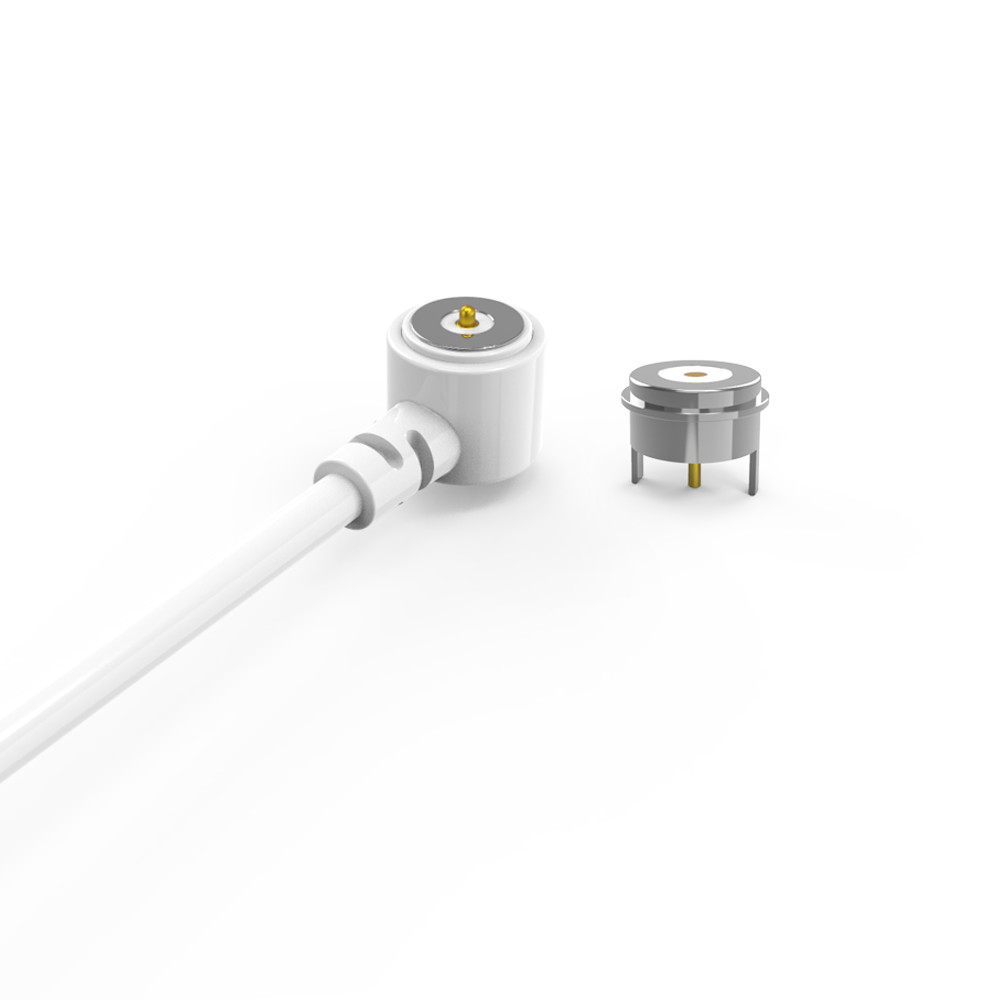

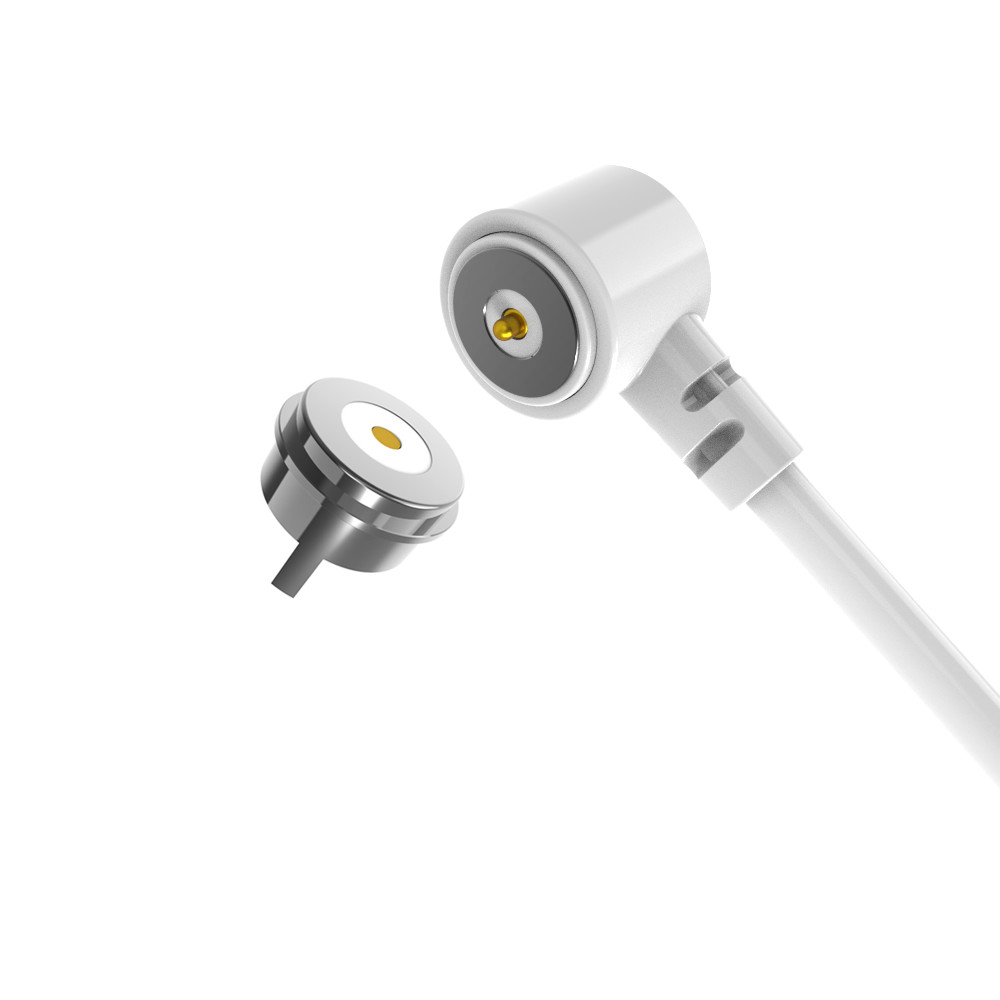

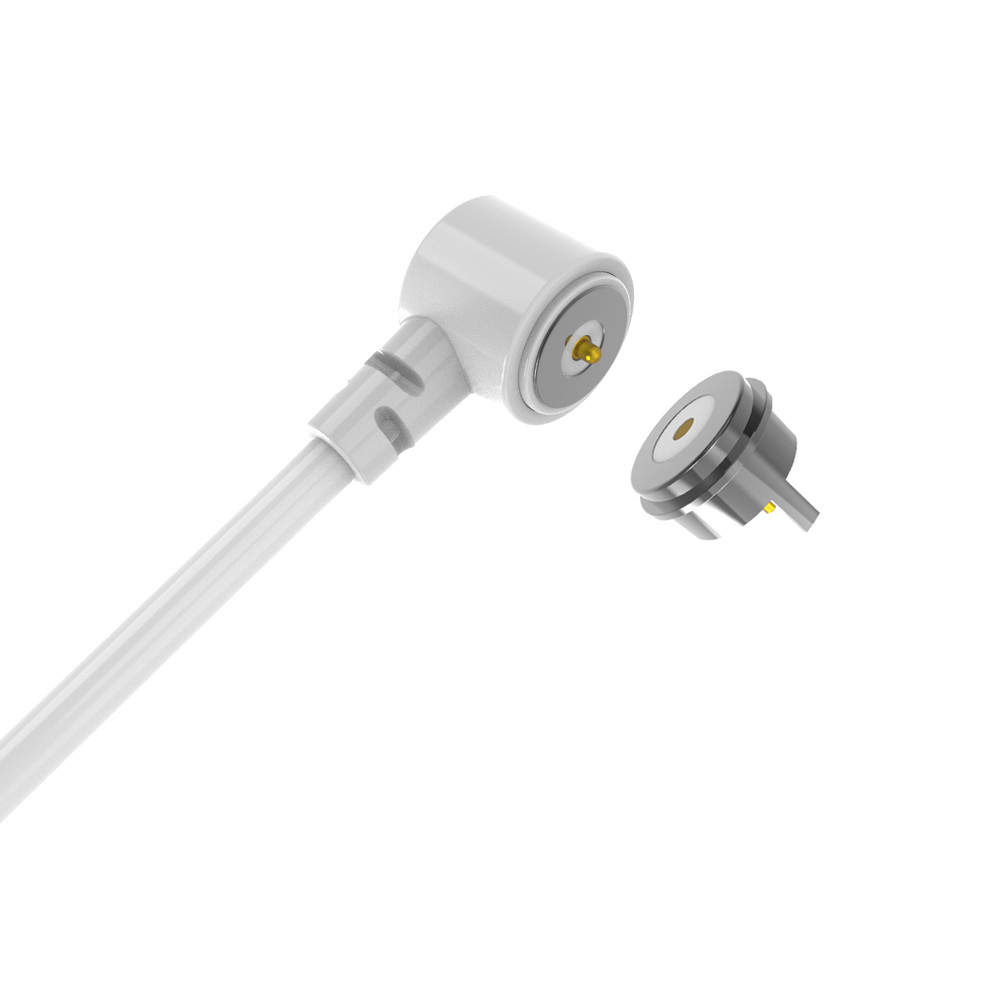

Кабель USB с магнитным разъемом, белый TPE, диаметр 8,0 мм. Тест на соляной туман 48 часов

Диа.8.0MM Белый кабель TPE с магнитным разъемом USB кабеля 48H испытание соляным распылением.

UPE является профессиональным производителем магнитных соединителей и магнитных кабелей.

У нас есть наши собственные профессиональные дизайнеры, чтобы удовлетворить любые ваши требования и предоставить услуги по настройке магнитных разъемов.Различные магнитные подключатели и решения могут быть разработаны в соответствии с потребностями клиентов..

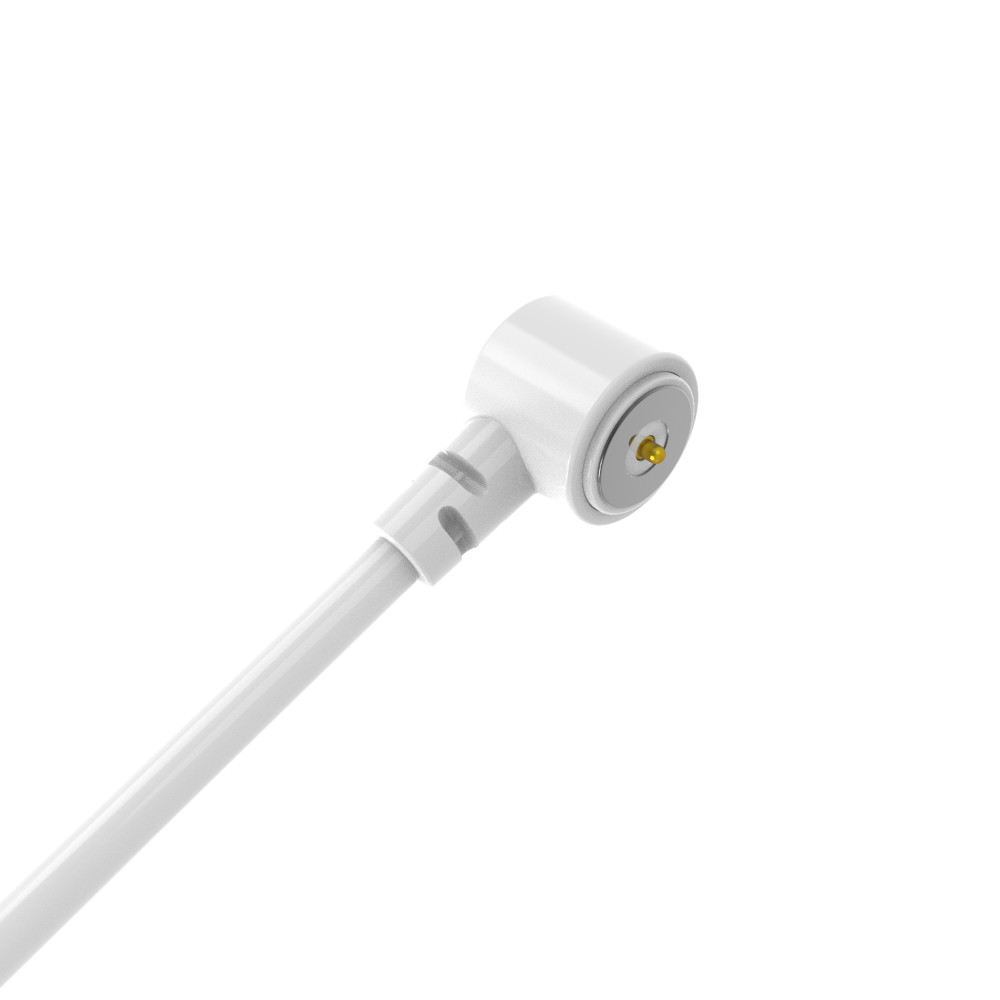

Коннектор мужского магнитного кабеля:

1Материалы и строительство (премиум и долговечные):

Пины Pogo: латунное ядро с высококачественной покрытием (60 ~ 100μ "Ni под 5μ" Au), обеспечивающим превосходную коррозионную стойкость, низкую контактную стойкость и долгосрочную надежность.

Особняк: HTN + 30% стеклянного волокна (UL94 V-0) Отличная механическая прочность, теплостойкость и огнеупорность.

Магнит: NdFeB N52 (Ni-plated)

Кабель и куртки:

Кабель: OD 3,0 мм, 2-ядерный (43x0,08 мм консервированные медные нити).

Коннекторные и проволочные жилеты: белый TPE 90A. Гибкий, устойчивый к износу и эстетически устойчивый.

2Механические характеристики (точные):

Сила пружины: 60 g ± 10 g @ 1,0 mm рабочий ход Оптимизирован для стабильного контактного давления и легкого спаривания.

Движение: полный ход 1,2 мм (рабочий ход 1,0 мм).

Продолжительность службы: более 10 000 циклов

3Электрическая надежность (испытана и сертифицирована):

Оценка: 12В / 2А Подходит для передачи данных/мощности с низкой мощностью (например, носимые устройства, устройства Интернета вещей).

Контактное сопротивление: ≤ 50mΩ на пин (обеспечение минимального падения напряжения).

Испытание: 100% открытое/короткое замыкание + 48H солевой спрей (подтверждение коррозионной стойкости).

Соответствие: ROHS/REACH ️ безопасно для окружающей среды на мировых рынках.

Магнитный разъем женского пола:

Ключевые компоненты и материалы:

1.Пины (электрические контакты):

Базовый материал: безсвинцовый латунистый сплав C6801 (содержание меди выше, чем в стандартной латуни, обеспечивает лучшую проводимость и коррозионную устойчивость).

.Пластика: Та же, как и мужская - Min 5μ" Золото (Au) над 60-100μ" Никель (Ni). Обеспечивает отличную коррозионную стойкость и низкую контактную стойкость.

2.Оборудование (основное корпус из пластика):

.Материал: идентичный мужскому - черный HTN + 30% стеклянного волокна, UL94 V-0. Обеспечивает высокую прочность, температурную устойчивость и огнестойкость.

3.Оболочка (внешняя металлическая структура):

. Материал: Бессвинцовый латунистый сплав C6801.

.Платирование: Никель (Ni). обеспечивает защиту от коррозии и стабильную отделку. Это значительное структурное отличие от мужского соединителя.

3Магнит:

.Тип: идентичен мужскому NdFeB N52 (самый сильный общий класс).

- Пластировка: никель (Ni), необходимый для защиты от коррозии магнитом.

Электрические характеристики:

1Рабочее напряжение: 12 В постоянного тока (такое же, как и у мужчин).

2.Операционный ток: 5,0 А (критическая разница - выше, чем у мужчины 2 А).

3Сопротивление контакта: максимум 50мΩ на кнопку (такие же характеристики, как у мужчины).

4. Испытание: 100% открытое и короткое испытание (стандартный контроль качества).

Соответствие и надежность:

Соответствие требованиям окружающей среды: явно соответствует требованиям RoHS и REACH.

Устойчивость к коррозии (испытание соляным распылением): 48 часов (то же самое, что и у мужского пола, что указывает на хорошую экологическую устойчивость пластин/материалов)

Описание применения продукта (не ограничиваясь следующим):

Этот женский разъем предназначен для универсальной интеграции в конечные продукты:

1.Plug-in Welding PCB Board: предназначен для прямой проходки через отверстие или потенциально поверхностной сварки на PCB. В оболочке, вероятно, есть сварные вкладыши / булавки.

2Формирование и инкапсулирование проводов после сварки: может быть собрано с помощью проводов, сначала присоединенных, а затем перемолоченных / инкапсулированных для облегчения напряжения и уплотнения.

3Добавление терминала передачи на ПКЖ: предполагает, что разъем может быть установлен на промежуточный ПКЖ "терминал передачи", который затем подключается к основному ПКЖ (полезен для модульности или выравнивания).

4Впрыск формования для встраиваемой формы: предназначен для надежной интеграции в пластиковый корпус продукта с помощью формования вставки.

5Провода, соединенные непосредственно: провода могут быть соединены непосредственно с коннектами (например, сварка, зажимание), не обязательно сначала находясь на ПКБ.

Круговые 2pin магнитные кабельные разъемы Параметр:

Технический чертеж круглого 2Pin кабельного соединителя

Круговое женское магнитное соединитель 2Pin

ОтносительноРекомендуемая схема PCB

Преимущества магнитного соединителя:

●Гуманизировать проектирование автоматического адсорбционного соединения;

●Гуманизированный антипад: его легко снять с интерфейса зарядки, а устройство нелегко снять;

●Жизненный цикл: до 100 000-200 000 циклов;

●Установка водонепроницаемая: женский конец устройства может быть пылезащищенным и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает большую передачу тока;

●Внешний вид магнитного разъема может соответствовать конструкции устройства применения заказчика;

●проектирование конструкции продукта для защиты от короткого замыкания;

●Осуществляет передачу высокочастотного сигнала, может заменить традиционную USB2.0 HDMI 1.3 функцию передачи видео и аудио сигнала

Применение продукции:

Почему выбрали нас?

1Профессиональное обслуживание

2. Быстрое производство образцов

3Строгая система контроля качества

4Переработка с использованием импортных компонентов

5. высокоточное испытательное оборудование

6- разумные процедуры контроля затрат

7. Продукты экологических стандартов

Как разместить заказ магнитного кабеля

Шаг 1: расскажите о своих потребностях
Укажите следующие ключевые детали:

✅Тип разъема: например, только для зарядки, передачи данных + питания (USB-C/HDMI), Pogo Pin, гибридный

✅Количество: прогнозируемый годовой объем (например, 50 тыс. единиц/год)

✅Потребности в настройке:
Форма/размер (например, круглая Ø5 мм, прямоугольная)
.Назначенный ток (например, 8A быстрая зарядка)

. IP рейтинг (например, IPX8 водонепроницаемость)

.Тип сигнала (например, USB 2.0 + питание 12 В)
Эстетика (цвет, маркировка, отделка поверхности)

✅Технические характеристики: рабочее напряжение, циклы спаривания, диапазон рабочей температуры

Шаг 2: Котировка и соглашение
UPE предоставляет:
.Объективная цена (объемные скидки для заказов 5 000+)
Время выполнения (прототип + серийное производство)
Условия оплаты (например, 50% депозита, 50% предварительной отгрузки)

Окончание: MOQ, график доставки, упаковка

Шаг 3: Подтверждение заказа и оплата
Подписать ПО или официальное соглашение о заказе

Безопасные платежи:
Банковский перевод (SWIFT/TT)
.PayPal
.Кредитное письмо (для оптовых заказов)

Шаг 4: Производство и доставка
✅Прототип: 5-7 дней (одобрение образца до серийного производства)

✅Массовое производство: 15-20 дней (гибкое масштабирование)

Перевозка:
.EXW
Отслеживаемая логистика (DHL, FedEx, морская перевозка)

Шаг 5: Обеспечение качества
✅Перед отгрузкой: UPE предоставляет отчеты QC (испытания IP, проверки непрерывности)

✅После поставки: проверка:
- Точность измерений.
.Сигнальная/мощная производительность
- Заканчивай консистенцию.
