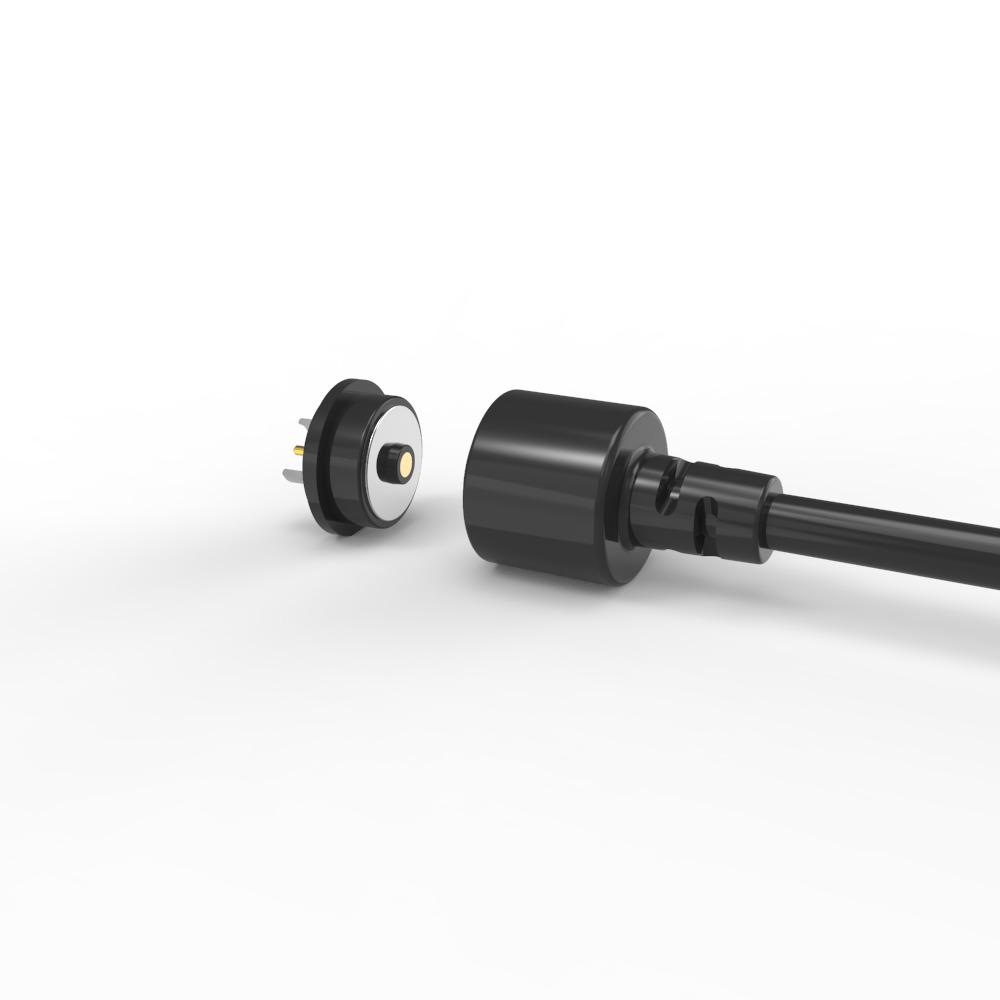

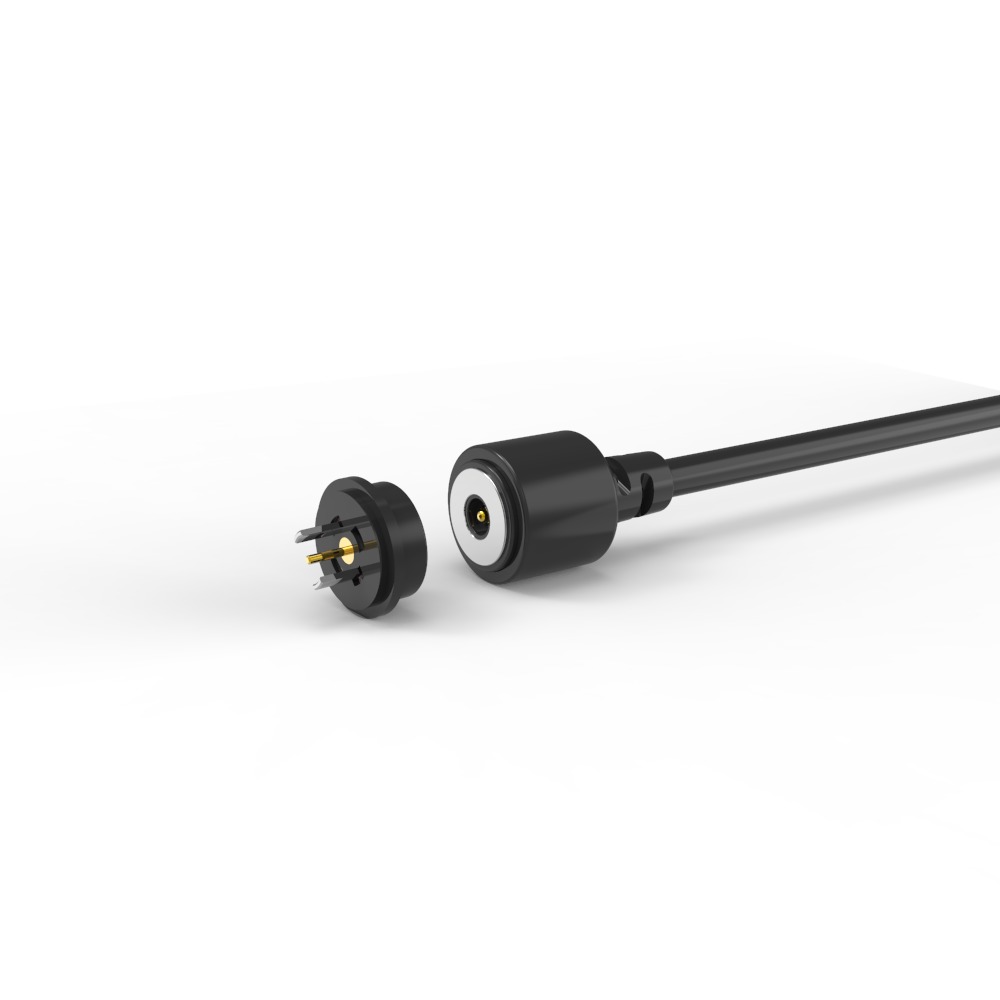

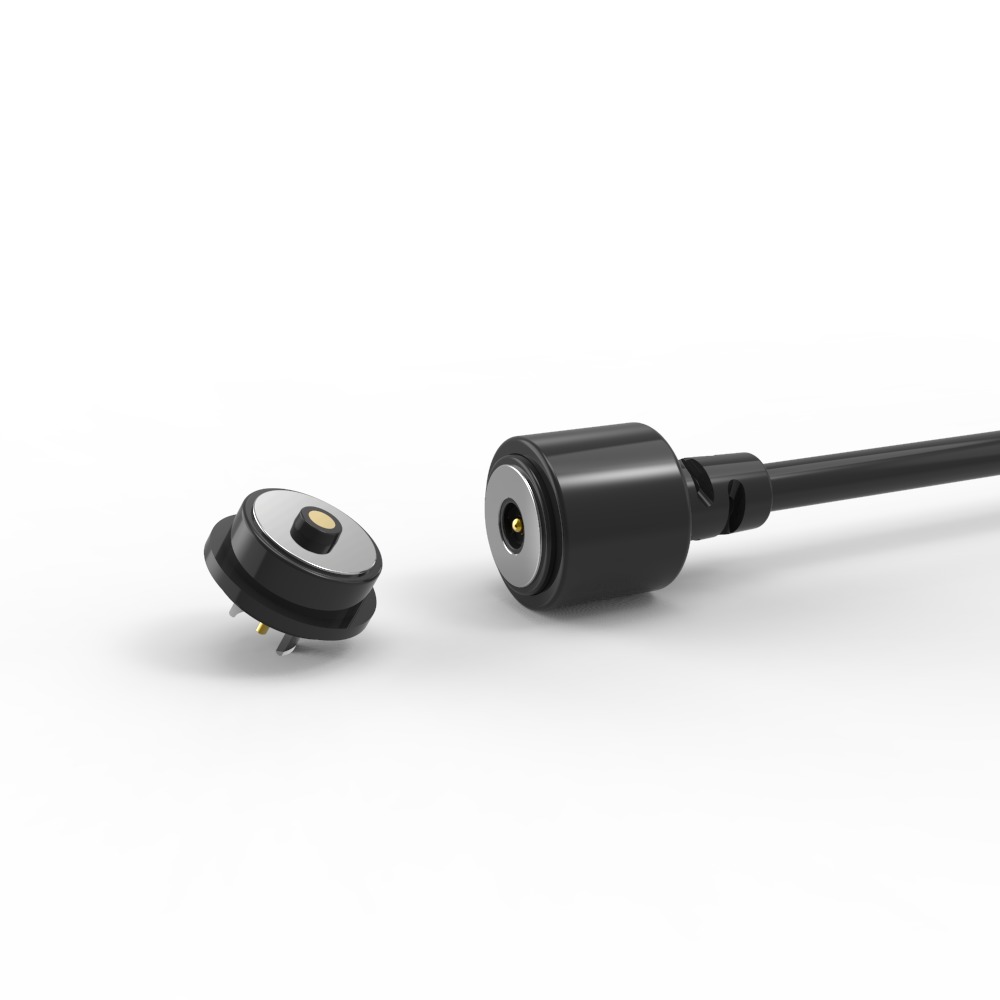

Быстро заряжающийся круглый магнитный кабельный разъем с USB для умных устройств

Быстро заряжаемый круглый магнитный кабельный разъем с USB для умных носимых устройств.

Union Precision Electronic Co.,Ltd (UPE) стремится к разработке, производству и продаже высококачественных Pogo Pin, разъемов Pogo Pin, магнитных разъемов и сопутствующих продуктов как высокотехнологичная компания.

Мы придерживаемся непрерывных технологических инноваций и высококачественных продуктов как основы развития компании, профессиональная и опытная техническая команда имеет более 15 лет опыта работы в соответствующей индустрии разъемов. UPE имеет многолетний опыт работы в разработке и производстве продукции. UPE обеспечивает качество продукции на этапах проектирования, разработки и производства. В то же время компания может предоставить клиентам техническую поддержку, такую как синхронная разработка.

Продукция соответствует экологическим стандартам ЕС ROHS, REACH, HF.

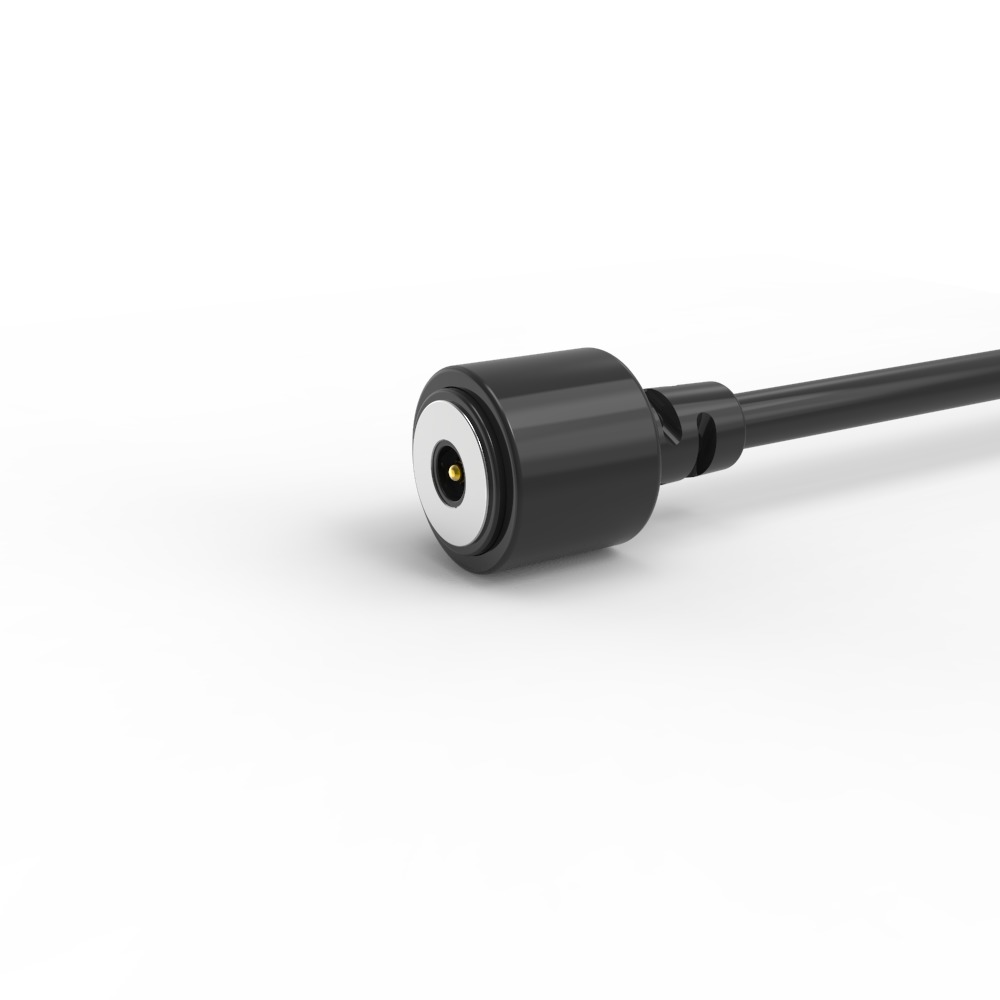

Штекерный магнитный кабельный разъем:

...Материалы:
Pogo Pin: латунь (плунжер и корпус с покрытием 5U" Min Au поверх 60~100U" Ni);
Корпус: черный HTN+30%GF UL94 V-0;
Магнит: NdFeB N52 с покрытием Ni;
Кабель: черный OD 3,00*2C(TC43*0,08),
Оболочка провода: черный TPE 90A .
Оболочка разъема: черный TPE 90A..
...Механические характеристики:
Усилие пружины: 60 г±10 г, при рабочем ходе 0,4 мм.
Полный ход: 0,6 мм.
Механический ресурс: не менее 10000 циклов..
...Электрические характеристики:
Напряжение: 12 В.
Ток: 2 А.
Контактное сопротивление: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание соляным туманом: 48 ч.

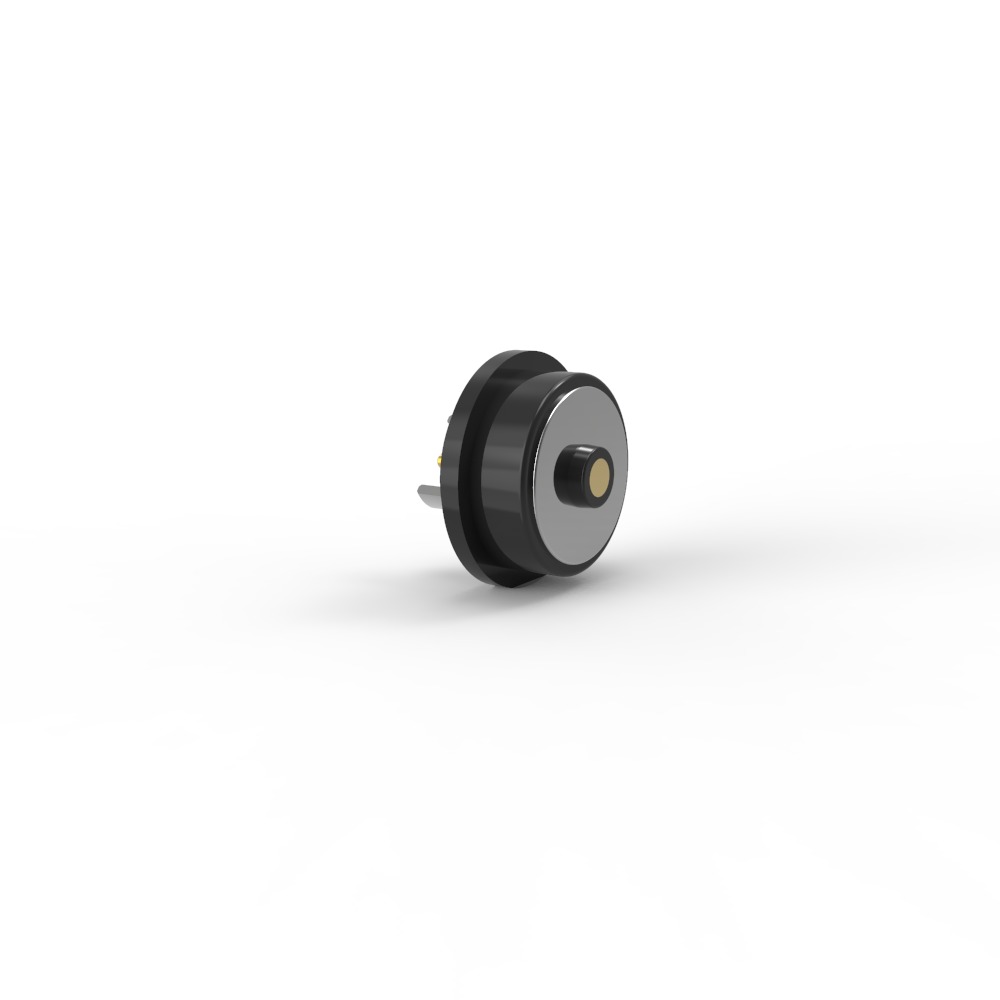

Гнездовой магнитный разъем:

..Материалы:
PINr: бессвинцовый C6801, покрытие 5U" Min Au поверх 60~100U" Ni;
Корпус: черный HTN+30%GF UL94 V-0;
Корпус: бессвинцовый C6801 с покрытием Ni;
Магнит: NdFeB N52 с покрытием Ni
....Электрические характеристики:
Напряжение: 12,0 В.
Ток: 3,0 А.
Контактное сопротивление: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание соляным туманом: 48 ч.
...& Основные размеры для проверки.
… Описание применения продукта (не ограничиваясь следующим):
1. Вставка в плату PCB;
2. Формование и инкапсуляция после припайки проводов;
3. Может быть добавлен переходной терминал этой платы PCB;
4. Литье под давлением с использованием встраиваемой формы;
5. Провода можно прикреплять напрямую.

 Внимание:
1. В магните используется материал NdFeB, он может сохранять магнитную силу навсегда (за исключением высокой температуры, поломки, соединения одноименными полюсами)

2. Магнит создает помехи магнитного поля

3. Можно предусмотреть защиту от короткого замыкания

Как работают магнитные разъемы?

.Обе стороны соединяются магнитно при размещении рядом друг с другом
.Индикатор на задней панели штекера показывает, что питание подается
.Когда стороны разъединяются, подача питания немедленно прекращается
.Они позволяют избежать коротких замыканий, поскольку разъемы отталкиваются друг от друга, а если они притягиваются, то это происходит на изолированных частях (поскольку оба разъема освобождают один и тот же магнитный полюс)

Параметры круглых 2-контактных магнитных кабельных разъемов:

Технический чертеж круглого 2-контактного  гнездового магнитного разъема

Рекомендуемая компоновка печатной платы

Преимущества магнитного разъема:

1. Простота использования

.Автоматическое притяжение: легко подключается простым щелчком - точное выравнивание не требуется.

.Безопасность от падения: чисто отсоединяется при натяжении (например, споткнувшись о кабель), защищая устройства от повреждений.

2. Исключительная долговечность

.Большой срок службы: рассчитан на 100 000–200 000 циклов подключения/отключения - намного больше, чем у стандартных разъемов.

.Прочная конструкция: усиленная структура устойчива к физическим нагрузкам и частому использованию.

3. Экологическая устойчивость

.Водонепроницаемость IPX8: порт со стороны устройства (гнездо) выдерживает погружение (идеально подходит для носимых устройств, медицинского оборудования, устройств для использования на открытом воздухе).

.Пыленепроницаемость: герметичная конструкция предотвращает попадание частиц.

4. Высокопроизводительная подача питания

.Поддержка быстрой зарядки: выдерживает токи 5–10 А, обеспечивая быструю зарядку для энергоемких устройств.

.Низкое сопротивление: оптимизирован для эффективной передачи больших токов с минимальными потерями энергии.

5. Гибкость дизайна

.Настраиваемая эстетика: форма, цвет и брендинг адаптированы к хост-устройствам (например, носимым устройствам, гаджетам IoT).

.Адаптируемость форм-фактора: может быть разработан для ультратонких профилей или специализированных корпусов.

6. Повышенная безопасность

.Защита от короткого замыкания: встроенная защита от случайных коротких замыканий во время подключения/неправильного выравнивания.

.Защита от дурака: физическая конструкция предотвращает неправильную вставку (защита от обратной полярности).

7. Расширенные возможности сигнала

.Высокая скорость передачи данных: поддерживает USB 2.0, HDMI 1.3, аудио/видеосигналы - заменяя традиционные порты без ущерба для функциональности.

.Целостность сигнала: поддерживает стабильную передачу видео/аудио даже при частом отключении.

Области применения продукта:

1. Носимые устройства (умные часы, трекеры для домашних животных, умные браслеты) зарядка/кабель
2. Ноутбуки, планшетные ПК, КПК, портативные терминалы данных;
3. Медицинское оборудование, беспроводные устройства, оборудование для передачи данных, телекоммуникационное оборудование, оборудование автоматизации и промышленное оборудование;
4. Авиация, космос, военная связь и военная электроника
5. Автомобили, автомобильная навигация, испытательное и измерительное оборудование
