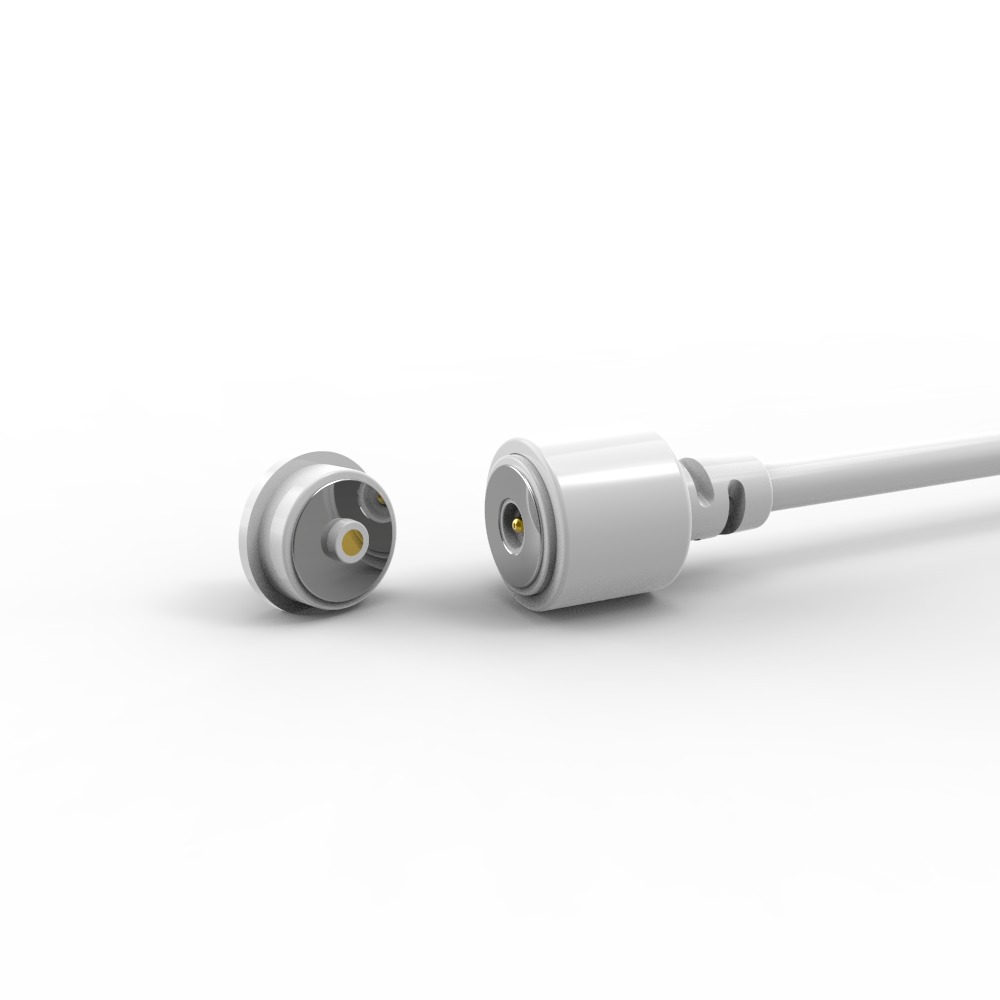

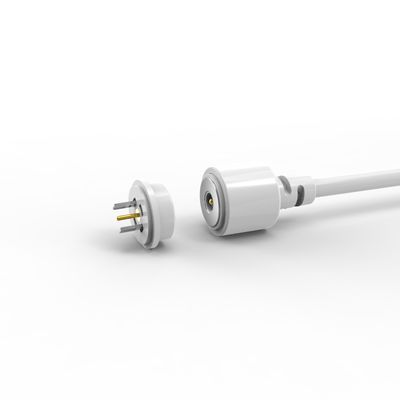

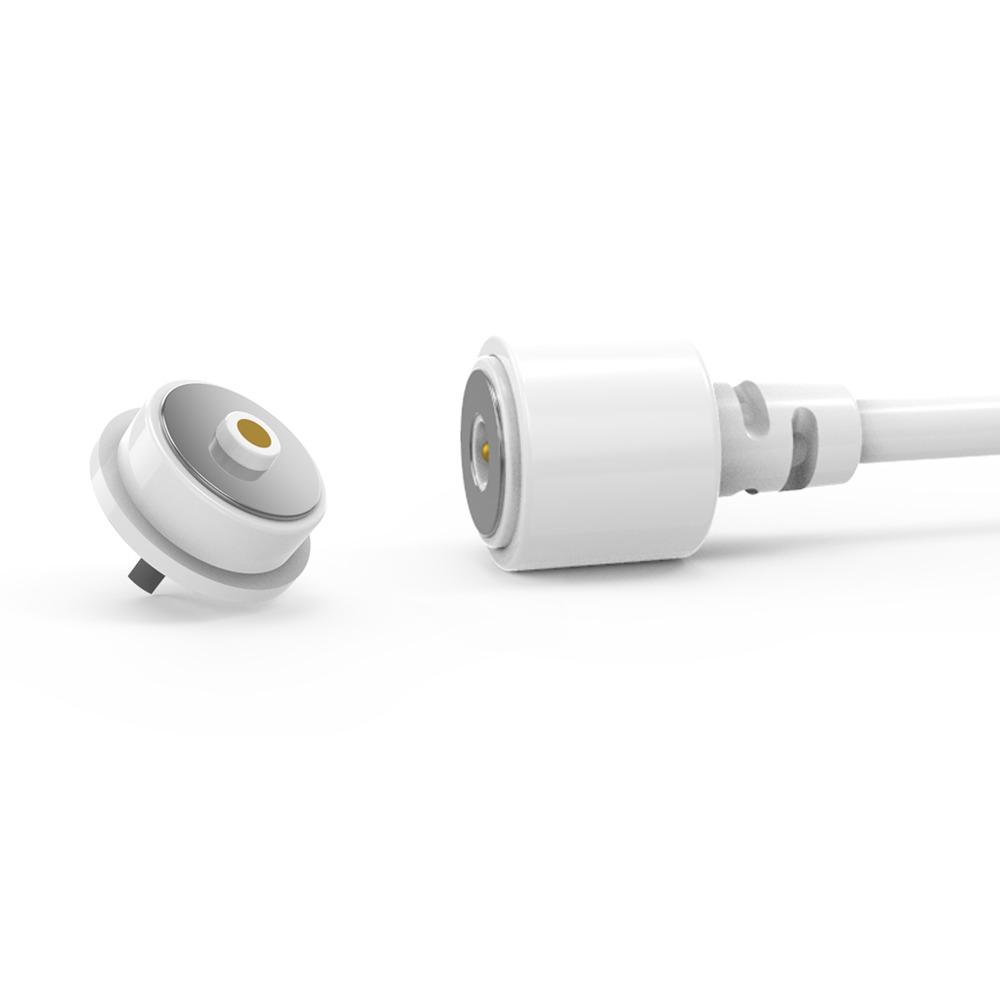

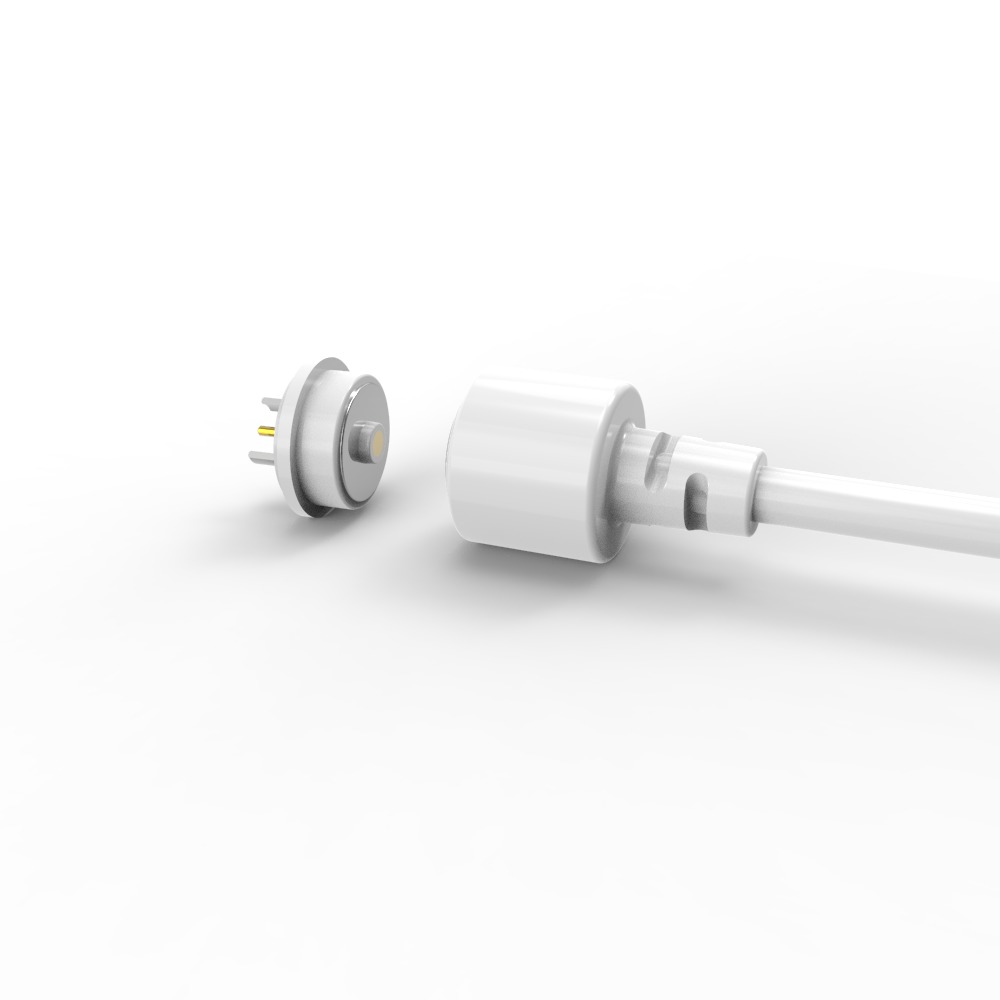

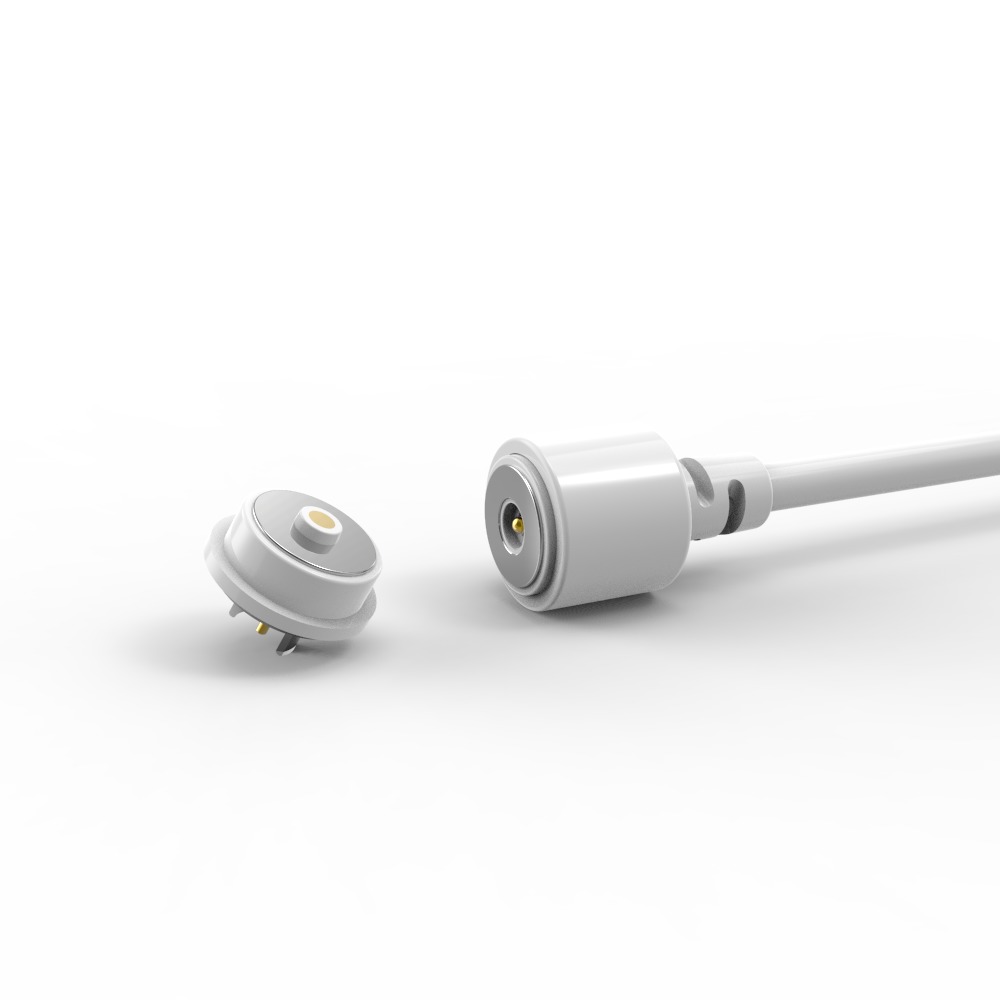

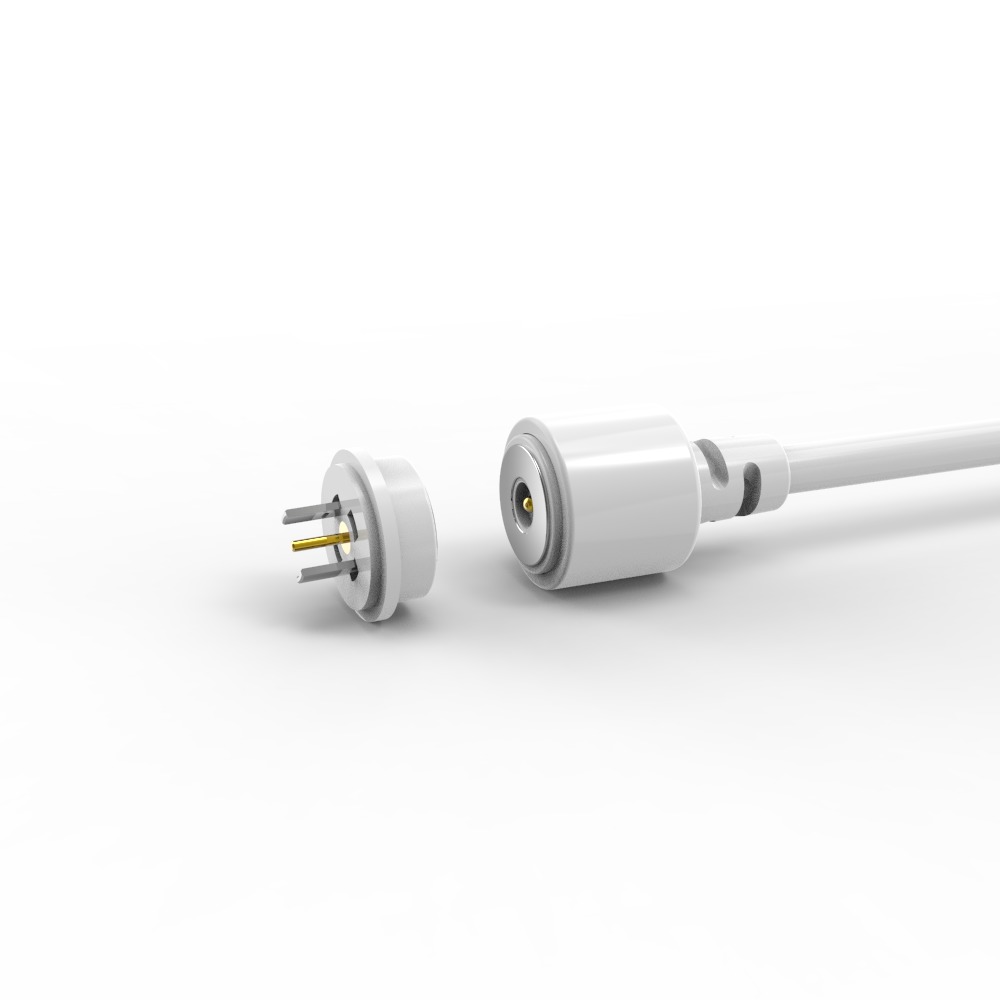

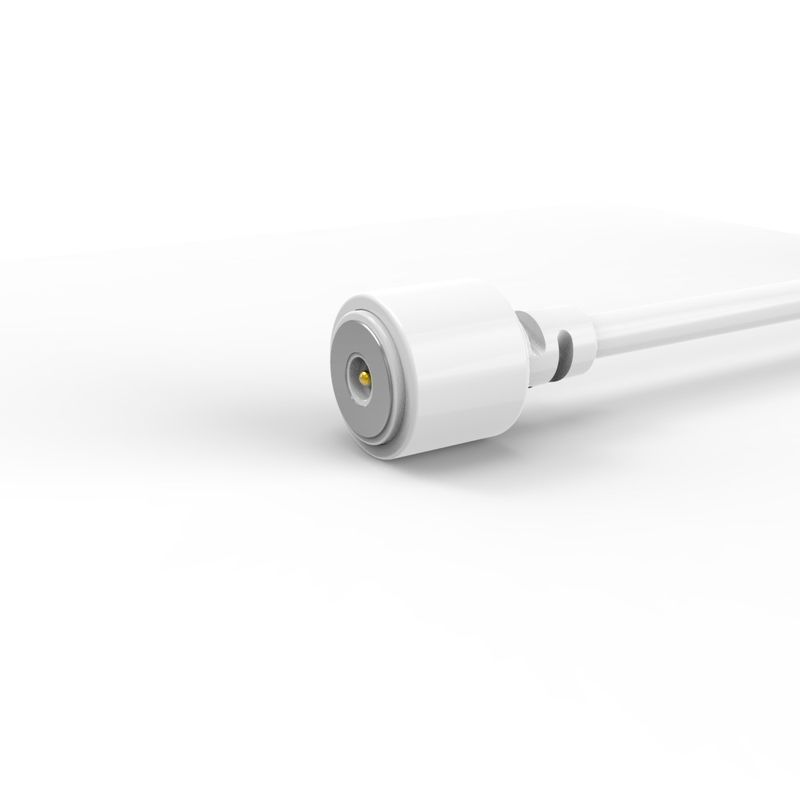

Диаметр 8,0 мм специальный мужской и женский магнитный USB кабель для умных обуви

Пользовательский магнитный USB-кабель диаметром 8,0 мм для умной обуви.

UPE — профессиональный производитель магнитных разъемов и магнитных кабельных разъемов.

Компания UPE, являясь профессиональным мировым производителем, предлагает уникальные магнитные решения, разработанные для удовлетворения точных требований заказчиков. Наши продукты отличаются компактным, точно спроектированным форм-фактором. Используя магнитные штыревые контакты, они обеспечивают отличную электропроводность и превосходную коррозионную стойкость даже в сложных условиях.

Продукция в основном продается в Европу, США, Канаду, Австралию и развитые страны и регионы Азии.

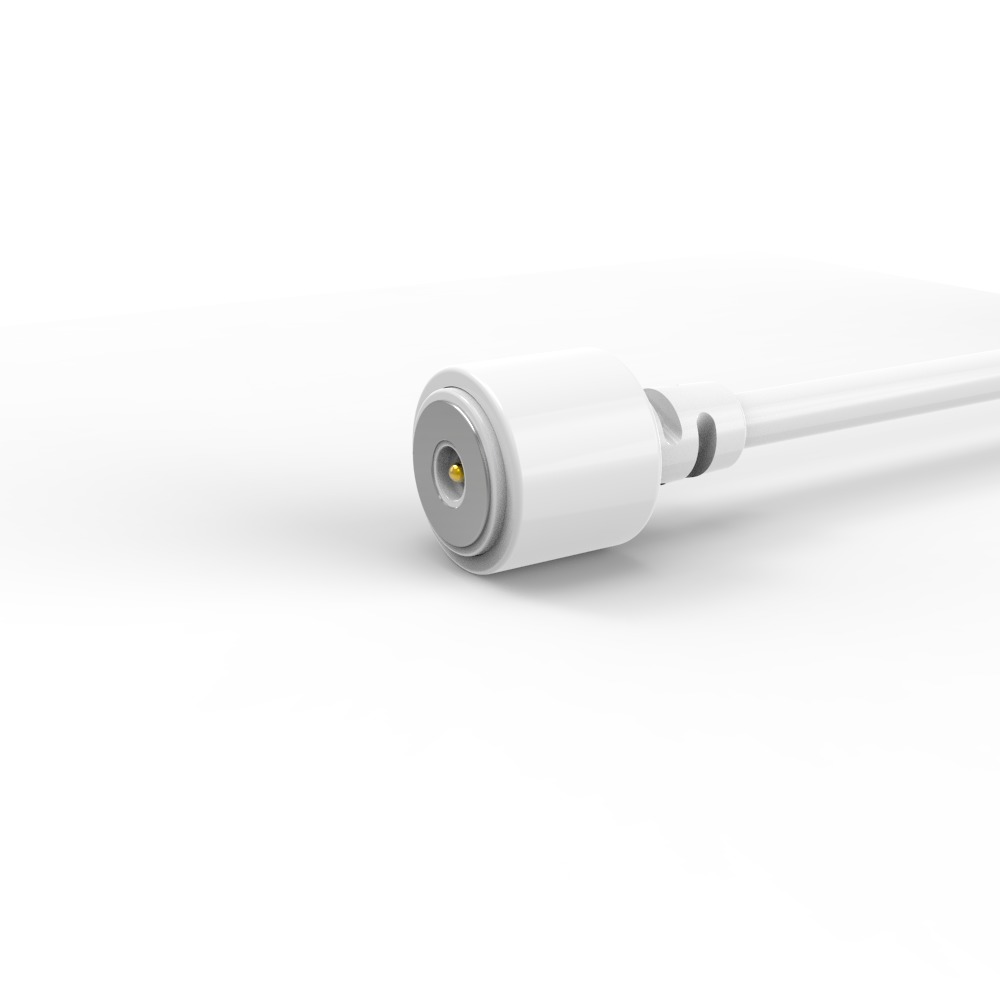

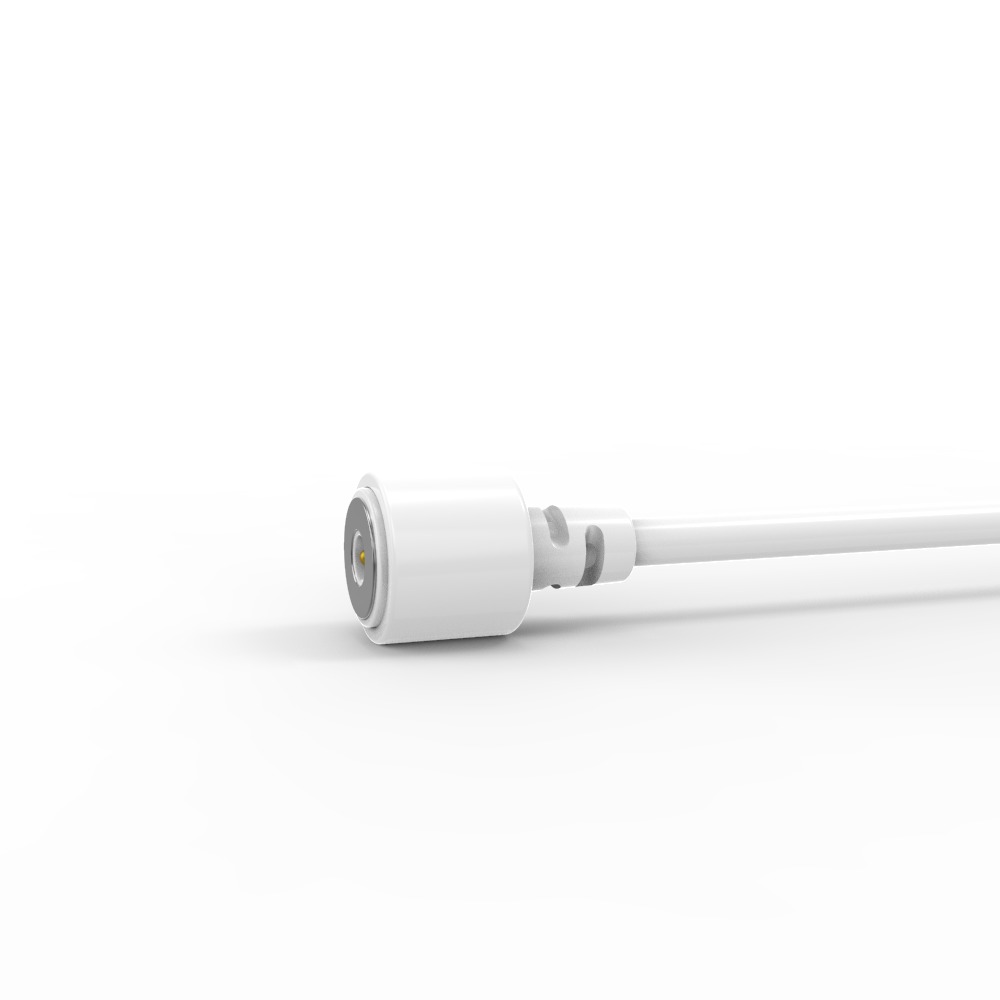

Штекерный магнитный кабельный разъем:

...Материалы:
Штыревой контакт: латунь (плунжер и корпус с покрытием 5U" Min Au поверх 60~100U"Ni);
Корпус: белый LCP+30%GF UL94 V-0;
Магнит: NdFeB N52 с покрытием Ni;
Кабель:Белый OD 3.00*2C(TC43*0.08),
Оболочка провода:БелыйTPE 90A .
Оболочка разъема: WhiteTPE 90A..
...Механические характеристики:
Усилие пружины: 60 г±10 г при рабочем ходе 0,4 мм.
Полный ход: 0,6 мм.
Механический ресурс: не менее 10000 циклов.
...Электрические характеристики:
Напряжение: 12 В.
Ток: 2 А.
Контактное сопротивление: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание соляным туманом: 48 ч.

Гнездовой магнитный разъем:

..Материалы:
PINr: бессвинцовый C6801, покрытие 5U" Min Au поверх 60~100U"Ni;
Корпус: белый LCP+30%GF UL94 V-0;
Корпус: бессвинцовый C6801 с покрытием Ni;
Магнит: NdFeB N52 с покрытием Ni
....Электрические характеристики:
Напряжение: 12,0 В.
Ток: 3,0 А.
Контактное сопротивление: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание соляным туманом: 48 ч.
...& Основные размеры для проверки.
… Описание применения продукта (не ограничиваясь следующим):
1. Вставка в плату PCB для пайки;
2. Формование и герметизация после пайки проводов;
3. Может быть добавлен переходной терминал этой платы PCB;
4. Литье под давлением с использованием встраиваемой формы;
5. Провода можно соединять напрямую.

Параметры круглых 2-контактных магнитных кабельных разъемов:

Технический чертеж круглого 2-контактного гнездового магнитного разъема

Рекомендуемая компоновка печатной платы

Преимущества магнитного разъема:

●Гуманизированный дизайн автоматического подключения с опытом адсорбции;

●Гуманизированная защита от падения: легко извлекается из интерфейса зарядки, и устройство нелегко удалить;

●Срок службы: до 100 000–200 000 циклов;

●Водонепроницаемая конструкция: гнездовой конец устройства может быть пыленепроницаемым и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает передачу большого тока;

●Внешний вид магнитного разъема может быть подобран в соответствии с дизайном устройства заказчика;

●Конструкция продукта против короткого замыкания и защита от ошибок;

●Реализация высокочастотной передачи сигнала, может заменить традиционную функцию USB2.0 HDMI 1.3 Передача видео и аудио сигнала

●Компактные гнездовые разъемы и адаптеры для печатных плат могут обеспечивать соединения типа pogo и SMT DIP.

●Отличная степень коррозионной стойкости (48–120 ч) соответствует требованиям для использования в суровых условиях

●Отличные расширяемые интерфейсы, которые могут реализовывать (сигнал питания, видео, аудио, разъем и т. д.)

●Время разработки короткое, стоимость изготовления пресс-формы низкая, подходит для настройки

Применение продукции:

1. Аэрокосмическая промышленность, медицинские устройства, автомобильная бортовая электроника, небольшие бытовые приборы, автоматизированное промышленное оборудование, оборудование для передачи данных, оборудование для промышленного контроля, беспроводные устройства, интеллектуальные транспортные средства с движением по рельсам
2: Устройства виртуальной реальности (VR), устройства беспилотных летательных аппаратов, устройства интеллектуальных роботов
3: Умные носимые продукты, умные продукты позиционирования (умные часы для детей, умные браслеты, носимые мобильные телефоны, Bluetooth-гарнитуры и т. д.)
4: Умные домашние устройства, умные портативные терминальные устройства, умное санитарное оборудование, умное оборудование для спорта на открытом воздухе, умные устройства для физиотерапии и красоты
5: Бытовая электроника, небольшие бытовые приборы (принтеры, смартфоны, компьютеры, камеры, аудио-визуальное оборудование, КПК)

Почему стоит выбрать нас?

1. Команда R&D обладает независимыми возможностями проектирования и разработки, может быть настроена с разработкой продукта; вам нужен только ID, мы сделаем остальное за вас, бесплатная разработка, время R&D 3-5 рабочих дней.

2. Проекты продуктов с выбором нескольких программ, круглое, квадратное, прямоугольное, фигурное соединение с гибким использованием способа для достижения красивого внешнего вида, экономии места, простоты подключения, магнитная сила может достигать от 1 Н до 30 Н.

3. Способ соединения: магнит к магниту, магнит к сплаву, магнит к листам железа и так далее, для удовлетворения различных структур и применений, избегайте помех магнитного поля, используйте магнит NdFeB, он может сохранять магнитную силу навсегда.

Как разместить заказ на магнитный кабельный разъем

Шаг 1: Отправьте свои требования
Предоставьте эти ключевые детали:

✅Тип разъема: например, только зарядка, данные + питание (USB-C/HDMI), штыревой контакт, гибридный

✅Количество: расчетный годовой объем (например, 50 тыс. единиц в год)

✅Потребности в настройке:
.Форма/размер (например, круглая Ø5 мм, прямоугольная)
.Номинальный ток (например, быстрая зарядка 8 А)

.Рейтинг IP (например, водонепроницаемость IPX8)

.Тип сигнала (например, USB 2.0 + питание 12 В)
Эстетика (цвет, брендинг, отделка поверхности)

✅Технические характеристики: рабочее напряжение, циклы сопряжения, диапазон рабочих температур

Шаг 2: Расчет стоимости и соглашение
UPE предоставляет:
.Цена за единицу (скидки при заказе от 5 тыс. единиц)
.Время выполнения заказа (прототипирование + массовое производство)
.Условия оплаты (например, предоплата 50%, предоплата 50%)

Завершение: MOQ, график поставки, упаковка

Шаг 3: Подтвердите заказ и оплатите
Подпишите PO или официальное соглашение о заказе

Оплатите безопасно через:
.Банковский перевод (SWIFT/TT)
.PayPal
.Аккредитив (для оптовых заказов)

Шаг 4: Производство и доставка
✅Прототипирование: 5-7 дней (одобрение образца перед массовым производством)

✅Массовое производство: 15-20 дней (гибкое масштабирование)

Доставка:
.EXW
.Отслеживаемая логистика (DHL, FedEx, морской фрахт)

Шаг 5: Обеспечение качества
✅Перед отправкой: UPE предоставляет отчеты QC (испытания IP, проверки целостности)

✅После доставки: Проверьте на:
.Точность размеров
.Производительность сигнала/питания
.Соответствие отделки
