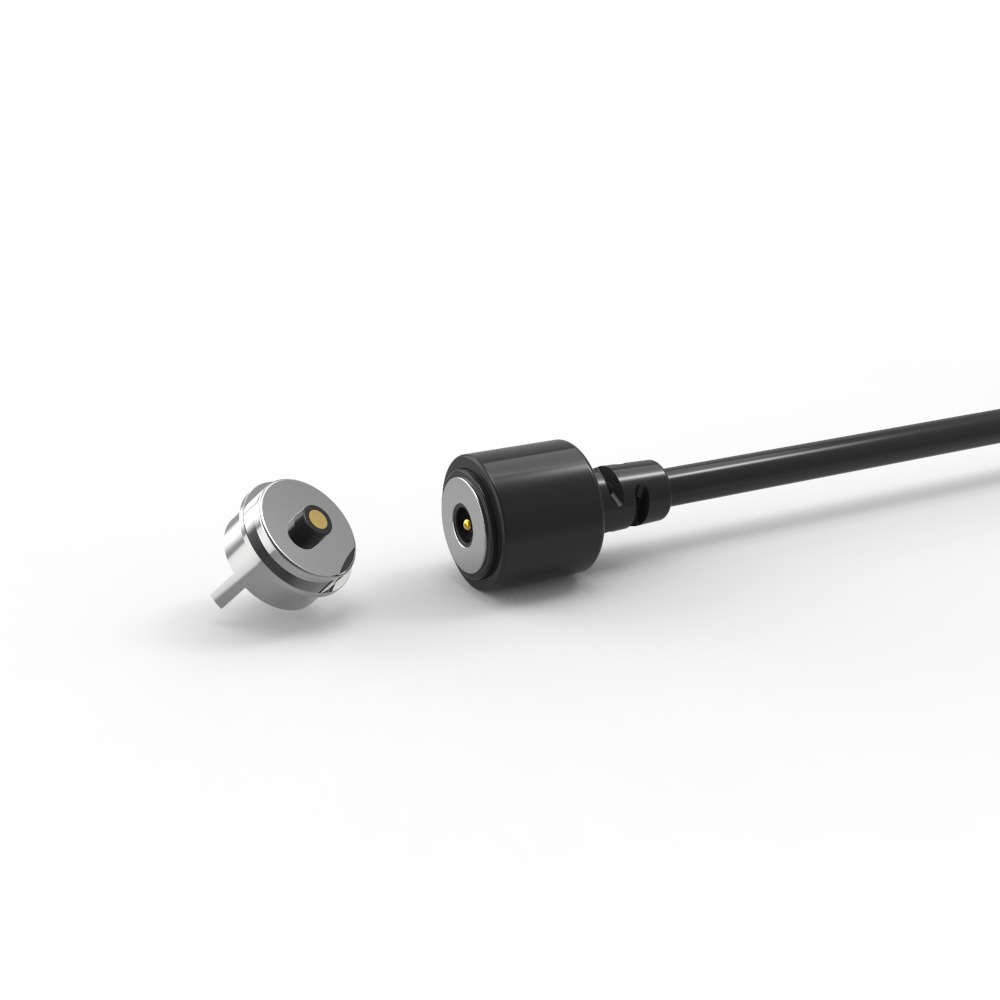

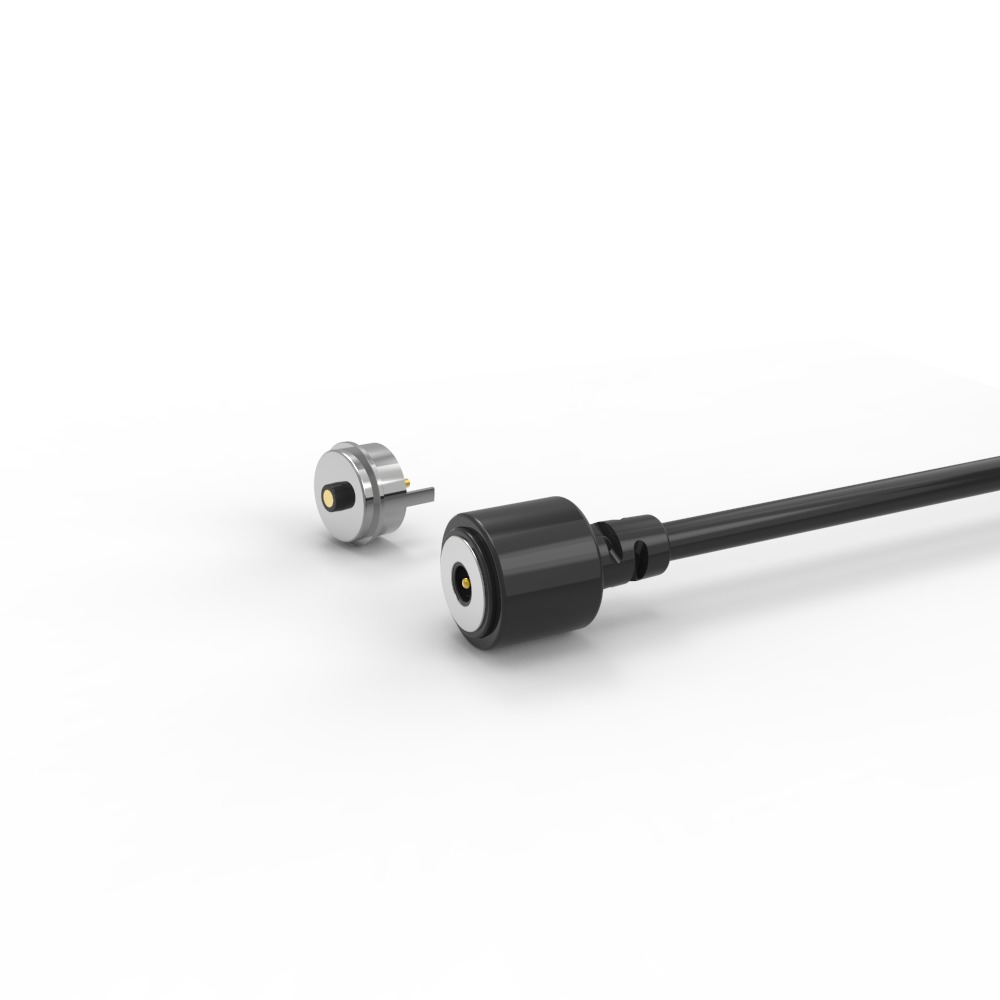

Магнитный pogo pin разъем (папа и мама) для кабеля велофары

Магнитный pogo pin разъем (штекер и гнездо) для кабеля, для велосипедного фонаря

Union Precision Electronic Co.,Ltd (UPE)  специализируется на исследованиях и разработках, производстве, продажах: прецизионных магнитных разъемов, прецизионных магнитных зарядных кабельных разъемов, для предоставления клиентам магнитных решений.

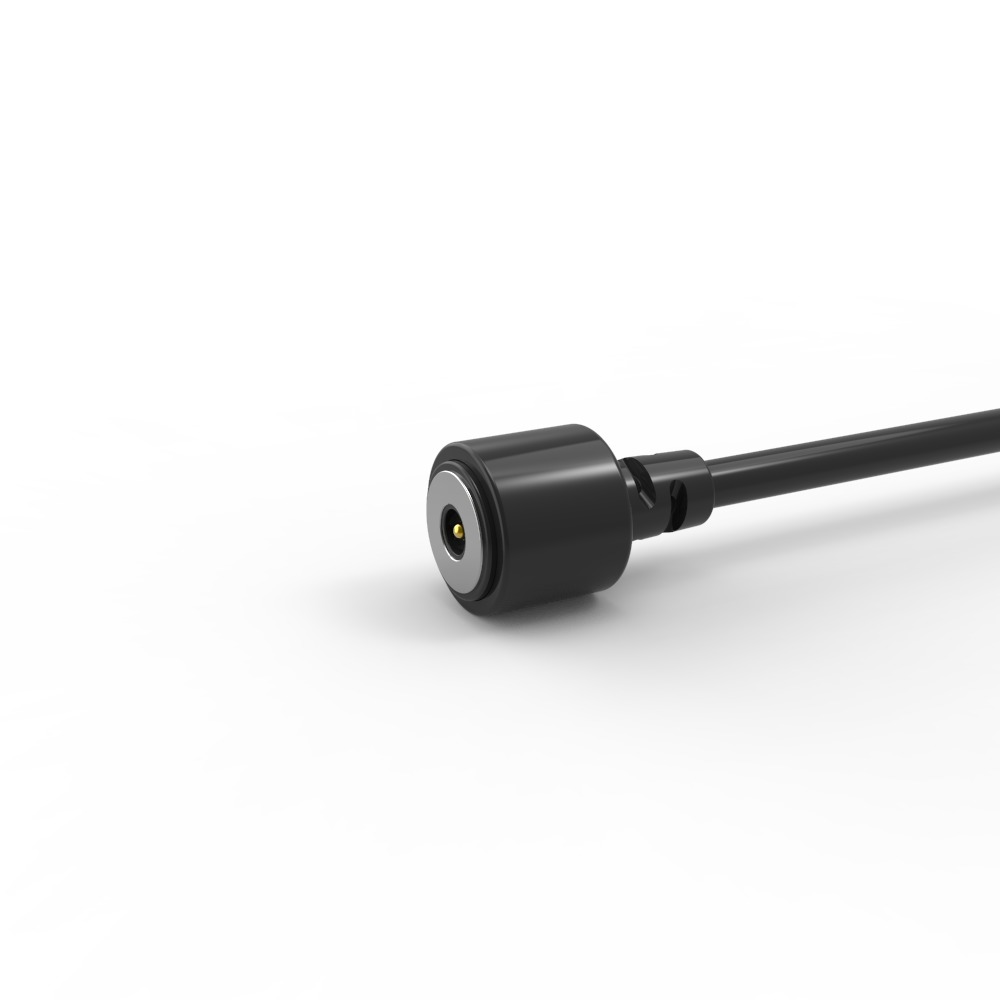

Штекерный магнитный кабельный разъем:

...Материалы:
Pogo Pin: Латунь (Плунжер и корпус с покрытием 5U" Min Au поверх 60~100U" Ni);
Корпус: черный HTN+30%GF UL94 V-0;
Магнит: NdFeB N52 с покрытием Ni;
Кабель: черный OD 3.00*2C(TC43*0.08),
Оболочка провода: черная TPE 90A .
Оболочка разъема: черная TPE 90A..
...Механические характеристики:
Усилие пружины: 60 г±10 г, при рабочем ходе 0,4 мм.
Полный ход: 0,6 мм.
Механический ресурс: не менее 10000 циклов.
...Электрические характеристики:
Напряжение: 12 В.
Ток: 2 А.
Контактное сопротивление: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание соляным туманом: 48 ч.

Гнездовой магнитный разъем:

..Материалы:
PINr: Бессвинцовый C6801, покрытие 5U" Min Au поверх 60~100U" Ni;
Корпус: черный HTN+30%GF UL94 V-0;
Корпус: Бессвинцовый C6801 с покрытием Ni;
Магнит: NdFeB N52 с покрытием Ni
....Электрические характеристики:
Напряжение: 12,0 В.
Ток: 5,0 А.
Контактное сопротивление: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание соляным туманом: 48 ч.
...& Основные размеры для проверки.
… Описание применения продукта (не ограничиваясь следующим):
1. Вставка в плату PCB для пайки;
2. Формирование и герметизация после пайки проводов;
3. Может быть добавлен переходной терминал этой платы PCB;
4. Литье под давлением с использованием встраиваемой формы;
5. Провода могут быть присоединены напрямую.

 Внимание:
1. В магните используется материал NdFeB, он может сохранять магнитную силу навсегда (за исключением высокой температуры, поломки, соединения одноименными полюсами)

2. Магнит создает помехи магнитного поля

3. Может быть предусмотрена защита от короткого замыкания

Как работают магнитные разъемы?

.Обе стороны соединяются магнитно при размещении рядом друг с другом
.Свет в задней части штекера указывает на протекание питания
.Когда стороны разъединяются, подача питания немедленно прекращается
.Они позволяют избежать коротких замыканий, так как разъемы отталкиваются друг от друга, а если они притягиваются, то это происходит на изолированных частях (так как оба разъема освобождают один и тот же магнитный полюс)

Параметры круглых 2-контактных магнитных кабельных разъемов:

Технический чертеж круглого 2-контактного  гнездового магнитного разъема

Рекомендуемая компоновка печатной платы

Преимущества UPE:

1. Команда R & D, независимые возможности проектирования и разработки, возможность индивидуальной настройки с разработкой продукта; вам нужен только ID, мы сделаем остальное за вас, бесплатная разработка, время R&D 3-5 рабочих дней.

2. Проекты продуктов с возможностью выбора нескольких программ, круглое, квадратное, прямоугольное, фигурное соединение с гибким использованием способа для достижения красивого внешнего вида, экономии пространства, простоты подключения, магнитная сила может достигать от 1 Н до 30 Н.

3. Способ соединения: магнит к магниту, магнит к сплаву, магнит к железным листам и так далее, для удовлетворения различных структур и применений, избегайте помех магнитного поля, используйте магнит NdFeB, он может сохранять магнитную силу навсегда.

Преимущества магнитного разъема:

1. Удобство использования

Если товары есть на складе, мы предоставляем образцы клиентам бесплатно, но вы должны оплатить доставку..Безопасность от падения: Чисто отсоединяется при натяжении (например, споткнувшись о кабель), защищая устройства от повреждений.

Если товары есть на складе, мы предоставляем образцы клиентам бесплатно, но вы должны оплатить доставку..Большой срок службы: Рассчитан на 100 000–200 000 циклов подключения/отключения – значительно превышает стандартные разъемы.

.Прочная конструкция: Усиленная структура устойчива к физическим нагрузкам и частому использованию.

Если товары есть на складе, мы предоставляем образцы клиентам бесплатно, но вы должны оплатить доставку..Водонепроницаемость IPX8: Порт со стороны устройства (гнездо) выдерживает погружение (идеально подходит для носимых устройств, медицинского оборудования, устройств для наружного применения).

Если товары есть на складе, мы предоставляем образцы клиентам бесплатно, но вы должны оплатить доставку.4. Высокопроизводительная подача питания

.Поддержка быстрой зарядки: Выдерживает токи 5A–10A, обеспечивая быструю зарядку для энергоемких устройств.

Если товары есть на складе, мы предоставляем образцы клиентам бесплатно, но вы должны оплатить доставку.5. Гибкость дизайна

Если товары есть на складе, мы предоставляем образцы клиентам бесплатно, но вы должны оплатить доставку..Адаптируемость форм-фактора: Может быть разработан для ультратонких профилей или специализированных корпусов.

6. Повышенная безопасность

Если товары есть на складе, мы предоставляем образцы клиентам бесплатно, но вы должны оплатить доставку..Защита от неправильной полярности: Физическая конструкция предотвращает неправильную вставку (защита от обратной полярности).

Если товары есть на складе, мы предоставляем образцы клиентам бесплатно, но вы должны оплатить доставку..Высокоскоростная передача данных: Поддерживает USB 2.0, HDMI 1.3, аудио/видео сигналы – заменяя традиционные порты без ущерба для функциональности.

.Целостность сигнала: Поддерживает стабильную передачу видео/аудио даже при частых отключениях.

Если товары есть на складе, мы предоставляем образцы клиентам бесплатно, но вы должны оплатить доставку.1. Носимые устройства (умные часы, трекеры для домашних животных, умные браслеты) зарядка/кабель

Если товары есть на складе, мы предоставляем образцы клиентам бесплатно, но вы должны оплатить доставку.3. Медицинское оборудование, беспроводные устройства, оборудование для передачи данных, телекоммуникационное оборудование, оборудование автоматизации и промышленное оборудование;

4. Авиация, аэрокосмическая промышленность, военная связь и военная электроника

Если товары есть на складе, мы предоставляем образцы клиентам бесплатно, но вы должны оплатить доставку.FAQ

Если товары есть на складе, мы предоставляем образцы клиентам бесплатно, но вы должны оплатить доставку.С 100% искренностью наша компания предоставит вам лучший сервис, будь то продукты или послепродажное обслуживание. Мы предоставим наиболее разумное предложение и разработаем высококачественные образцы в соответствии с вашими чертежами или требованиями. Мы предоставляем гарантию для каждого клиента после продажи.

2. Можете ли вы настроить продукты для нас?

Если товары есть на складе, мы предоставляем образцы клиентам бесплатно, но вы должны оплатить доставку.3. Сколько будет стоить образец?

Если товары есть на складе, мы предоставляем образцы клиентам бесплатно, но вы должны оплатить доставку.Если это индивидуальные товары, мы будем взимать плату за надлежащую стоимость и вернем разумную долю стоимости образца, когда вы сделаете заказ у нас!

4. Как насчет вашего времени доставки?

Время доставки зависит от количества и сложности заказа клиента. Обычно доставка товаров со склада осуществляется в течение 3 дней, а индивидуальных продуктов – в течение 2 недель.
5. Как насчет контроля качества вашей компании?
Мы будем тестировать и проверять продукты, чтобы обеспечить качество продуктов и получить ваше удовлетворение. Качество является самым важным в нашей компании, от материала до доставки, все будет дважды проверено, и компания получит IS09001, чтобы обеспечить это.
Как заказать магнитные разъемы у UPE
Step 1: Отправьте свои требования

Step 2: Предложение и соглашение

Step 3: Подтвердите заказ и оплатите
Step 4: Производство и доставка

Step 5: Обеспечение качества
Доставка
