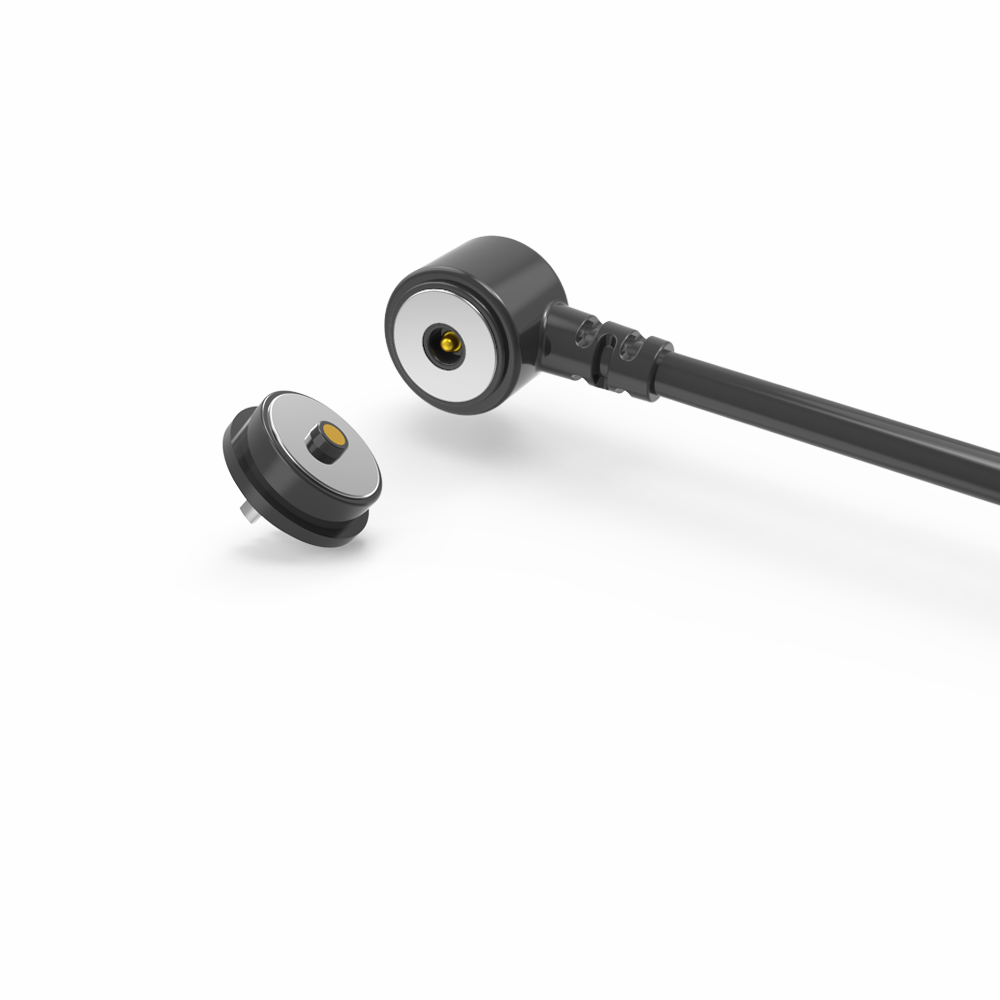

Диа 10,0 мм круглый мужской и женский магнитный коннектор с микропроектором

Круглый магнитный разъем постоянного тока диаметром 10,0 мм для мужчин и женщин с микропроектором, магнитный штыревой разъем имеет преимущество автоматической адсорбции, простоты в эксплуатации. Штыревой разъем имеет хорошую электропроводность, не подвержен коррозии в суровых условиях.

Union Precision Electronic Co.,Ltd (UPE)  стремится к производству высококачественных Pogo Pin, разъемов Pogo Pin, магнитных разъемов, а также к проектированию, разработке, производству и продаже сопутствующих продуктов как высокотехнологичная компания.

Мы придерживаемся непрерывных технологических инноваций и высококачественной продукции как основы развития компании, профессиональная и опытная техническая команда имеет более 15 лет опыта работы в соответствующей индустрии разъемов. UPE имеет многолетний опыт работы в разработке и производстве продукции. UPE обеспечивает качество продукции на этапах проектирования, разработки и производства продукции. В то же время компания также может предоставить клиентам техническую поддержку, такую как синхронная разработка.

Продукция соответствует экологическим стандартам ЕС ROHS, REACH, HF.

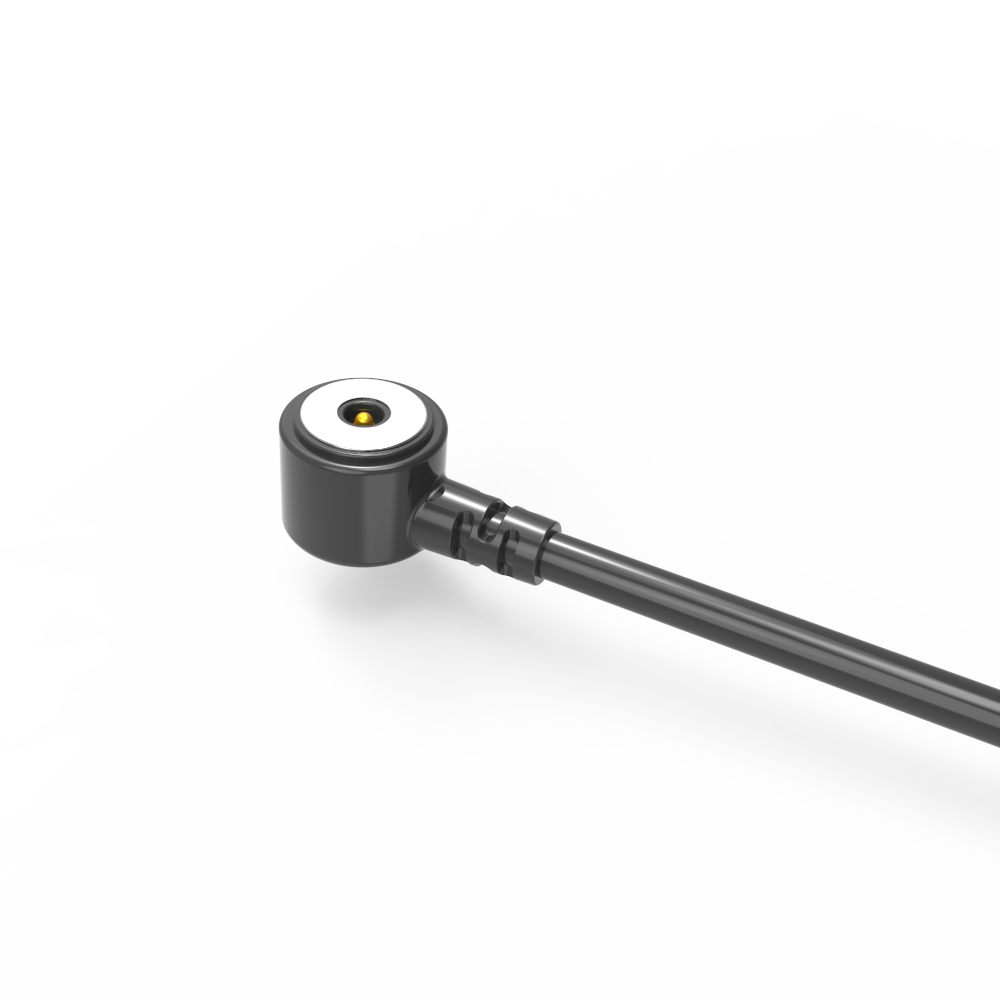

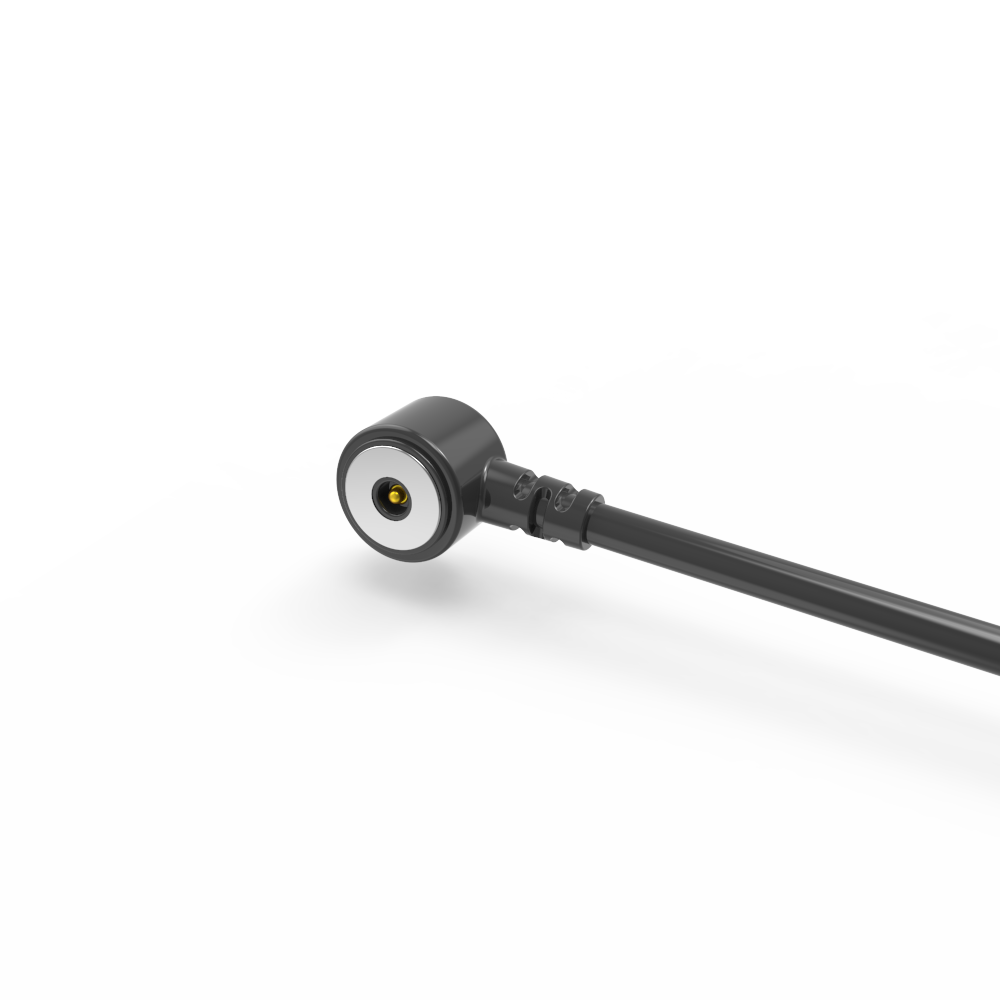

Магнитный кабельный разъем (штекер):

...Материалы:
Pogo Pin: латунь (плунжер и корпус с покрытием 5U" Min Au поверх 60~100U" Ni);
Корпус: черный HTN+30%GF UL94 V-0;
Магнит: NdFeB N52 с покрытием Ni;
Кабель: черный OD 3,5*2C(TC65*0,08),
Оболочка провода: черный TPE 90A .
Оболочка разъема: черный TPE 90A..
...Механические характеристики:
Усилие пружины: 70 г±20 г, при рабочем ходе 1,0 мм.
Полный ход: 1,2 мм.
Механический ресурс: не менее 10000 циклов..
...Электрические характеристики:
Напряжение: 12 В.
Ток: 3 А.
Контактное сопротивление: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание соляным туманом: 48 ч.

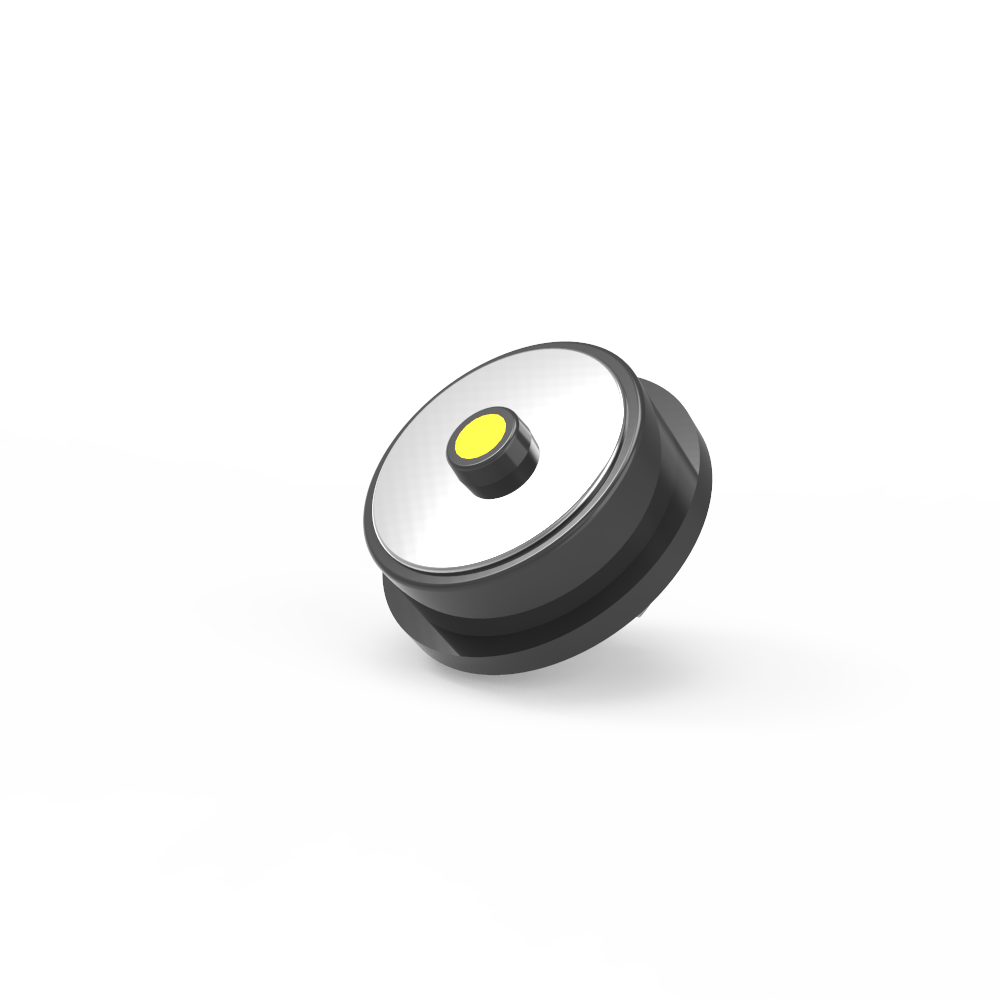

Магнитный разъем (розетка):

..Материалы:
PINr: бессвинцовый C6801, покрытие 5U" Min Au поверх 60~100U" Ni;
Корпус: черный HTN+30%GF UL94 V-0;
Корпус: бессвинцовый C6801 с покрытием Ni;
Магнит: NdFeB N52 с покрытием Ni
....Электрические характеристики:
Напряжение: 12,0 В.
Ток: 3,0 А.
Контактное сопротивление: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание соляным туманом: 48 ч.
… Описание применения продукта (не ограничиваясь следующим):
1. Пайка на печатную плату;
2. Формование и инкапсуляция после пайки проводов;
3. Может быть добавлен переходной терминал этой печатной платы;
4. Литье под давлением с использованием встраиваемой формы;
5. Провода можно соединять напрямую.

 Внимание:
1. В магните используется материал NdFeB, он может сохранять магнитную силу навсегда (за исключением высокой температуры, поломки, соединения одноименных полюсов)

2. Магнит создает помехи магнитного поля

3. Можно предусмотреть защиту от короткого замыкания

Как работают магнитные разъемы?

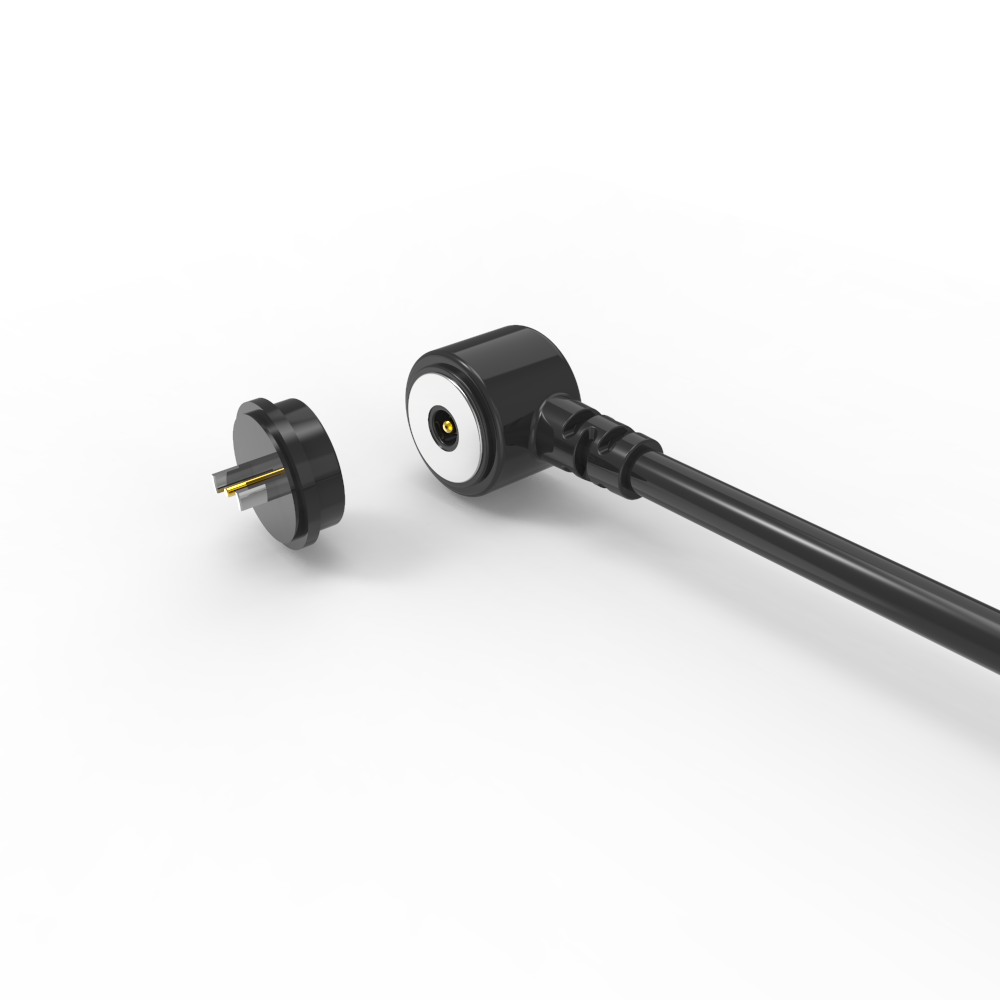

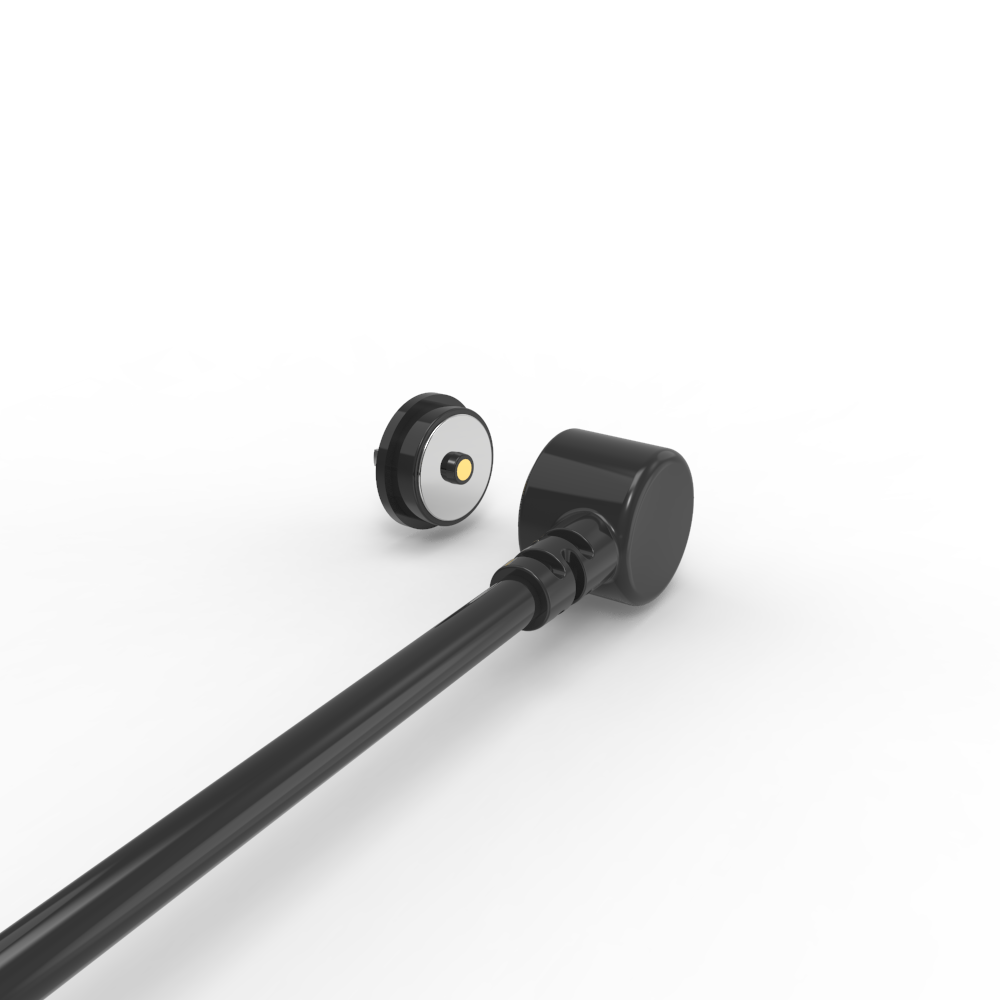

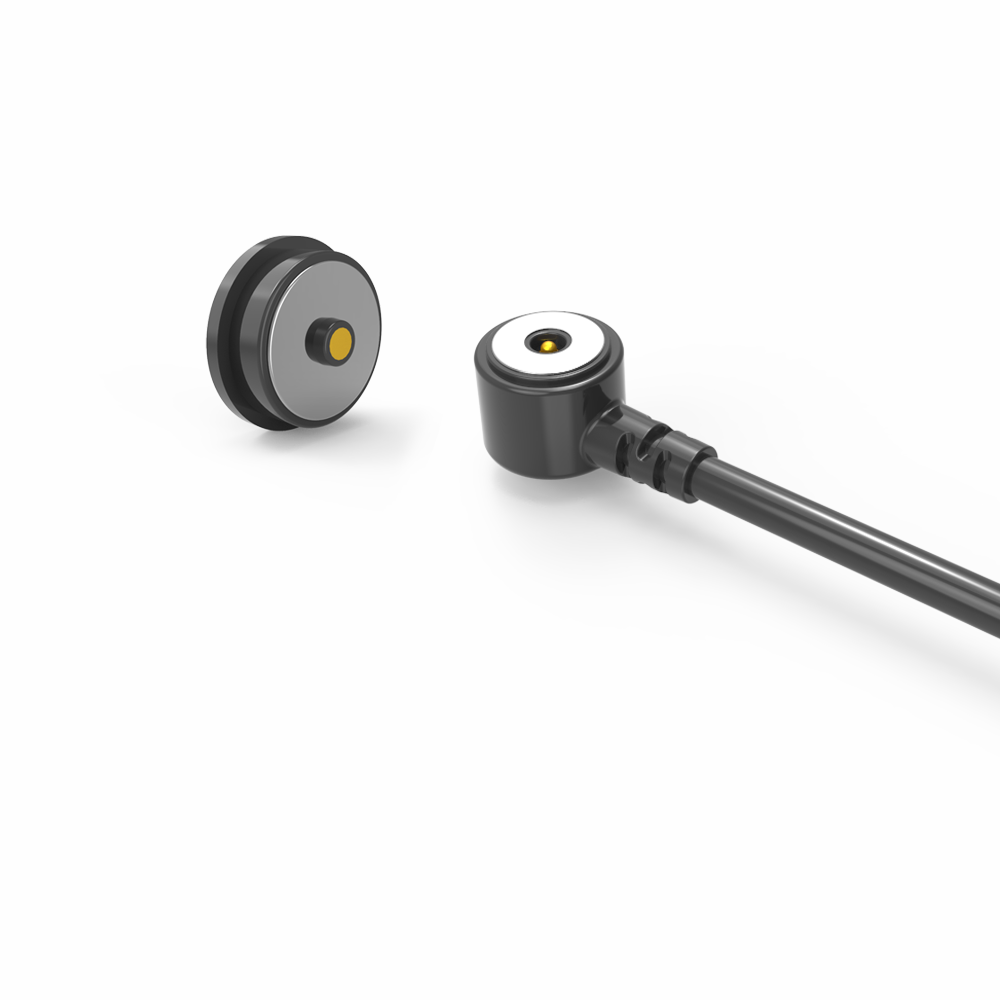

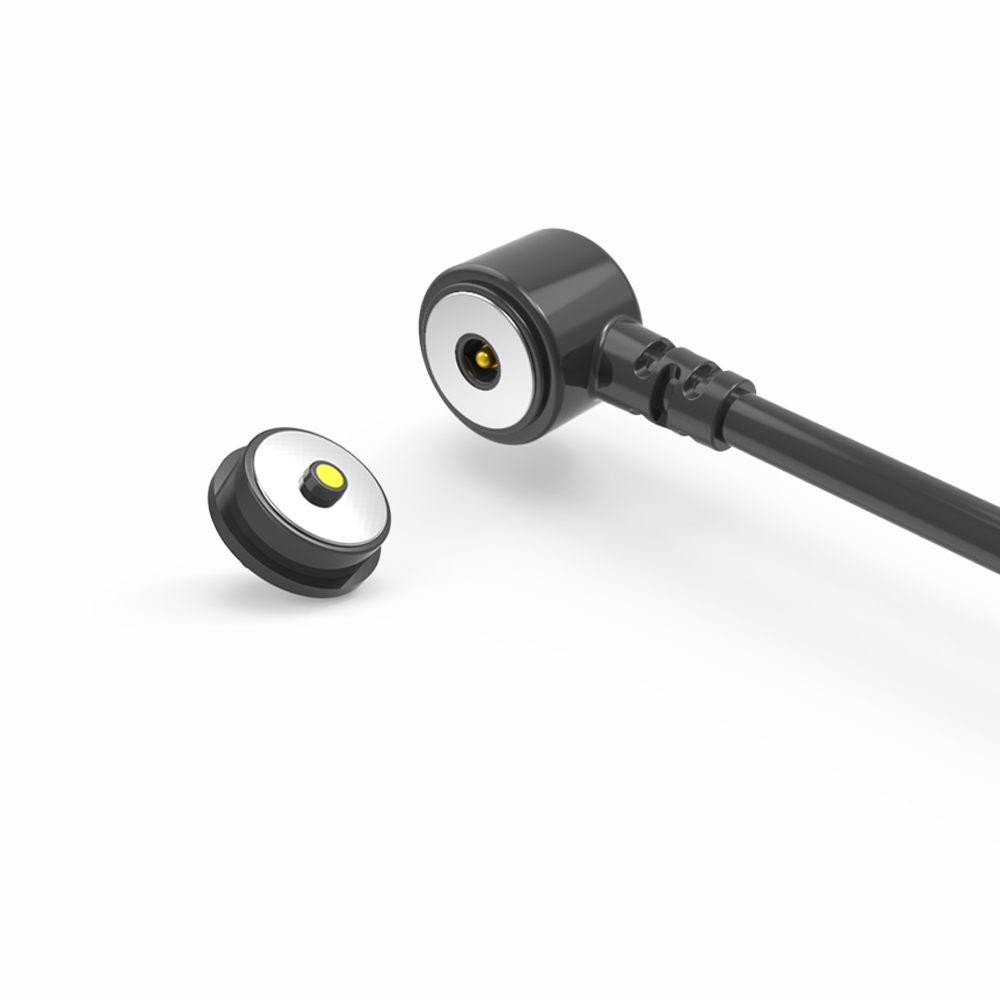

.Обе стороны соединяются магнитно при размещении рядом друг с другом
.Свет на задней панели штекера указывает на протекание питания
.Когда стороны разъединяются, поток питания немедленно прекращается
.Они позволяют избежать коротких замыканий, поскольку разъемы отталкиваются друг от друга, а если они притягиваются, то это происходит на изолированных частях (поскольку оба разъема освобождают один и тот же магнитный полюс)

Параметры круглых 2-контактных магнитных кабельных разъемов:

Технический чертеж круглого 2-контактного магнитного кабельного разъема (штекер)

Технический чертеж круглого 2-контактного магнитного разъема (розетка)

Рекомендациирекомендуемая компоновка печатной платы

Преимущества магнитного разъема:

1. Простота использования

.Автоматическая адсорбция: легко подключается простым щелчком - не требуется точное выравнивание.

.Безопасность от падения: чисто отсоединяется при натяжении (например, споткнувшись о кабель), защищая устройства от повреждений.

2. Исключительная долговечность

.Большой срок службы: рассчитан на 100 000–200 000 циклов подключения/отключения — значительно превышает стандартные разъемы.

.Надежная конструкция: усиленная структура устойчива к физическим нагрузкам и частому использованию.

3. Экологическая устойчивость

.Водонепроницаемость IPX8: порт со стороны устройства (розетка) выдерживает погружение (идеально подходит для носимых устройств, медицинского оборудования, устройств для наружного применения).

.Пыленепроницаемость: герметичная конструкция предотвращает попадание частиц.

4. Высокопроизводительная подача питания

.Поддержка быстрой зарядки: выдерживает токи 5–10 А, обеспечивая быструю зарядку для энергоемких устройств.

.Низкое сопротивление: оптимизировано для эффективной передачи больших токов с минимальными потерями энергии.

5. Гибкость дизайна

.Настраиваемая эстетика: форма, цвет и брендинг адаптированы для соответствия хост-устройствам (например, носимым устройствам, гаджетам IoT).

.Адаптируемость форм-фактора: может быть разработан для ультратонких профилей или специализированных корпусов.

6. Повышенная безопасность

.Защита от короткого замыкания: встроенная защита от случайных коротких замыканий во время подключения/неправильного выравнивания.

.Защита от неправильной полярности: физическая конструкция предотвращает неправильную вставку (защита от обратной полярности).

7. Расширенные возможности сигнала

.Высокая скорость передачи данных: поддерживает USB 2.0, HDMI 1.3, аудио/видеосигналы — заменяя традиционные порты без ущерба для функциональности.

.Целостность сигнала: поддерживает стабильную передачу видео/аудио даже при частом отключении.

Области применения продукта:

1. Носимые устройства (умные часы, локатор для домашних животных, умный браслет) зарядка/кабель
2. Ноутбук, планшетный ПК, КПК, портативный терминал данных;
3. Медицинское оборудование, беспроводные устройства, оборудование для передачи данных, телекоммуникационное оборудование, оборудование автоматизации и промышленное оборудование;
4. Авиация, аэрокосмическая промышленность, военная связь и военная электроника
5. Автомобили, автомобильная навигация, тестеры и измерительное оборудование
