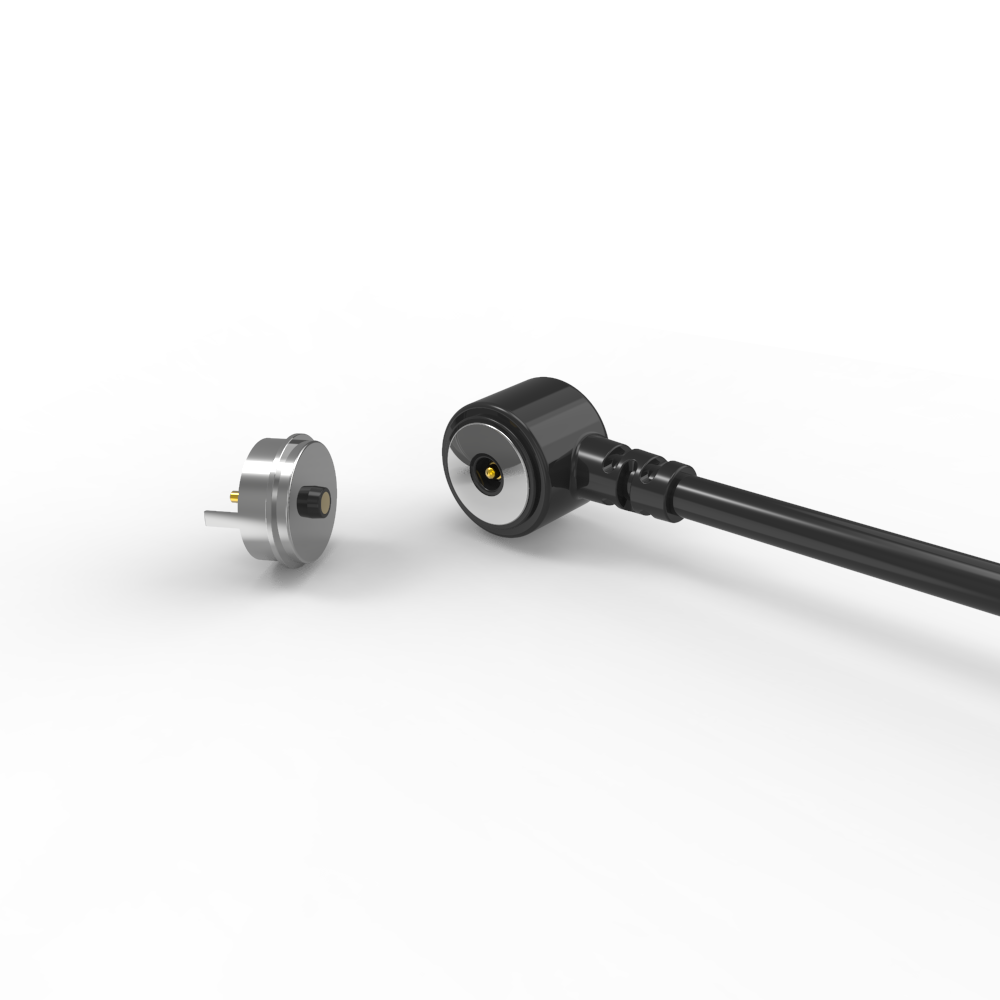

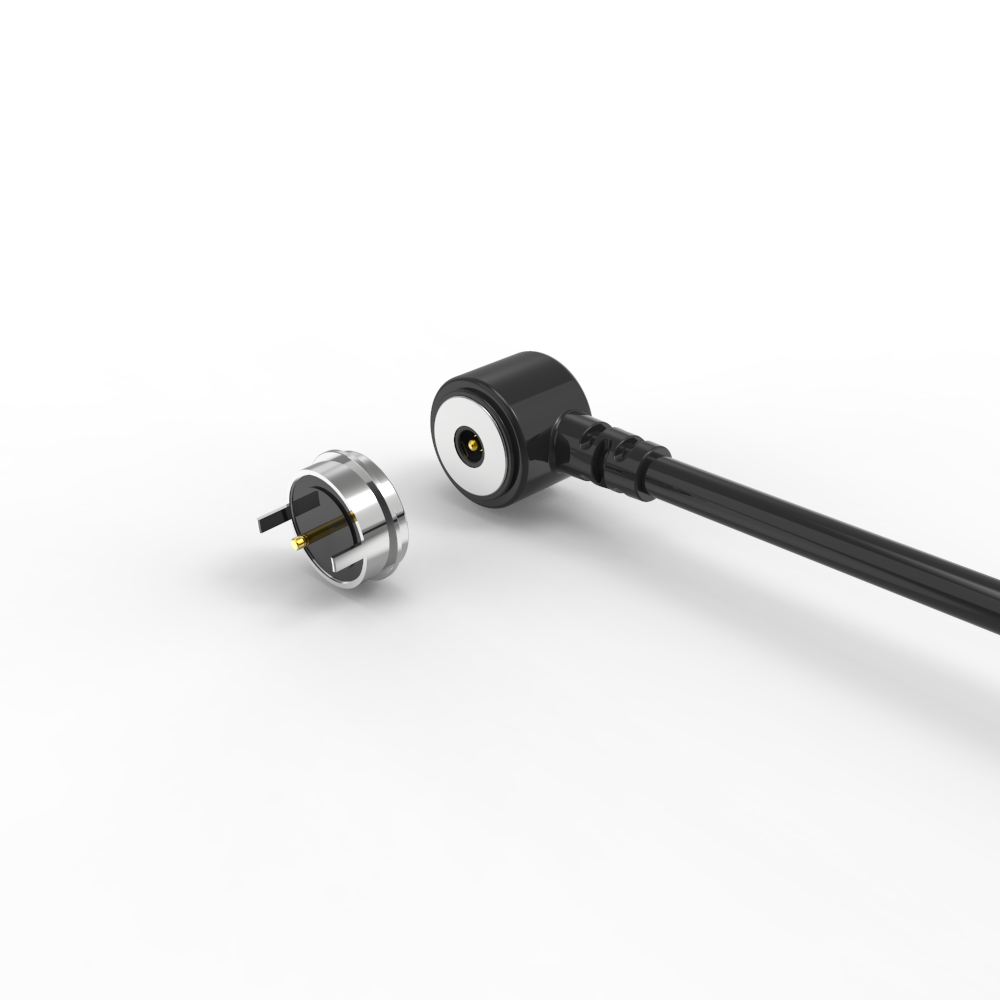

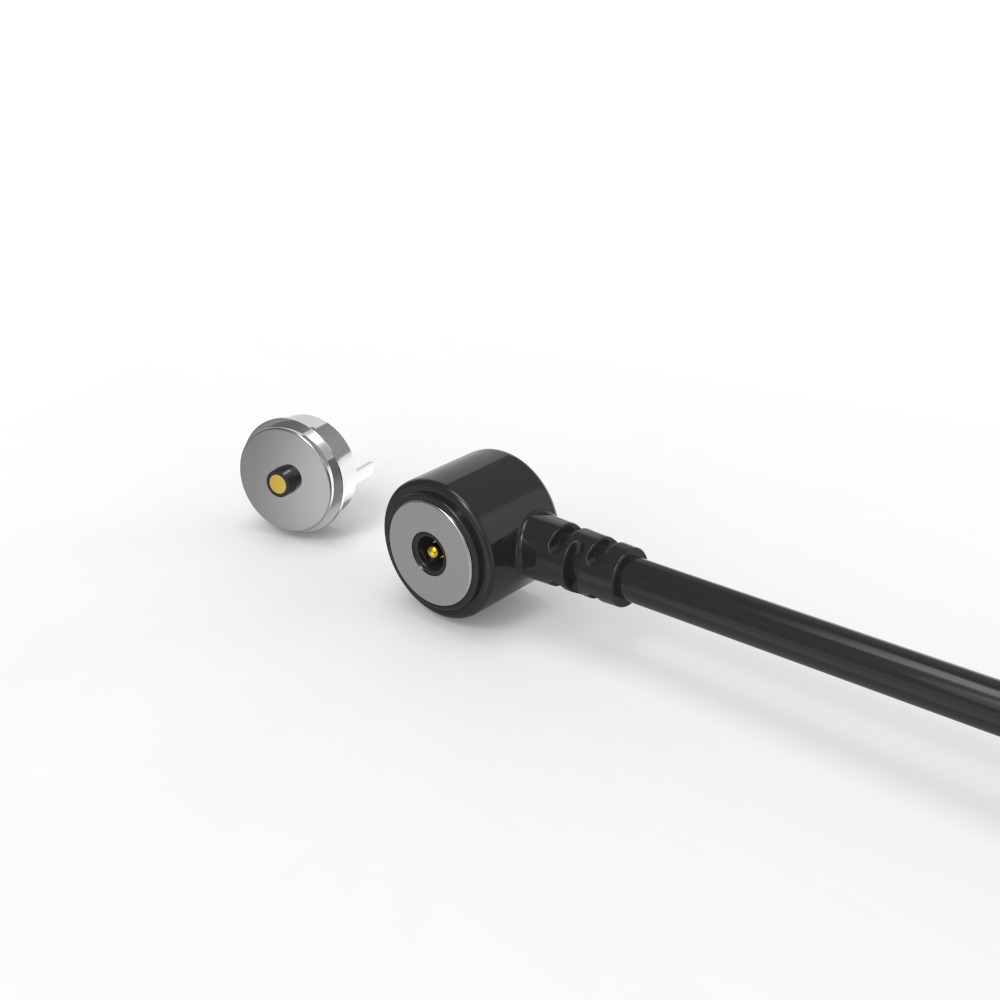

Круглый мужской и женский магнитный кабель зарядки для тепловой коробки с обедом

Круглый штекерный разъем для зарядного кабеля с магнитным соединением для термо-ланч-бокса, магнитный штыревой разъем имеет преимущество автоматической адсорбции, простоту в эксплуатации. Штыревой разъем обладает хорошей электропроводностью, не подвержен коррозии в суровых условиях.

Union Precision Electronic Co.,Ltd (UPE)  специализируется на высококачественных Pogo Pin, разъемах Pogo Pin, магнитных разъемах, а также на проектировании, разработке, производстве и продаже сопутствующих продуктов как высокотехнологичная компания.

Мы придерживаемся непрерывных технологических инноваций и высококачественной продукции как основы развития компании, профессиональная и опытная техническая команда имеет более 15 лет опыта работы в соответствующей индустрии разъемов. UPE имеет многолетний опыт работы в разработке и производстве продукции. UPE обеспечивает качество продукции на этапах проектирования, разработки и производства. В то же время компания также может предоставить клиентам техническую поддержку, такую как синхронная разработка.

Продукция соответствует экологическим стандартам ЕС ROHS, REACH, HF.

Глобальный охват:Продукция UPE пользуется доверием во всем мире, основное внимание уделяется экспорту на развитые рынки, включая:

.Европа

.Соединенные Штаты и Канада

.Австралия

.Развитые регионы Азии

По сути:UPE предлагает широкий спектр надежных, безопасных и инновационных решений с магнитными разъемами для удовлетворения высоких требований глобальных клиентов на передовых рынках.

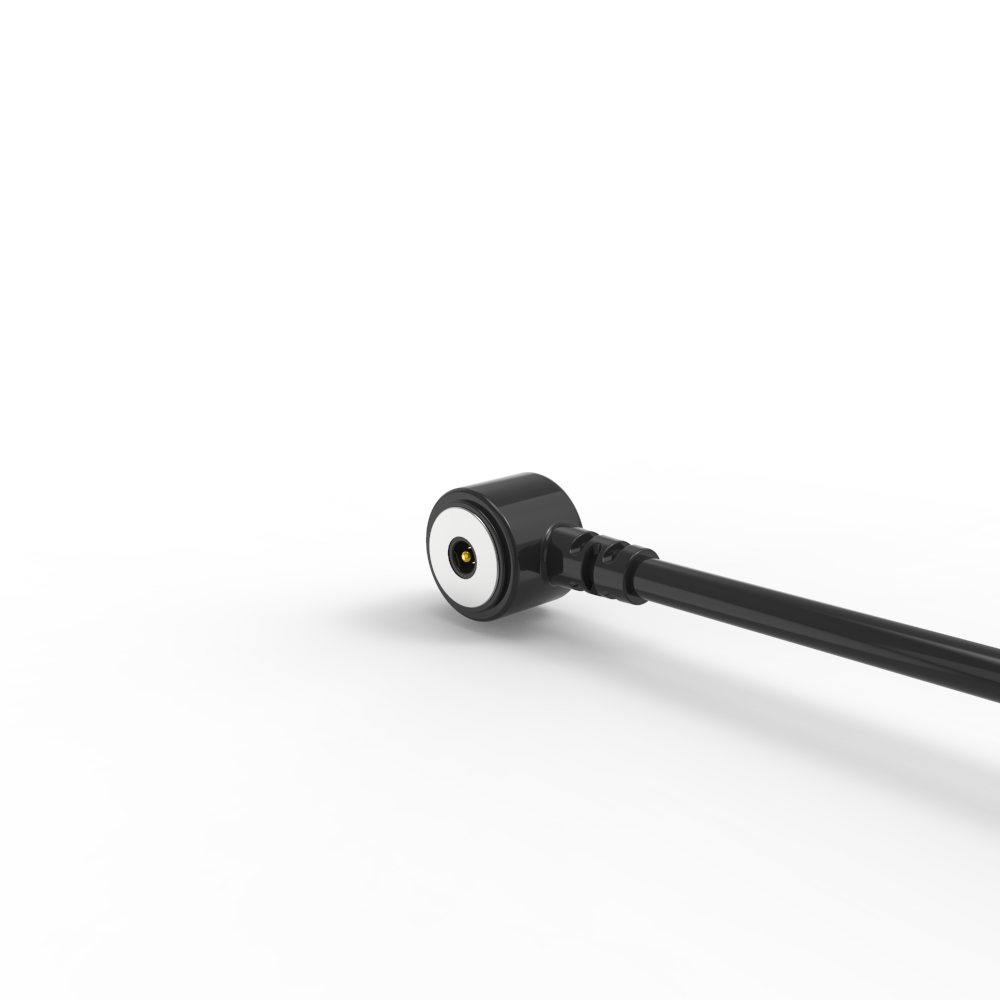

Штекерный разъем магнитного кабеля:

...Материалы:
Pogo Pin: латунь (плунжер и корпус с покрытием 5U" Min Au поверх 60~100U" Ni);
Корпус: черный HTN+30%GF UL94 V-0;
Магнит: NdFeB N52 с покрытием Ni;
Кабель: черный OD 3,5*2C(TC65*0,08),
Оболочка провода: черный TPE 90A .
Оболочка разъема: черный TPE 90A..
...Механические характеристики:
Усилие пружины: 70 г±20 г, при рабочем ходе 1,0 мм.
Полный ход: 1,2 мм.
Механический ресурс: 10000 циклов мин..
...Электрические характеристики:
Напряжение: 12 В.
Ток: 3 А.
Контактное сопротивление: 50 мΩ Макс (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание соляным туманом: 48 ч.

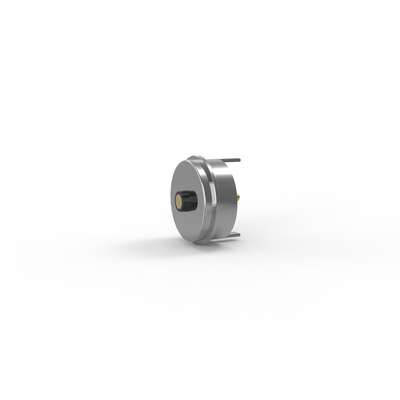

Гнездовой магнитный разъем:

..Материалы:
PINr: бессвинцовый C6801, покрытие 5U" Min Au поверх 60~100U" Ni;
Корпус: черный HTN+30%GF UL94 V-0;
Корпус: бессвинцовый C6801 с покрытием Ni;
Магнит: NdFeB N52 с покрытием Ni
....Электрические характеристики:
Напряжение: 12,0 В.
Ток: 5,0 А.
Контактное сопротивление: 50 мΩ Макс (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание соляным туманом: 48 ч.
… Описание применения продукта (не ограничиваясь следующим):
1. Пайка на печатную плату;
2. Формование и герметизация после пайки проводов;
3. Может быть добавлен переходной терминал этой печатной платы;
4. Литье под давлением для встраиваемой формы;
5. Провода можно приклеивать напрямую.

 Внимание:
1. В магните используется материал NdFeB, он может сохранять магнитную силу навсегда (за исключением высокой температуры, поломки, соединения одноименных полюсов)

2. Магнит создает помехи магнитного поля

3. Можно предусмотреть защиту от короткого замыкания

Как работают магнитные разъемы?

.Обе стороны соединяются магнитно при размещении рядом друг с другом
.Свет на задней панели штекера указывает на протекание питания
.Когда стороны разъединяются, подача питания немедленно прекращается
.Они позволяют избежать коротких замыканий, поскольку разъемы отталкиваются друг от друга, а если они притягиваются, то это происходит на изолированных частях (поскольку оба разъема освобождают один и тот же магнитный полюс)

Параметры круглых 2-контактных магнитных кабельных разъемов:

Технический чертеж круглого 2-контактного штекерного магнитного кабельного разъема

Технический чертеж круглого 2-контактного гнездового магнитного разъема

Рекомендациирекомендуемая компоновка печатной платы

Преимущества магнитного разъема:

1. Удобство использования

.Автоматическая адсорбция: легко подключается простым щелчком — точное выравнивание не требуется.

.Безопасность от падения: чисто отсоединяется при натяжении (например, споткнувшись о кабель), защищая устройства от повреждений.

2. Исключительная долговечность

.Большой срок службы: рассчитан на 100 000–200 000 циклов подключения/отключения — намного больше, чем у стандартных разъемов.

.Прочная конструкция: усиленная структура устойчива к физическим нагрузкам и частому использованию.

3. Экологическая устойчивость

.Водонепроницаемость IPX8: порт со стороны устройства (гнездо) выдерживает погружение (идеально подходит для носимых устройств, медицинского оборудования, устройств для наружного применения).

.Пыленепроницаемость: герметичная конструкция предотвращает попадание частиц.

4. Высокопроизводительная подача питания

.Поддержка быстрой зарядки: выдерживает токи 5–10 А, обеспечивая быструю зарядку для энергоемких устройств.

.Низкое сопротивление: оптимизировано для эффективной передачи больших токов с минимальными потерями энергии.

5. Гибкость дизайна

.Настраиваемая эстетика: форма, цвет и брендинг адаптированы для соответствия хост-устройствам (например, носимым устройствам, гаджетам IoT).

.Адаптируемость форм-фактора: может быть разработана для ультратонких профилей или специализированных корпусов.

6. Повышенная безопасность

.Защита от короткого замыкания: встроенная защита от случайных коротких замыканий во время подключения/неправильного выравнивания.

.Защита от дурака: физическая конструкция предотвращает неправильную вставку (защита от обратной полярности).

7. Расширенные возможности сигнала

.Высокая скорость передачи данных: поддерживает USB 2.0, HDMI 1.3, аудио/видеосигналы — заменяя традиционные порты без ущерба для функциональности.

.Целостность сигнала: поддерживает стабильную передачу видео/аудио даже при частом отключении.

Области применения продукции:

1. Носимые устройства (умные часы, локатор для домашних животных, умный браслет) зарядка/кабель
2. Ноутбук, планшетный ПК, КПК, портативный терминал данных;
3. Медицинское оборудование, беспроводные устройства, оборудование для передачи данных, телекоммуникационное оборудование, оборудование автоматизации и промышленное оборудование;
4. Авиация, аэрокосмическая промышленность, военная связь и военная электроника
5. Автомобили, автомобильная навигация, оборудование для тестирования и измерения

FAQ

1. Почему стоит выбрать нас?
Со 100% искренностью наша компания предоставит вам лучший сервис, будь то продукты или послепродажное обслуживание. Мы предоставим наиболее разумное предложение и разработаем высококачественные образцы в соответствии с вашими чертежами или требованиями. Мы предоставляем гарантию для каждого клиента после продажи.

2. Можете ли вы настроить продукты для нас?
Мы очень рады настроить или разработать для вас. Пожалуйста, предоставьте нам свой чертеж или образцы и сообщите нам ваши особые требования к продуктам. Мы можем настроить как можно скорее в соответствии с вашими требованиями.

3. Сколько будет стоить образец?
Если товары есть на складе, мы предоставляем образцы клиентам бесплатно, но вы должны оплатить доставку.
Если настроить товары, мы будем взимать плату за надлежащую стоимость и возместим разумную долю стоимости образца, когда вы сделаете у нас заказ!

4. Как насчет вашего времени доставки?
Время доставки зависит от количества и сложности заказа клиента. Обычно доставка товаров со склада осуществляется в течение 3 дней, а индивидуальных продуктов — в течение 2 недель.

5. Как насчет контроля качества вашей компании?
Мы будем тестировать и проверять продукты, чтобы обеспечить качество продукции и получить ваше удовлетворение. Качество является самым важным в нашей компании, от материала до доставки, все будет дважды проверено, и компания получит IS09001, чтобы обеспечить это.
