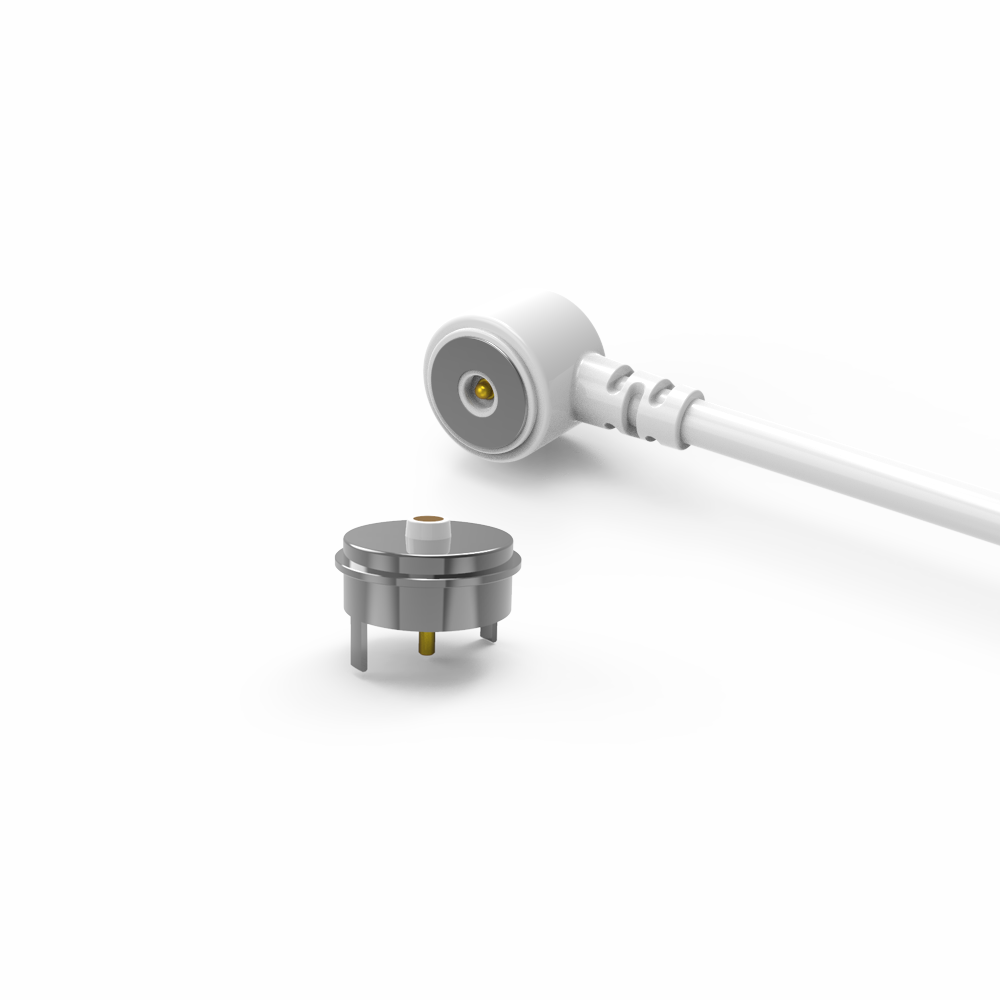

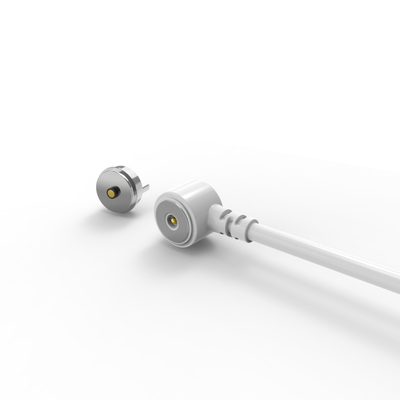

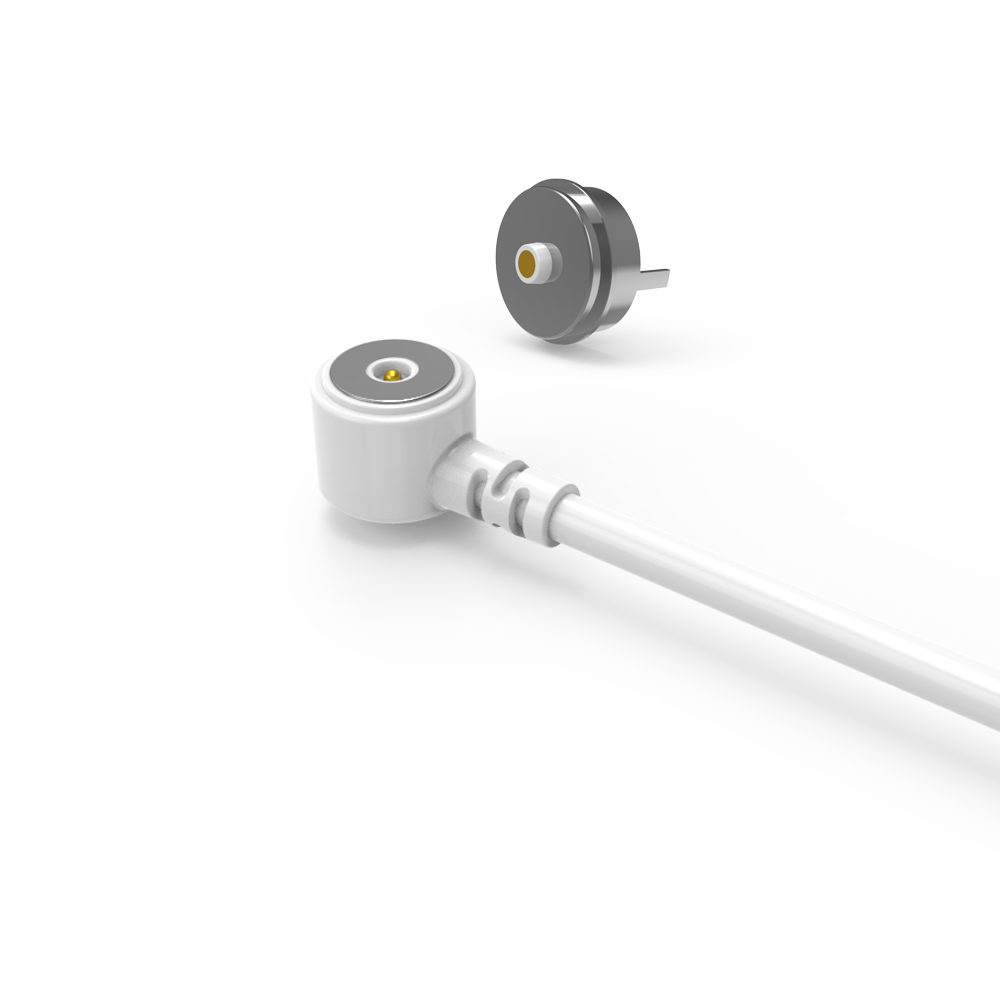

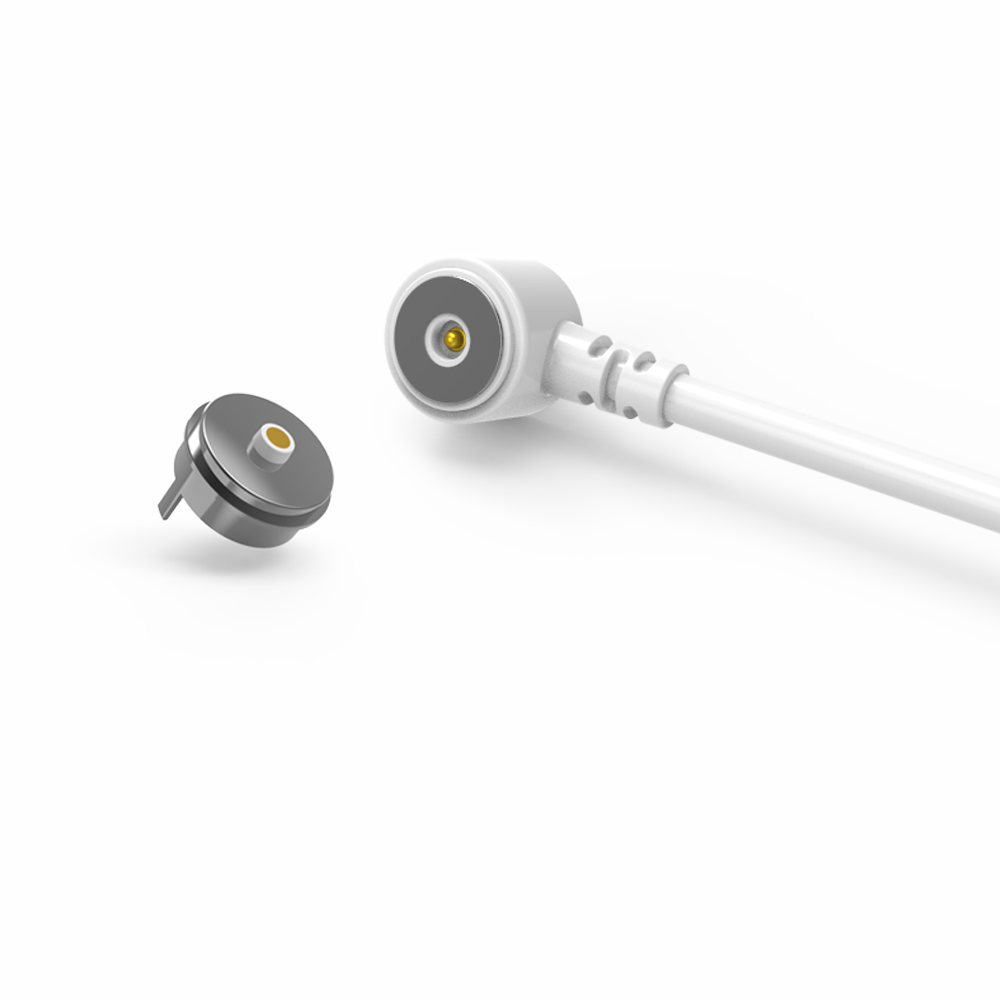

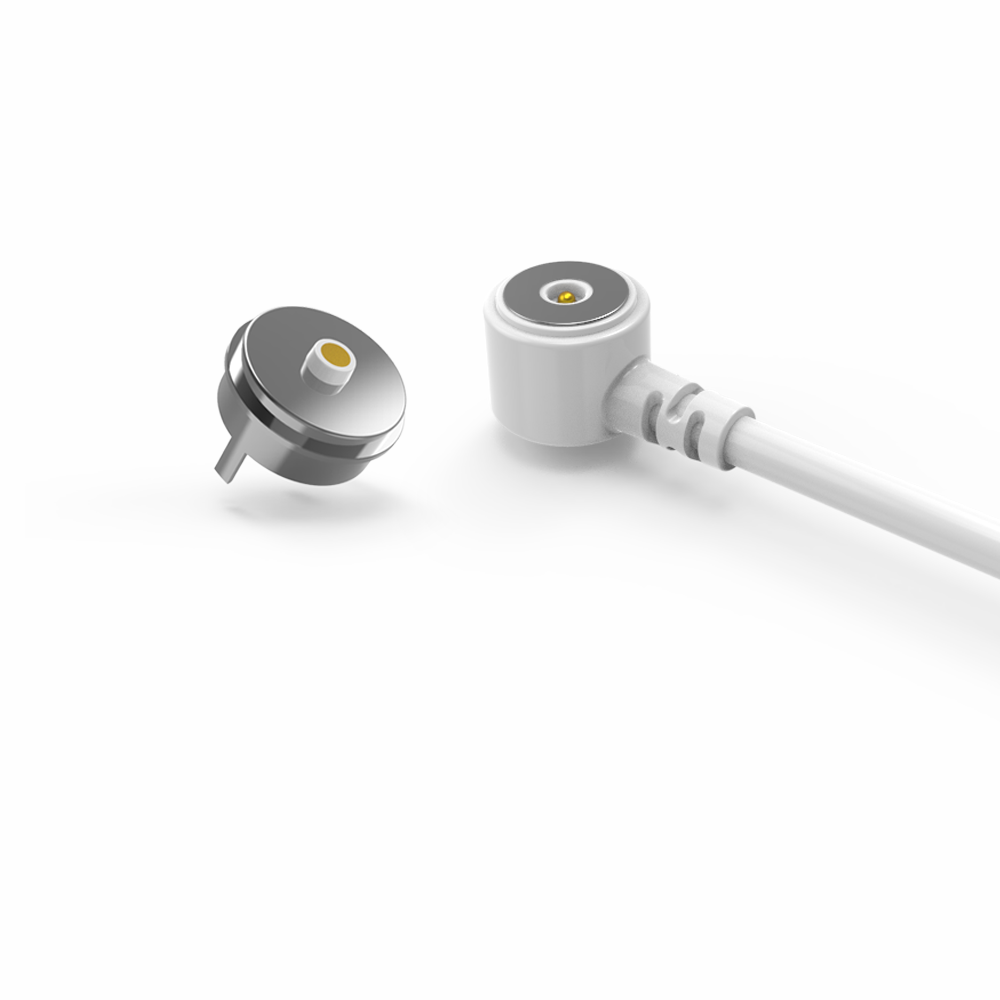

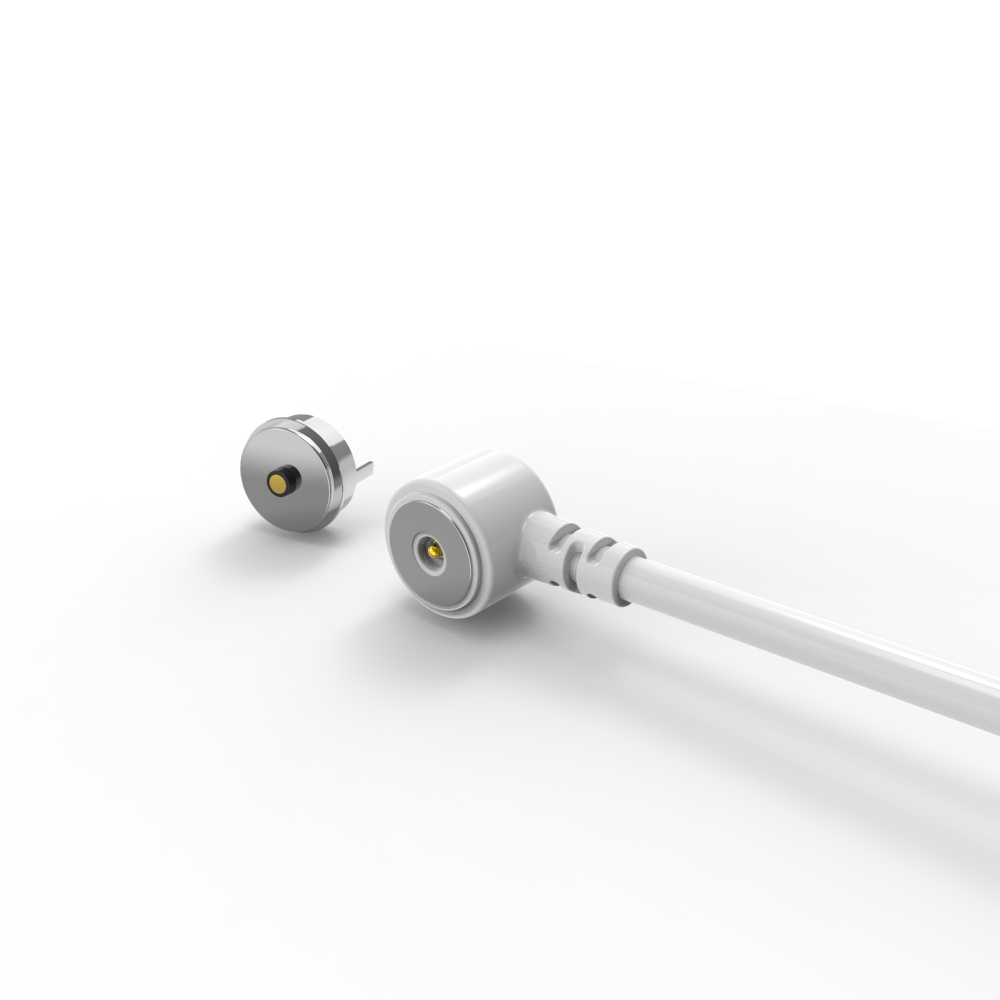

Белый магнитный разъем с контактами pogo-pin для светодиодных лент, для мужчин и женщин

Белый мужской и женский магнитный подключатель для кабелей с подставками для светодиодных лент.

UPE: профессиональный производитель высокопроизводительных магнитных соединителей и соединителей магнитных кабелей

UPE специализируется на проектировании и производстве высококачественных магнитных разъемов и магнитных кабельных разъемов для зарядки.

- Исключительная долговечность:Высокие показатели жизненного цикла для долговременной работы.

Улучшенная безопасность:Встроенная защита от короткого замыкания.

Сильный и безопасный магнетизм:Обеспечивает надежное соединение, которое безопасно отсоединяется при необходимости.

Приверженность инновациям:Мы постоянно фокусируемся на разработке передовых высокопроизводительных коннекторных решений.

Внимание:
1.Магнит использует материал NdFeB, он может сохранить магнитную силу навсегда (кроме высокой температуры, сломанного, одного полюса соединения)

2.Магнит существует магнитное поле помехи

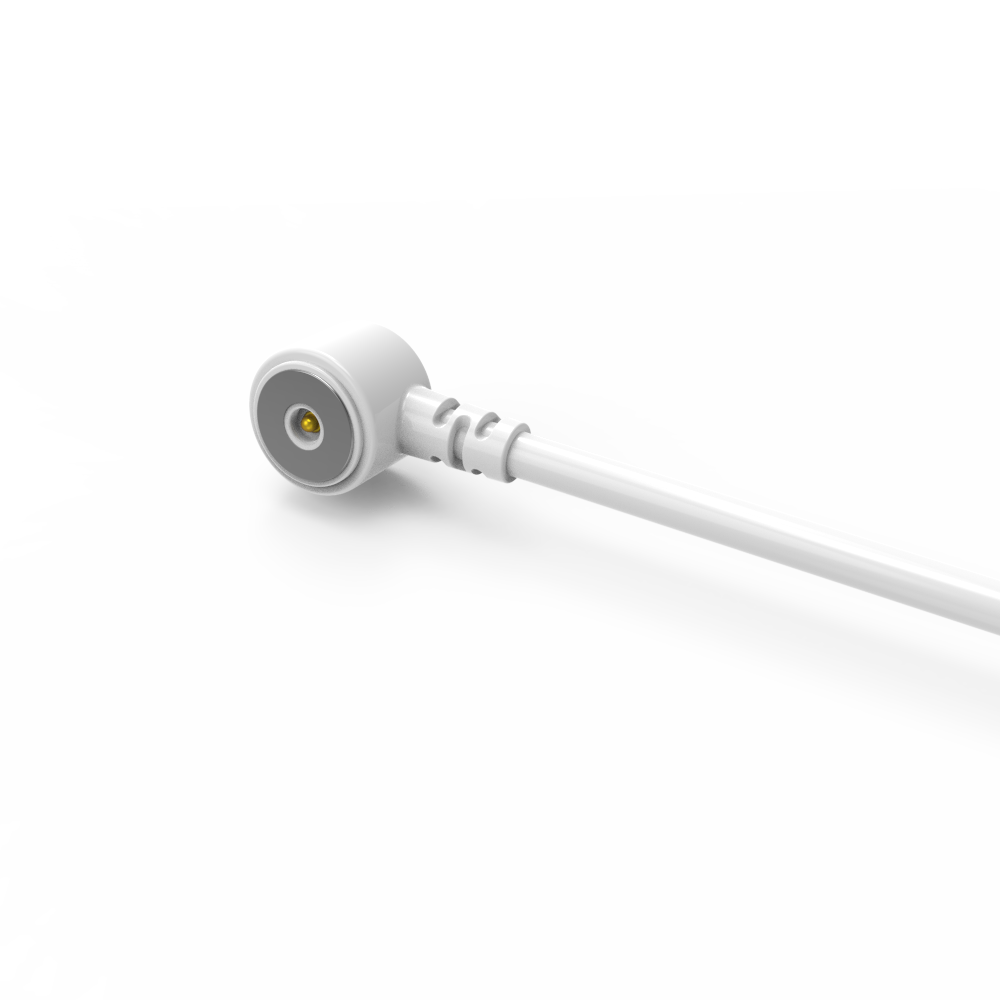

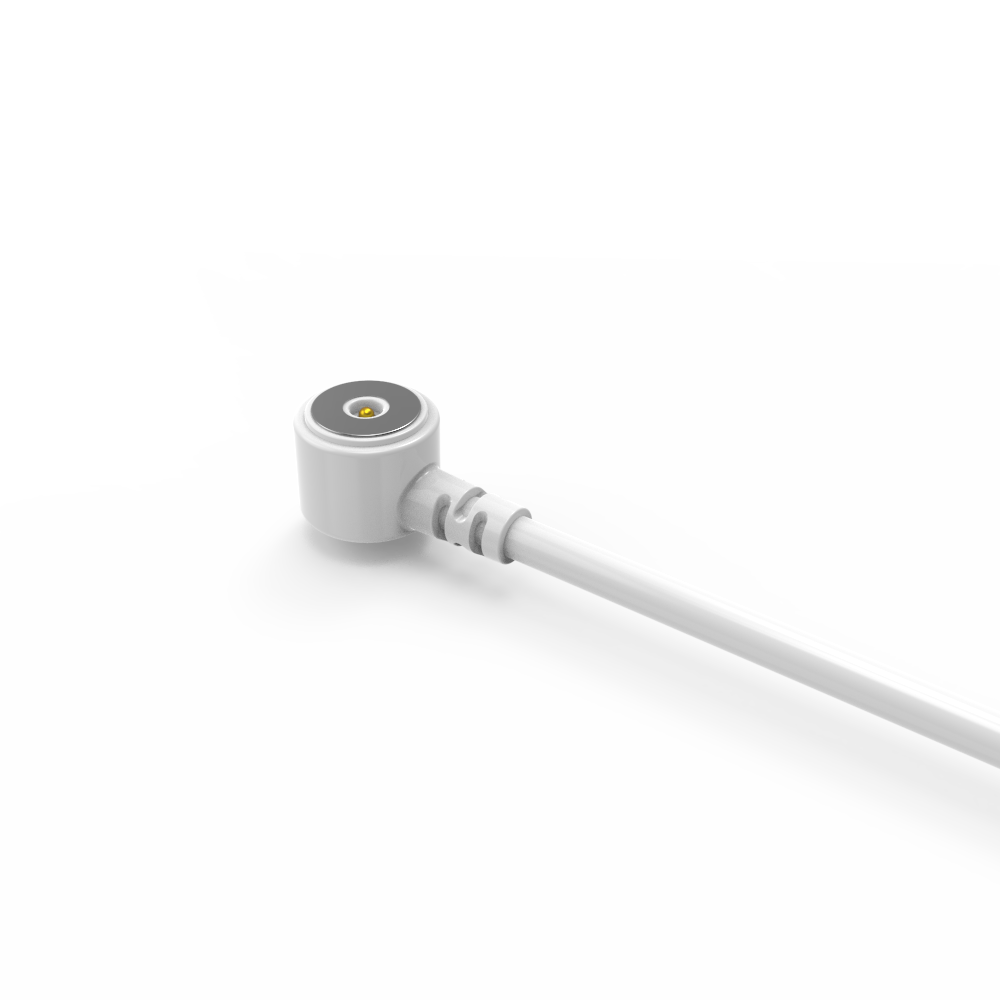

Коннектор мужского магнитного кабеля:

...Материалы:
Pogo Pin: латунь ((Plunger&Barrel пластировка 5U" Min Au более 60 ~ 100U"Ni);
корпус: белый LCP+30%GF UL94 V-0;
Магнит: NdFeB N52 Plating Ni;
Кабель:БелыйOD 3,5*2C ((TC65*0,08),
Стержневая куртка:БелыйTPE 90A.
Конекторная куртка: белый TPE 90A..
...механический:
Сила пружины: 70 грамм±20 грамм, при 1,0 мм рабочей силе.
Полная щёрка: 1,2 мм.
Продолжительность механического действия: 10000 циклов мин..
...электрический:
Напряжение: 12 В.
Ток: 3А.
Контактное сопротивление: 50mΩMax (PIN).
100% открытый и короткий тест.
Продукт, соответствующий требованиям ROHS или REACH.
...Проверка солевым спреем: 48 часов.

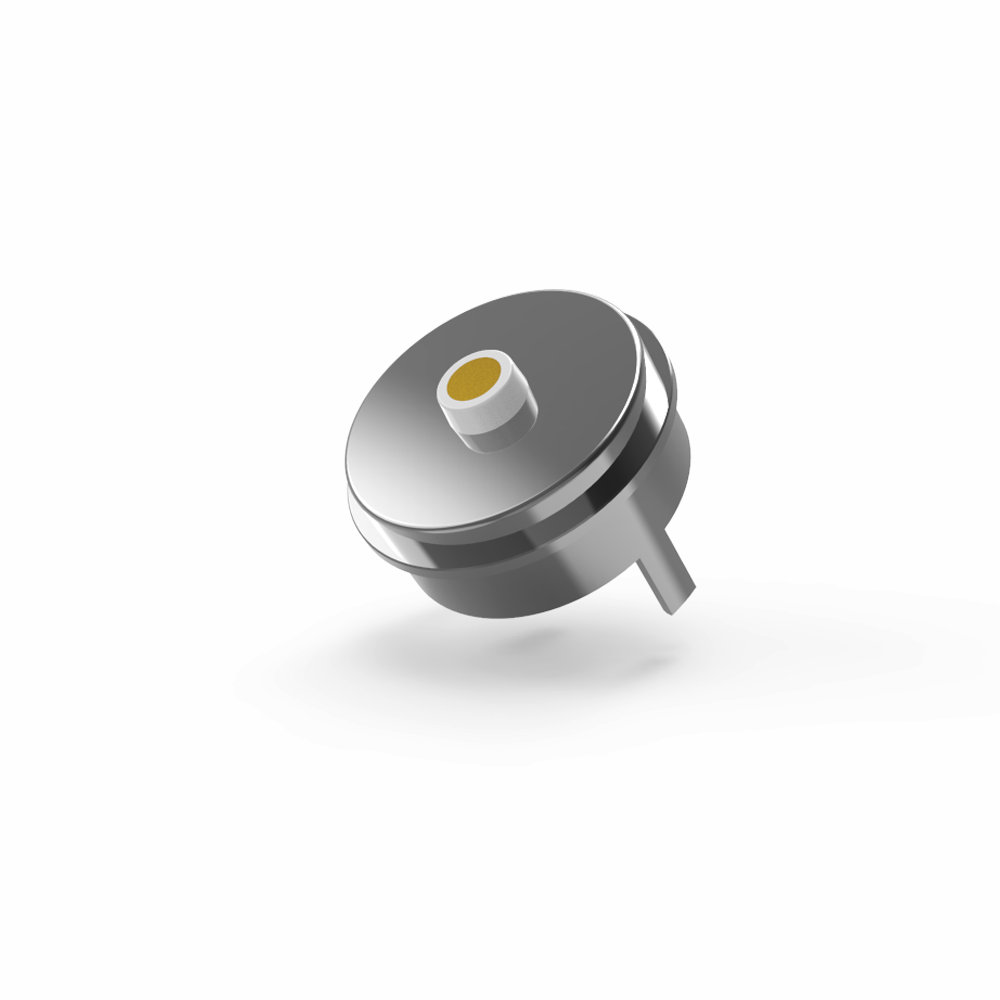

Магнитный разъем женского пола:

Материалы:
PINr:бессвинцовый C6801, нанесение 5U" Min Au над 60 ~ 100U" Ni;
корпус: белый LCP+30%GF UL94 V-0;
Оружейная оболочка: без свинца C6801 Пластировка Ни;
Магнит: NdFeB N52
...электрические:
напряжение:120,0 В.
Ток: 5,0А.
Контактное сопротивление: 50mΩMax (PIN).
100% открытый и короткий тест.
...соответствующий требованиям ROHS или REACH.
...Проверка солевым спреем: 48 часов.
... Описание применения продукта (не ограничиваясь следующим):
1.Площадка для сварки на пластинке PCB с подключением;
2Формирование и инкапсулирование проводов после сварки;
3. может быть присоединен конец передачи этой платы ПКБ;
4.Сплавление впрыском вкладываемой формы;
5- Провода могут быть связаны непосредственно.

Круговые 2pin магнитные кабельные разъемы Параметр:

Круговое техническое чертеж мужского магнитного кабельного соединителя 2Pin

Круговое женское магнитное соединитель 2Pin техническое чертеж

ОтносительноРекомендуемая схема PCB

Преимущества магнитного соединителя:

●Гуманизировать проектирование автоматического адсорбционного соединения;

●Гуманизированный антипад: его легко снять с интерфейса зарядки, а устройство нелегко снять;

●Жизненный цикл: до 100 000-200 000 циклов;

●Установка водонепроницаемая: женский конец устройства может быть пылезащищенным и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает большую передачу тока;

●Внешний вид магнитного соединителя может соответствовать конструкции устройства применения заказчика;

●конструкция конструкции продукта, противопоставляющейся короткому замыканию, и ее безупречность;

●Осуществление передачи высокочастотного сигнала, может заменить традиционную передачу сигнала USB2.0 HDMI 1.3 функции видео и аудио

●Сберегающие пространство женские разъемы и адаптеры для печатных пластин могут достигать подключения к патч-коду типа pogo и SMT DIP

●Отличный уровень коррозионной стойкости (48H-120H) отвечает требованиям для использования в суровых условиях

●Отличные расширяемые интерфейсы, которые могут реализовать (сигнал питания, видео аудио, джак и т.д.)

●Время разработки короткое, стоимость изготовления формы низкая и подходит для настройки

Применение продукции:

1- аэрокосмические, медицинские изделия, бортовая электроника автомобилей, мелкие бытовые приборы, автоматизированное промышленное оборудование, оборудование для передачи данных, промышленное оборудование для инспекции,беспроводные устройства, интеллектуальные транспортные средства на железнодорожных путях
2: устройства виртуальной реальности (VR), устройства беспилотных летательных аппаратов, устройства интеллектуальных роботов
3: Интеллектуальные носимые продукты, интеллектуальные позиционирующие продукты (интеллектуальные детские часы, интеллектуальные браслеты, носимые мобильные телефоны, наушники Bluetooth и т.д.)
4: Умные домашние устройства, умные портативные терминальные устройства, умное санитарное оборудование, умное спортивное оборудование на открытом воздухе, умные физиотерапевтические и косметические устройства
5: потребительская электроника, мелкие бытовые приборы (принтеры, смартфоны, компьютеры, камеры, аудиовизуальное оборудование, PDA)

Почему выбрали нас?

1.R & D команда независимый дизайн и возможности разработки, может быть настроена с разработкой продукта; у вас просто ID, мы сделаем левый для вас, бесплатная разработка, время R & D 3-5 рабочих дней.

2Проекты многопрограммного выбора, круглый, квадратный, прямоугольный, с гибким использованием способа достижения красивого внешнего вида, экономия места, легкая подключение,магнитная сила может достигать 1N до 30N.

3Способ подключения: магнит к магниту, магнит к сплаву, магнит к железным листам и так далее, для удовлетворения различной структуры и применения, избежания помех магнитного поля, используйте магнит NdFeB,Он может удерживать магнитную силу вечно..

Как разместить заказ магнитного кабеля

Шаг 1: расскажите о своих потребностях
Укажите следующие ключевые детали:

✅Тип разъема: например, только для зарядки, передачи данных + питания (USB-C/HDMI), Pogo Pin, гибридный

✅Количество: прогнозируемый годовой объем (например, 50 тыс. единиц/год)

✅Потребности в настройке:
Форма/размер (например, круглая Ø5 мм, прямоугольная)
.Назначенный ток (например, 8A быстрая зарядка)

. IP рейтинг (например, IPX8 водонепроницаемость)

.Тип сигнала (например, USB 2.0 + питание 12 В)
Эстетика (цвет, маркировка, отделка поверхности)

✅Технические характеристики: рабочее напряжение, циклы спаривания, диапазон рабочей температуры

Шаг 2: Котировка и соглашение
UPE предоставляет:
.Объективная цена (объемные скидки для заказов 5 000+)
Время выполнения (прототип + серийное производство)
Условия оплаты (например, 50% депозита, 50% предварительной отгрузки)

Окончание: MOQ, график доставки, упаковка

Шаг 3: Подтверждение заказа и оплата
Подписать ПО или официальное соглашение о заказе

Безопасные платежи:
Банковский перевод (SWIFT/TT)
.PayPal
.Кредитное письмо (для оптовых заказов)

Шаг 4: Производство и доставка
✅Прототип: 5-7 дней (одобрение образца до серийного производства)

✅Массовое производство: 15-20 дней (гибкое масштабирование)

Перевозка:
.EXW
Отслеживаемая логистика (DHL, FedEx, морская перевозка)

Шаг 5: Обеспечение качества
✅Перед отгрузкой: UPE предоставляет отчеты QC (испытания IP, проверки непрерывности)

✅После поставки: проверка:
- Точность измерений.
.Сигнальная/мощная производительность
- Заканчивай консистенцию.
