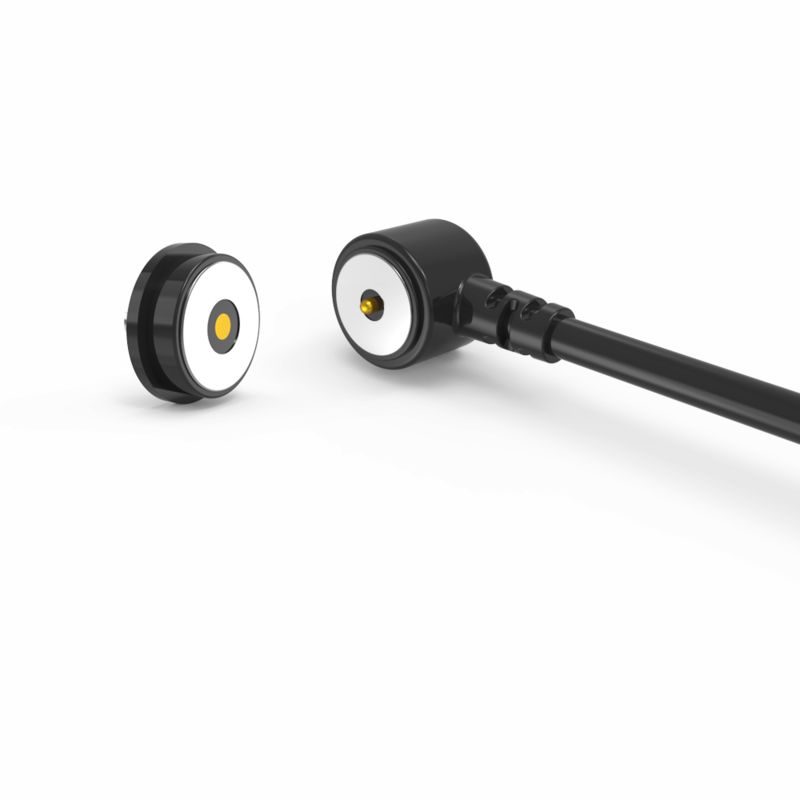

Черный круглый мужской и женский магнитный кабельный разъединитель для ленты

Черный круглый мужской и женский магнитный кабельный разъем для активной ленты, магнитный кабельный разъем имеет преимущество автоматической адсорбции, легкой эксплуатации.Пины пого имеют хорошую электропроводность, не легко коррозируется в суровой среде.

UPE является профессиональным ODM / OEM магнитным соединителем и магнитным кабельным соединителем, предоставляющим решение для зарядки магнита для клиентов, время разработки короткое и недорогая форма для настройки.

Внутренняя профессиональная команда дизайнеров и современная машиностроительная мастерская.

Усовершенствованные автоматические машины, строгая система управления процессом.

Коннектор мужского магнитного кабеля:

...Материалы:
Pogo Pin: латунь ((Plunger&Barrel пластировка 5U" Min Au более 60 ~ 100U"Ni);
корпус: черный HTN+30%GF/LCP UL94 V-0;
Магнит: NdFeB N52 Plating Ni;
Кабель: черный OD 3,5*2C ((TC65*0,08),
Шнуровая куртка: чёрная TPE 90A.
Конекторная куртка: черный TPE 90A..
...механический:
Сила пружины: 70 грамм±20 грамм, при 1,0 мм рабочей силе.
Полноценный аист:1.2 мм.
Продолжительность механического действия: 10000 циклов мин..
...электрический:
Напряжение: 12 В.
Ток: 3А.
Контактное сопротивление: 50mΩMax (PIN).
100% открытый и короткий тест.
Продукт, соответствующий требованиям ROHS или REACH.
...Тест на солевой спрей: 48 часов.

Магнитный разъем женского пола:

Материалы:
PINr:бессвинцовый C6801, нанесение 5U" Min Au над 60 ~ 100U" Ni;
Оборудование: черное HTN+30%GF UL94 V-0;
Оружейная оболочка: без свинца C6801 Пластировка Ни;
Магнит: NdFeB N52
...электрические:
напряжение:120,0 В.
Ток: 3,0 А.
Контактное сопротивление: 50mΩMax (PIN).
100% открытый и короткий тест.
...соответствующий требованиям ROHS или REACH.
...Проверка солевым спреем: 48 часов.
... Описание применения продукта (не ограничиваясь следующим):
1.Площадка для сварки на пластинке PCB с подключением;
2Формирование и инкапсулирование проводов после сварки;
3. может быть присоединен конец передачи этой платы ПКБ;
4.Сплавление впрыском вкладываемой формы;
5- Провода могут быть связаны непосредственно.

Внимание:
1.Магнит использует материал NdFeB, он может сохранить магнитную силу навсегда (кроме высокой температуры, сломанного, одного полюса соединения)

2.Магнит существует магнитное поле помехи

3.Может проектировать защиту от короткого замыкания

Как работают магнитные соединители?

. Обе стороны магнитно соединяются, когда помещены вблизи друг друга
Свет на задней части выключателя указывает на то, что электричество течет.
.Когда бока разъединяются, ток прекращается немедленно.
Они избегают короткого замыкания, поскольку соединители отталкивают друг друга, и если они притягивают его на изолированных частях (поскольку оба соединителя освобождают один и тот же магнитный полюс)

Круговые 2pin магнитные кабельные разъемы Параметр:

Круговое техническое чертеж мужского магнитного кабельного соединителя 2Pin

Круговое женское магнитное соединитель 2Pin техническое чертеж

ОтносительноРекомендуемая схема PCB

Преимущества магнитного соединителя:

1Бесплатный пользовательский опыт

.Автоматическая адсорбция: легко подключается с помощью простого действия "снэп" без необходимости точного выравнивания.

.Безопасность от падения: отсоединяется под напряжением (например, при столкновении с кабелем), защищая устройства от повреждения.

2.Выдающаяся долговечность

.Высокая продолжительность цикла: рассчитана на 100 000 ∼ 200 000 циклов подключения/отключения ∼ значительно превышающие стандартные разъемы.

.Прочный дизайн: укрепленная конструкция выдерживает физические нагрузки и частое использование.

3Устойчивость окружающей среды

.IPX8 Водостойкость: Порт на стороне устройства (женский) выдерживает погружение (идеально подходит для носимых устройств, медицинского оборудования, наружных устройств).

.Устойчивость к пыли: герметичная конструкция предотвращает проникновение частиц.

4Высокопроизводительная передача энергии

.Поддержка быстрой зарядки: обрабатывает токи 5A10A, что позволяет быстро заряжать энергоемкие устройства.

.Низкое сопротивление: оптимизировано для эффективной передачи высокого тока с минимальными потерями энергии.

5Гибкость проектирования

.Настраиваемая эстетика: форма, цвет и брендинг, адаптированные к устройствам хоста (например, носимые устройства, гаджеты IoT).

.Приспособимость к факторам формы: может быть разработана для сверхтонких профилей или специализированных корпусов.

6Улучшенная безопасность

.Противокороткое замыкание: встроенная защита от случайных коротких замыканий во время подключения/неправильного выпрямления.

.Безупречная полярность: физическая конструкция предотвращает неправильное вставление (защита от обратной полярности).

7- Усовершенствованная сигнальная способность.

.Высокоскоростные данные: поддерживает USB 2.0, HDMI 1.3, аудио/видеосигналы, заменяющие традиционные порты без ущерба для функции.

.Целостность сигнала: поддерживает стабильную передачу видео/аудио даже при частых отключениях.

Области применения продукта:

.Поряжные устройства (умные часы, локатор домашних животных, умный браслет) зарядка/кабель
Ноутбук, планшетный ПК, PDA, портативный терминал обработки данных;
Медицинское оборудование, беспроводные устройства, оборудование для передачи данных, телекоммуникацииоборудование, автоматизация и промышленное оборудование;
Авиация, аэрокосмическая промышленность, военная связь и военная электроника
Автомобильные, навигационные, испытательные и измерительные оборудования для автомобилей

Наши преимущества:
Настраиваемые решения. Наша экспертная инженерная команда специализируется на подключениях POGO PIN, магнитных подключениях для зарядки и промышленных водонепроницаемых подключениях.предлагает быструю поддержку проектирования и короткие циклы разработки
Быстрое создание прототипов быстрая обработка образцов для удовлетворения неотложных потребностей
Устойчивое качество и надежность - постоянная производительность для безопасной и надежной продукции.
Эффективное и превосходное обслуживание ¢ высококачественные решения, соответствующие потребностям клиентов.
Мы стремимся предоставлять безопасные, надежные и качественные продукты, которые превосходят ожидания клиентов.

Качество, честность и превосходный сервис являются основными принципами, которые мы твердо придерживаемся.

Как заказать магнитные кабельные разъемы у UPE

Шаг 1: расскажите о своих потребностях
Укажите следующие ключевые детали:

✅Тип разъема: например, только для зарядки, передачи данных + питания (USB-C/HDMI), Pogo Pin, гибридный

✅Количество: прогнозируемый годовой объем (например, 50 тыс. единиц/год)

✅Потребности в настройке:
Форма/размер (например, круглая Ø5 мм, прямоугольная)
.Назначенный ток (например, 8A быстрая зарядка)

. IP рейтинг (например, IPX8 водонепроницаемость)

.Тип сигнала (например, USB 2.0 + питание 12 В)
Эстетика (цвет, маркировка, отделка поверхности)

✅Технические характеристики: рабочее напряжение, циклы спаривания, диапазон рабочей температуры

Шаг 2: Котировка и соглашение
UPE предоставляет:
.Объективная цена (объемные скидки для заказов 5 000+)
Время выполнения (прототип + серийное производство)
Условия оплаты (например, 50% депозита, 50% предварительной отгрузки)

Окончание: MOQ, график доставки, упаковка

Шаг 3: Подтверждение заказа и оплата
Подписать ПО или официальное соглашение о заказе

Безопасные платежи:
Банковский перевод (SWIFT/TT)
.PayPal
.Кредитное письмо (для оптовых заказов)

Шаг 4: Производство и доставка
✅Прототип: 5-7 дней (одобрение образца до серийного производства)

✅Массовое производство: 15-20 дней (гибкое масштабирование)

Перевозка:
.EXW
Отслеживаемая логистика (DHL, FedEx, морская перевозка)

Шаг 5: Обеспечение качества
✅Перед отгрузкой: UPE предоставляет отчеты QC (испытания IP, проверки непрерывности)

✅После поставки: проверка:
- Точность измерений.
.Сигнальная/мощная производительность
- Заканчивай консистенцию.

Срок оплаты:

50% депозита (оплачивается заранее): покрывает затраты на производство (материалы, рабочая сила).

50% остаток (оплачивается до отгрузки): обеспечивает контроль качества и обязательства обеих сторон.

Способ оплаты:

T/T (банковский перевод), PayPal, OCBC Bank

Рекомендация:

Используйте PayPal для образцов (более безопасно).

Используйте T/T для оптовых заказов (низкие сборы).

Морская перевозка

Любые вопросы, пожалуйста, отправьте наUnion@upetech.net
