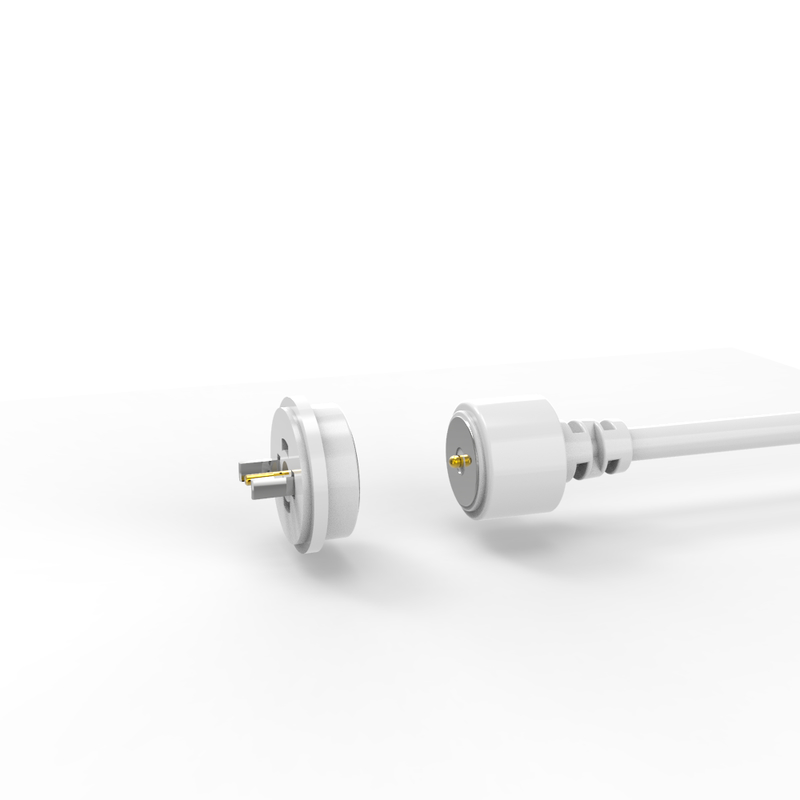

Круглый белый магнитный кабель зарядки для умной чашки с водой

 Круглый белый магнитный разъем зарядного кабеля для умной чашки для воды, магнитный разъем кабеля обладает преимуществом автоматической адсорбции, простотой в эксплуатации. Штыревой контакт имеет хорошую электропроводность, не подвержен коррозии в суровых условиях.

UPE - профессиональный производитель индивидуальных магнитных разъемов, наш дизайн всегда соответствует различным потребностям клиентов, магнитный разъем широко используется для медицинского оборудования, беспроводного оборудования, умных устройств и умного дома, оборудования для передачи данных, телекоммуникационного оборудования, оборудования автоматизации и промышленного оборудования, аудио-визуального оборудования и так далее.

С момента своего основания в 2013 году компания UPE привержена своей основной миссии, инновационным решениям, предоставлению исключительного сервиса или революционному преобразованию отрасли. То, что начиналось как небольшой стартап, превратилось в надежное имя в области POGO PIN CONNECTOR и магнитных разъемов, благодаря нашей приверженности совершенству, удовлетворению потребностей клиентов и постоянным инновациям.

Штекерный магнитный разъем кабеля:

...Материалы:
Штыревой контакт: латунь (плунжер и корпус с покрытием 5U" Min Au поверх 60~100U" Ni);
Корпус: белый LCP+30%GF UL94 V-0;
Магнит: NdFeB N52 с покрытием Ni;
Кабель: белый OD 3,5*2C(TC65*0,08),
Оболочка провода: белый TPE 80A .
Оболочка разъема: белый TPE 80A..
...Механические:
Усилие пружины: 70 г±20 г, при рабочем ходе 1,0 мм.
Полный ход: 1,2 мм.
Механический ресурс: не менее 10000 циклов..
...Электрические:
Напряжение: 12 В.
Ток: 3 А.
Контактное сопротивление: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание соляным туманом: 48 ч.

Гнездовой магнитный разъем:

..Материалы:
PINr: бессвинцовый C6801, покрытие 5U" Min Au поверх 60~100U"Ni;
Корпус: белый LCP+30%GF UL94 V-0 ;
Корпус: бессвинцовый C6801 с покрытием Ni;
Магнит: NdFeB N52 с покрытием Ni
....Электрические:
Напряжение: 12,0 В.
Ток: 3,0 А.
Контактное сопротивление: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание соляным туманом: 48 ч.
… Описание применения продукта (не ограничиваясь следующим):
1. Пайка на печатную плату;
2. Формование и инкапсуляция после пайки проводов;
3. Может быть добавлен переходной терминал этой печатной платы;
4. Литье под давлением с использованием встраиваемой формы;
5. Провода можно соединять напрямую.

 Внимание:
1. В магните используется материал NdFeB, он может сохранять магнитную силу навсегда (за исключением высокой температуры, поломки, соединения одноименных полюсов)

2. Магнит создает помехи магнитного поля

3. Можно предусмотреть защиту от короткого замыкания

Как работают магнитные разъемы?

.Обе стороны соединяются магнитно при размещении рядом друг с другом
.Свет на задней панели штекера указывает на протекание питания
.Когда стороны разъединяются, поток питания немедленно прекращается
.Они позволяют избежать коротких замыканий, поскольку разъемы отталкиваются друг от друга, а если они притягиваются, то это происходит на изолированных частях (поскольку оба разъема освобождают один и тот же магнитный полюс)

Параметры круглых 2-контактных магнитных кабельных разъемов:

Технический чертеж круглого 2-контактного штекерного магнитного кабельного разъема

Технический чертеж круглого 2-контактного гнездового магнитного разъема

Рекомендациирекомендуемая компоновка печатной платы

Преимущества магнитного разъема:

1) Опыт автоматического адсорбционного соединения; Простота в эксплуатации;

2) Использует магнитный интерфейс для облегчения извлечения устройства.

3) Высокий жизненный цикл. Поддерживает 50 000-300 000 циклов повторного подключения;

4) Легко разработать водонепроницаемую конструкцию, гнездо может быть пыленепроницаемым и водонепроницаемым (IP68);

5) Поддержка высокого тока (3A-20A), более быстрая подзарядка;

6) Отличный рейтинг коррозионной стойкости (48H-120H) соответствует суровым условиям；

7) Форма, адаптированная к форме продукта, улучшает привлекательность продукта;

8) Магнитное позиционирование, использование магнитов и структуры для двойной защиты цепи для различения направления (Ориентировано на пользователя и удобно для пользователя)9) Отличная масштабируемость интерфейса, может быть достигнуто (Питание, сигнал, видео, аудио, разъем и т. д.);

10) Время разработки короткое, недорогая форма для настройки;

11) Обеспечивает надежную передачу высокочастотного сигнала. Наш разъем - USB 2.0
