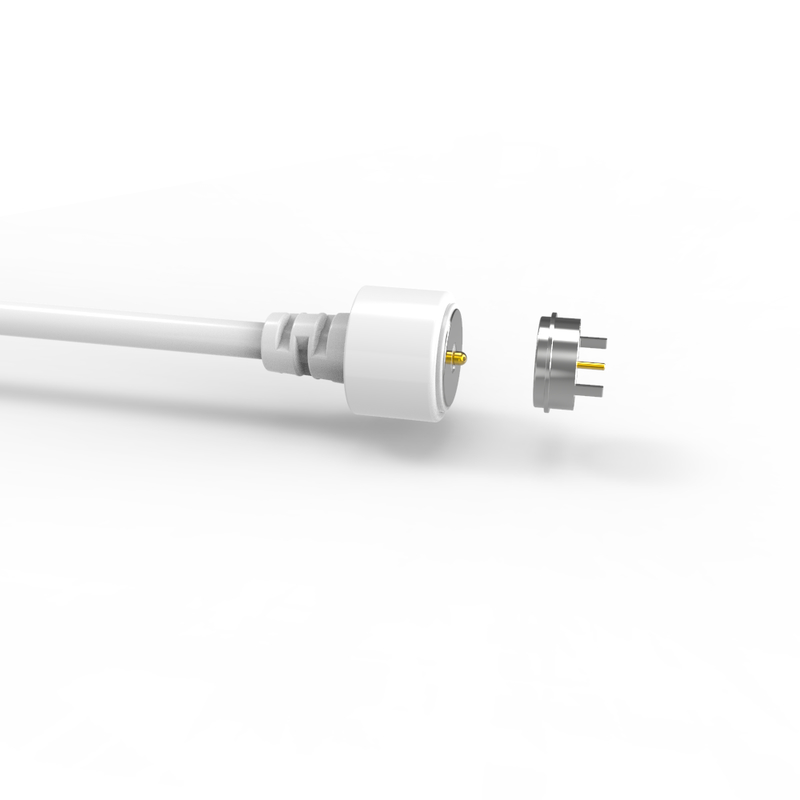

Коннектор электрического магнитного кабеля постоянного тока для медицинского оборудования

Пользовательский магнитный силовой кабельный разъем постоянного тока для медицинского оборудования, магнитный кабельный разъем обладает преимуществом автоматической адсорбции, простотой в эксплуатации. Штыревой контакт имеет хорошую электропроводность, не подвержен коррозии в суровых условиях.

UPE - профессиональный производитель магнитных разъемов и магнитных кабельных разъемов.
У нас есть собственные профессиональные дизайнеры, которые удовлетворят любые ваши требования и предоставят услуги по настройке магнитных разъемов. Различные продукты и решения с магнитными штыревыми разъемами могут быть разработаны в соответствии с различными потребностями клиентов.

Мы стремимся предоставлять безопасные, надежные и высококачественные продукты, превосходящие ожидания клиентов.

Качество, честность и превосходное обслуживание - вот основные принципы, которые мы твердо поддерживаем. Мы искренне надеемся на сотрудничество с большим количеством партнеров для совместного роста и успеха.

Магнитный кабельный разъем (штекер):

...Материалы:
Штыревой контакт: латунь (плунжер и корпус с покрытием 5U" Min Au поверх 60~100U" Ni);
Корпус: белый LCP+30%GF UL94 V-0;
Магнит: NdFeB N52 с никелевым покрытием;
Кабель: белый OD 3,5*2C (TC65*0,08),
Оболочка провода: белый TPE 80A.
Оболочка разъема: белый TPE 80A.
...Механические характеристики:
Усилие пружины: 70 г ± 20 г при рабочем ходе 1,0 мм.
Полный ход: 1,2 мм.
Механический ресурс: не менее 10000 циклов.
...Электрические характеристики:
Напряжение: 12 В.
Ток: 3 А.
Сопротивление контакта: не более 50 мОм (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание соляным туманом: 48 ч.

Магнитный разъем (гнездо):

..Материалы:
PINr: бессвинцовый C6801, покрытие 5U" Min Au поверх 60~100U" Ni;
Корпус: белый LCP+30%GF UL94 V-0;
Корпус: бессвинцовый C6801 с никелевым покрытием;
Магнит: NdFeB N52 с никелевым покрытием
....Электрические характеристики:
Напряжение: 12,0 В.
Ток: 3,0 А.
Сопротивление контакта: не более 50 мОм (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание соляным туманом: 48 ч.
…Описание применения продукта (не ограничиваясь следующим):
1. Пайка в плату PCB;
2. Формование и герметизация после пайки проводов;
3. Может быть добавлен переходной терминал этой платы PCB;
4. Литье под давлением с использованием встраиваемой формы;
5. Провода можно соединять напрямую.

Внимание:
1. В магните используется материал NdFeB, он может сохранять магнитную силу навсегда (за исключением высокой температуры, поломки, соединения одноименных полюсов)

2. Магнит создает помехи магнитного поля

3. Может быть разработана защита от короткого замыкания

Как работают магнитные разъемы?

.Обе стороны соединяются магнитно при размещении рядом друг с другом
.Свет на задней панели штекера указывает на подачу питания
.Когда стороны разъединяются, подача питания немедленно прекращается
.Они позволяют избежать коротких замыканий, поскольку разъемы отталкиваются друг от друга, а если они притягиваются, то это происходит на изолированных частях (поскольку оба разъема освобождают один и тот же магнитный полюс)

Параметры круглых 2-контактных магнитных кабельных разъемов:

Технический чертеж круглого 2-контактного магнитного кабельного разъема (штекер)

Технический чертеж круглого 2-контактного магнитного разъема (гнездо)

Рекомендациирекомендуемая компоновка печатной платы

Преимущества магнитного разъема:

1) Автоматическое подключение с адсорбцией; Простота в эксплуатации;

2) Использует магнитный интерфейс для облегчения извлечения устройства.

3) Высокий жизненный цикл. Поддерживает 50 000-300 000 повторных подключений;

4) Легко настраивается водонепроницаемая конструкция, гнездо может быть пыленепроницаемым и водонепроницаемым (IP68);

5) Поддержка высокого тока (3A-20A), более быстрая подзарядка;

6) Отличный рейтинг коррозионной стойкости (48H-120H) соответствует суровым условиям;

7) Форма, настроенная в соответствии с формой продукта, улучшает привлекательность продукта;

8) Магнитное позиционирование, использование магнитов и структуры для двойной защиты цепи для различения направления (Ориентировано на пользователя и удобно для пользователя)9) Отличная масштабируемость интерфейса, может быть достигнуто (Питание, сигнал, видео, аудио, разъем и т. д.);

10) Время разработки короткое, недорогая форма для настройки;

11) Обеспечивает надежную передачу высокочастотного сигнала. Наш разъем - USB 2.0

Области применения продукта:

1

. Носимые устройства, интеллектуальное оборудование для позиционирования, детские умные браслеты, умные часы, носимые мобильные телефоны, Bluetooth-гарнитуры и т. д.) кабель для передачи данных, кабель для зарядки, соединение концов магнитной полосы2. Медицинское оборудование, беспроводное оборудование, оборудование для передачи данных, телекоммуникационное оборудование, оборудование автоматизации и промышленное оборудование, аудиовизуальное оборудование3. Авиация, аэрокосмическая электроника, военная связь

4. Автомобилестроение, автомобильная навигация, испытательное и измерительное оборудование

5. Бытовая электроника (мобильные телефоны, планшетные компьютеры, Bluetooth-гарнитуры, камеры, часы, портативные потребительские электронные продукты и многие другие электронные области.)

Почему клиенты выбирают UNION?

1. Профессиональная услуга по настройке

Различные продукты и решения могут быть разработаны в соответствии с различными потребностями клиентов

2. Быстрая возможность изготовления образцов

Образец стандартного продукта 2-3 дня, новый образец на заказ 7 рабочих дней, продукт с открытием формы 12 дней

3. Строгая система контроля качества

Концепция качества прежде всего проходит через весь процесс производства и контроля и строго контролирует каждый процесс, чтобы обеспечить качество удовлетворенности клиентов.

4. Обработка с использованием импортных компонентов

Небольшое количество валов игл изготавливается на импортных прецизионных токарных станках,

а большинство валов игл изготавливаются методом импортной холодной штамповки для большей стабильности.

5. Высокоточное испытательное оборудование
Обеспечивает точное и прецизионное тестирование для постоянного улучшения качества продукции

6. Разумные процедуры контроля затрат

Экономия затрат, устранение отходов, оптимизация процессов и выделение конкурентоспособности затрат

7. Стандарты экологичности продукции.

Продукт соответствует стандарту ЕС ROHS и соответствует требованиям по галогенам
