Свинцовый золотистый пружинный пиг

Наименование марки:	UPE
Номер модели:	Двухголовый пигго
МОК:	10000
цена:	$0.1-$0.5
Детали упаковки:	Сумки PE
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO9001

Имя:

Пого-штифт винтового типа

Материал:

Латунь C3604, SUS304

Контактное сопротивление:

50mΩ Максимальная рабочая высота

Рабочая температура:

-40°C~+130°C в течение 24 часов.

Тест на соленый спрей:

48 h

Цвет:

Желтый

Поставка способности:

50KPCS/день

Выделить:

винтовой тип золотопластированный пин-пого

пружинный пигго с позолоченным покрытием

Золотовалочный соединитель Pogo Pin

Описание продукта

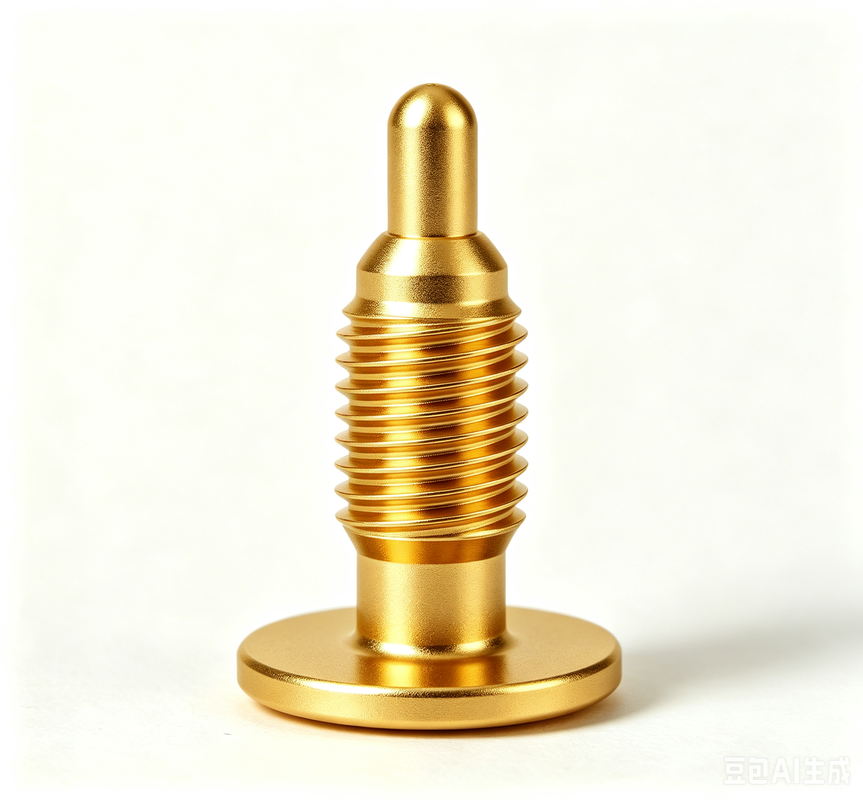

Винтовой тип золотопластированный пружинный пин Pogo

Профессиональная услуга по настройке PIN-кода POGO с различными формами и небольшими структурами.Различные продукты и решения пого-пин, разработанные в соответствии с требованиями клиентов.

Что такое "пого пин"?

Пин-пого - это электрический разъем, используемый для установления временных соединений между двумя цепями.позволяет сжиматься и поддерживает надежный контакт при нажатии на проводящие поверхности.

Технические спецификации

Параметр	Спецификация
Имя	Пиг-пиг винтового типа
Проводка	Латунь C3604
В бочке	Латунь C3604
Весна	SUS304
Продолжительность службы	501000 циклов минимум.
Контактное сопротивление.	50mΩ Макс (PIN)
Операционная температура	-40°C~+130°C в течение 24 часов
Устойчивость к нагреванию при сварке	260°C±5°C 20s±2s
Испытание соляным спреем	48 часов
Сертификация	Соответствует требованиям ROHS или REACH
Испытание	100% открытое и короткое испытание

Доступные типы конструкций

Общая высота стандартного PIN-кода POGO: 2,8 ~ 11,0 мм (без учета длины хвоста PIN-кода DIP)

СМТ:Хорошая устойчивость с плоским дизайном дна для легкой сварки платы ПКБ
ДИП:Установка позиции предотвращает отклонения во время сварки ПКБ
Двойная голова:Гибкое двунаправленное соединение доски к доске без сварки
Правый угол:Нагнутый хвост для оптимизации пространства, может быть заполнен проволокой
Сварная чашка:Подходит для кабельных изделий, легкая сварка проволоки
Тип винта:Специальные спецификации для удовлетворения различных потребностей клиентов
Тип из одной части:Высокая мощность тока с индивидуальными требованиями
Тип сферического шара:Способность к боковой силе с индивидуальными опциями

Варианты внутренней структуры

Структура А: Плюнжер с наклонным колючем

Преимущества:Обычное использование, стабильная импеданс, длительный срок службы

Применение:SMT & DIP Регулярное использование

Структура B: Станция с пробурением

Преимущества:Максимальное сжатие на ограниченном пространстве

Применение:SMT & DIP Регулярное использование

Структура С: Станция с плоским планом

Преимущества:Легкая обработка для конструкций с ограниченным пространством

Применение:SMT & DIP Регулярное использование

Структура D: бочка с изоляционными шариками

Преимущества:Стабильная импеданс, подходящая для токов свыше 10 А

Применение:SMT & DIP Регулярное использование

Структура E: Двустороннее сжатие

Преимущества:Экономия пространства, большие расстояния, большой контакт с сжатием платы

Применение:Стыковка из борта в борт

Структура F: комбинация из четырех частей

Преимущества:Высокая гладкость прессы, небольшое отклонение поршня, водонепроницаемость, пылезащитность, продленный срок службы

Применение:Приложения для высокого тока, высокой производительности, водонепроницаемости и пылезащищенности

Структура G: Среднее сжатие вала

Преимущества:Простая структура, высокая мощность тока

Применение:Сварка высокого тока

Структура H: Контакт сжатия шаров

Преимущества:Простая структура, легкая обработка

Применение:Применение небольших рабочих ударов

Применение продукции

Платы ПКБ
Цифровые камеры / Медицинские изделия / Патроны для принтеров
Ручки для гольфа / Электрические транспортные средства / Телефонные приложения
Сердечные дефибрилляторы / Автомобильные зарядки / Очистители воздуха
Светодиодные плоские светильники / Светодиодные вспышки / Планшеты / Ноутбуки / ПК
Энергобанки / Цифровые продукты / Малые бытовые электрические приложения
Продукты зарядки / Продукты передачи сигнала

Почему выбрать UPE?

Настройка и гибкость:Специальные решения для конкретных требований
Быстрые образцы:Ускорение времени выхода на рынок благодаря быстрому созданию прототипов
Строгие проверки качества:Комплексное тестирование на протяжении всего производства
Гибкость контроля качества, ориентированная на клиента:Адаптируемые процессы контроля качества
Сотрудничество QC в реальном времени:Постоянный мониторинг качества и обратная связь

Параметры производительности

Компонент	Материальные варианты
Материал бочки	Медь, бериллий мед, фосфор бронза
Материал плунжера	Медь, бериллий мед, фосфор бронза, нержавеющая сталь
Выборы весны	Нержавеющая сталь, музыкальные провода
Требования к покрытию	Золото-Au, серебро-Ag, палладий-никель (Pd-Ni)
Номинальный ток	1А, 2А, 3А, 5А, 15А или 30А (разные конструкции)
Номинальное напряжение	DC 12V, 24V
Сопротивление на контакт	30mΩ, 50mΩ максимум.
Тест на жизнь	50,000 циклов Min., 1,000, 000 циклов Максимально
Температура обратного потока	265°, 4-5 секунд

Испытание надежности

Тип испытания	Спецификация
Сила удержания	50,000 циклов минимум при 500±50 циклах в час
Влажность	90-95% RH при 40°C±2°C в течение 96 часов
Устойчивость к нагреванию сварки	265°C+10/-0°C в течение 30-35 секунд
Солевой спрей	5±1% раствор соли при 35+1°C/-2°C в течение 48 часов
Испытание силы пружины	100g±20g на рабочей высоте
Жизнь при температуре	85°C±2°C в течение 96 часов
Сплавляемость	265±5°C, 60/40±5% Sn/pb сварка в течение 4,0-5,0 секунд
Сопротивление на контакт	Испытательный ток: 100 мА максимум, напряжение: 20 мВ максимум

Оборудование для испытаний

Независимая лаборатория, оснащенная всеобъемлющим оборудованием для испытаний, включая:

Машина для испытания силы вставки
Двумерный проектор
Измеритель толщины
Автоматическая инспекционная машина
Испытатель устойчивости изоляции
Машины для полировки металлографических образцов
Испытатель соляного распыления
Испытатель повышения температуры тока
Инструмент кривой нагрузки
Тестировщик ROHS
Испытатель шероховатости
Испытатель эластичной импедантности
Проверка жизнедеятельности

Конкурентные преимущества

Высокотехнологичное производство:Продвинутые методы производства для повышения качества
Систематическая система управления:Упрощенные процессы для повышения эффективности и согласованности
Сертификация по стандарту ISO 9001:Приверженность международным стандартам качества
Соответствие RoHS:Соблюдает экологические и безопасные правила
Краткое время разработки:Ускорение циклов создания прототипов и производства
Конкурентоспособные цены и стабильное качество:Экономически эффективные решения без ущерба для надежности

Информация о заказе

Способы оплаты

T/T (банковский перевод)
PayPal
Банк OCBC

Рекомендация:PayPal для образцов (более безопасно), T/T для оптовых заказов (низкие сборы)

Время выполнения

Время получения образца:Пробный запас 2-3 рабочих дня / индивидуальный образец 5-7 рабочих дней
Время производства:10-15 рабочих дней

Условия торговли

Рынки:Америка, Европа, Азия, Южная Африка
Срок сделки:EXW
Груз:По воздуху, по морю, экспресс
Услуги:Высокое качество с разумной ценой, OEM-сервис, доступные индивидуальные размеры, цвета и дизайн
