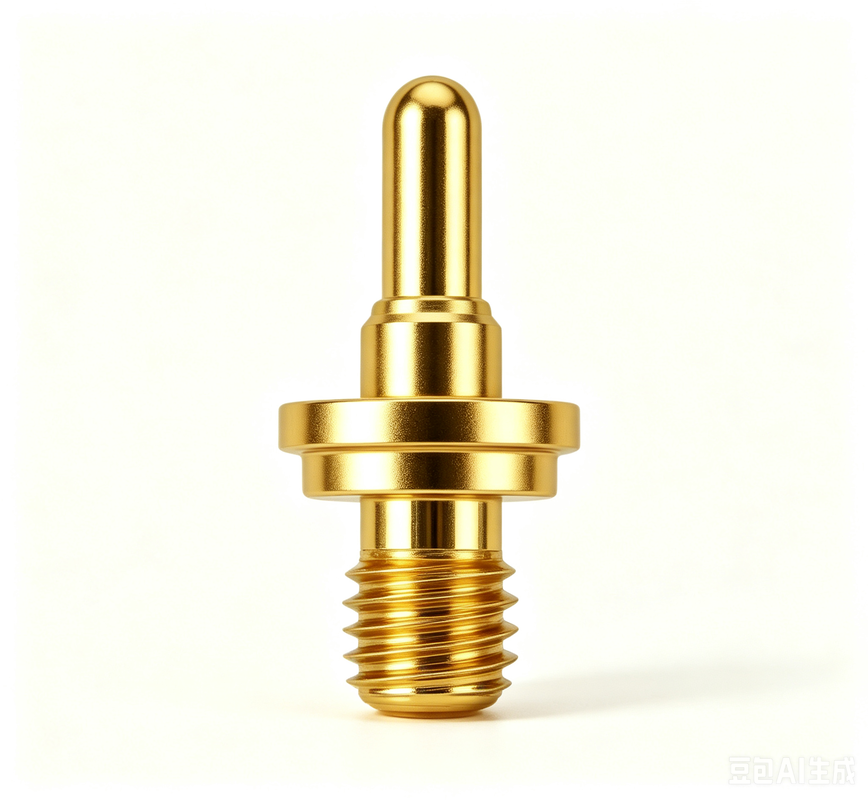

резьбовой пружинный толкатель электрический контактный пого-пин

Наименование марки:	UPE
Номер модели:	винтовая резьба Подпружиненный штифт Pogo Pin
МОК:	10000
цена:	$0.1-$0.5
Детали упаковки:	Сумки PE
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO9001

Имя:

Подпружиненный штифт Pogo с винтовой резьбой

Материал:

Латунь C3604, SUS304

Текущий:

3А

Напряжение:

12 В

Механическая жизнь:

50000 циклов минут..

Контактное сопротивление:

50mΩ Максимальная рабочая высота

Рабочая температура:

-40°C~+130°C в течение 24 часов.

Тест на соленый спрей:

48 h

Поставка способности:

50KPCS/день

Выделить:

резьбовой пружинный толкатель

электрический контактный пого-пин

пого-пин с гарантией

Описание продукта

Винтовая нить пружинный плунжер электрический контактный пин Pogo

Профессиональный сервис настройки PIN-кода POGO для различных форм и конструкций.Различные продукты и решения пого-пин, разработанные в соответствии с требованиями клиентов.

Пин-пого - это электрический разъем, который устанавливает временные соединения между цепями.сжатие для поддержания надежного контакта при нажатии на проводящие поверхности.

8 Типы наружных конструкций

СМТ:Хорошая устойчивость с плоским дизайном дна для легкой сварки платы ПКБ
ДИП:Установка позиции предотвращает отклонения во время сварки ПКБ с твердым позиционированием
Двойная голова:Двунаправленное соединение доски к доске без необходимости сварки
Правый угол:Дизайн изогнутого хвоста для оптимизации пространства, может быть заполнен проволокой
Сварная чашка:Подходит для кабельных изделий с легкой сваркой проволокой
Тип винта:Специальные спецификации для удовлетворения различных требований клиентов
Тип из одной части:Высокая мощность тока с индивидуальными спецификациями
Тип сферического шара:Способность к боковой силе с индивидуальными требованиями

Варианты внутренней структуры

Структура А: Плюнжер с наклонным колючем

Преимущества:Обычное использование, стабильная импеданс, длительный срок службы

Применение:SMT & DIP Регулярное использование

Предупреждения:Не может превышать предельный рабочий ход

Структура B: Станция с пробурением

Преимущества:Максимальное сжатие на ограниченном пространстве

Применение:SMT & DIP Регулярное использование

Предупреждения:Не может превышать предельный ход или чрезмерный ток

Структура С: Станция с плоским планом

Преимущества:Легкая обработка для космических конструкций

Применение:SMT & DIP Регулярное использование

Предупреждения:Не может превышать предельный ход или чрезмерный ток

Структура D: бочка с изоляционными шариками

Преимущества:Стабильное импеданс для токов свыше 10 А

Применение:SMT & DIP Регулярное использование

Предупреждения:Не может превышать предельный рабочий ход

Структура E: Двустороннее сжатие

Преимущества:Экономия пространства, большие расстояния, большой контакт с сжатием платы

Применение:Стыковка с бортом на борту

Предупреждения:Не может превышать предельный рабочий ход

Структура F: комбинация из четырех частей

Преимущества:Высокая гладкость прессы, небольшое отклонение поршня, водонепроницаемость, пылезащитность, продленный срок службы

Применение:Приложения для высокого тока, высокой производительности, водонепроницаемости и пылезащищенности

Структура G: Среднее сжатие вала

Преимущества:Простая конструкция с высокой мощностью тока

Применение:Сварка высокого тока

Предупреждения:Не может превышать предельный рабочий ход

Структура H: Контакт сжатия шаров

Преимущества:Простая структура с легкой обработкой

Применение:Применение небольших рабочих ударов

Предупреждения:Не может превышать предельный рабочий ход

Области применения

Почему выбрать UPE?

Настройка и гибкость:Специальные решения для конкретных требований
Быстрые образцы:Ускорение времени выхода на рынок благодаря быстрому созданию прототипов
Строгие проверки качества:Комплексное тестирование, включающее проверку поступающих материалов, проверку в процессе производства, 100% окончательное тестирование и отслеживание соответствия
Концентрированный на клиенте контроль качества:Гибкие процессы контроля качества
Сотрудничество QC в реальном времени:Немедленная поддержка контроля качества

Параметры производительности

Компонент	Материальные варианты
Материал бочки	Медь, бериллий мед, фосфор бронза
Материал плунжера	Медь, бериллий мед, фосфор бронза, нержавеющая сталь
Выборы весны	Нержавеющая сталь, музыкальные провода
Требования к покрытию	Золото-Au, серебро-Ag, палладий-никель (Pd-Ni)
Номинальный ток	1А, 2А, 3А, 5А, 15А или 30А (в зависимости от конструкции)
Номинальное напряжение	DC 12V, 24V
Сопротивление на контакт	30mΩ, 50mΩ максимум.
Тест на жизнь	50,000 циклов Min., 1,000, 000 циклов Максимально
Температура обратного потока	265°, 4-5 секунд

Испытание надежности

Тип испытания	Спецификации
Сила удержания	500±50 циклов в час, минимум 50 000 циклов
Влажность	EIA-364-31, 90-95% RH при 40 °C ± 2 °C в течение 96 часов
Термостойкость сварки	EIA-364-56, 265°C+10/-0°C в течение 30-35 секунд
Солевой спрей	EIA-364-26, 5±1% раствор соли при 35+1°C/-2°C в течение 48 часов
Испытание силы пружины	100g±20g на рабочей высоте
Жизнь при температуре	EIA-364-17, 85°C±2°C в течение 96 часов
Сплавляемость	EIA-364-52, 265±5°C, 60/40±5% Sn/pb сварка в течение 4,0-5,0 секунд
Сопротивление на контакт	EIA-364-23, максимальный испытуемый ток 100 мА, максимальное напряжение 20 мВ

Оборудование для испытаний

Независимая лаборатория, оснащенная всеобъемлющим оборудованием для испытаний, включая:

Машина для испытания силы вставки
Двумерный проектор
Измеритель толщины
Автоматическая инспекционная машина
Испытатель устойчивости изоляции
Машины для полировки металлографических образцов
Испытатель соляного распыления
Испытатель повышения температуры тока
Инструмент кривой нагрузки
Тестировщик ROHS
Испытатель шероховатости
Испытатель эластичной импедантности
Проверка жизнедеятельности

Конкурентные преимущества

Высокотехнологичное производство:Продвинутые методы производства для повышения качества
Систематическое управление:Упрощенные процессы для повышения эффективности и согласованности
Сертификация по стандарту ISO 9001:Международные стандарты управления качеством
Соответствие RoHS:Соблюдает экологические и безопасные правила
Краткое время разработки:Ускорение циклов создания прототипов и производства
Конкурентоспособные цены и стабильное качество:Экономически эффективные надежные решения

Информация о заказе

Способы оплаты:T/T (банковский перевод), PayPal, OCBC Bank

Рекомендация:PayPal для образцов (более безопасно), T/T для оптовых заказов (низкие сборы)

Время получения образца:Пробный запас 2-3 рабочих дня / индивидуальный образец 5-7 рабочих дней

Время производства:10-15 рабочих дней

Рынки:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Варианты перевозки:По воздуху, по морю, экспресс

Услуги:Высокое качество с разумными ценами, услуги OEM, индивидуальные размеры, цвета и дизайн

Упаковка и перевозка

Для запросов обращайтесь:Union@upetech.net
