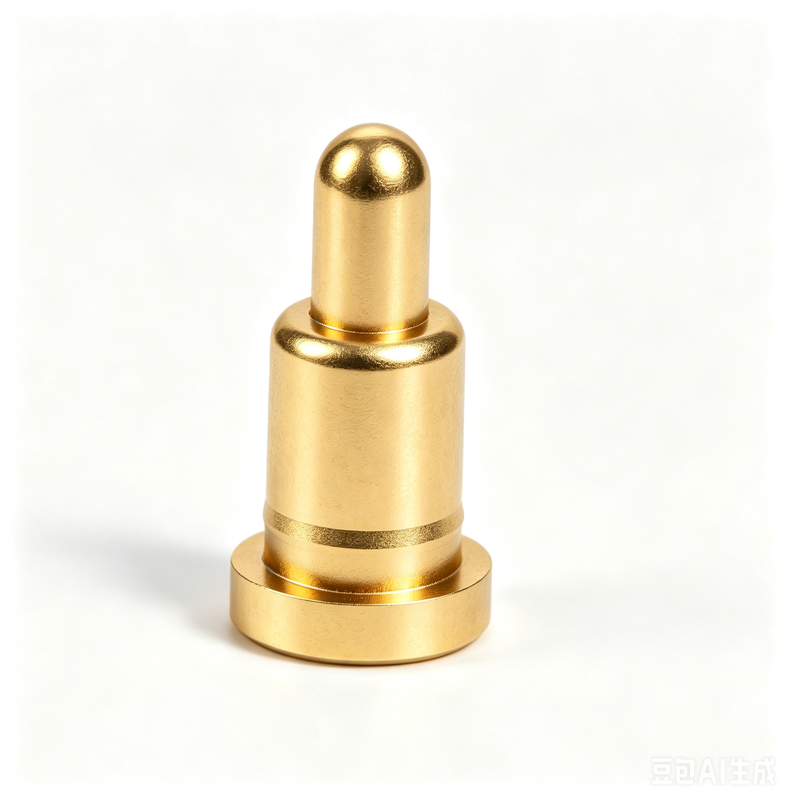

Пружинные SMT-контакты, пого-пин

Наименование марки:	UPE
Номер модели:	SMT Подпружиненный штифт Pogo
МОК:	10000
цена:	$0.1-$0.5
Детали упаковки:	Сумки PE
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO9001

SMT Подпружиненный штифт Pogo

Материал:

Латунь C3604, SUS304

Текущий:

Напряжение:

Механическая жизнь:

50000 циклов минут..

Контактное сопротивление:

50mΩ Максимальная рабочая высота

Рабочая температура:

-40°C~+130°C в течение 24 часов.

Тест на соленый спрей:

Поставка способности:

50KPCS/день

Выделить:

пружинный SMT POGO Pin

SMT-контакты

пого-пин

Описание продукта

Пружинные контакты SMT, Пого пин

UPE предоставляет профессиональные услуги по индивидуальному изготовлению POGO PIN, предлагая различные формы и компактные конструкции. Мы изготавливаем пого пины для высоких токов в диапазоне от 15 А до 30 А. Различные продукты и решения на основе пого пинов могут быть разработаны в соответствии с конкретными требованиями заказчика.

Пого пин (Pogo Pin) — это электрический разъем, используемый для установления временных соединений между двумя цепями. Он состоит из подпружиненного плунжера внутри корпуса, который позволяет сжиматься и поддерживать надежный контакт при нажатии на проводящие поверхности.

Внешние конструкции пого пинов

Мы предлагаем 8 типов пого пинов с различными внешними конструкциями на выбор заказчика. Стандартные пого пины имеют общую высоту от 2,8 мм до 11,0 мм (исключая длину хвостовика пого пина DIP).

Конструкция SMT

Хорошая стабильность благодаря конструкции корпуса с плоским дном для легкой пайки на печатной плате.

Конструкция DIP

Оснащена установочным штифтом на хвостовике корпуса для точной сварки на печатной плате без отклонений.

Конструкция с двойной головкой

Обеспечивает гибкость в двусторонних соединениях плата-плата без необходимости сварки.

Конструкция под прямым углом

Изогнутый хвостовик обеспечивает возможности оптимизации пространства и может быть припаян к проводам.

Конструкция с паяльной чашкой

Подходит для кабельных изделий с возможностью легкой сварки проводов.

Конструкция винтового типа

Специальные спецификации для удовлетворения разнообразных требований заказчика с возможностью индивидуальной настройки.

Конструкция цельного типа

Способна пропускать большие токи и может быть изготовлена по индивидуальным требованиям заказчика.

Конструкция со сферическим шариком

Выдерживает боковые нагрузки и может быть изготовлена по индивидуальным требованиям заказчика.

Внутренние конструкции пого пинов

Мы подбираем подходящие внутренние конструкции в соответствии с требованиями заказчика:

Конструкция A: Косой плунжер со скосом

Стандартное использование со стабильным импедансом и долгим сроком службы. Применение: Регулярное использование SMT и DIP. Меры предосторожности: Не превышать предельный рабочий ход.

Конструкция B: Плунжер с отверстием

Максимальное сжатие в ограниченных пространствах. Применение: Регулярное использование SMT и DIP. Меры предосторожности: Не превышать предельный ход или использовать чрезмерный ток.

Конструкция C: Плоский плунжер

Легкая обработка для пространственных конструкций на основе A и B. Применение: Регулярное использование SMT и DIP. Меры предосторожности: Не превышать предельный ход или использовать чрезмерный ток.

Конструкция D: Корпус с изолирующими бусинами

Стабильный импеданс, подходит для токов выше 10 А. Применение: Регулярное использование SMT и DIP. Меры предосторожности: Не превышать предельный рабочий ход.

Конструкция E: Двусторонний плунжер сжатия

Компактная конструкция с большим расстоянием и большим сжатием для соединения плата-плата. Применение: Соединение плата-плата. Меры предосторожности: Не превышать предельный рабочий ход.

Конструкция F: Четырехкомпонентная комбинация

Высокая плавность хода, малый прогиб плунжера, водонепроницаемость и пыленепроницаемость с увеличенным сроком службы. Применение: Высокий ток, высокая производительность, требования к водо- и пыленепроницаемости.

Конструкция G: Сжатие промежуточного вала

Простая конструкция, способная пропускать высокие токи. Применение: Сварка с высоким током. Меры предосторожности: Не превышать предельный рабочий ход.

Конструкция H: Контакт с шариковым сжатием

Простая конструкция с легкой обработкой. Применение: Использование с малым рабочим ходом. Меры предосторожности: Не превышать предельный рабочий ход.

Области применения пого пинов

Почему выбирают UPE?

Индивидуализация и гибкость
Быстрые образцы = более быстрое время выхода на рынок
Каждый разъем проходит строгие проверки качества (Входной контроль материалов, Контроль качества в процессе производства, 100% финальное тестирование, Прослеживаемость и соответствие)
Гибкость контроля качества, ориентированная на клиента
Сотрудничество в режиме реального времени по контролю качества

Параметры производительности пружинных пого пинов

Наименование деталей	Таблица параметров производительности
Материал корпуса	Латунь \| Бериллиевая бронза \| Фосфористая бронза
Материал плунжера	Латунь \| Бериллиевая бронза \| Фосфористая бронза \| Нержавеющая сталь
Варианты пружин	Нержавеющая сталь \| Музыкальная проволока
Требования к покрытию	Золото-Au \| Серебро-Ag \| Палладий-никель (Pd-Ni)
Номинальный ток	1А, 2А, 3А, 5А, 15А или 30А (различные конструкции)
Номинальное напряжение	DC 12V 24V
Сопротивление контакта	30 мОм 50 мОм Макс. (в покое)
Тест на срок службы	50 000 циклов Мин. 1 000 000 циклов Макс.
Температура пайки оплавлением	265°, 4~5 сек

Испытания на надежность POGO PIN

Тип испытания	Спецификации
Сила удержания	При номинальном цикле 500±50 в час, минимум 50 000 циклов
Влажность	EIA-364-31, Метод испытания II, Условие A: 90-95% относительной влажности при 40°C ± 2°C в течение 96 часов
Стойкость к тепловому воздействию при пайке	EIA-364-56, Процедура 5, Уровень 2: 265°C+10/-0°C в течение 30-35 секунд
Солевой туман	EIA-364-26, Условие испытания B: 5±1% солевой раствор при 35+1°C/-2°C в течение 48 часов
Испытание силы пружины	Процедура испытания нормальной силы, 100 г ± 20 г при рабочей высоте
Температурное старение	EIA-364-17, Метод испытания A, Условие 4: 85°C ± 2°C в течение 96 часов
Паяемость	EIA-364-52: Погружение в припой 265±5°C, 60/40±5% Sn/Pb в течение 4,0-5,0 секунд
Сопротивление контакта	EIA-364-23: Испытательный ток максимум 100 мА, напряжение максимум 20 мВ

Испытательное оборудование

Мы располагаем независимой лабораторией, оснащенной экспериментальным оборудованием, включая:

Машина для испытания силы вставки
Двухмерный проектор
Толщиномер
Автоматическая инспекционная машина
Измеритель сопротивления изоляции
Машина для полировки металлографических образцов
Испытатель солевого тумана
Измеритель повышения температуры при токе
Прибор для построения кривой зависимости силы от хода
ROHS тестер
Измеритель шероховатости
Измеритель упругого импеданса
Тестер срока службы

Конкурентные преимущества компании UPE

Высокотехнологичное производство с использованием передовых производственных технологий
Систематическая система управления, обеспечивающая эффективность и последовательность
Сертификация ISO 9001, подтверждающая международные стандарты качества
Соответствие RoHS, отвечающее экологическим нормам и нормам безопасности
Короткие сроки разработки для ускорения прототипирования и производства
Конкурентоспособные цены и стабильное качество без ущерба для надежности

Способы оплаты

T/T (банковский перевод), PayPal, OCBC Bank

Рекомендация: Используйте PayPal для образцов (безопаснее), Используйте T/T для оптовых заказов (ниже комиссии)

Сроки выполнения и детали обслуживания

Срок выполнения образца: Образец из наличия 2-3 рабочих дня / Индивидуальный образец 5-7 рабочих дней

Срок выполнения производства: 10-15 рабочих дней

Обслуживаемые рынки: Америка, Европа, Азия, Южная Африка

Торговый термин: EXW

Варианты доставки: Авиа, Морская, Экспресс

Услуги: Высокое качество по разумной цене, услуга OEM, принимаются любые специальные размеры, цвета, дизайны
