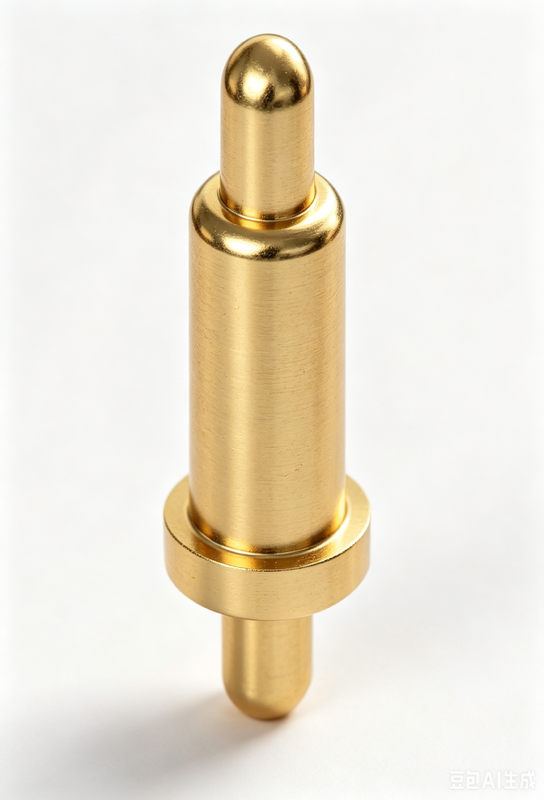

Двойная головка пружины загруженный контактный зонд pogo

Наименование марки:	UPE
Номер модели:	Двухголовый пигго
МОК:	10000
цена:	$0.1-$0.5
Детали упаковки:	Сумки PE
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO9001

Двухголовый пигго

Материал:

Латунь C3604, SUS304

Контактное сопротивление:

50mΩ Максимальная рабочая высота

Рабочая температура:

-40°C~+130°C в течение 24 часов.

Тест на соленый спрей:

Цвет:

Желтый

Поставка способности:

50KPCS/день

Выделить:

контактный зонд с двойной головой

С пружиной загруженный пин POGO

с двумя головками

Описание продукта

Двухголовочный пружинный контактный зонд

UPE предоставляет профессиональные услуги по индивидуальному изготовлению POGO PIN, предлагая различные формы и небольшие конструкции. Мы изготавливаем на заказ пого-пины для высоких токов в диапазоне от 15А до 30А. Различные продукты и решения на основе пого-пинов могут быть разработаны в соответствии с конкретными требованиями заказчика.

Пого-пин (Pogo Pin) — это электрический разъем, используемый для установления временных соединений между двумя цепями. Он состоит из подпружиненного плунжера внутри корпуса, который позволяет сжиматься и поддерживать надежный контакт при нажатии на проводящие поверхности.

Технические характеристики продукта

Параметр	Спецификация
Наименование	Двухголовочный пого-пин
Материал плунжера	Латунь C3604
Материал корпуса	Латунь C3604
Материал пружины	SUS304
Механический ресурс	Минимум 50 000 циклов
Сопротивление контакта	Максимум 50 мОм
Рабочая температура	-40°C до +130°C
Термостойкость к пайке	260°C ± 5°C в течение 20 с ± 2 с
Испытание в солевом тумане	48 часов
Сертификация	Соответствие ROHS или REACH
Тестирование	100% проверка на обрыв и короткое замыкание

Доступные внешние конструкции

Мы предлагаем 8 типов пого-пинов с различной внешней конструкцией на выбор заказчика. Стандартная общая высота пого-пина варьируется от 2,8 мм до 11,0 мм (исключая длину хвостовика пого-пина DIP).

SMT

Конструкция с плоским дном для легкой пайки на печатную плату с хорошей стабильностью.

DIP

Установочный штифт предотвращает смещение при сварке печатной платы с надежным соединением.

Двухголовочный

Двунаправленное соединение плата-плата без необходимости сварки.

Прямой угол

Конструкция с изогнутым хвостовиком для оптимизации пространства, подходит для пайки проводов.

Паяльная чашка

Идеально подходит для кабельных изделий с возможностью легкой пайки проводов.

Винтовой тип

Индивидуальные спецификации для удовлетворения разнообразных требований заказчика.

Цельный тип

Высокая токовая нагрузка с возможностью индивидуального дизайна.

Тип со сферическим шариком

Боковая силовая способность с возможностью индивидуального дизайна.

Варианты внутренней структуры

Структура A: Косой плунжер со скосом

Стандартное использование со стабильным импедансом и долгим сроком службы. Применения SMT и DIP. Нельзя превышать предельный рабочий ход.

Структура B: Плунжер с отверстием

Максимальное сжатие в ограниченном пространстве. Применения SMT и DIP. Избегайте превышения предельного хода и чрезмерного тока.

Структура C: Плоский плунжер

Легкая обработка для применений с ограниченным пространством. Применения SMT и DIP. Избегайте превышения предельного хода и чрезмерного тока.

Структура D: Изолирующие бусины

Стабильный импеданс для токов выше 10А. Применения SMT и DIP. Нельзя превышать предельный рабочий ход.

Структура E: Двойное сжатие

Компактная конструкция для стыковки плата-плата с большим сжатием. Нельзя превышать предельный рабочий ход.

Структура F: Четырехкомпонентная комбинация

Высокая плавность хода, малый прогиб плунжера, водонепроницаемость и пыленепроницаемость. Идеально подходит для применений с высоким током и высокой производительностью.

Структура G: Сжатие промежуточного вала

Простая конструкция, способная пропускать высокий ток. Сварка для использования с высоким током. Нельзя превышать предельный рабочий ход.

Структура H: Контакт с шариковым сжатием

Простая конструкция с легкой обработкой. Применения с малым рабочим ходом. Нельзя превышать предельный рабочий ход.

Применение продукта

Печатные платы
Цифровые камеры / Медицинские изделия / Картриджи для принтеров
Рукоятки для гольфа / Электромобили / Телекоммуникационные приложения
Кардиодефибрилляторы / Автомобильные зарядные устройства / Очистители воздуха
Светодиодные плоские светильники / Светодиодные фонари / Планшеты / Ноутбуки / ПК
Power Banks / Цифровые продукты / Малая бытовая техника
Зарядные устройства / Продукты для передачи сигналов

Почему выбирают UPE?

Индивидуализация и гибкость: Индивидуальные решения для конкретных требований
Быстрые образцы: Ускоренное время выхода на рынок благодаря быстрому прототипированию
Строгие проверки качества: Комплексное тестирование, включая проверку входящих материалов, контроль в процессе производства, 100% финальное тестирование и проверку соответствия
Гибкость контроля качества, ориентированная на клиента: Адаптируемые процессы контроля качества
Сотрудничество в области контроля качества в реальном времени: Непрерывный мониторинг и улучшение качества

Параметры производительности

Компонент	Варианты материалов
Материал корпуса	Латунь, Бериллиевая бронза, Фосфористая бронза
Материал плунжера	Латунь, Бериллиевая бронза, Фосфористая бронза, Нержавеющая сталь
Варианты пружин	Нержавеющая сталь, Музыкальная проволока
Требования к покрытию	Золото (Au), Серебро (Ag), Палладий-никель (Pd-Ni)
Номинальный ток	1A, 2A, 3A, 5A, 15A, 30A (в зависимости от конструкции)
Номинальное напряжение	DC 12V, 24V
Сопротивление контакта	Максимум 30 мОм, 50 мОм (в покое)
Испытание на срок службы	Минимум 50 000 циклов, максимум 1 000 000 циклов
Температура повторного нагрева	265°C, 4-5 секунд

Испытания на надежность

Тип испытания	Спецификация
Сила удержания	500 ± 50 циклов в час, минимум 50 000 циклов
Влажность	90-95% относительной влажности при 40°C ± 2°C в течение 96 часов
Термостойкость к пайке	265°C +10/-0°C в течение 30-35 секунд
Солевой туман	5 ± 1% солевой раствор при 35+1°C/-2°C в течение 48 часов
Испытание силы пружины	100 г ± 20 г при рабочей высоте
Температурный ресурс	85°C ± 2°C в течение 96 часов
Паяемость	265 ± 5°C, припой 60/40 ± 5% Sn/Pb в течение 4,0-5,0 секунд
Сопротивление контакта	Испытательный ток максимум 100 мА, напряжение максимум 20 мВ

Испытательное оборудование

Наша независимая лаборатория оснащена полным комплектом испытательного оборудования, включая машины для испытания силы вставки, двухмерные проекторы, толщиномеры, автоматические инспекционные машины, испытатели сопротивления изоляции, машины для полировки металлографических образцов, испытатели солевого тумана, испытатели повышения температуры при токе, приборы для построения кривых нагрузки и хода, испытатели ROHS, профилометры, испытатели упругого импеданса и испытатели срока службы.

Конкурентные преимущества

Высокотехнологичное производство: Передовые производственные технологии для превосходного качества
Систематическая система управления: Оптимизированные процессы, обеспечивающие эффективность и последовательность
Сертификация ISO 9001: Приверженность международным стандартам качества
Соответствие RoHS: Соответствует экологическим нормам и нормам безопасности
Короткие сроки разработки: Более быстрые циклы прототипирования и производства
Конкурентоспособные цены и стабильное качество: Экономически эффективные решения без ущерба для надежности

Информация для заказа

Услуга	Детали
Способы оплаты	T/T (банковский перевод), PayPal, OCBC Bank PayPal рекомендуется для образцов, T/T для оптовых заказов
Срок изготовления образцов	Образец из наличия: 2-3 рабочих дня Индивидуальный образец: 5-7 рабочих дней
Срок изготовления продукции	10-15 рабочих дней
Обслуживаемые рынки	Америка, Европа, Азия, Южная Африка
Торговые условия	EXW
Варианты доставки	Авиа, Морская, Экспресс
Услуги	Высокое качество по разумным ценам, услуги OEM, индивидуальные размеры, цвета и дизайн
