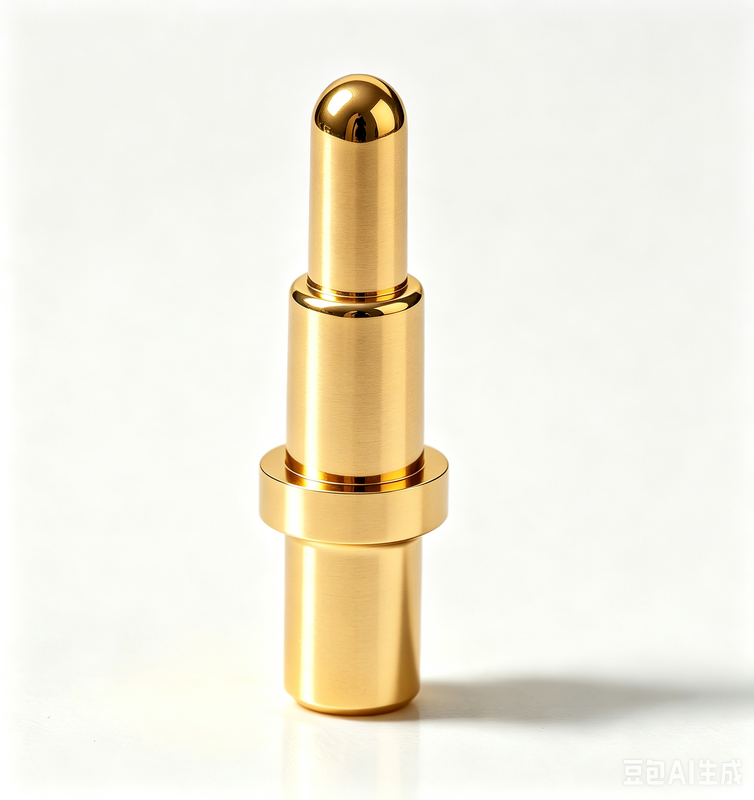

СМТ золотая облицовка с пружинным нагрузкой на ПКБ-пого-пин

Наименование марки:	UPE
Номер модели:	SMT POGO Пин
МОК:	10000
цена:	$0.1-$0.5
Детали упаковки:	Сумки PE
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO9001

Тест на соленый спрей:

SMT POGO Пин

Материал:

Латунь C3604, SUS304

Механическая жизнь:

50000 циклов минут..

Рабочая температура:

-40°C~+130°C в течение 24 часов.

Контактное сопротивление:

50mΩ Максимальная рабочая высота

Текущий:

Напряжение:

Поставка способности:

50KPCS/день

Выделить:

СМТ золотистый пин-пого

С пружиной загруженный ПКБ-пого-пин

Пого пин с гарантией

Описание продукта

SMT Золотовалочный пружинный загруженный ПКБ Pogo Pin

UPE предоставляет профессиональные услуги по настройке Pogo Pin, предлагая различные формы и компактные конструкции.разработка различных продуктов и решений пого-пин в соответствии с конкретными требованиями заказчика.

Пин-пого - это электрический разъем, который устанавливает временные связи между двумя цепями.позволяет сжиматься и поддерживает надежный контакт при нажатии на проводящие поверхности.

8 Типы наружных конструкций

СМТ:Отличная устойчивость с плоским дизайном дна для легкой сварки платы ПКБ
ДИП:Установка позиции предотвращает отклонения во время сварки ПКБ, обеспечивая точное выравнивание
Двойная голова:Гибкое двунаправленное соединение доски к доске без требований к сварке
Правый угол:Конструкция изогнутого хвоста для оптимизации пространства, совместимая с паянием проволокой
Сварная чашка:Идеально подходит для кабельных изделий с легкими возможностями сварки проволоки
Тип винта:Спецификации на заказ для удовлетворения различных требований клиентов
Тип из одной части:Высокая мощность тока с опциями индивидуального проектирования
Тип сферического шара:Совместимость боковой силы с индивидуальными требованиями

Варианты внутренней структуры

Структура А: Плюнжер с наклонным колючем

Преимущества:Обычное использование, стабильная импеданс, длительный срок службы

Применение:SMT & DIP Регулярное использование

Предупреждения:Не может превышать предельный рабочий ход

Структура B: Станция с пробурением

Преимущества:Максимальное сжатие на ограниченном пространстве

Применение:SMT & DIP Регулярное использование

Предупреждения:Избегайте превышения предельного хода и чрезмерного тока

Структура C: конструкция плоского плунгера

Преимущества:Легкая обработка, пространственно эффективная структура

Применение:SMT & DIP Регулярное использование

Предупреждения:Избегайте превышения предельного хода и чрезмерного тока

Структура D: бочка с изоляционными шариками

Преимущества:Стабильная импеданс, подходящая для токов свыше 10 А

Применение:SMT & DIP Регулярное использование

Предупреждения:Не может превышать предельный рабочий ход

Структура E: Двустороннее сжатие

Преимущества:Экономия пространства, большие расстояния, большой контакт с сжатием

Применение:Стыковка из борта в борт

Предупреждения:Не может превышать предельный рабочий ход

Структура F: комбинация из четырех частей

Преимущества:Высокая гладкость прессы, минимальное отклонение поршня, водонепроницаемость, пылепроницаемость, продленный срок службы

Применение:Приложения для высокого тока, высокой производительности, водонепроницаемости и пылезащищенности

Структура G: Среднее сжатие вала

Преимущества:Простая структура, высокая мощность тока

Применение:Сварка высокого тока

Предупреждения:Не может превышать предельный рабочий ход

Структура H: Контакт сжатия шаров

Преимущества:Простая структура, легкая обработка

Применение:Применение небольших рабочих ударов

Предупреждения:Не может превышать предельный рабочий ход

Области применения

Почему выбрать UPE?

Настройка и гибкость:Специальные решения для конкретных требований
Быстрые образцы:Ускоренное время выхода на рынок с быстрым созданием прототипов
Строгие проверки качества:Комплексное тестирование, включая проверку поступающих материалов, проверку качества в процессе, 100% окончательное тестирование и отслеживание и соответствие
Гибкость контроля качества, ориентированная на клиента:Адаптируемые процессы контроля качества
Сотрудничество QC в реальном времени:Немедленная поддержка контроля качества

Параметры производительности

Компонент	Материальные варианты
Материал бочки	Медь, бериллий, медь, фосфор, бронза
Материал плунжера	Медь, бериллий, медь, фосфор, бронза, нержавеющая сталь
Выборы весны	Нержавеющая сталь, музыкальная проволока
Требования к покрытию	Золото-Au, серебро-Ag, палладий-никель (Pd-Ni)
Номинальный ток	1А, 2А, 3А, 5А, 15А или 30А (в зависимости от конструкции)
Номинальное напряжение	DC 12V, 24V
Сопротивление на контакт	30mΩ, 50mΩ максимум.
Тест на жизнь	50,000 циклов Min., 1,000, 000 циклов Максимально
Температура обратного потока	265°, 4-5 секунд

Испытание надежности

Тип испытания	Спецификации
Сила удержания	500±50 циклов в час, минимум 50 000 циклов
Влажность	EIA-364-31, 90-95% RH при 40 °C ± 2 °C в течение 96 часов
Устойчивость к нагреванию сварки	EIA-364-56, 265°C+10/-0°C в течение 30-35 секунд
Солевой спрей	EIA-364-26, 5±1% раствор соли при 35+1°C/-2°C в течение 48 часов
Испытание силы пружины	100g±20g на рабочей высоте
Жизнь при температуре	EIA-364-17, 85°C±2°C в течение 96 часов
Сплавляемость	EIA-364-52, 265±5°C, 60/40±5% Sn/pb сварка в течение 4,0-5,0 секунд
Сопротивление на контакт	EIA-364-23, максимальный испытуемый ток 100 мА, максимальное напряжение 20 мВ

Оборудование для испытаний

Наша независимая лаборатория имеет всеобъемлющее оборудование для испытаний, в том числе:

Машина для испытания силы вставки
Двумерный проектор
Измеритель толщины
Автоматическая инспекционная машина
Испытатель устойчивости изоляции
Машины для полировки металлографических образцов
Испытатель соляного распыления
Испытатель повышения температуры тока
Инструмент кривой нагрузки
Тестировщик ROHS
Испытатель шероховатости
Испытатель эластичной импедантности
Проверка жизнедеятельности

Конкурентные преимущества

Высокотехнологичное производство:Продвинутые методы производства для повышения качества
Систематическая система управления:Упрощенные процессы для повышения эффективности и согласованности
Сертификация по стандарту ISO 9001:Приверженность международным стандартам качества
Соответствие RoHS:Соблюдает экологические и безопасные правила
Краткое время разработки:Ускорение циклов создания прототипов и производства
Конкурентоспособные цены и стабильное качество:Эффективные и надежные решения

Информация о заказе

Способы оплаты:T/T (банковский перевод), PayPal, OCBC Bank

Рекомендация:PayPal для образцов (более безопасно), T/T для оптовых заказов (низкие сборы)

Время получения образца:Пробный запас 2-3 рабочих дня / индивидуальный образец 5-7 рабочих дней

Время производства:10-15 рабочих дней

Рынки:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Варианты перевозки:По воздуху, по морю, экспресс

Услуги:Высокое качество с разумными ценами, услуги OEM, индивидуальные размеры, цвета и дизайн

Упаковка и перевозка

Для запросов обращайтесь:Union@upetech.net
