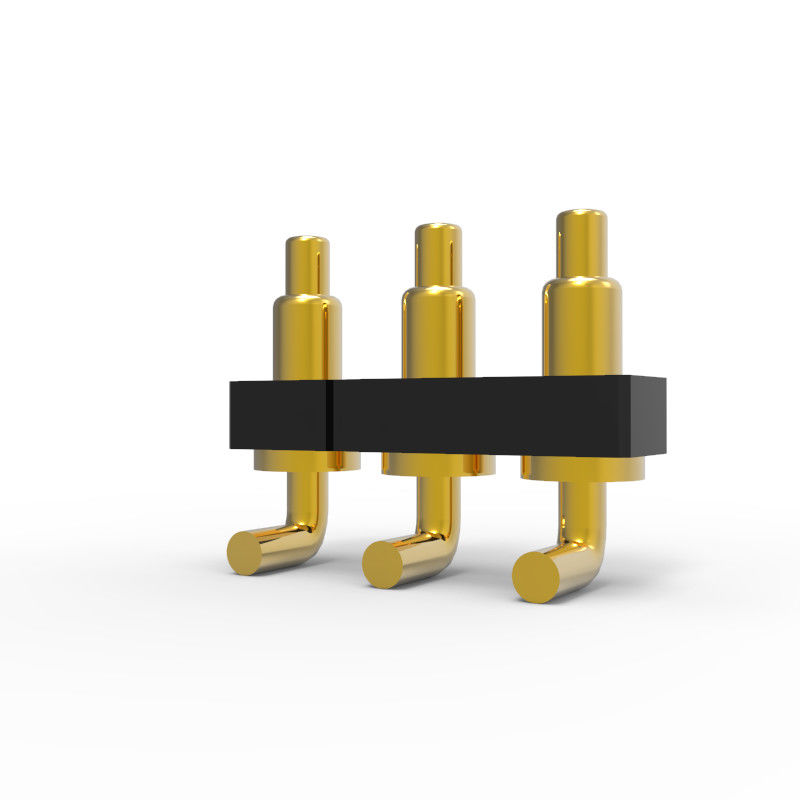

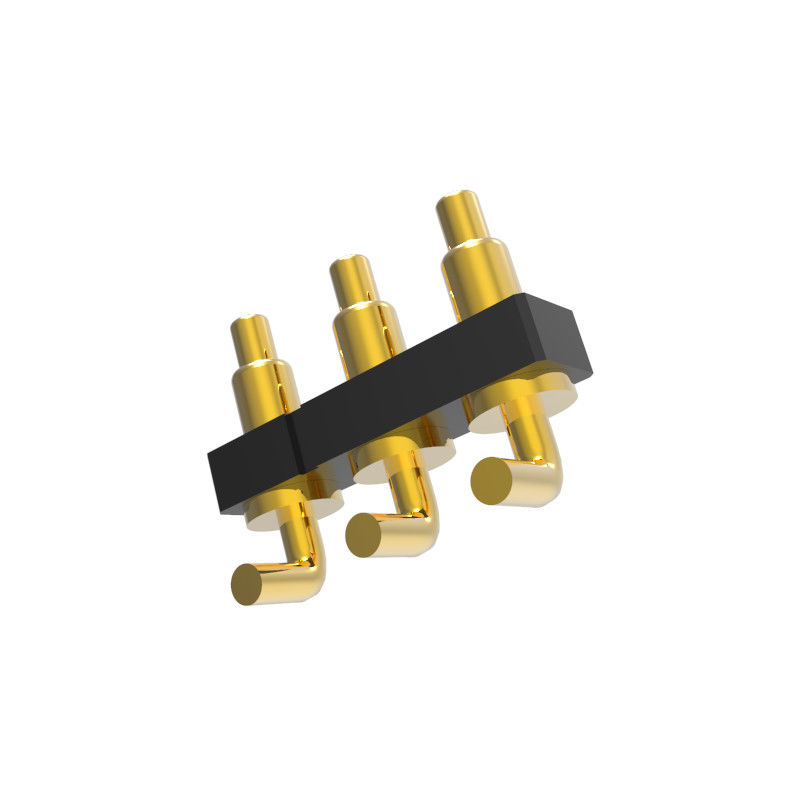

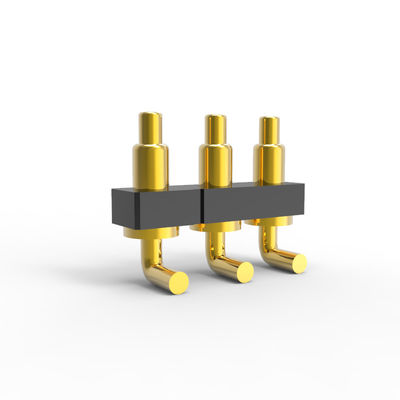

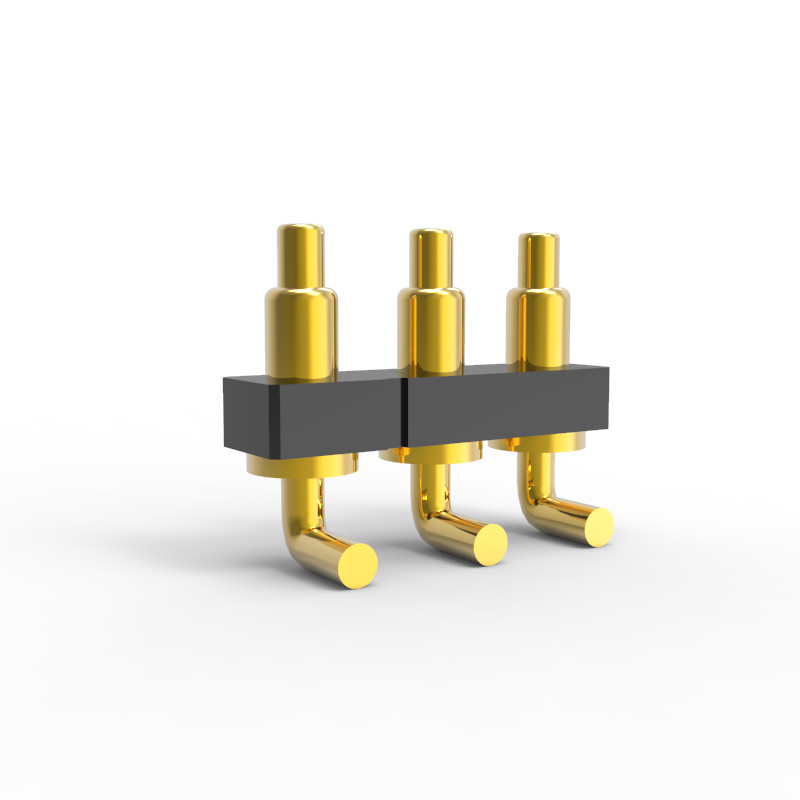

2.54мм проем 3pin прямоугольный пружинный подключатель с высотой 2,54мм.
Хвост Pogo Pin согнут, это может предоставить дизайнерам больше выбора в использовании пространства, хвост также может быть сварен проволокой.
Pogo Pin - это точный разъем, используемый в мобильных телефонах и других электронных продуктах.
Он широко используется в различных электронных продуктах и играет роль в связи передачи сигнала.
Его формальная структура разделена на: тип плоского дна, тип пластинки с розеткой, тип изгиба, вал двойной иглы, тип нити, тип сварного провода,
тип боковых отверстий и т.д.
Внутренняя конструкция разделена на: тип обратного бурения, наклон резки, наклон резки с круглым шаром, через тип отверстия, тип хвостовой пробки, тип двойной головы и т.д.
Выбор покрытия: обычное покрытие золотом, покрытие никелем и т.д.
2Список параметров соединителя с пружиной 54 мм, с правоугольным углом:
|
Изолятор
|
Черный пластик(265°C)UL94 V-0
|
|
Проводка
|
Медь 5 u Au более 60 ~ 100 u Ni
|
|
В бочке
|
Медь 5 u Au более 60 ~ 100 u Ni
|
|
Весна
|
Обработка поверхности SUS
|
|
Тип соединителя
|
Мужчина
|
|
Цвет
|
Черный, желтый.
|
|
Стрелка
|
2.54 мм или зависит от требований клиента
|
|
Пин
|
3pin или зависит от требований клиента
|
|
Применение
|
ПКБ, аудиовизуальное оборудование, медицинское оборудование, военная связь, аэрокосмическая промышленность, телефонные часы, электронные сигареты
|
|
Сертификат
|
Продукция, предназначенная для использования в производственных условиях
|
|
Упаковка
|
1000 штук/PE мешок ((в соответствии с требованиями клиента)
|
|
Сила пружины
|
70 g+/-20 g при рабочем ходе 1,0 мм
|
|
Испытание жизнеспособности
|
100,000 циклов
|
|
Номинальный ток
|
3А Макс.
|
|
Напряжение
|
DC 12В
|
|
Контактное сопротивление
|
Максимально 50 миллиомм
|
|
Испытание соляным спреем
|
48 часов
|
|
Сертификация
|
Продукт, соответствующий требованиям ROHS или REACH
|
|
Испытание
|
100% открытое и короткое испытание
|
2.54 мм стандартный 2pin-40pin Pogo с прямоугольным разъемом
Преимущества UPE Pogo Pin Connector
Подключатель Pogo Pin, обычно известный как пружины или подключатели Pogo, предлагает несколько преимуществ:
Надежность:Ключи UPE Pogo, использующие технологию CLIP, обеспечивают постоянное и надежное электрическое соединение даже в среде, подверженной вибрациям и механическим ударам.
Компактный дизайн:Их небольшой размер позволяет поместить их в узкие помещения, что идеально подходит для современных компактных электронных устройств.
Гибкость:Штыки пого могут адаптироваться к изменениям поверхности, обеспечивая стабильное соединение, даже если поверхности спаривания не идеально выравниваются.
Легкость использования:Они удобны для пользователя, с простой установкой и обслуживанием.
Прочность:Они спроектированы, чтобы выдержать многочисленные циклы подключения и отключения, что делает их очень прочными
Наше преимущество и ваш выбор:
.UPE профессиональный настраиваемый высокий ток Pogo Pin с серией 15A-30A, он был серийно произведен.
.УПЕ развито 1,27 мм,2.0 мм 2.54 мм ширина стандартный мужской и женский 2pin-40pin коннектор Pogo с SMT / DIP / Right Angle / Solder Cup.
.Тест Pogo Pin Life до 1000 000 циклов.
.Все продукты могут пройти HF, RoHS REACH стандарт.
.100% электрический тест предоставил отчет перед доставкой товара.
. Различные формы доступны по заказу, небольшая конструкция и высокий ток.
Структура и описание типа Pogo Pin:
СМТ:Хорошая устойчивость, дно ствола имеет плоский дизайн дна, который легко сваривать на ПХБ.
ДИП:При сварке с ПХБ не будет отклонений, хороший эффект позиционирования и твердая
сварка.
Двойная голова: Конструкция двойной головки Pogo позволяет конструкторам более гибко работать в двух направлениях.
При подключении двойной шприц не нужно сварить.
Правый угол:Хвост Pogo Pin сгибается, предоставляя дизайнерам больше возможностей в использовании пространства. Хвост также может быть сварен проволокой.
Сварная чашка:Подходит для кабельного продукта, легко сваривается проволокой
Тип винта:Продукты со специальными спецификациями могут удовлетворять различным потребностям клиентов, и могут быть настроены в соответствии с потребностями
клиентов.
Почему клиенты выбираютУПП?
1Профессиональное обслуживание
2. Быстрое производство образцов
3Строгая система контроля качества
4Переработка с использованием импортных компонентов
5. высокоточное испытательное оборудование
6- разумные процедуры контроля затрат
Поле применения соединителя Pogo Pin:
Как сделать заказ
* Вы отправляете нам рисунок или образец
* Профессиональная инженерная команда проводит оценку
* Вы проверяете рисунок и мы делаем образец, чтобы отправить вам
* Вы проверяете образец и одобряете, затем делаете заказ и платите 50% депозита
* Мы начинаем производить продукт
Когда товар будет готов, мы сделаем фото для вашего чека, а вы заплатите остаток.
* Мы доставляем продукцию вам с помощью DHL, TNT, UPS, FedEx
Срок оплаты:T/T, 50% депозит, 50% остаток
Способ оплаты:T/T,PayPal,OCBC
Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день
Время производства:10-15 рабочих дней
Сделано для:Америка, Европа, Азия, Южная Африка
Срок сделки:EXW
Груз:Воздушный, морской, экспресс
Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
