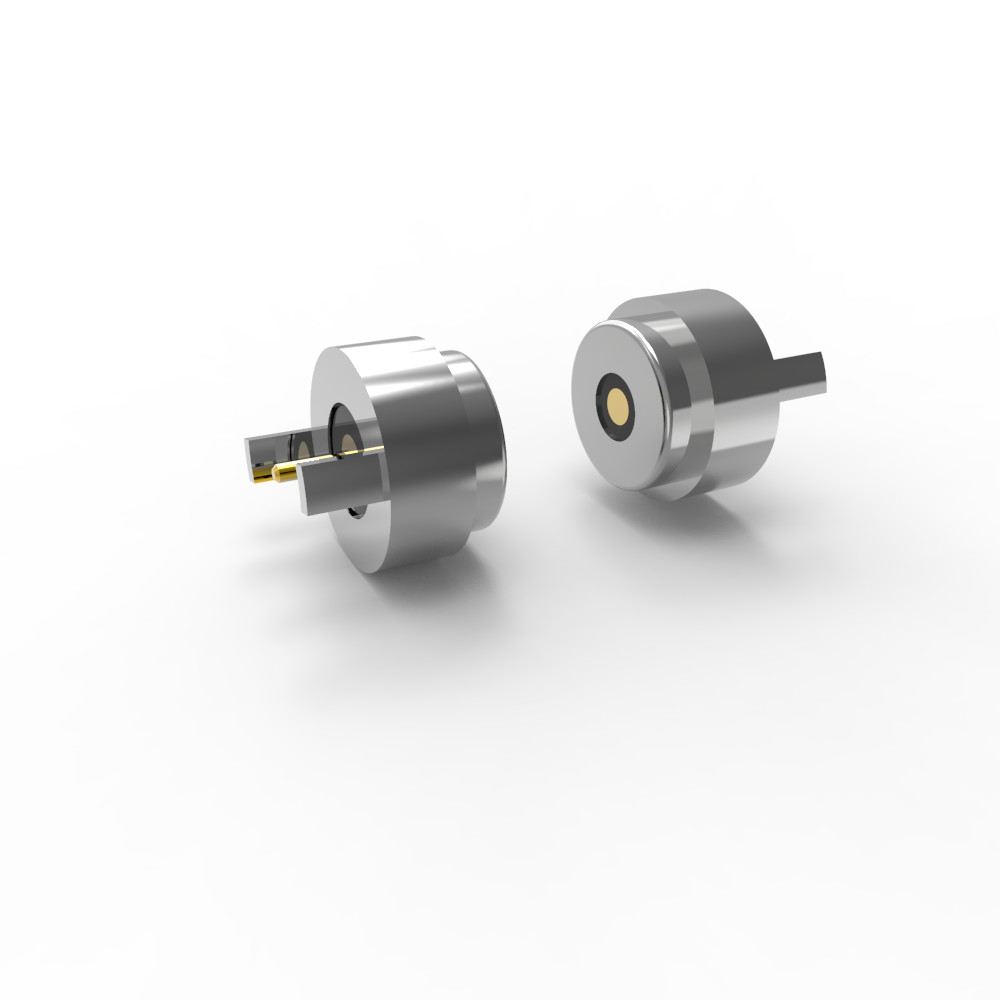

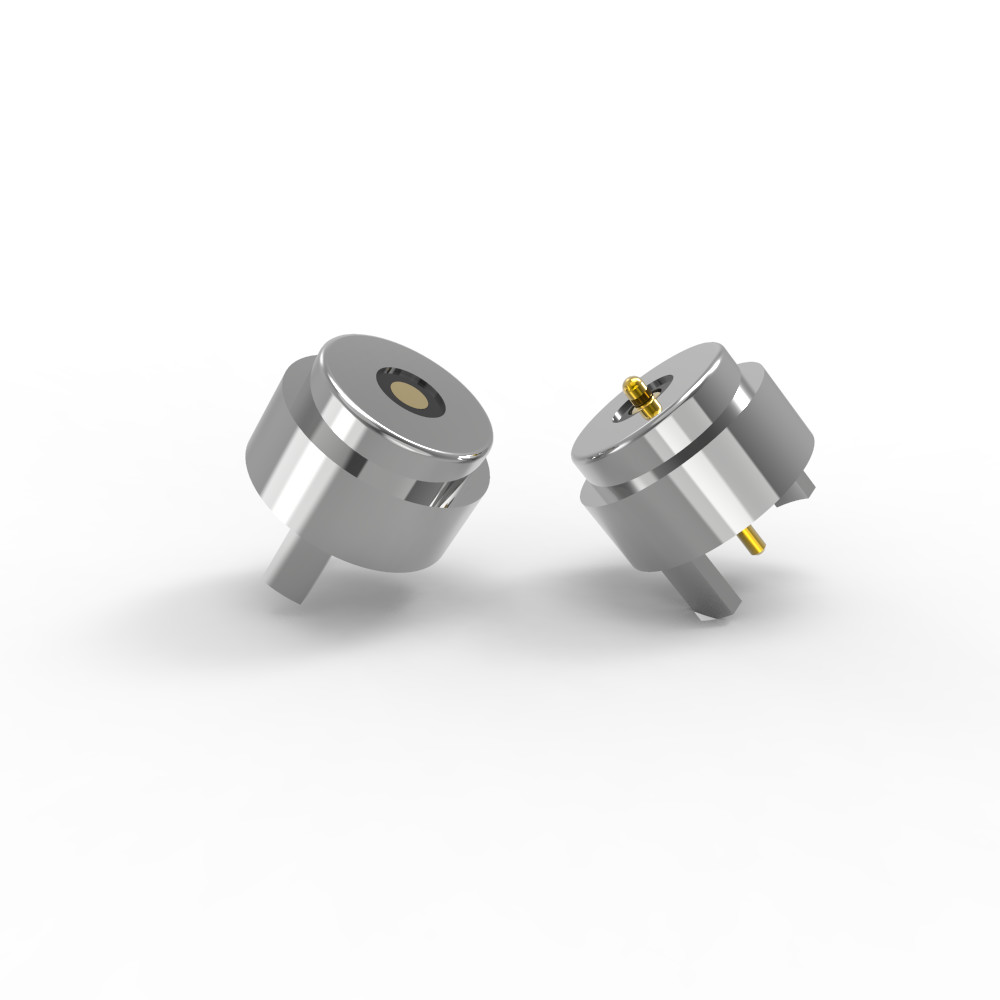

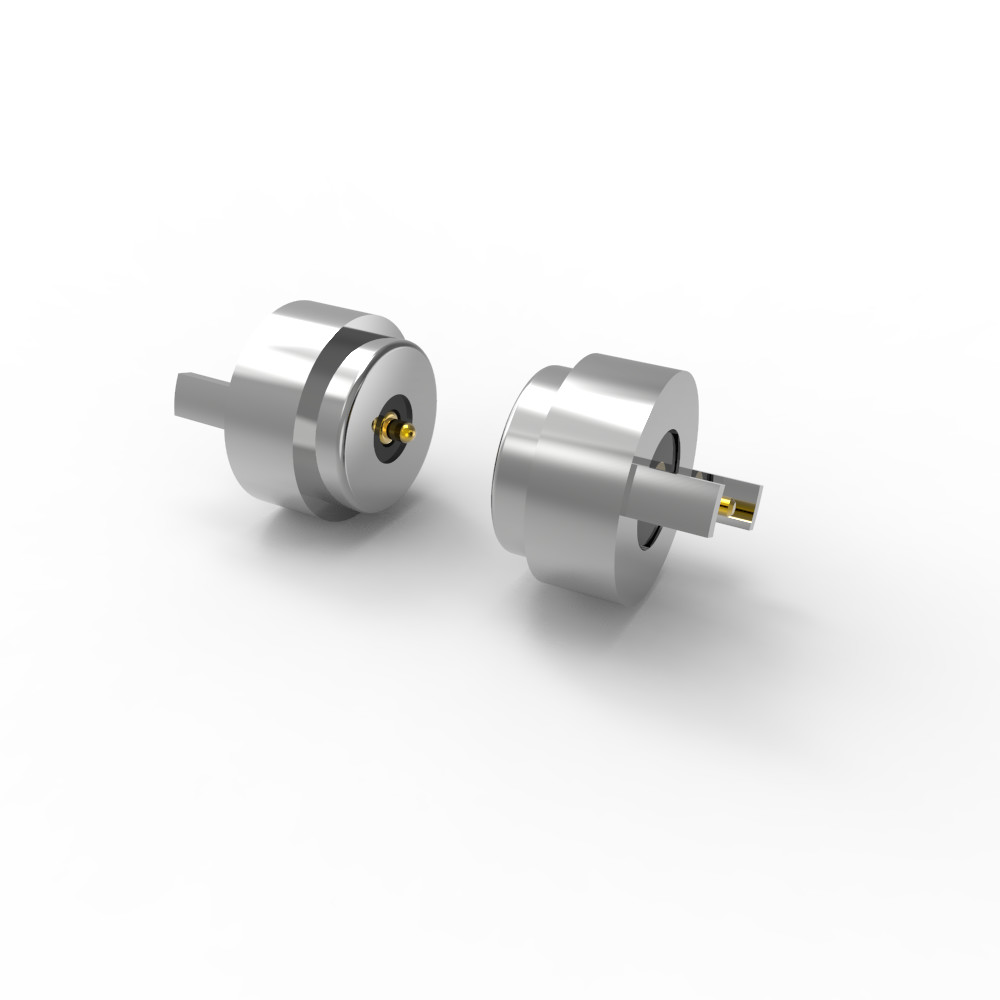

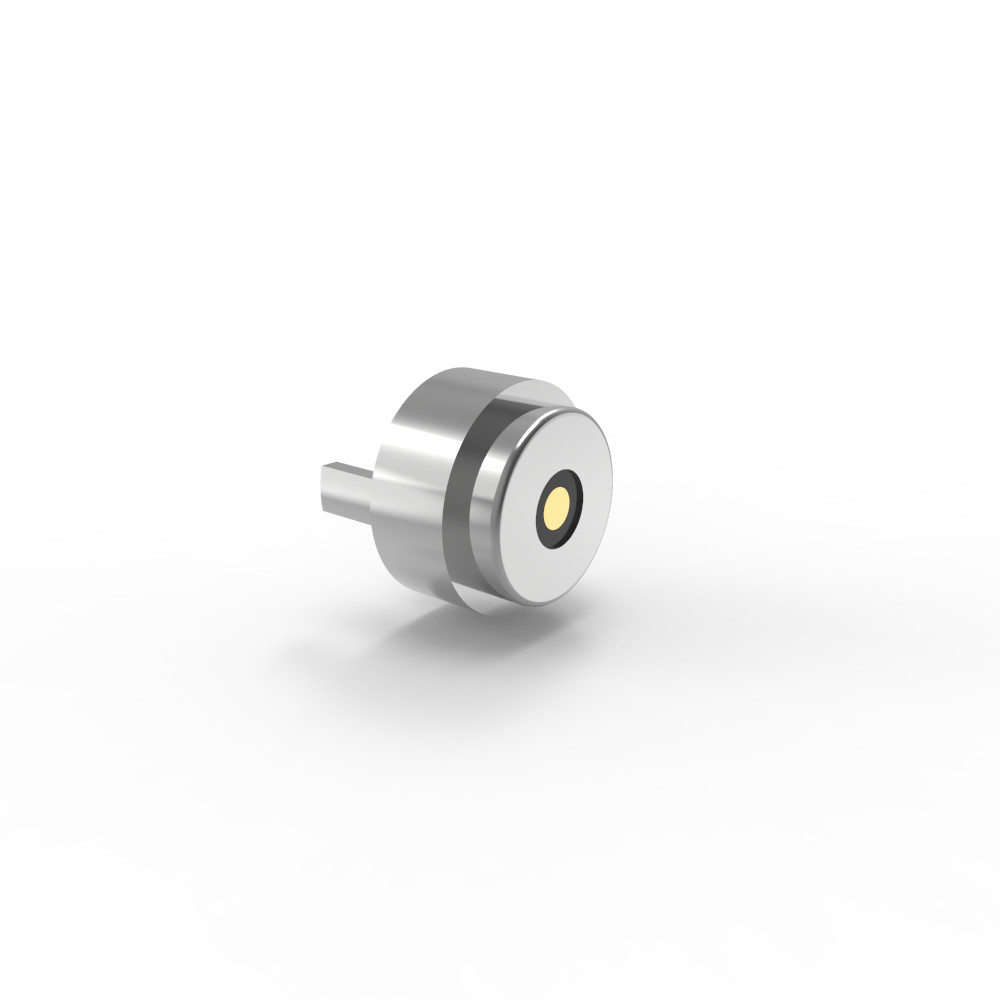

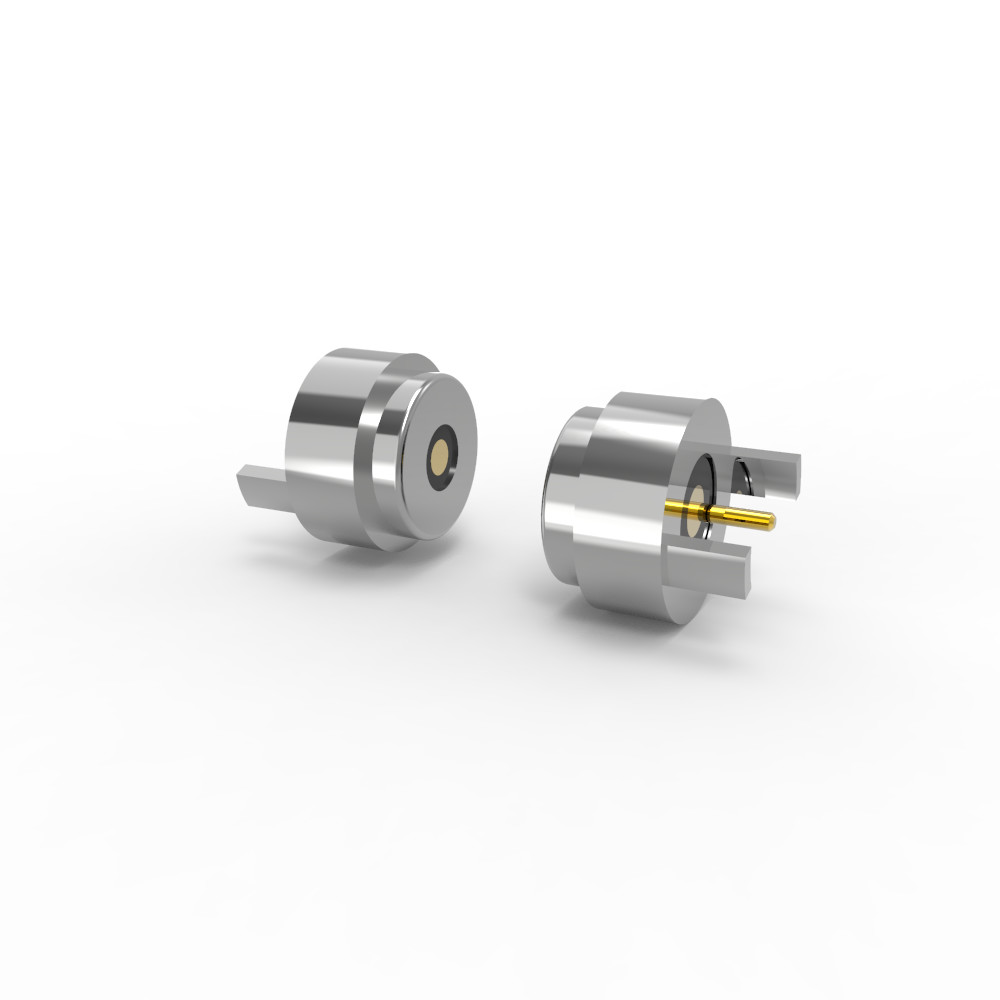

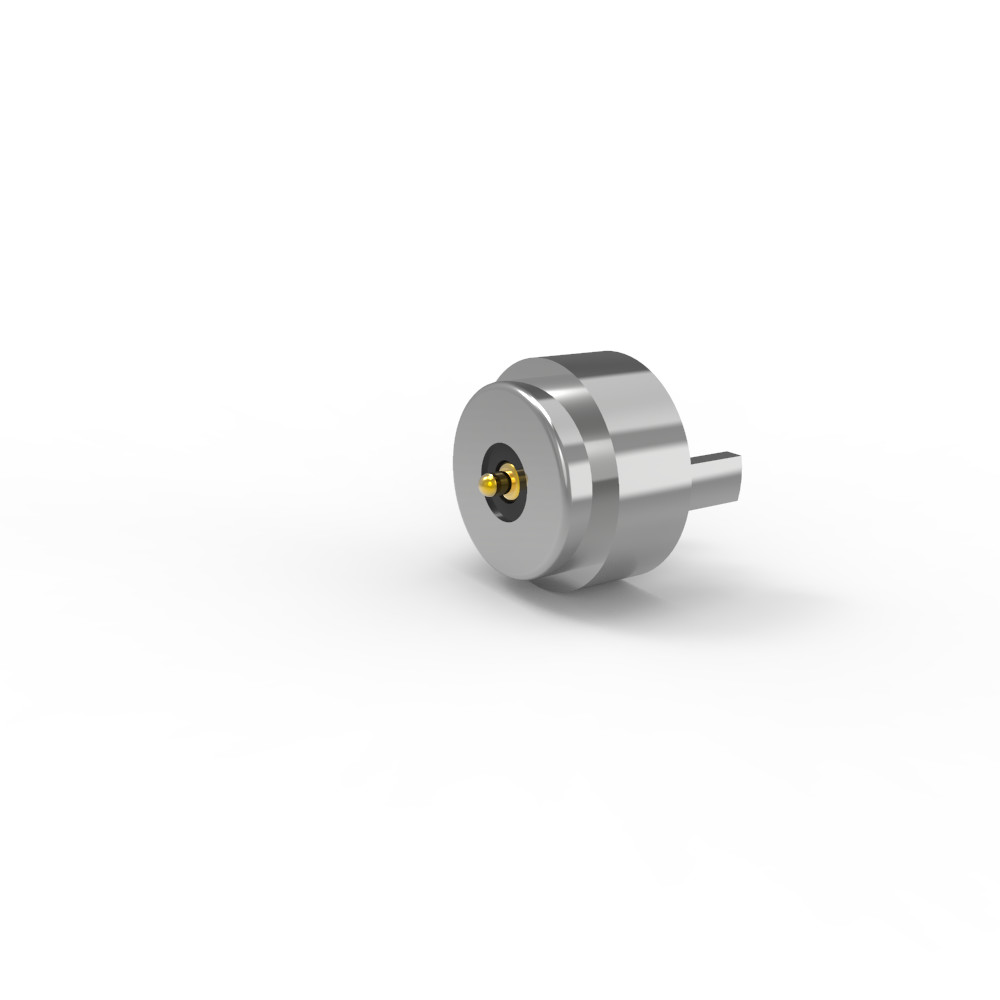

OD5.0mm Круглый магнитный соединитель DC 12V 1A Женщина Мужчина

OD5.0mm DC12V 1A круглый мужской женский магнитный разъем с позолоченным покрытием

Материалы:

Плюнжер: C6801 без свинца, покрытие 5U "Min Au" более 60 ~ 100U "Ni;

Барель:C6801 без свинца, с покрытием 5U" Min Au над 60~100U" Ni;

Пролет:SUS 304 покрытие 1U" Au;

Оборудование: черное HTN+30%GFUL94 V-0;

Оружие: латунь C3602 с покрытием Ni;

Магнит: NdFeB N52

Механические:

Сила пружины: 50 г±10 г при рабочем ходе 0,7 мм.

Полноценный аист:0.9 мм.

Продолжительность работы: 50000 циклов Min.

Электрические:

Напряжение: 12 В.

Текущий:1.0А.

Контактное сопротивление: 50mΩMax (PIN).

100% открытый и короткий тест.

...соответствующий требованиям ROHS или REACH.

...Проверка солевым спреем: 48 часов.

... и измерение ключевой проверки.

...Описание применения продукта (не ограничивается следующим):

1.Площадка для сварки на пластинке PCB с подключением;

2Формирование и инкапсулирование проводов после сварки;

3- может быть присоединен конец передачи этой платы ПКБ;

4.Сплавление впрыском вкладываемой формы;

5Провода можно связать напрямую.

Параметр круглых магнитных соединителей:

Круглый мужской магнитный соединитель технический чертеж

Круглый женский магнитный соединитель технический чертеж

Рекомендуемая компоновка ПКБ:

Толерантность расположения:±0,05 мм

Преимущества магнитного соединителя:

●Гуманизировать проектирование автоматического адсорбционного соединения;

●Гуманизированный антипад: его легко снять с интерфейса зарядки, а устройство нелегко снять;

●Жизненный цикл: до 100 000-200 000 циклов;

●Установка водонепроницаемая: женский конец устройства может быть пылезащищенным и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает большую передачу тока;

●Внешний вид магнитного разъема может соответствовать конструкции устройства применения заказчика;

●проектирование конструкции продукта для защиты от короткого замыкания;

●Осуществляет передачу высокочастотного сигнала, может заменить традиционную USB2.0 HDMI 1.3 функцию передачи видео и аудио сигнала

Применение магнитных соединителей:

1.Носящиеся устройства, интеллектуальное оборудование для определения местоположения, детские умные браслеты, умные часы, носящиеся мобильные телефоны, гарнитуры Bluetooth и т.д.) кабель передачи данных, кабель зарядки,концовое соединение магнитной ленты

2Медицинское оборудование, беспроводное оборудование, оборудование для передачи данных, телекоммуникационное оборудование, автоматическое и промышленное оборудование, аудиовизуальное оборудование

3.Авиация, аэрокосмическая электроника, военная связь

4Автомобильные, навигационные, испытательные и измерительные оборудования

5Потребительская электроника (мобильные телефоны, планшетные компьютеры, гарнитуры Bluetooth, камера, часы, портативные потребительские электронные продукты и многие другие электронные области).
