HTN Круглый магнитный соединитель Черный пружинный электрический соединитель 3A

Основная информация
Место происхождения: Китай
Фирменное наименование: UPE
Сертификация: ISO9002
Номер модели: VIC2500A / VIC2500B
Документ: VIC2500A.pdf
Количество мин заказа: 5000
Цена: $1-$5
Упаковывая детали: Сумки PE
Время доставки: 12-15 рабочих дней
Условия оплаты: T/T
Поставка способности: 5KPCS/день
Подробная информация
Имя: Круглый магнитный соединитель Магнит: NdFeB N52
ПИН-код POGO: Не содержащий свинца C6801 весна: SUS 304
Орехи: Не содержащий свинца C6801 Цвет: Черный
Текущий: напряжение: 12 В
Сила пружины: 60 г±10 Рабочий удар: 10,0 мм
Полная Storke: 1.2 мм Сопротивление на контакт: 50mΩ максимум (PIN)
Выделить:

Круглый магнитный соединитель HTN

,

Круглый магнитный соединитель черный

,

Электрический соединитель с пружиной 3А


Характер продукции

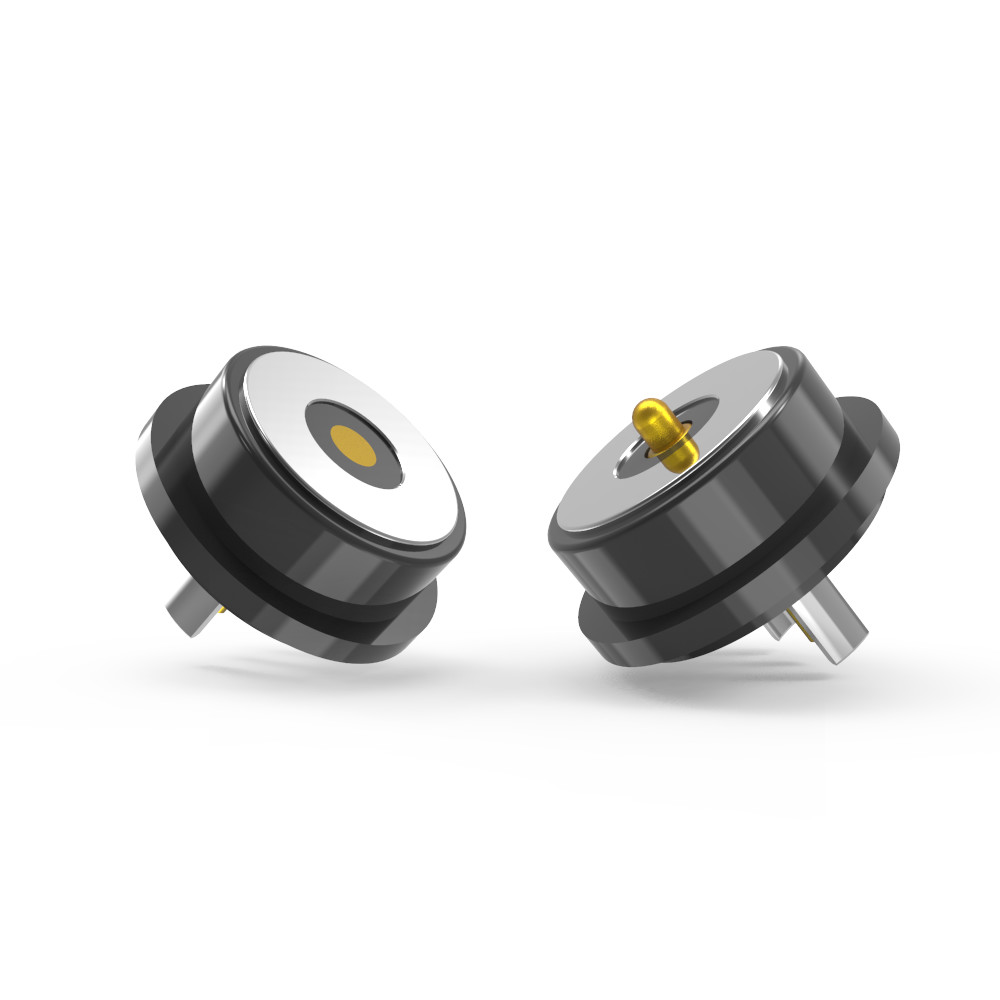

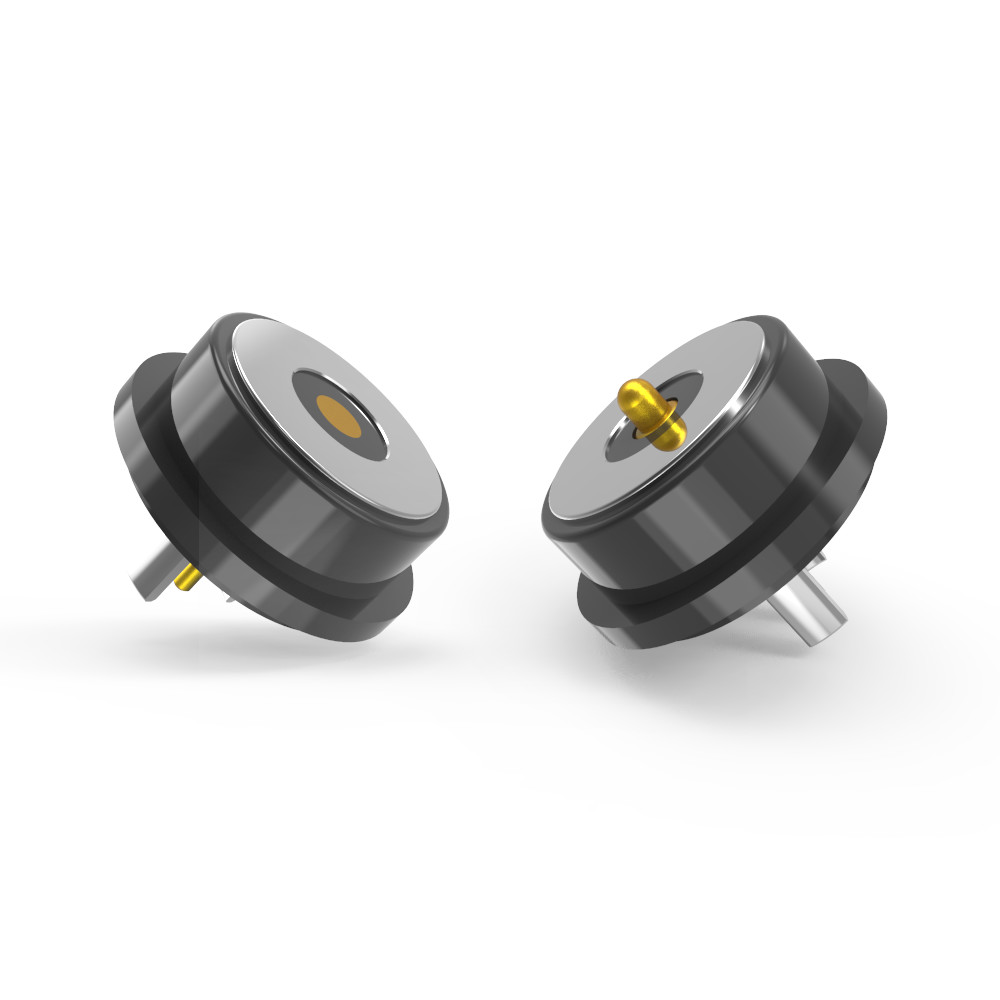

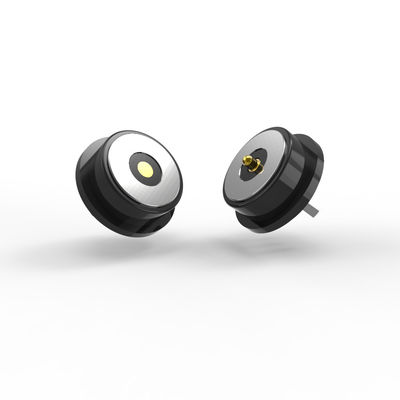

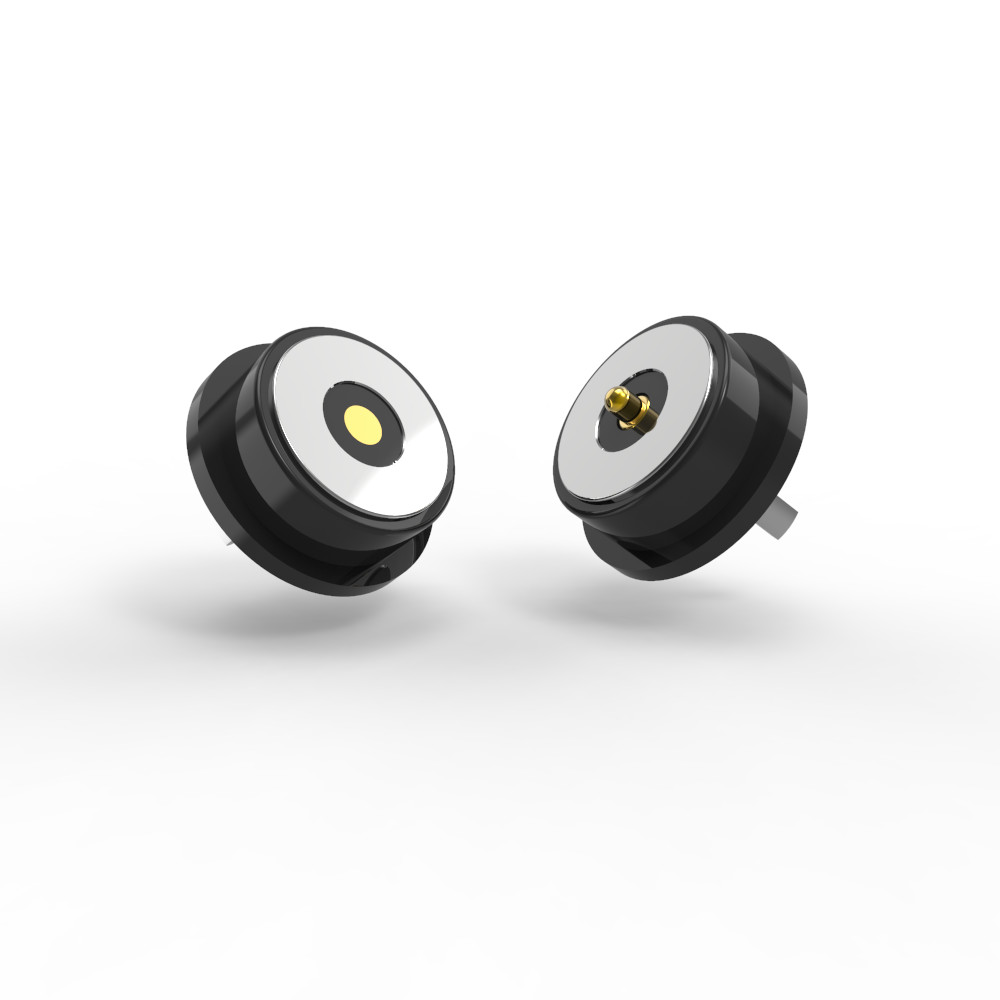

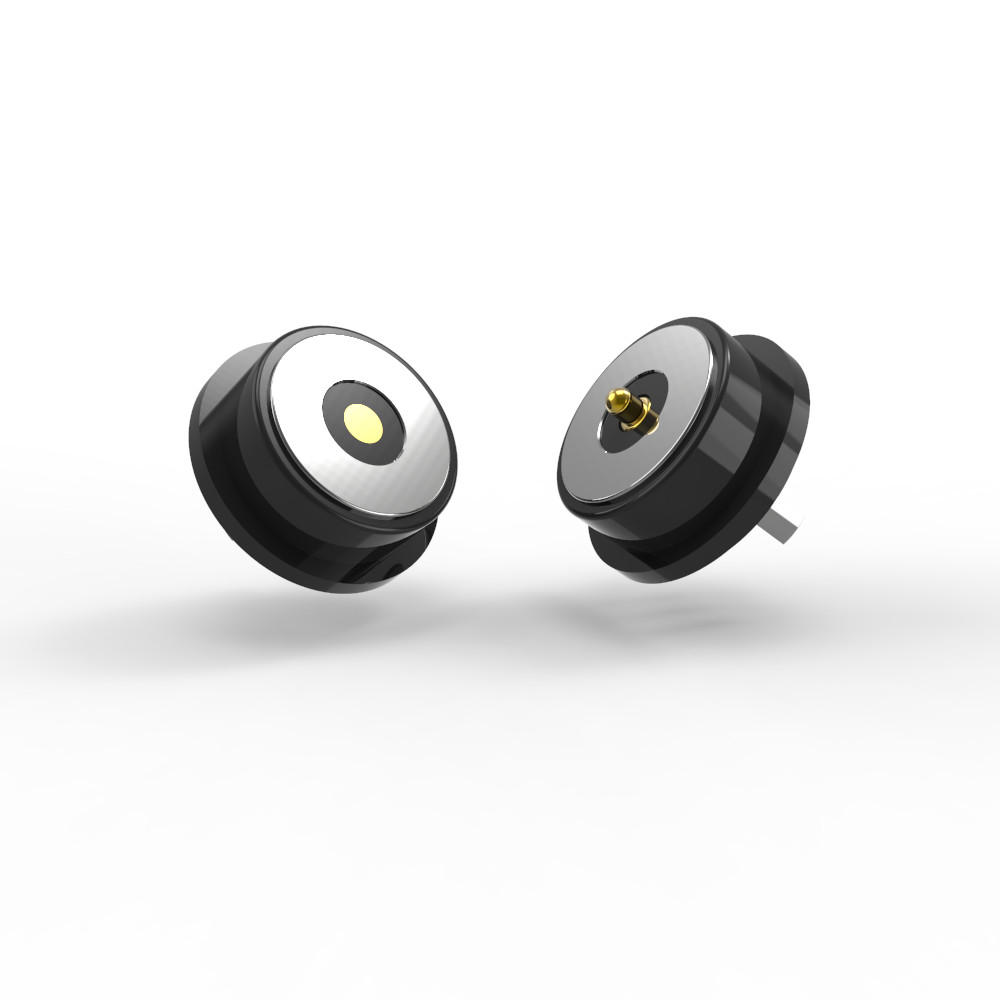

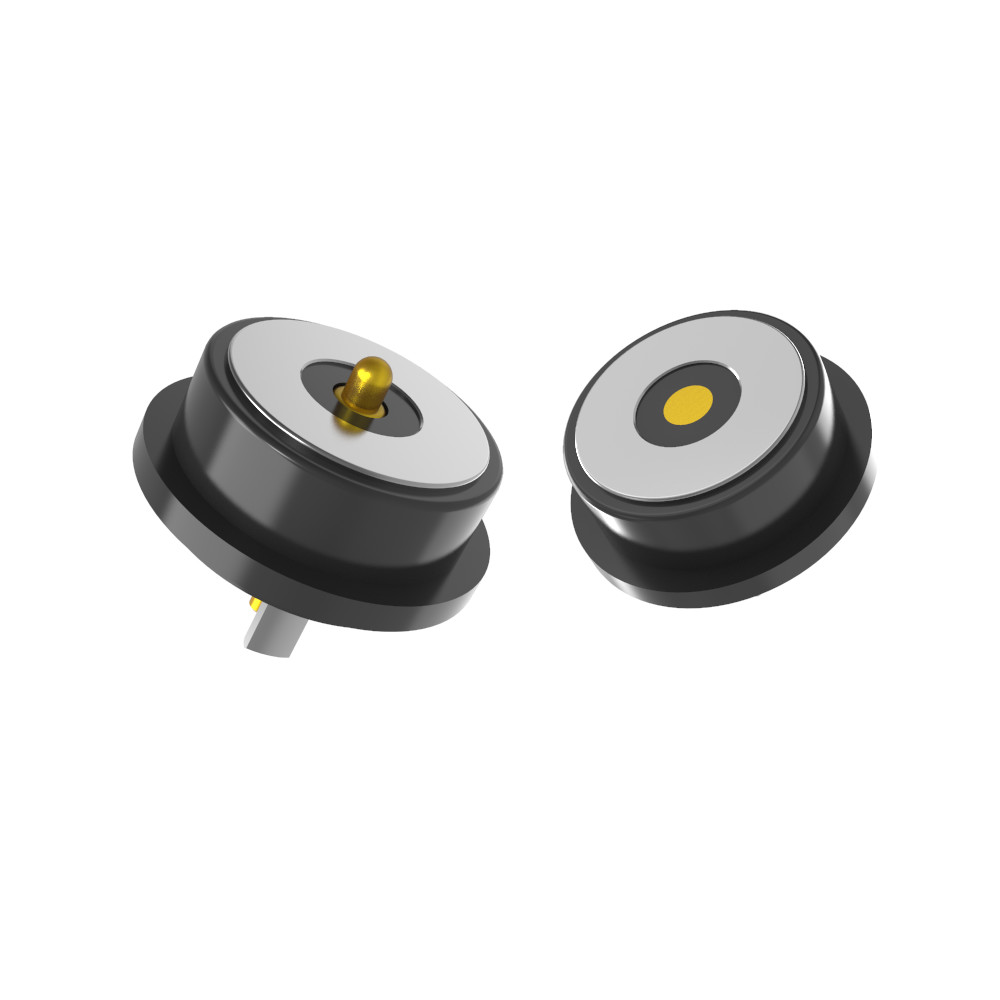

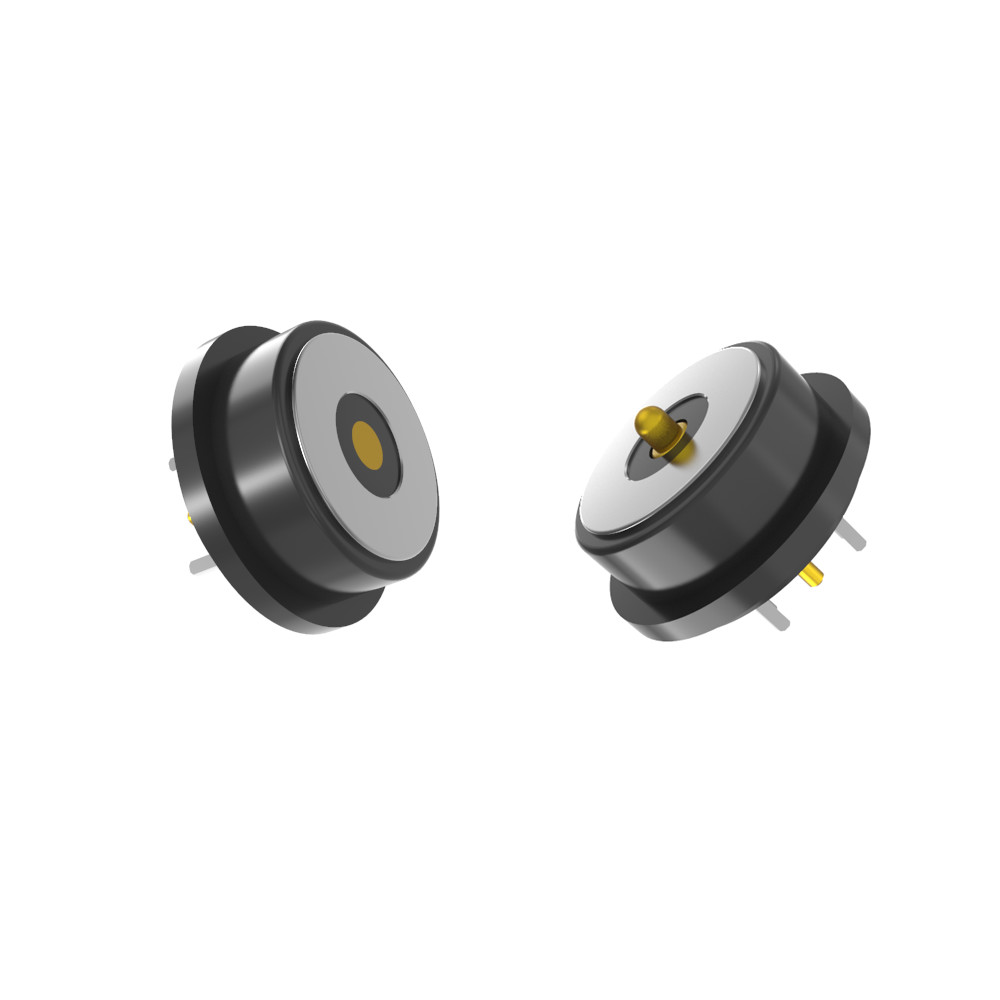

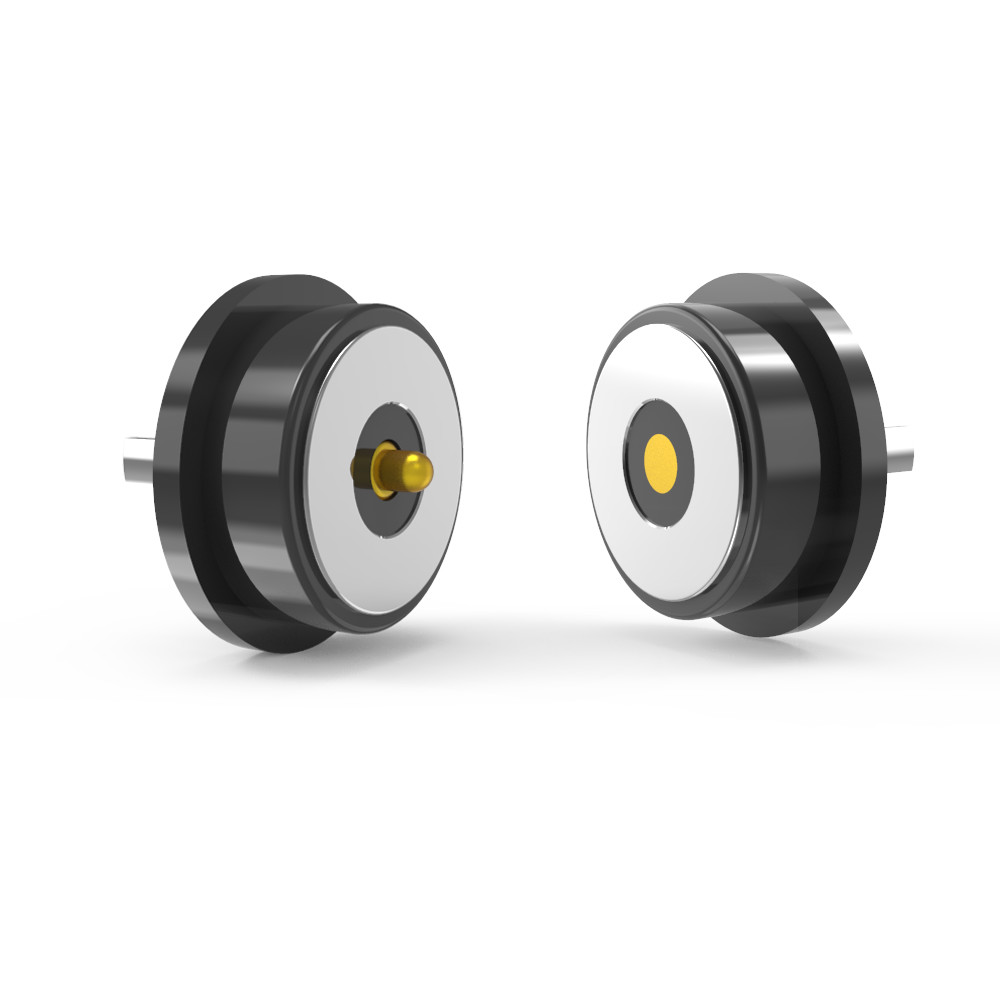

Чёрный HTN OD8.0mm 2pin пружинный загруженный пого пин круглый магнитный разъем



Материалы:

Плюнжер: C6801 без свинца, покрытие 5U "Min Au" более 60 ~ 100U "Ni;

Барель:C6801 без свинца, с покрытием 5U" Min Au над 60~100U" Ni;

Пролет:SUS 304 покрытие 1U" Au;

Оборудование: черное LCP+30%GFUL94 V-0;

Шкаль: без свинца C6801

Магнит: NdFeB N52



Механические:

Сила пружины: 60g±10g при рабочем ходе 1,0 мм.

Полноценный аист:1.2 мм.

Продолжительность работы: 50000 циклов Min.



Электрические характеристики:
Номинальное напряжение: 12 В постоянного тока.

Номинальный ток: 3,0 А.

Контактное сопротивление: ≤50mΩ (мм) на пин.



Испытание:

Проверка на 100% открытого/короткого замыкания.

Соответствует требованиям ROHS/REACH (без опасных веществ).

Испытание соляным распылением: 48 часов (проверка коррозионной стойкости).



Описание применения продукта (не ограничивается следующим):

1.Площадка для сварки на пластинке PCB с подключением;

2Формирование и инкапсулирование проводов после сварки;

3- может быть присоединен конец передачи этой платы ПКБ;

4.Сплавление впрыском вкладываемой формы;

5Провода можно связать напрямую.



Параметр круглого магнитного соединителя:

Имя

Круглый магнитный соединитель

Диаметр

80,0 мм

Тип

Мужчина/женщина

Пин

2 пин или на заказ

Цвет

Черный

Пинка пого

Не содержащий свинца C6801

Весна

SUS304

Орехи

Не содержащий свинца C6801

Магнит

NdFeB N52 Пластировка Ни

Сила пружины

60 г±10 г

Рабочий ход

10,0 мм

Полный аист

1.2 мм

Напряжение

12 В

Текущий

3.0A

Контактное сопротивление

50mΩ Макс (PIN).

Операционная температура

25°C до +80°C

Испытание соляным спреем

48 часов

Сертификация

Продукт, соответствующий требованиям ROHS или REACH

Испытание

100% открытое и короткое испытание



Круглый мужской магнитный соединитель технический чертеж

HTN Круглый магнитный соединитель Черный пружинный электрический соединитель 3A 0

Круглый женский магнитный соединитель технический чертеж

HTN Круглый магнитный соединитель Черный пружинный электрический соединитель 3A 1



Рекомендуемая компоновка ПКБ:

HTN Круглый магнитный соединитель Черный пружинный электрический соединитель 3A 2Толерантность расположения:±0,05 мм



Преимущества магнитного соединителя:



1)Опыт автоматического адсорбционного подключения; легкая эксплуатация;



2) Использует магнитный интерфейс для более легкого снятия устройства.



3) Высокий жизненный цикл. Он поддерживает 50 000-300 000 жизненных периодов повторного присоединения;



4) легко настроить водонепроницаемую конструкцию, самка может достичь пылестойкости и водонепроницаемости (IP68);



5) Поддерживать высокий ток (3A-20A), быстрее перезаряжать;



6)Отличный уровень коррозии (48H-120H) отвечает суровым условиям;



8)Форма, адаптированная для соответствия формы продукта, улучшение точки продажи продукта;



9)Позиционирование магнита, использование магнитов и конструкция для защиты двойной цепи



направление ((Ориентировано на пользователя и удобно для пользователя)



10)Отличная масштабируемость интерфейса,Можно достичь ((Сигнал питания видео аудио-разъем и т.д.));



11) Время разработки короткое, недорогая форма для настройки;



12) Предоставляет надежную высокочастотную передачу сигнала.0



Применение магнитных соединителей:



1.Носящиеся устройства, интеллектуальное оборудование для определения местоположения, детские умные браслеты, умные часы, носящиеся мобильные телефоны, гарнитуры Bluetooth и т.д.) кабель передачи данных, кабель зарядки,концовое соединение магнитной ленты



2Медицинское оборудование, беспроводное оборудование, оборудование для передачи данных, телекоммуникационное оборудование, автоматическое и промышленное оборудование, аудиовизуальное оборудование



3.Авиация, аэрокосмическая электроника, военная связь



4Автомобильные, навигационные, испытательные и измерительные оборудования



5Потребительская электроника (мобильные телефоны, планшетные компьютеры, гарнитуры Bluetooth, камера, часы, портативные потребительские электронные продукты и многие другие электронные области).
