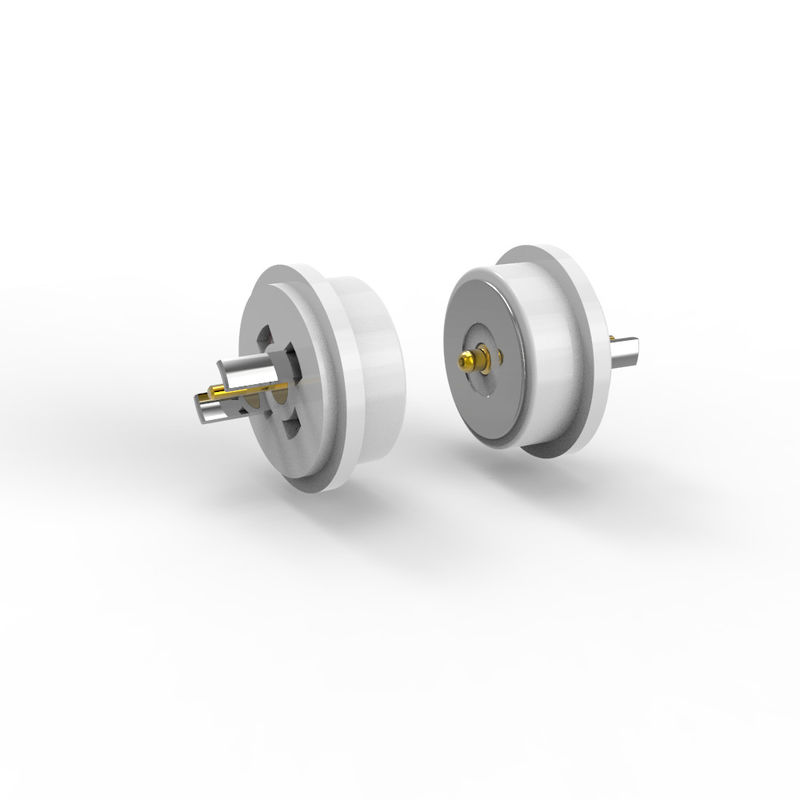

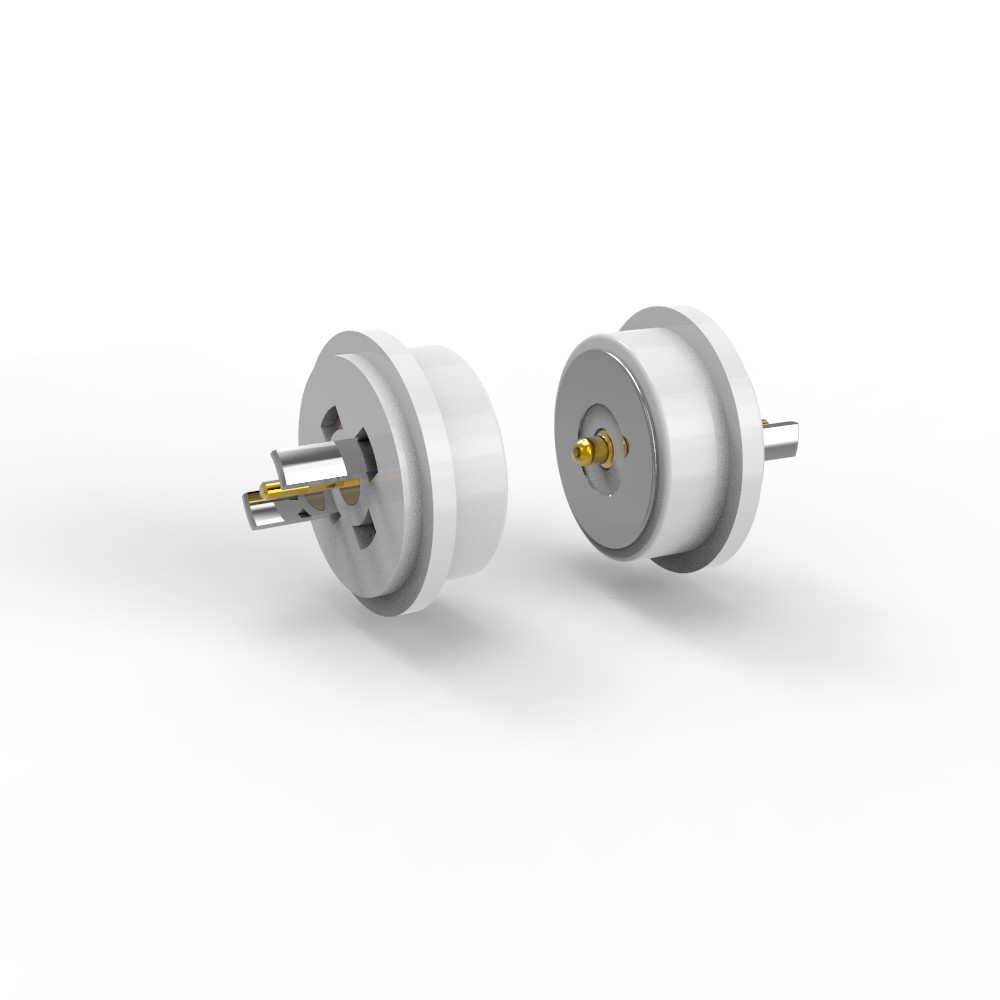

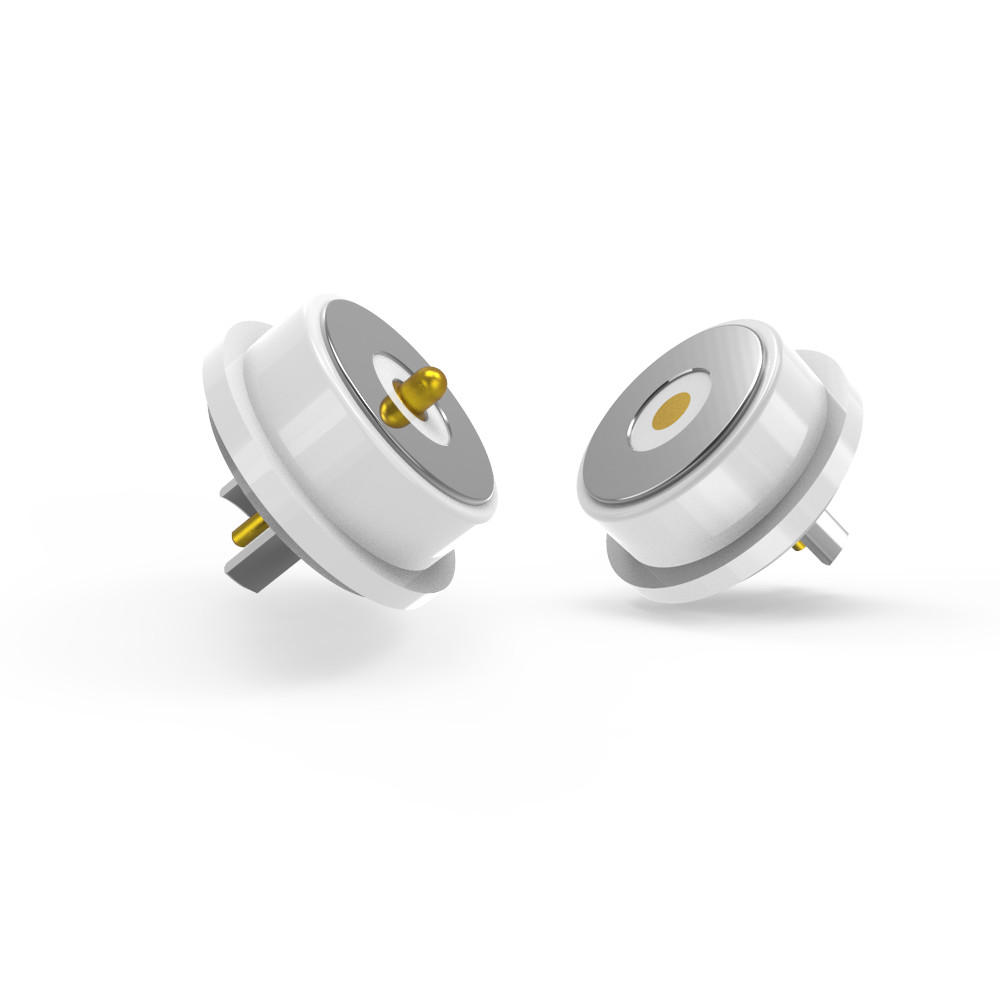

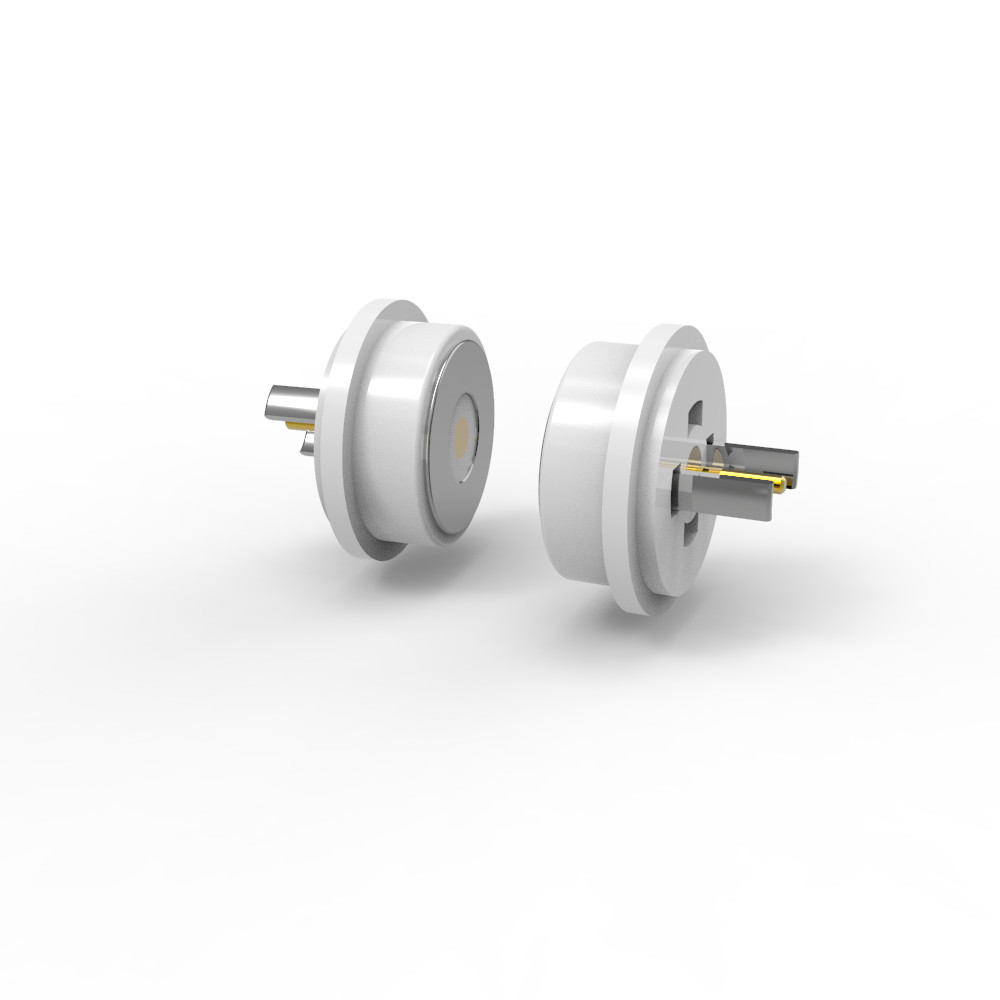

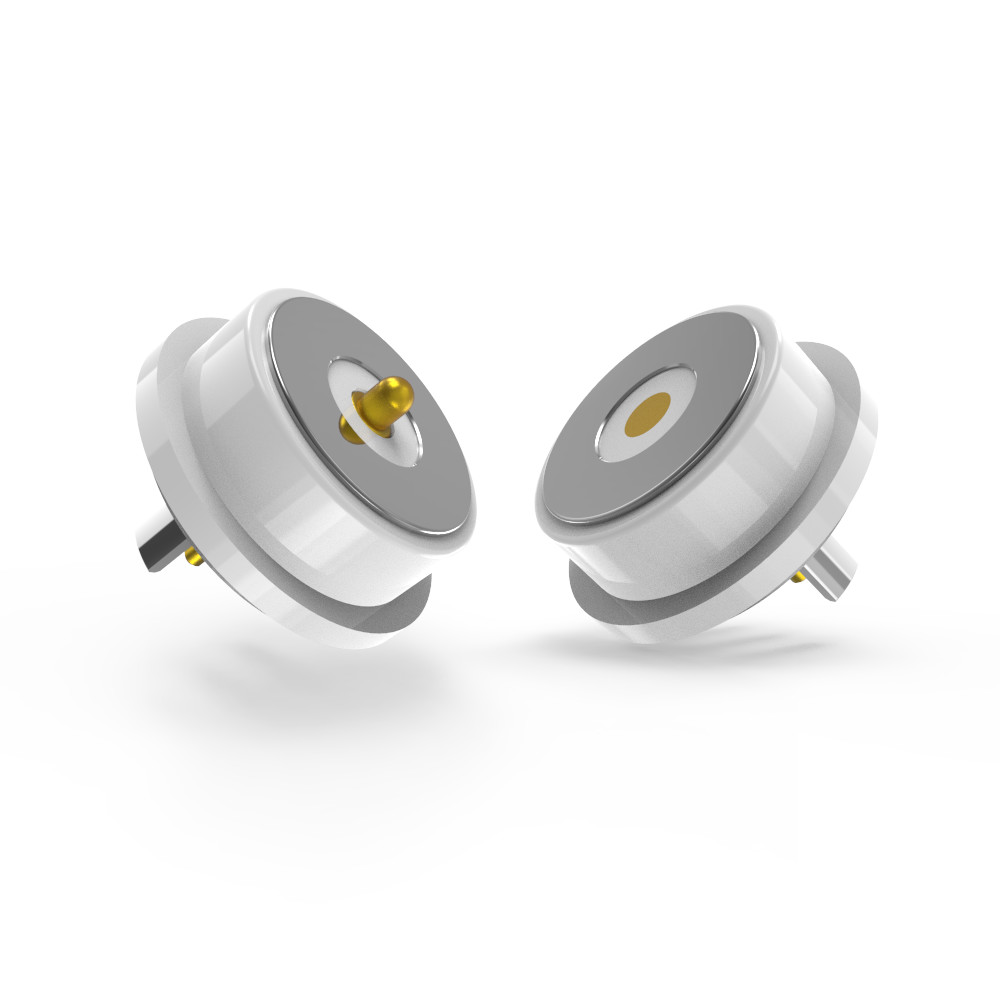

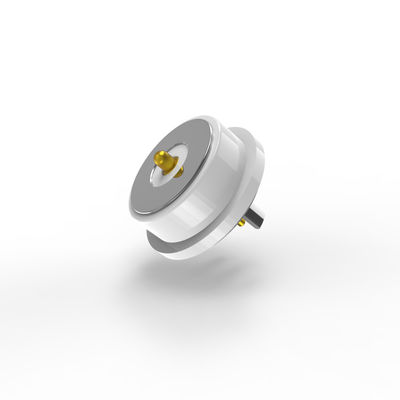

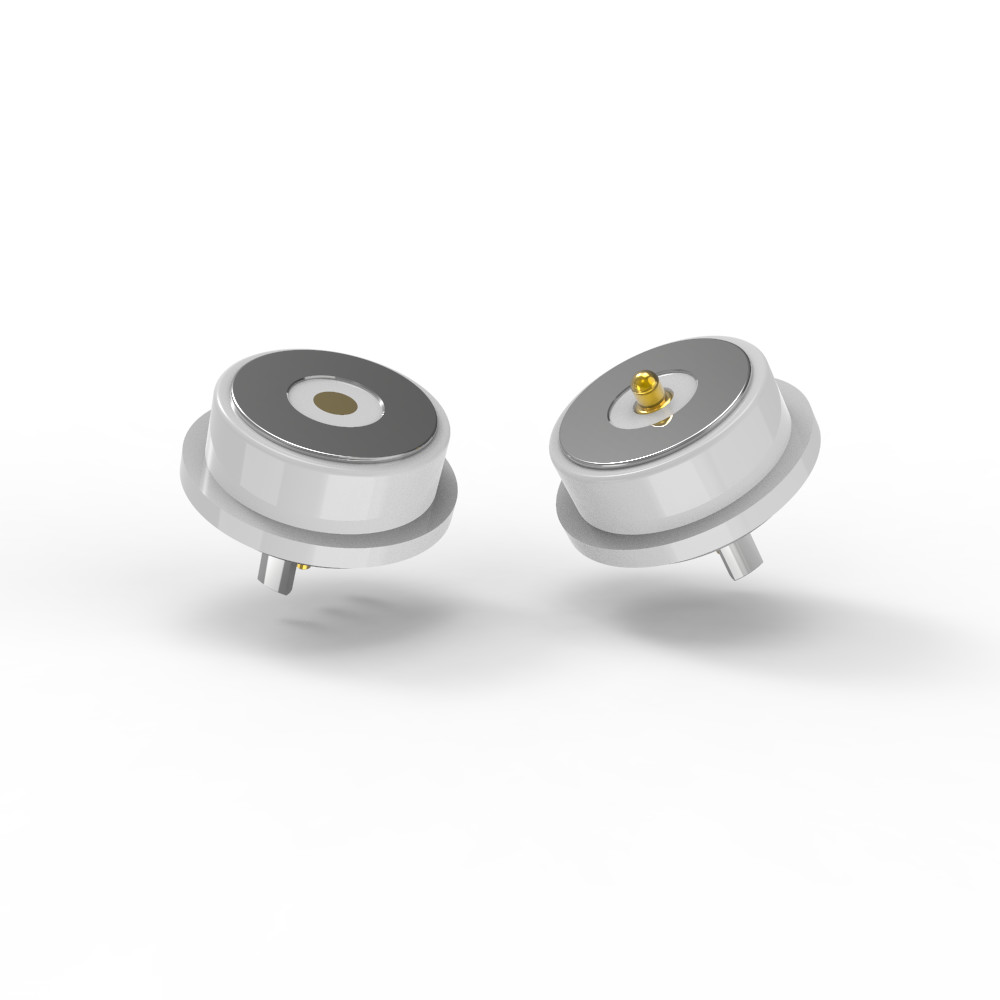

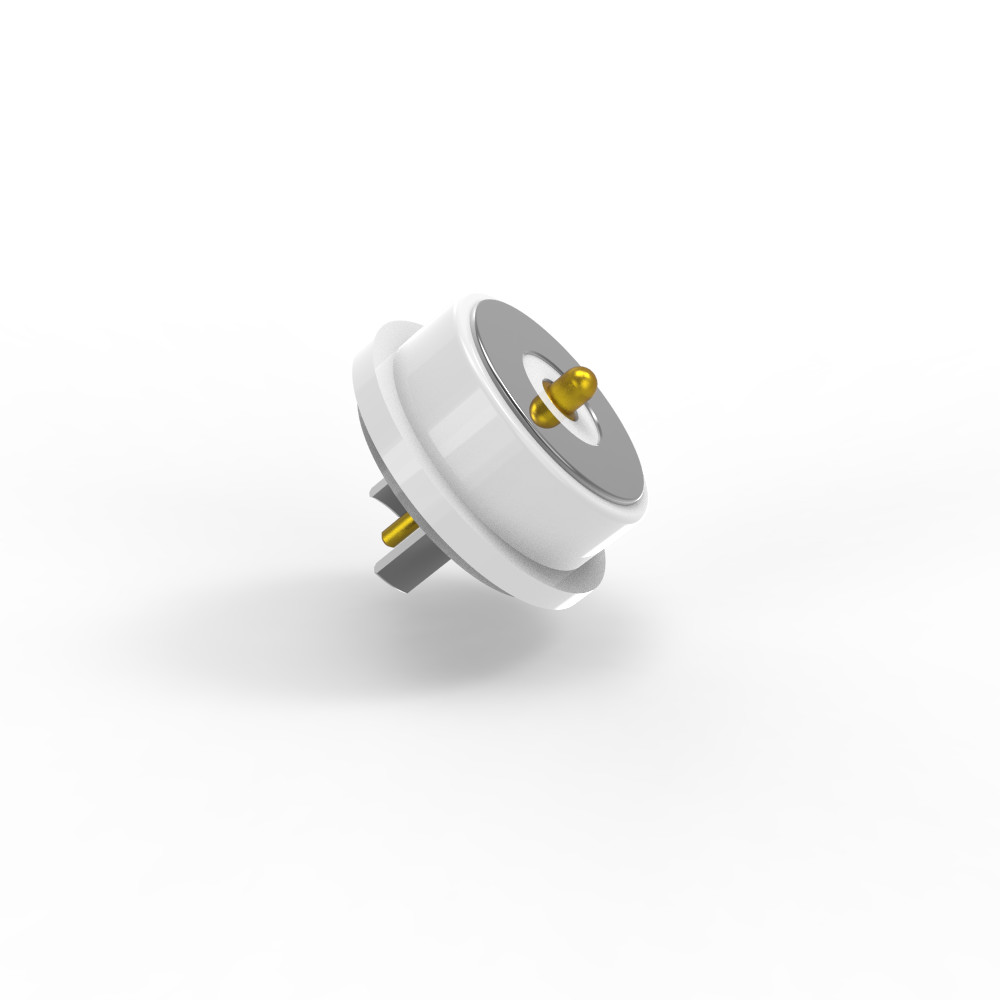

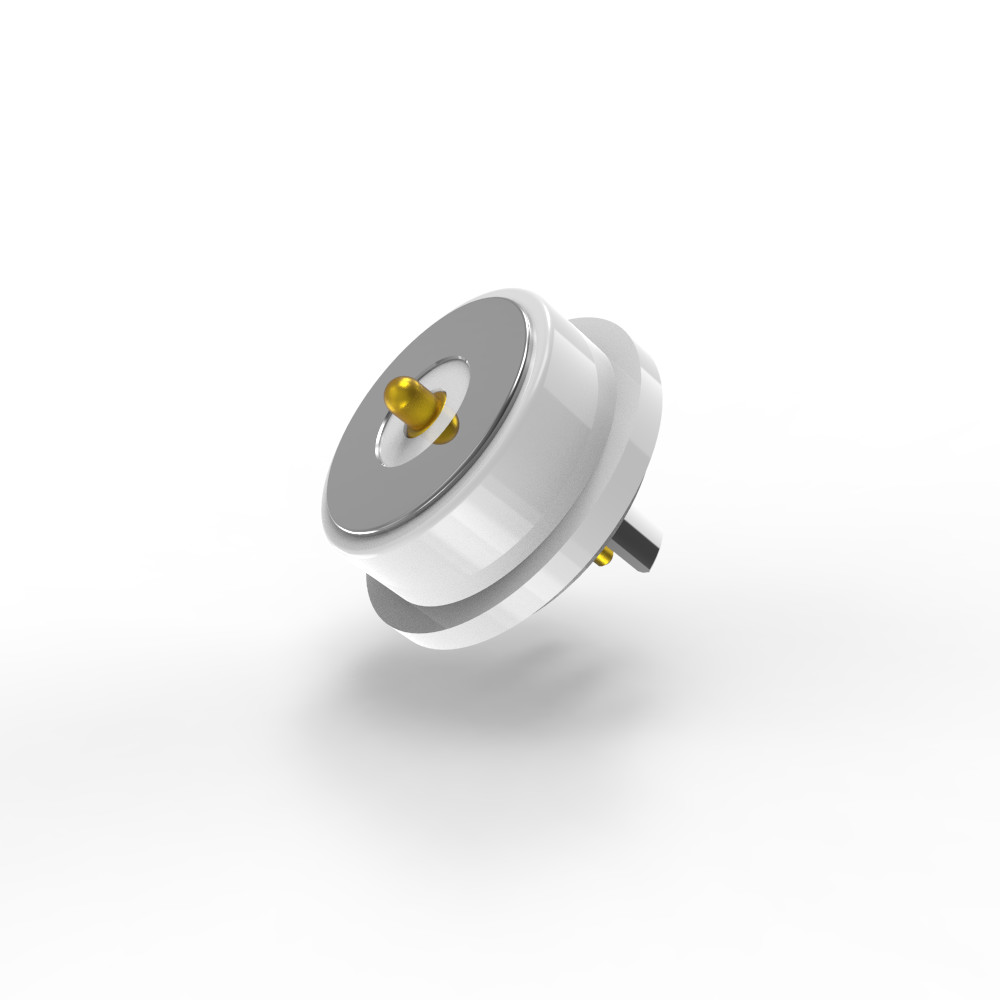

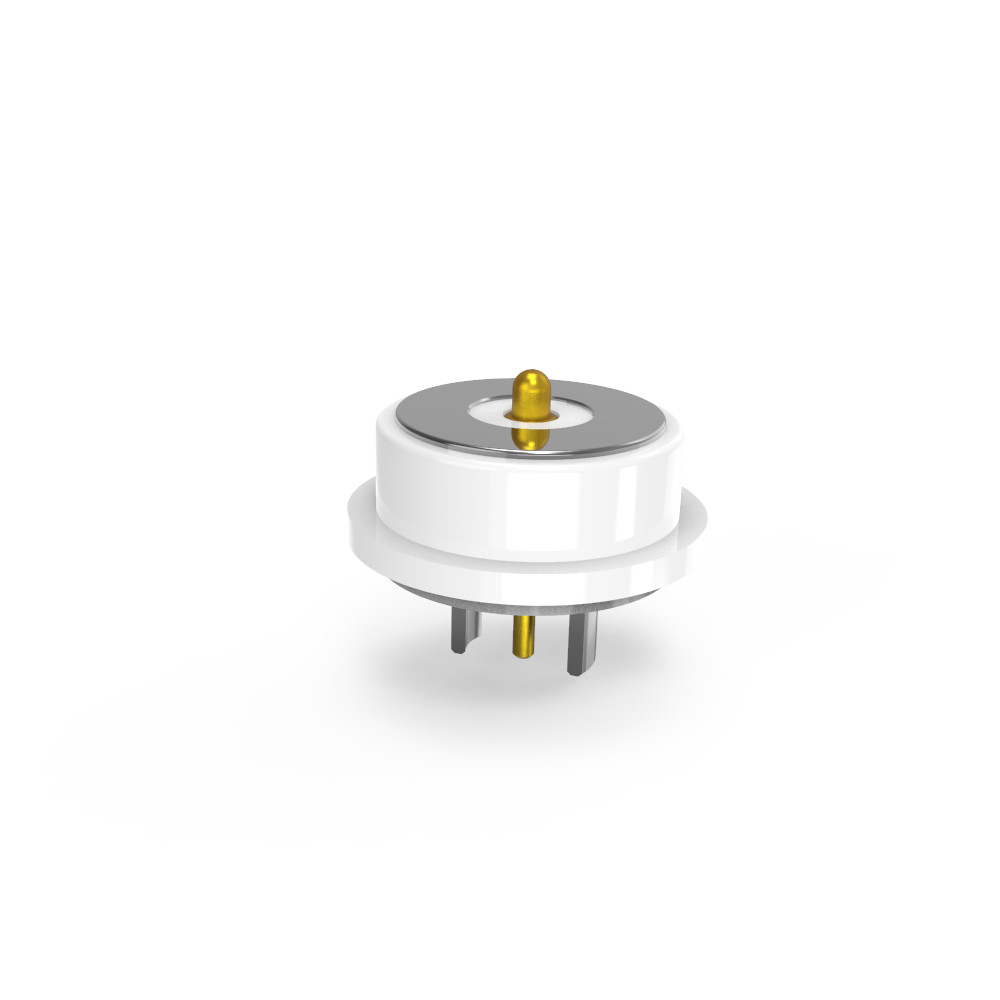

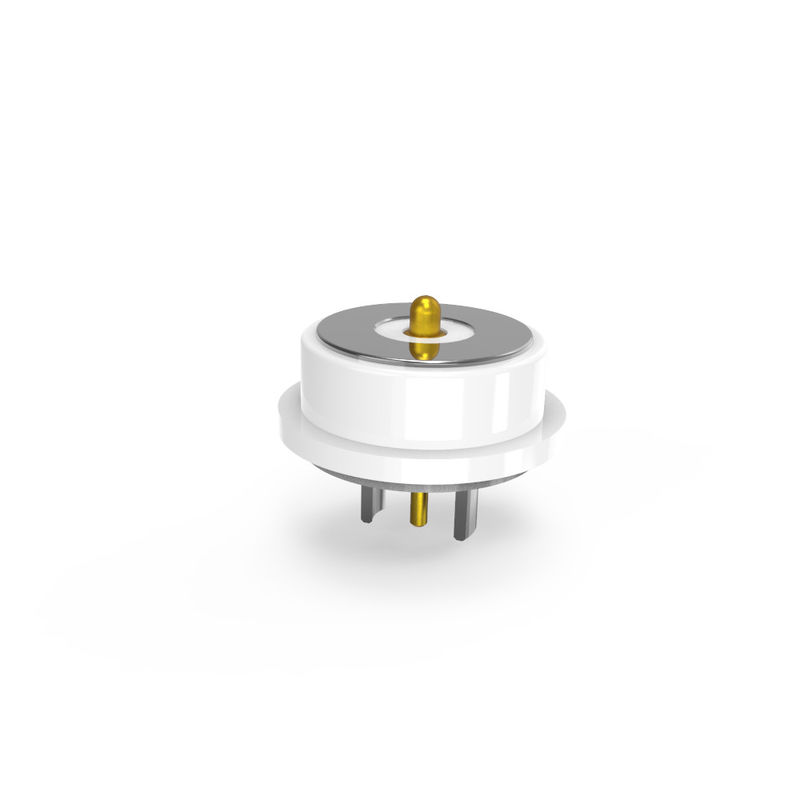

Белый магнитный Pogo Pin Connectors 2 Pin Мужской и женский соединитель 8.0 мм

Подключатель Pogo Pin мужской и женский белый круглый магнитный подключатель с 8,0 мм

1Спецификации материалов

.Плюнжер и бочка:

Базовый материал: бессвинцовая латунь (C6801)

Покрытие: минимум 5μ" (микродюймов) золота (Au) более 60100μ" никеля (Ni) для коррозионной стойкости и проводимости.

.Весна:

Материал: нержавеющая сталь SUS 304

Покрытие: 1μ" золота (Au) для проводимости.

.Жилье:

Материал: белый LCP (жидкий кристаллический полимер) с 30% стеклянным волокном (GF), UL94 V-0 (огнеупорный).

.Оружейная оболочка:

Материал: Бессвинцовая латунь (C6801) с никелевым (Ni) покрытием.

.Магнит:

Материал: Неодимовый железоборовый (NdFeB) класс N52 (высокая магнитная прочность) с никелевым покрытием.

2Механические характеристики

.Сила пружины: 60 g ± 10 g при рабочем ходе 1,0 мм (сила действия).

.Полный ход: 1,2 мм (общее расстояние следования).

.Механический срок службы: минимум 50 000 циклов (прочность).

.Механизм действия: вероятно, магнитный (через магнит NdFeB) с системой пленка-пружины.

Электрические:

Напряжение: 12 В.

Текущий:3.0А.

Контактное сопротивление: 50mΩMax (PIN).

Испытание:

Проверка на 100% открытого/короткого замыкания.

Соответствует требованиям ROHS/REACH (без опасных веществ).

Испытание соляным распылением: 48 часов (проверка коррозионной стойкости).

Описание применения продукта (не ограничивается следующим):

1.Площадка для сварки на пластинке PCB с подключением;

2Формирование и инкапсулирование проводов после сварки;

3- может быть присоединен конец передачи этой платы ПКБ;

4.Сплавление впрыском вкладываемой формы;

5Провода можно связать напрямую.

Параметр круглого магнитного соединителя:

Круглый мужской магнитный соединитель технический чертеж

Круглый женский магнитный соединитель технический чертеж

Рекомендуемая компоновка ПКБ:

Толерантность расположения:±0,05 мм

Преимущества магнитного соединителя:

1)Опыт автоматического адсорбционного подключения; легкая эксплуатация;

2) Использует магнитный интерфейс для более легкого снятия устройства.

3) Высокий жизненный цикл. Он поддерживает 50 000-300 000 жизненных периодов повторного присоединения;

4) легко настроить водонепроницаемую конструкцию, самка может достичь пылестойкости и водонепроницаемости (IP68);

5) Поддерживать высокий ток (3A-20A), быстрее перезаряжать;

6)Отличный уровень коррозии (48H-120H) отвечает суровым условиям;

8)Форма, адаптированная для соответствия формы продукта, улучшение точки продажи продукта;

9)Позиционирование магнита, использование магнитов и конструкция для защиты двойной цепи

направление ((Ориентировано на пользователя и удобно для пользователя)

10)Отличная масштабируемость интерфейса,Можно достичь ((Сигнал питания видео аудио-разъем и т.д.));

11) Время разработки короткое, недорогая форма для настройки;

12) Предоставляет надежную высокочастотную передачу сигнала.0

Применение магнитных соединителей:

● Устройства для ношения(умные часы, гарнитуры AR/VR)

● Медицинское оборудование(переносимая диагностика)

● Промышленный Интернет вещей(модульные датчики, робототехника)

● Потребительская электроника(магнитные доки зарядки) ect..

Почему UPE должен быть вашим партнером?

●Быстрое создание прототипов: 3-5 дней для образцов

●Экономичное: Конкурентоспособные цены MOQ

●Обеспечение качества: 100% автоматизированное тестирование

●Высокотехнологичное производствос высокоточной машиностроением

●Систематический контроль качествадля постоянной работы

Как разместить заказ магнитного кабеля
* Определите Ваши требования ((Вид соединителя, необходимое количество, индивидуальные требования, технические спецификации)

*Переговоры о цене и условиях (можно применять оптовые скидки).

* Подтвердить детали заказа (тип соединителя, количество, настройка).

*Оплата (по PayPal, банковскому переводу или другим безопасным методам).

*Проверка качества и доставки
Отследить груз.

* Проверьте продукт по прибытии, чтобы убедиться в качестве.

Срок оплаты:T/T, 50% депозит, 50% остаток

Способ оплаты:T/T,PayPal,OCBC

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Груз:Воздушный, морской, экспресс

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
