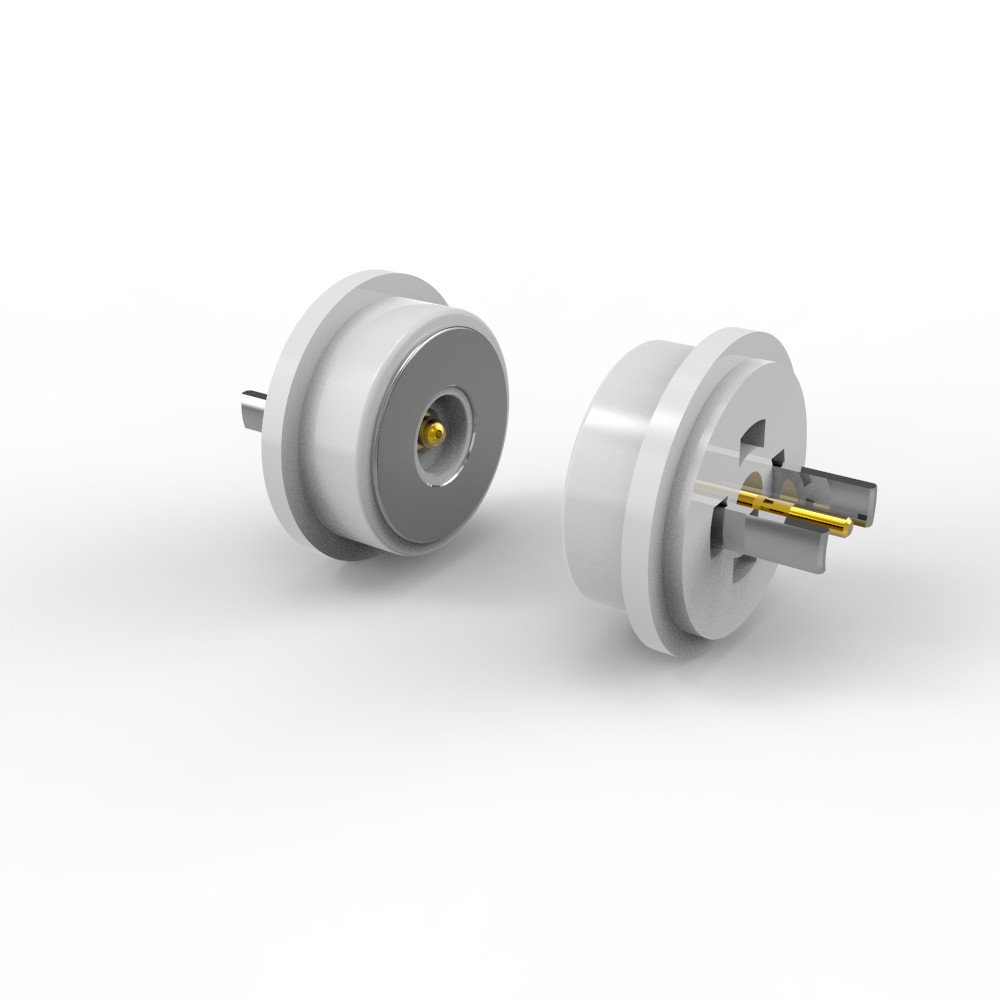

3А Магнитные электрические соединители Белый подключатель Pogo Pin Диаметр 8,0 мм Для электронного устройства

Диаметр 8,0 мм белый круглый магнитный адаптер для электронного устройства

Материалы:

Плюнжер: C6801 без свинца, покрытие 5U "Min Au" более 60 ~ 100U "Ni;

Барель:C6801 без свинца, с покрытием 5U" Min Au над 60~100U" Ni;

Пролет:SUS 304 покрытие 1U" Au;

Особняк: белый LCP+30%GFUL94 V-0;

Шкаль: без свинца C6801

Магнит: NdFeB N52

Механические:

Сила пружины: 60 г±10 г при рабочем ходе 0,4 мм.

Полноценный аист:0.6 мм.

Продолжительность работы: 50000 циклов Min.

Электрические характеристики:
Номинальное напряжение: 12 В постоянного тока.

Номинальный ток: 3,0 А.

Контактное сопротивление: ≤50mΩ (мм) на пин.

Испытание:

Проверка на 100% открытого/короткого замыкания.

Соответствует требованиям ROHS/REACH (без опасных веществ).

Испытание соляным распылением: 48 часов (проверка коррозионной стойкости).

Описание применения продукта (не ограничивается следующим):

1.Площадка для сварки на пластинке PCB с подключением;

2Формирование и инкапсулирование проводов после сварки;

3- может быть присоединен конец передачи этой платы ПКБ;

4.Сплавление впрыском вкладываемой формы;

5Провода можно связать напрямую.

Параметр круглого магнитного соединителя:

Круглый мужской магнитный соединитель технический чертеж

Круглый женский магнитный соединитель технический чертеж

Рекомендуемая компоновка ПКБ:

Толерантность расположения:±0,05 мм

Преимущества круглых магнитных соединителей

1. Бесплатная связь

Автоматическая адсорбция позволяет быстрое безинструментальное прикрепление; удобная для пользователя работа.

2Легко удалить

Магнитный интерфейс позволяет бесшовное отключение без физического напряжения.

3Высокая долговечность

Поддерживает 50 000-300 000 циклов спаривания для долгосрочной надежности.

4. Сильная защита

Настраиваемая водонепроницаемая и пылестойкая конструкция IP68 (женский конец).

5Поддержка высокого тока

Ручки 3A20A для быстрой зарядки и энергоемких приложений.

6Высокая коррозионная устойчивость

Выдерживает суровые условия (испытано в течение 48-120 часов в соли).

7. Настраиваемый фактор формы

Формы, соответствующие эстетике продукта, повышают привлекательность на рынке.

8Умное распознавание ориентации.

Магнитное расположение + конструкция обеспечивают правильную полярность и защиту цепи.

9. Многофункциональный интерфейс

Поддерживает питание, сигнал, видео, аудио, данные (например, USB 2.0) и многое другое.

10Экономичное развитие

Короткое время выполнения и низкие затраты на формы для быстрой настройки.

11Высокое качество передачи сигнала

Надежная производительность радиочастотного сигнала (например, соответствующая стандартам USB 2.0).

Применение магнитных соединителей:

1Потребительская электроника
Смартфоны и планшеты: некоторые устройства используют магнитные разъемы для зарядки/передачи данных.
Ноутбуки: магнитные разъемы питания

Носящиеся устройства: смарт-часы и фитнес-ремни используют их для зарядки.

2. Аудиоустройства
Беспроводные наушники: зарядные чехлы часто имеют магнитные разъемы для выравнивания.
Гарнитуры: некоторые высококлассные наушники используют магнитные зарядные порты.

3. Медицинские изделия
Слуховые аппараты: магнитная зарядка для небольших водонепроницаемых конструкций.
Носящиеся мониторы: безопасные соединения для медицинских датчиков.

4Промышленность и автомобилестроение
Робототехника: быстроразряжающиеся соединения питания/данных для модульных систем.
Зарядка электромобилей: некоторые прототипы используют магнитные разъемы для легкой стыковки.

5Умный дом и IoT
Модульные светильники / вентиляторы: легко подключаемые магнитные силовые связи.
Камеры видеонаблюдения: упрощенная зарядка для моделей, работающих на батареях.

 6Военные и аэрокосмические
Прочные магнитные разъемы для быстрого отключения в суровой среде.

Почему UPE должен быть вашим партнером?

1Быстрый прототип (3-5 дней для образцов)
●Скорость выхода на рынок: быстрая обработка образцов ускоряет циклы разработки продукции.

●Итеративное тестирование: позволяет быстро улучшать конструкцию перед массовым производством.

●Преимущество: идеально подходит для таких отраслей, как автомобилестроение, медицинская или потребительская электроника, где критически важны инновации, требующие времени.

2. Экономически эффективный (конкурентоспособная цена MOQ)
●Низкий минимальный объем заказов (MOQ): снижает первоначальные затраты для стартапов или небольших партий.

●Масштабируемость: гибкое ценообразование обеспечивает доступность как для прототипов, так и для крупномасштабных заказов.

●Предложение ценности: балансирует высокое качество продукции с бюджетными решениями.

3Обеспечение качества (100% автоматизированного тестирования)
●Нет дефектов: автоматическая проверка (например, оптическая, электрическая, механическая) обеспечивает надежность.

●Последовательность: исключает человеческие ошибки в критических испытаниях (например, контактная стойкость, солевой спрей, срок службы).

●Соответствие: Соответствует строгим отраслевым стандартам (ROHS, REACH, автомобильный класс).

4Высокотехнологичное производство и точная техника
●Усовершенствованное изготовление: обработка с помощью ЧПУ, прецизионная штамповка и микропластика (например, Au/Ni для соединителей).

●Экспертиза по материалам: владение специализированными материалами (LCP, SUS 304, NdFeB магниты, бессвинцевая латунь).

●Решения для конкретного применения: специально разработанные для сложных компонентов

Как разместить заказ магнитного кабеля
* Определите Ваши требования ((Вид соединителя, необходимое количество, индивидуальные требования, технические спецификации)

*Переговоры о цене и условиях (можно применять оптовые скидки).

* Подтвердить детали заказа (тип соединителя, количество, настройка).

*Оплата (по PayPal, банковскому переводу или другим безопасным методам).

*Проверка качества и доставки
Отследить груз.

* Проверьте продукт по прибытии, чтобы убедиться в качестве.

Срок оплаты:T/T, 50% депозит, 50% остаток

Способ оплаты:T/T,PayPal,OCBC

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Груз:Воздушный, морской, экспресс

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
