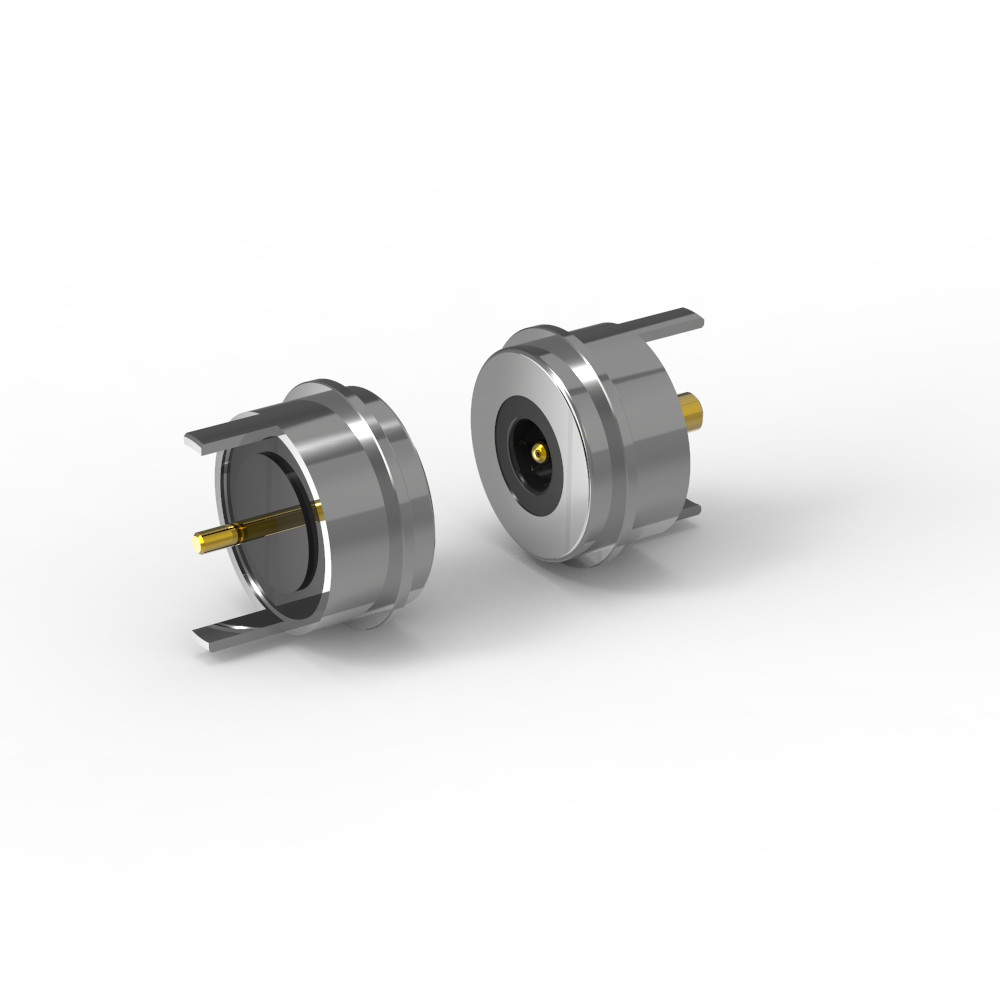

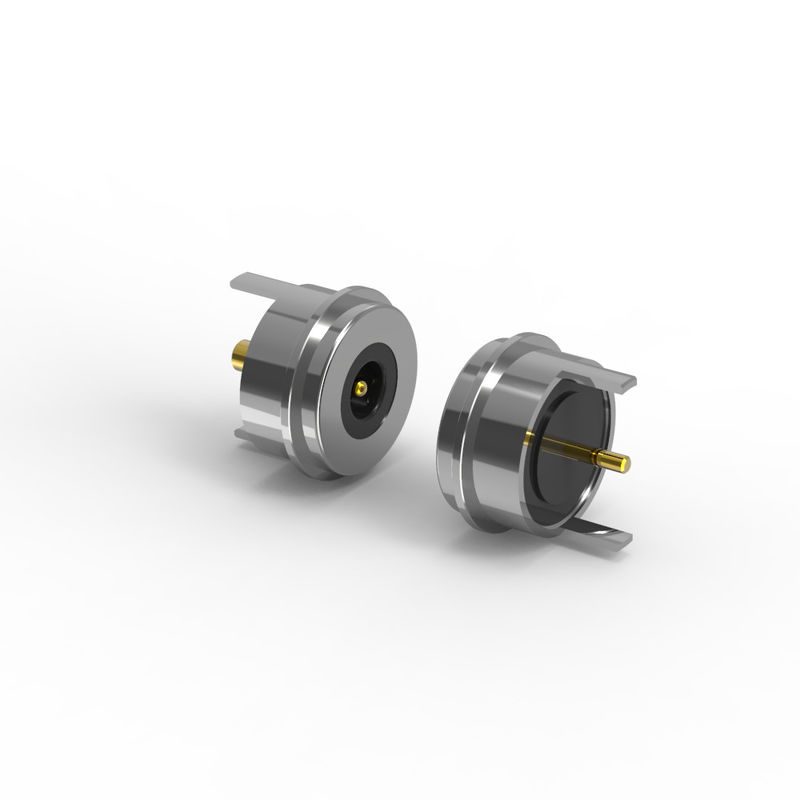

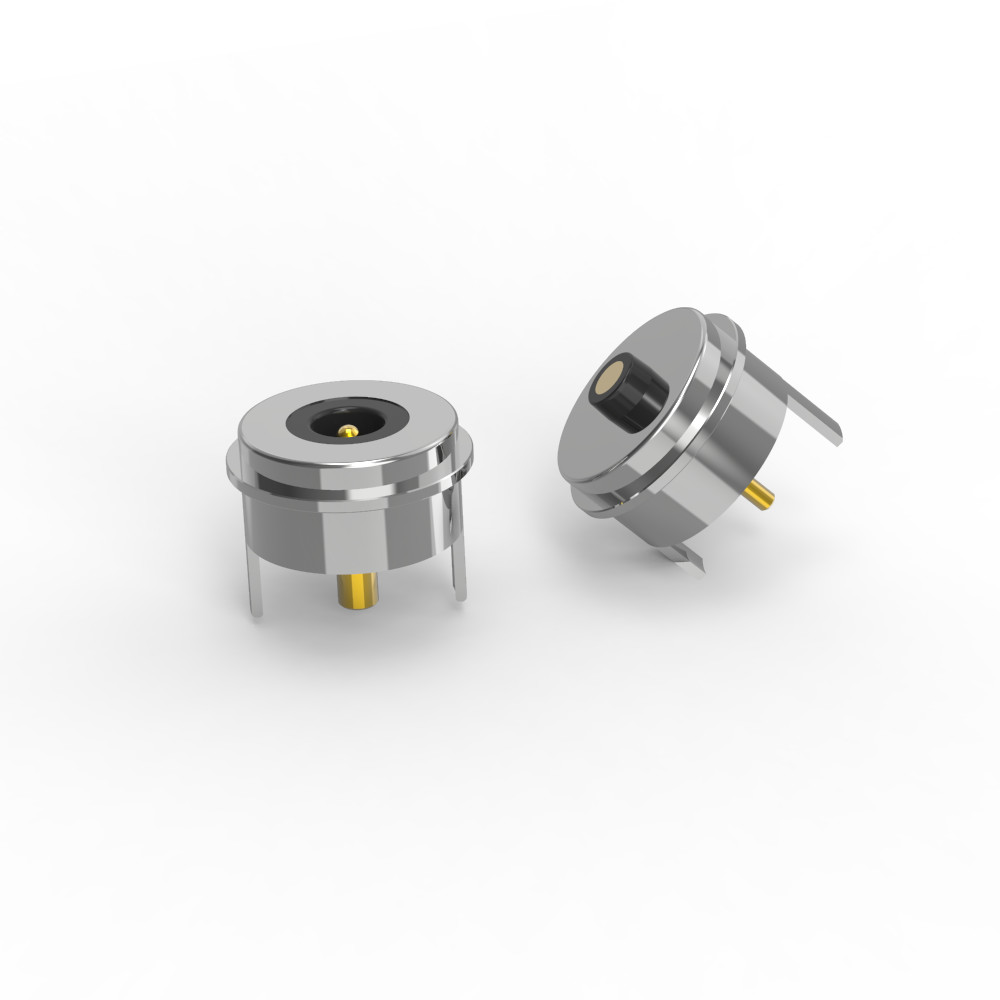

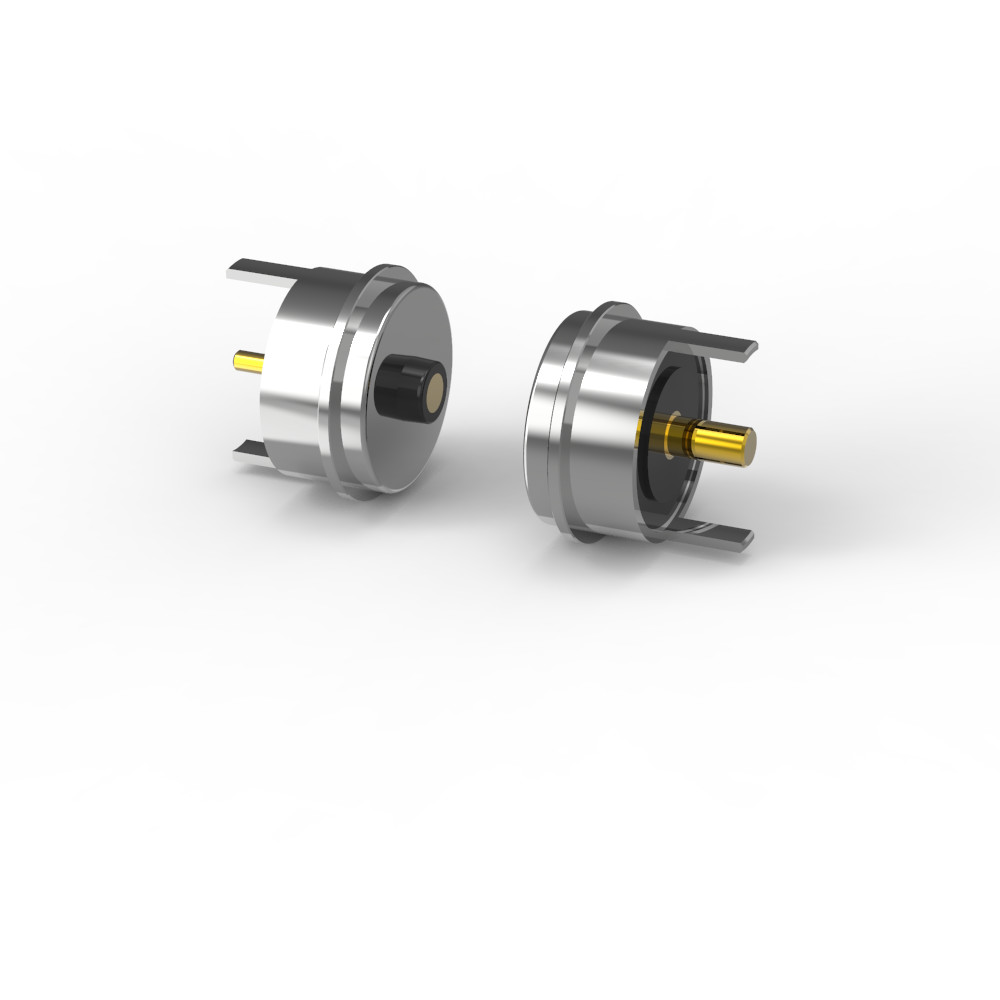

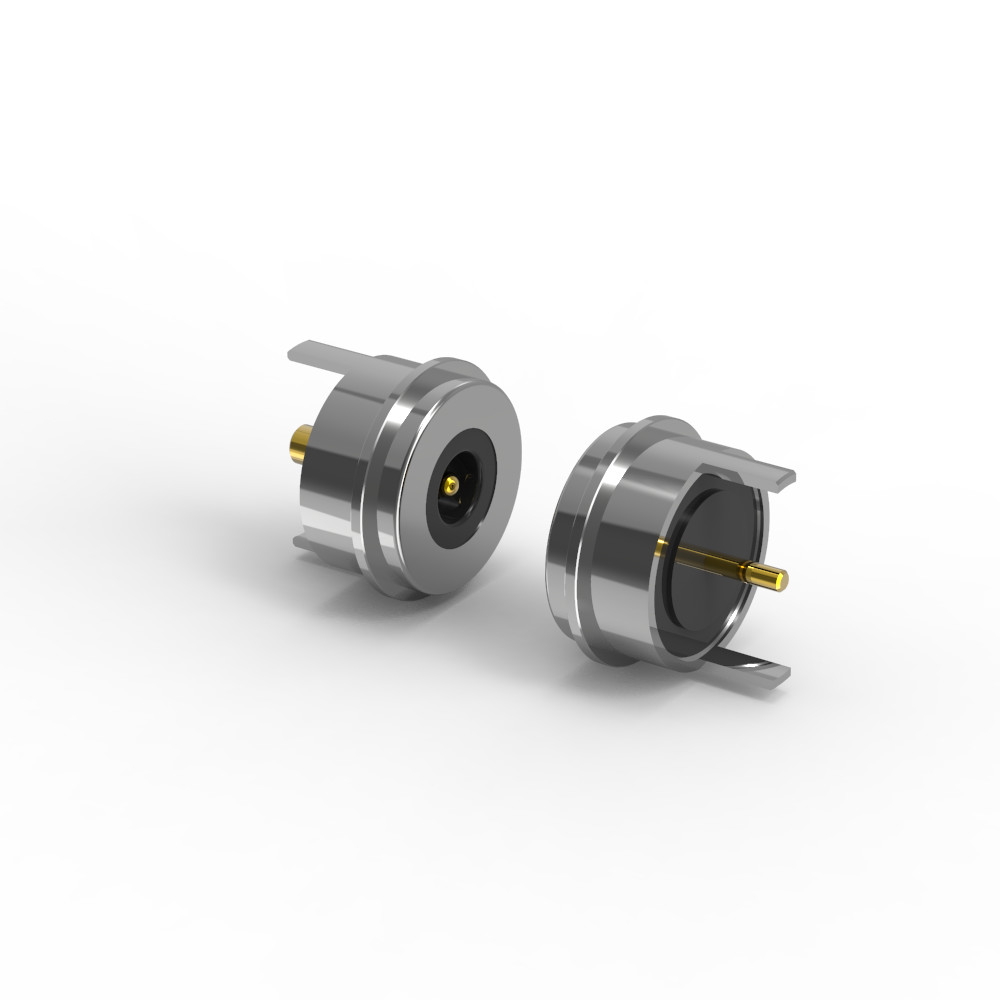

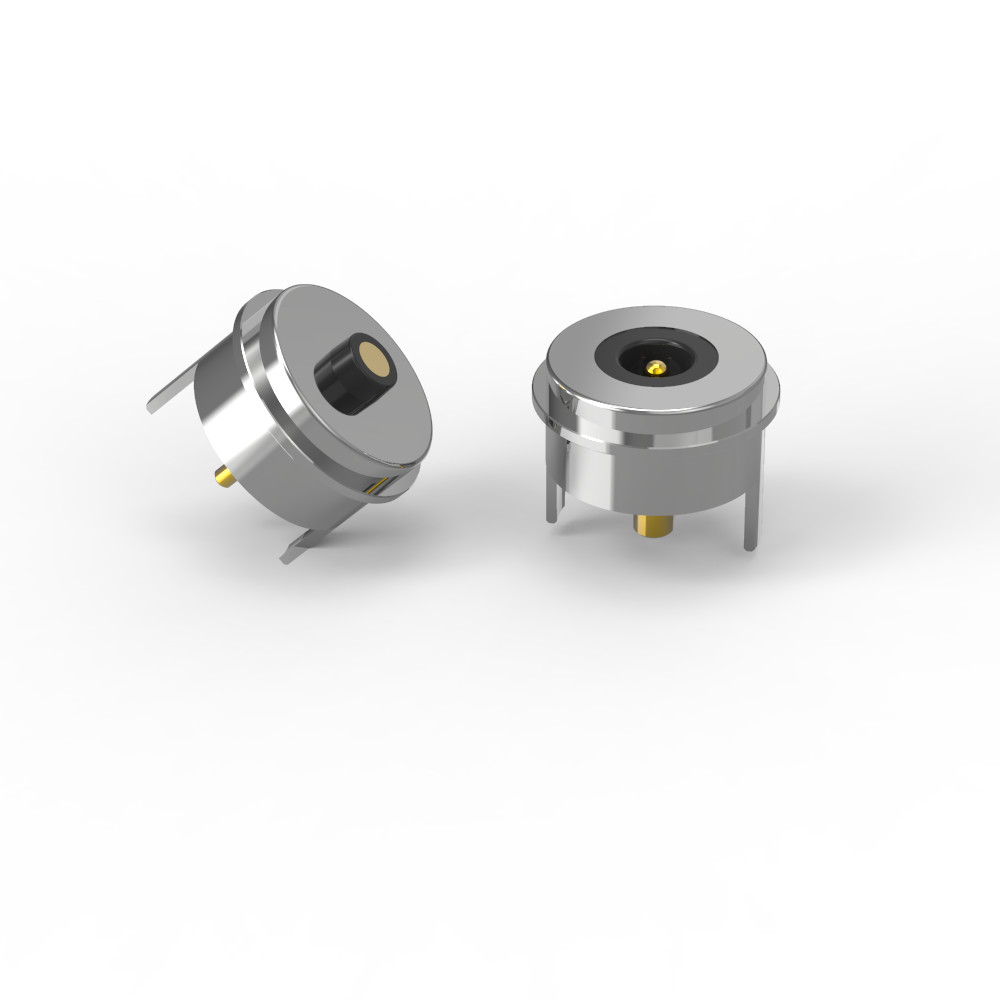

Черный круглый магнитный соединитель 12В 5А Магнитный соединитель высокого тока для увлажнителя

Круглый магнитный разъем зарядки высокого тока 5A для увлажнителя

Материалы:

Плюнжер: C6801 без свинца, покрытие 5U "Min Au" более 60 ~ 100U "Ni;

Барель:C6801 без свинца, с покрытием 5U" Min Au над 60~100U" Ni;

Пролет:SUS 304 покрытие 1U" Au;

Оборудование: черное HTN+30%GFUL94 V-0;

Шкаль: без свинца C6801

Магнит: NdFeB N52

Механические:

Сила пружины: 80g±20g при рабочем ходе 1,0 мм.

Полноценный аист:1.2 мм.

Продолжительность работы: 50000 циклов Min.

Электрические характеристики:
Номинальное напряжение: 12 В постоянного тока.

Номинальный ток: 5,0 А.

Контактное сопротивление: ≤50mΩ (мм) на пин.

Испытание:

Проверка на 100% открытого/короткого замыкания.

Соответствует требованиям ROHS/REACH (без опасных веществ).

Испытание соляным распылением: 48 часов (проверка коррозионной стойкости).

Описание применения продукта (не ограничивается следующим):

1.Площадка для сварки на пластинке PCB с подключением;

2Формирование и инкапсулирование проводов после сварки;

3- может быть присоединен конец передачи этой платы ПКБ;

4.Сплавление впрыском вкладываемой формы;

5Провода можно связать напрямую.

Параметр круглого магнитного соединителя:

Круглый мужской магнитный соединитель технический чертеж

Круглый женский магнитный соединитель технический чертеж

Рекомендуемая компоновка ПКБ:

Толерантность расположения:±0,05 мм

Преимущества круглых магнитных соединителей

1. Бесплатная связь

Автоматическая адсорбция позволяет быстрое безинструментальное прикрепление; удобная для пользователя работа.

2Легко удалить

Магнитный интерфейс позволяет бесшовное отключение без физического напряжения.

3Высокая долговечность

Поддерживает 50 000-300 000 циклов спаривания для долгосрочной надежности.

4. Сильная защита

Настраиваемая водонепроницаемая и пылезащитная конструкция IP68 (женский конец).

5Поддержка высокого тока

Ручки 3A20A для быстрой зарядки и энергоемких приложений.

6Высокая коррозионная устойчивость

Выдерживает суровые условия (испытано в течение 48-120 часов в соли).

7. Настраиваемый фактор формы

Формы, соответствующие эстетике продукта, повышают привлекательность на рынке.

8Умное распознавание ориентации.

Магнитное расположение + конструкция обеспечивают правильную полярность и защиту цепи.

9. Многофункциональный интерфейс

Поддерживает питание, сигнал, видео, аудио, данные (например, USB 2.0) и многое другое.

10Экономичное развитие

Короткое время выполнения и низкие затраты на формы для быстрой настройки.

11Высокое качество передачи сигнала

Надежная производительность радиочастотного сигнала (например, соответствующая стандартам USB 2.0).

Круглое магнитное соединительное устройство

Почему UPE должен быть вашим партнером?

1Быстрый прототип (3-5 дней для образцов)
●Скорость выхода на рынок: быстрая обработка образцов ускоряет циклы разработки продукции.

●Итеративное тестирование: позволяет быстро улучшать конструкцию перед массовым производством.

●Преимущество: идеально подходит для таких отраслей, как автомобилестроение, медицинская или потребительская электроника, где критически важны инновации, требующие времени.

2. Экономически эффективный (конкурентоспособная цена MOQ)
●Низкий минимальный объем заказов (MOQ): снижает первоначальные затраты для стартапов или небольших партий.

●Масштабируемость: гибкое ценообразование обеспечивает доступность как для прототипов, так и для крупномасштабных заказов.

●Предложение ценности: балансирует высокое качество продукции с бюджетными решениями.

3Обеспечение качества (100% автоматизированного тестирования)
●Нет дефектов: автоматическая проверка (например, оптическая, электрическая, механическая) обеспечивает надежность.

●Последовательность: исключает человеческие ошибки в критических испытаниях (например, контактная стойкость, солевой спрей, срок службы).

●Соответствие: Соответствует строгим отраслевым стандартам (ROHS, REACH, автомобильный класс).

4Высокотехнологичное производство и точная техника
●Усовершенствованное изготовление: обработка с помощью ЧПУ, прецизионная штамповка и микропластика (например, Au/Ni для соединителей).

●Экспертиза по материалам: владение специализированными материалами (LCP, SUS 304, NdFeB магниты, бессвинцевая латунь).

●Решения для конкретного применения: специально разработанные для сложных компонентов

Мы можем предоставить услуги по проектированию
