5А Магнитный подключатель Pogo Pin 8.0mm Спринг-подключатели круглые

8.0 мм пружинный контакт круглый магнитный подключатель Pogo Pin с током 5A

1Спецификации материалов

- Плюнгер и бочка:

Базовый материал: бессвинцевая латунь (C6801).

Пластировка: минимум 5 μin (микродюймов) золота (Au) над 60 ‰ 100 μin никеля (Ni).

Цель: Ниопокрытие предотвращает диффузию базовых металлов, в то время как тонкий слой Au обеспечивает низкую контактную стойкость и коррозионную стойкость.

-Весна:

Материал: SUS 304 из нержавеющей стали (для коррозионной стойкости и эластичности).

Покрытие: 1 μin золота (Au) для повышения проводимости в точках соприкосновения.

- Жилье:

Материал: белый LCP (жидкий кристаллический полимер) с 30% стекловолокна (GF).

Уровень воспламеняемости: UL94 V-0 (самотушающийся, подходящий для высокотемпературных условий).

- Оружие.

Материал: Бессвинцовая латунь (C6801).

Покрытие: Никель (Ni) для коррозионной стойкости и сварной способности.

- Магнит:

Материал: NdFeB (Neodymium Iron Boron) класса N52 (высокая магнитная прочность).

Покрытие: Никель (Ni) для предотвращения окисления.

2Механические характеристики
Сила пружины: 80 g ± 20 g при рабочем ходе 1,0 мм.

Обеспечивает постоянное контактное давление во время работы.

Полный ход: 1,2 мм (общее расстояние прохождения поршня).

Механический срок службы: минимум 50 000 циклов (требование к долговечности при повторных действиях).

3Электрические спецификации
Номинальное напряжение: 12 В постоянного тока (типично для автомобильных/низковольтных систем).

Номинальный ток: 5,0 А на пин (умеренная мощность несущей тока).

Контактное сопротивление: ≤ 50mΩ на кнопку (критически важно для низкомощных приложений для минимизации падения напряжения и генерации тепла).

Испытание:

Проверка на 100% открытого/короткого замыкания.

Соответствует требованиям ROHS/REACH (без опасных веществ).

Испытание соляным распылением: 48 часов (проверка коррозионной стойкости).

Описание применения продукта (не ограничивается следующим):

1.Площадка для сварки на пластинке PCB с подключением;

2Формирование и инкапсулирование проводов после сварки;

3- может быть присоединен конец передачи этой платы ПКБ;

4.Сплавление впрыском вкладываемой формы;

5Провода можно связать напрямую.

Параметр круглого магнитного соединителя:

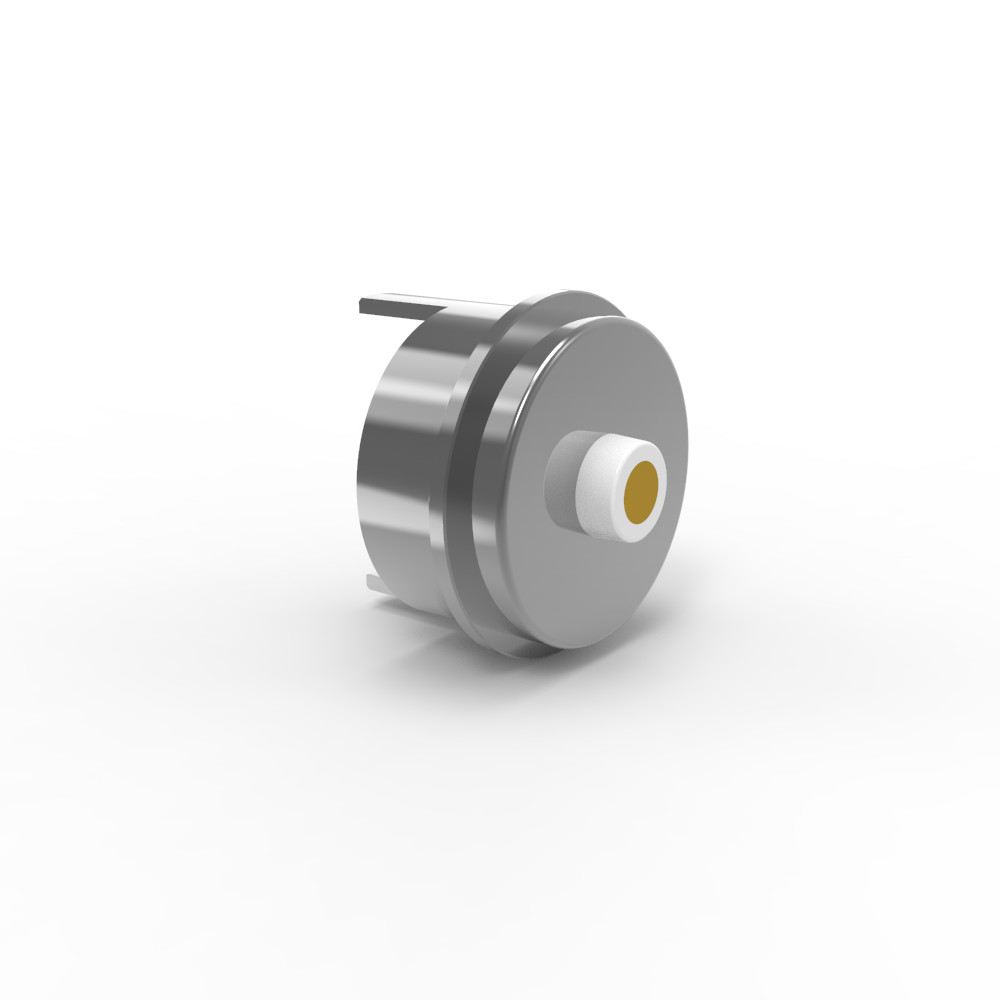

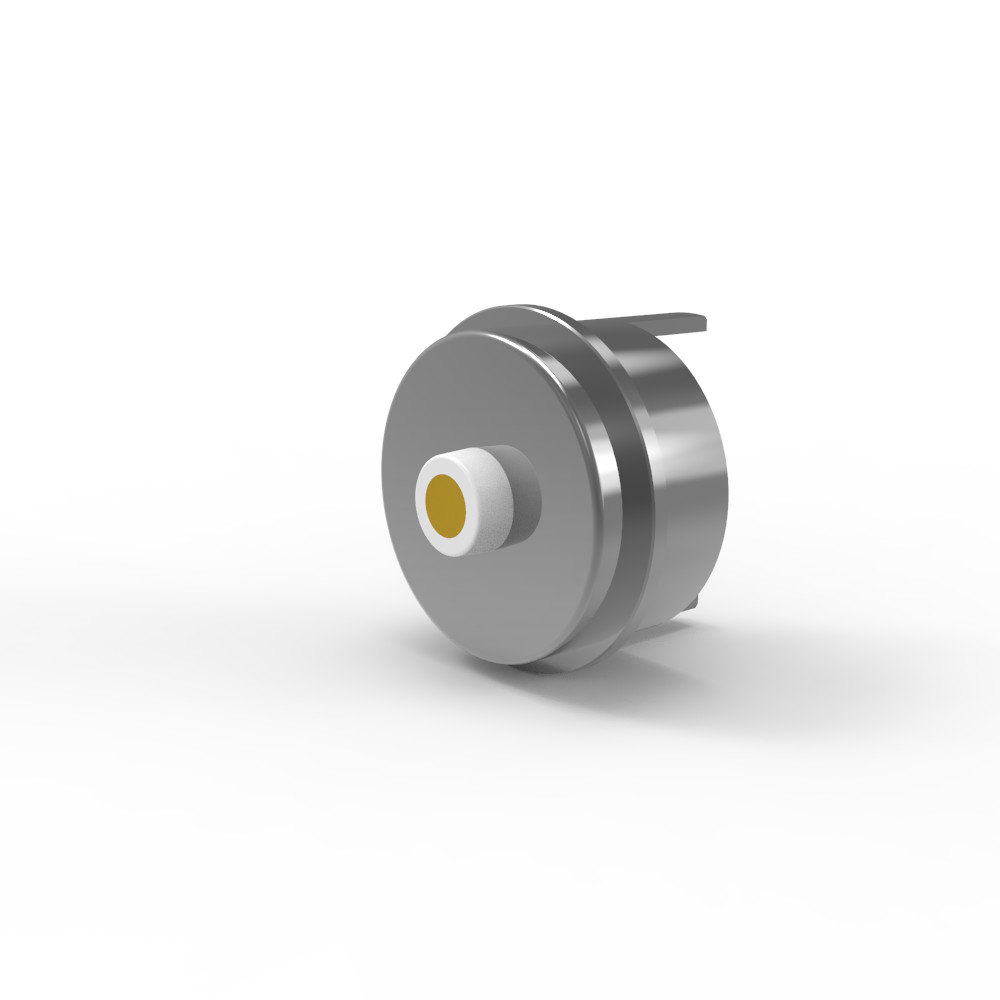

Круглый мужской магнитный соединитель

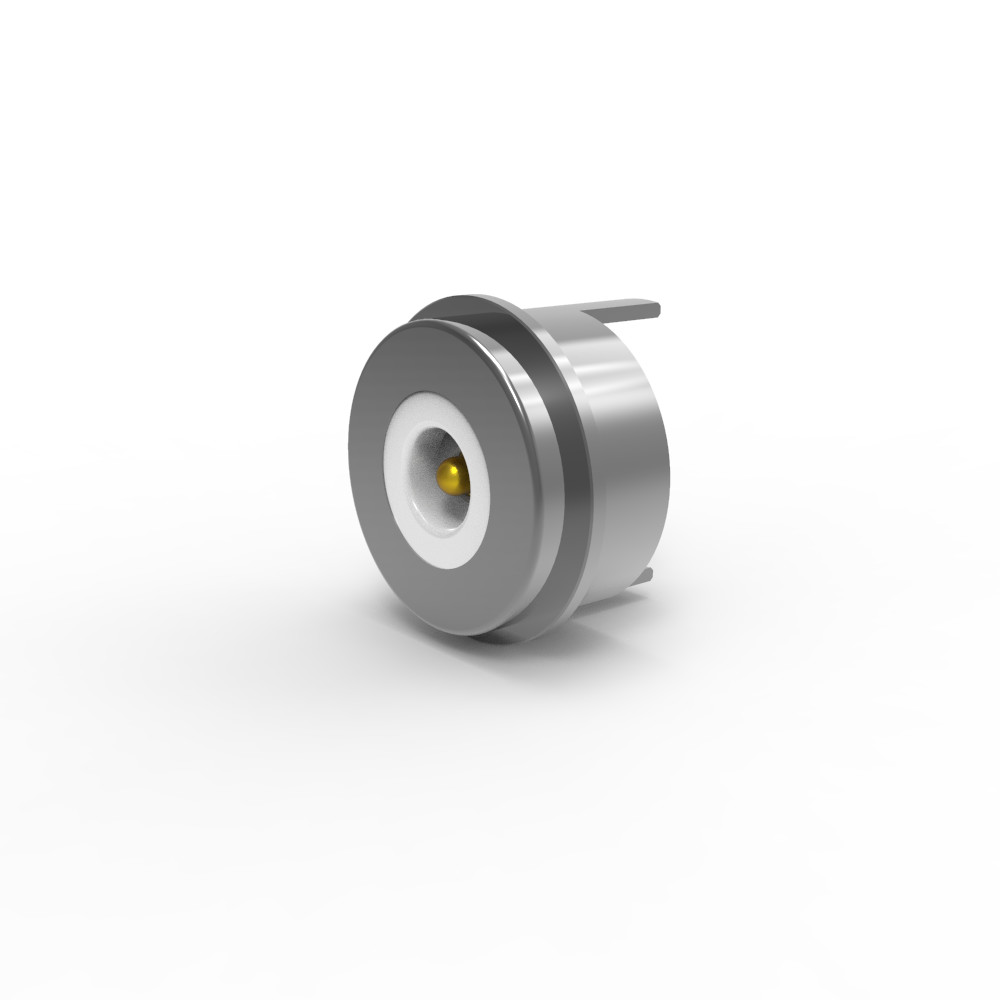

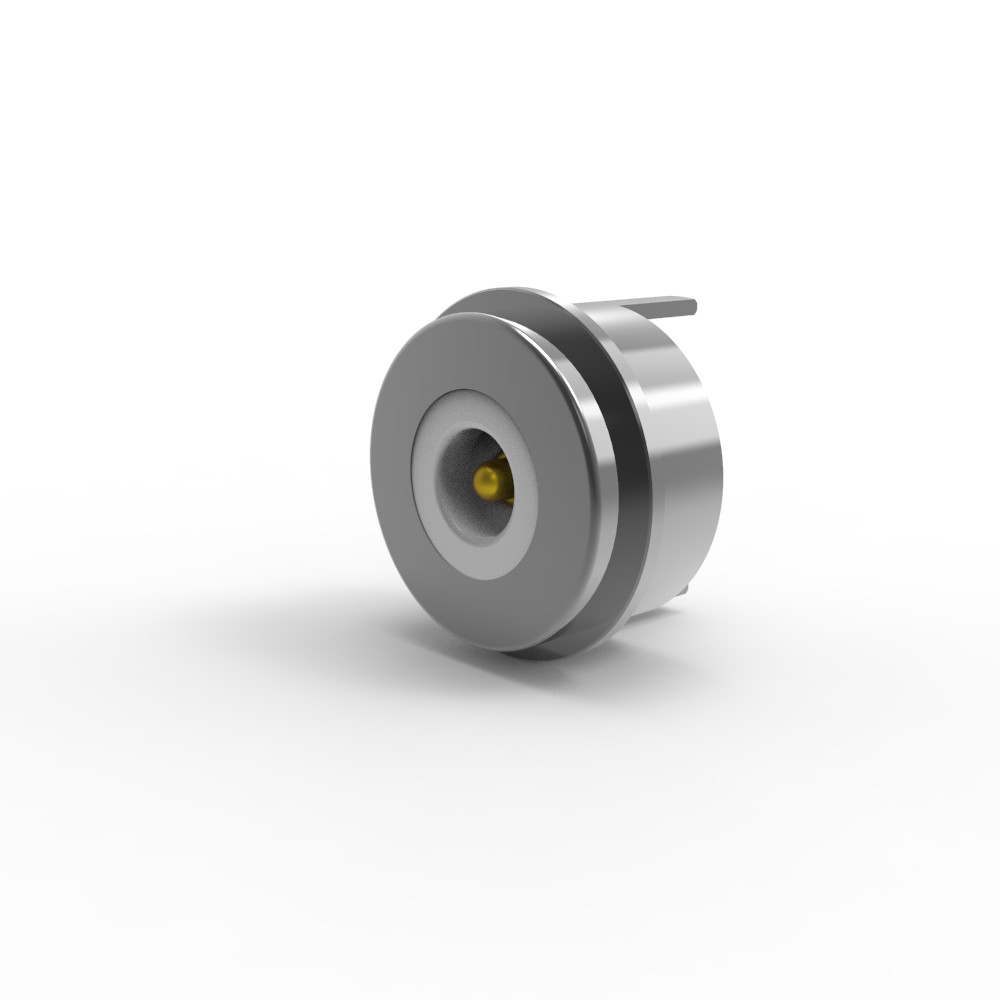

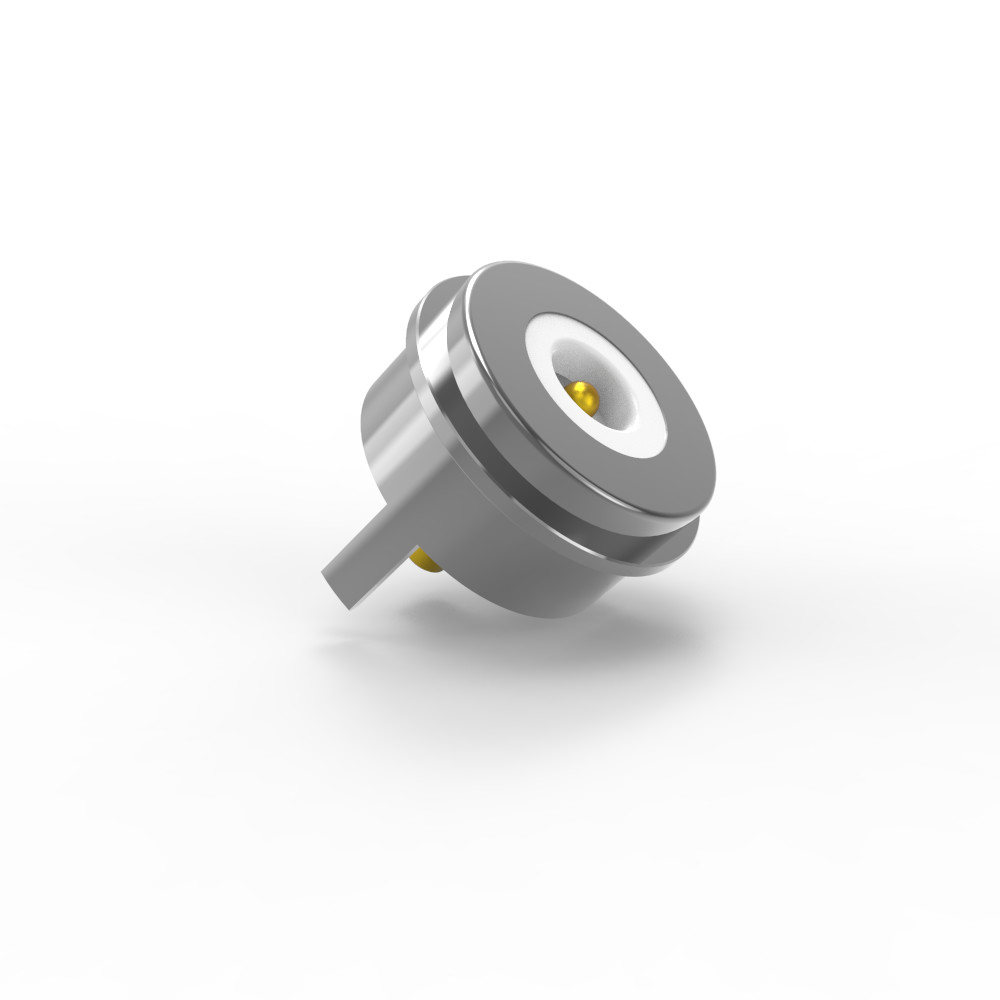

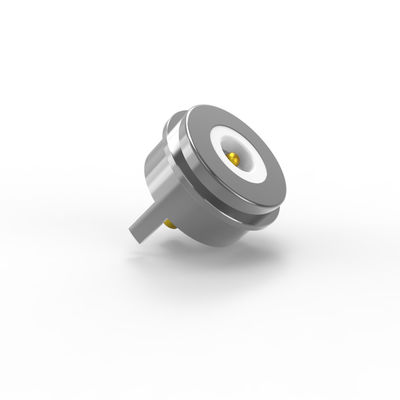

Круглое женское магнитное соединитель

Рекомендуемая компоновка ПКБ:

Толерантность расположения:±0,05 мм

Преимущества круглых магнитных соединителей

1. Бесплатная связь

Автоматическая адсорбция позволяет быстрое безинструментальное прикрепление; удобная для пользователя работа.

2Легко удалить

Магнитный интерфейс позволяет бесшовное отключение без физического напряжения.

3Высокая долговечность

Поддерживает 50 000-300 000 циклов спаривания для долгосрочной надежности.

4. Сильная защита

Настраиваемая водонепроницаемая и пылестойкая конструкция IP68 (женский конец).

5Поддержка высокого тока

Ручки 3A20A для быстрой зарядки и энергоемких приложений.

6Высокая коррозионная устойчивость

Выдерживает суровые условия (испытано в течение 48-120 часов в соли).

7. Настраиваемый фактор формы

Формы, соответствующие эстетике продукта, повышают привлекательность на рынке.

8Умное распознавание ориентации.

Магнитное расположение + конструкция обеспечивают правильную полярность и защиту цепи.

9. Многофункциональный интерфейс

Поддерживает питание, сигнал, видео, аудио, данные (например, USB 2.0) и многое другое.

10Экономичное развитие

Короткое время выполнения и низкие затраты на формы для быстрой настройки.

11Высокое качество передачи сигнала

Надежная производительность радиочастотного сигнала (например, соответствующая стандартам USB 2.0).

Применение магнитных соединителей:

Почему UPE должен быть вашим партнером?

1Быстрый прототип (3-5 дней для образцов)
●Скорость выхода на рынок: быстрая обработка образцов ускоряет циклы разработки продукции.

●Итеративное тестирование: позволяет быстро улучшать конструкцию перед массовым производством.

●Преимущество: идеально подходит для таких отраслей, как автомобилестроение, медицинская или потребительская электроника, где критически важны инновации, требующие времени.

2. Экономически эффективный (конкурентоспособная цена MOQ)
●Низкий минимальный объем заказов (MOQ): снижает первоначальные затраты для стартапов или небольших партий.

●Масштабируемость: гибкое ценообразование обеспечивает доступность как для прототипов, так и для крупномасштабных заказов.

●Предложение ценности: балансирует высокое качество продукции с бюджетными решениями.

3Обеспечение качества (100% автоматизированного тестирования)
●Нет дефектов: автоматическая проверка (например, оптическая, электрическая, механическая) обеспечивает надежность.

●Последовательность: исключает человеческие ошибки в критических испытаниях (например, контактная стойкость, солевой спрей, срок службы).

●Соответствие: Соответствует строгим отраслевым стандартам (ROHS, REACH, автомобильный класс).

4Высокотехнологичное производство и точная техника
●Усовершенствованное изготовление: обработка с помощью ЧПУ, прецизионная штамповка и микропластика (например, Au/Ni для соединителей).

●Экспертиза по материалам: владение специализированными материалами (LCP, SUS 304, NdFeB магниты, бессвинцевая латунь).

●Решения для конкретного применения: специально разработанные для сложных компонентов

Мы можем предоставить услуги по проектированию

Срок оплаты:T/T, 50% депозит, 50% остаток

Способ оплаты:T/T,PayPal,OCBC

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Груз:Воздушный, морской, экспресс

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
