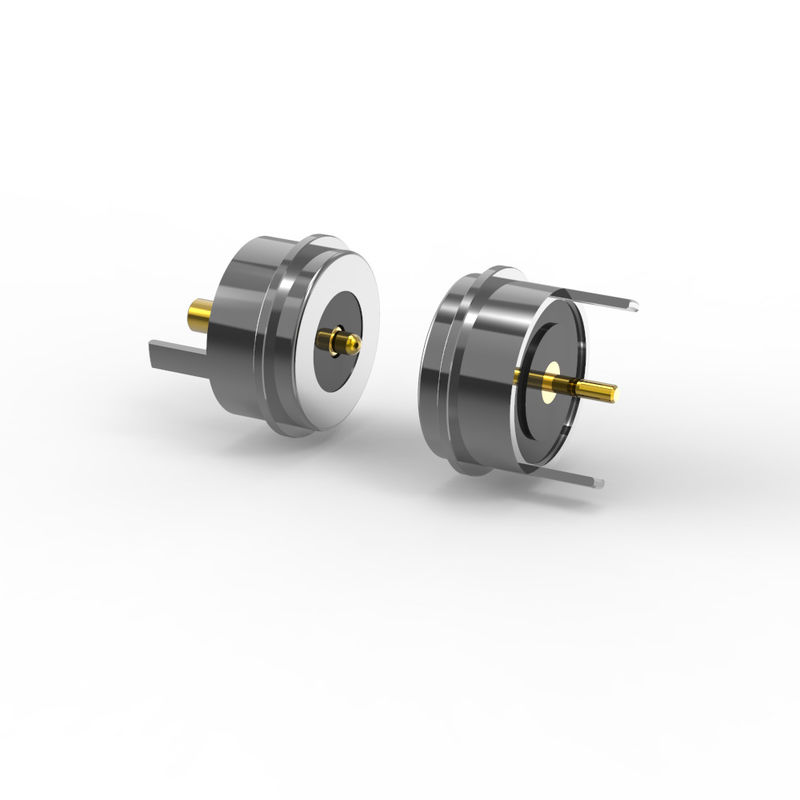

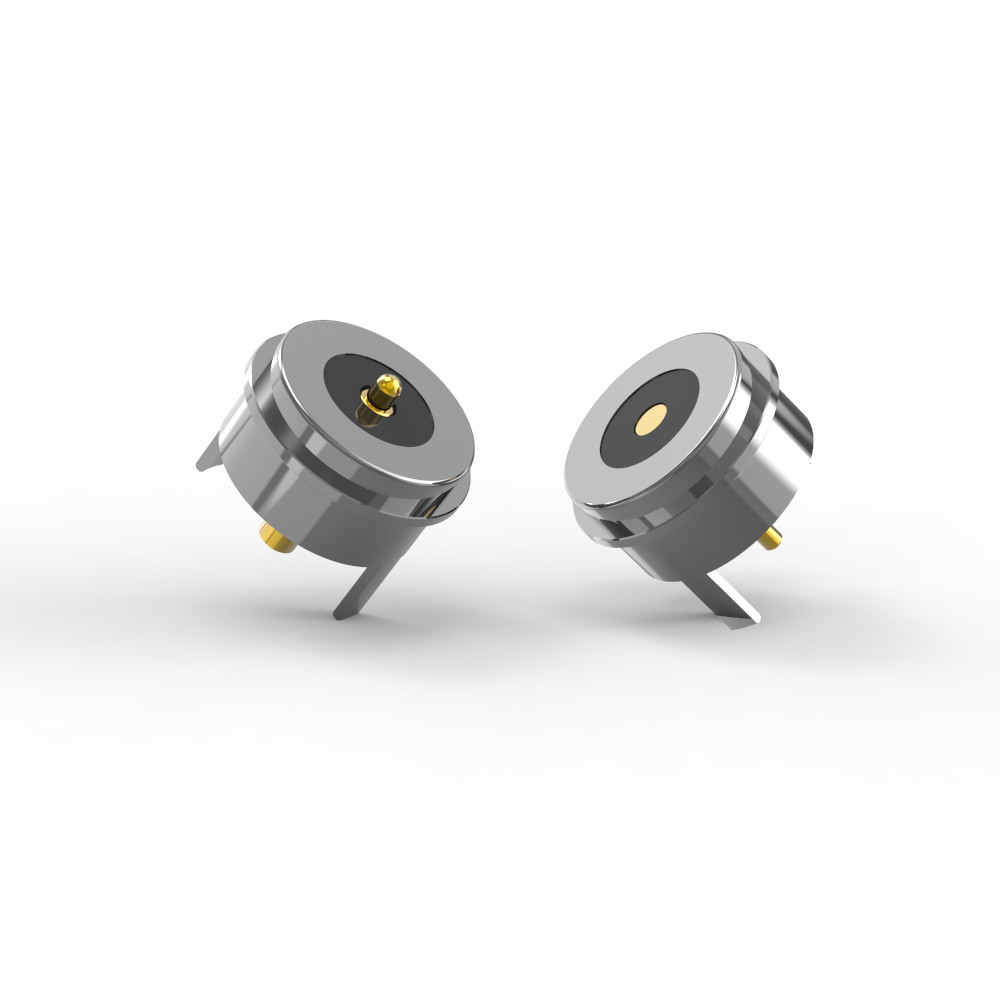

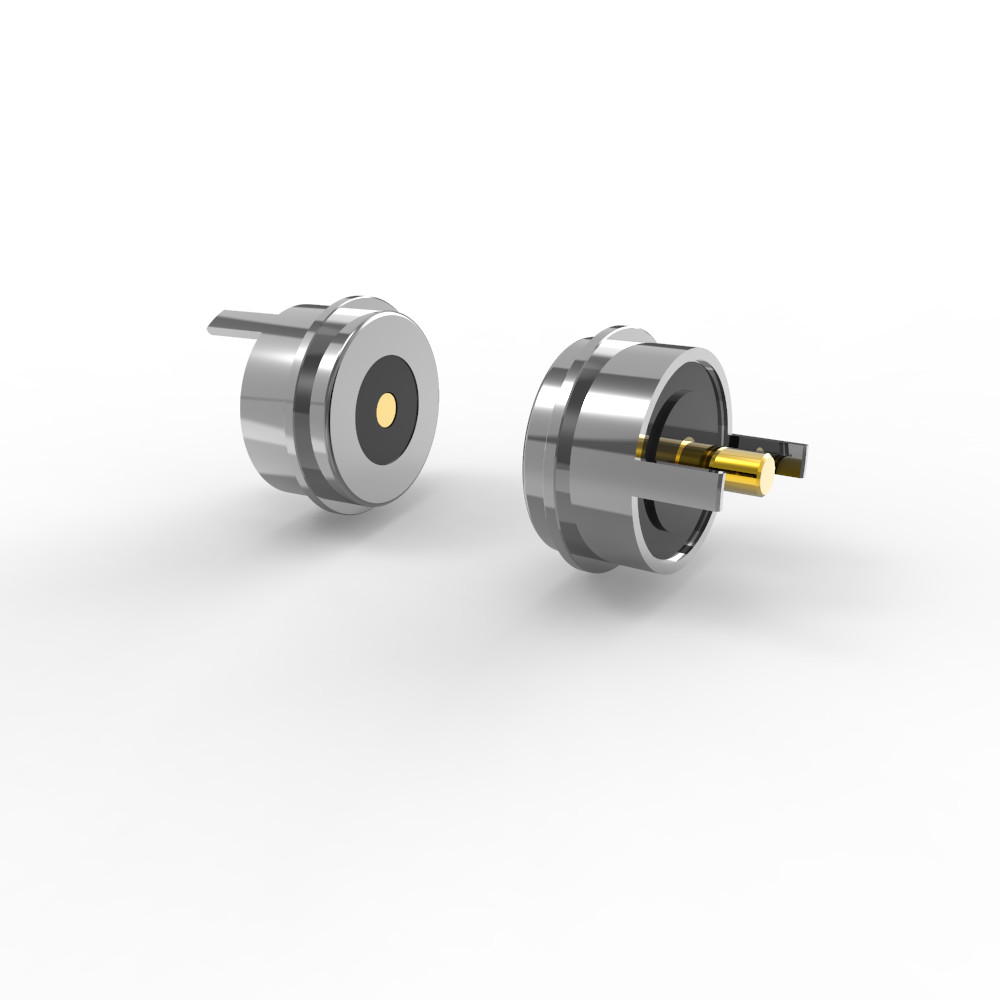

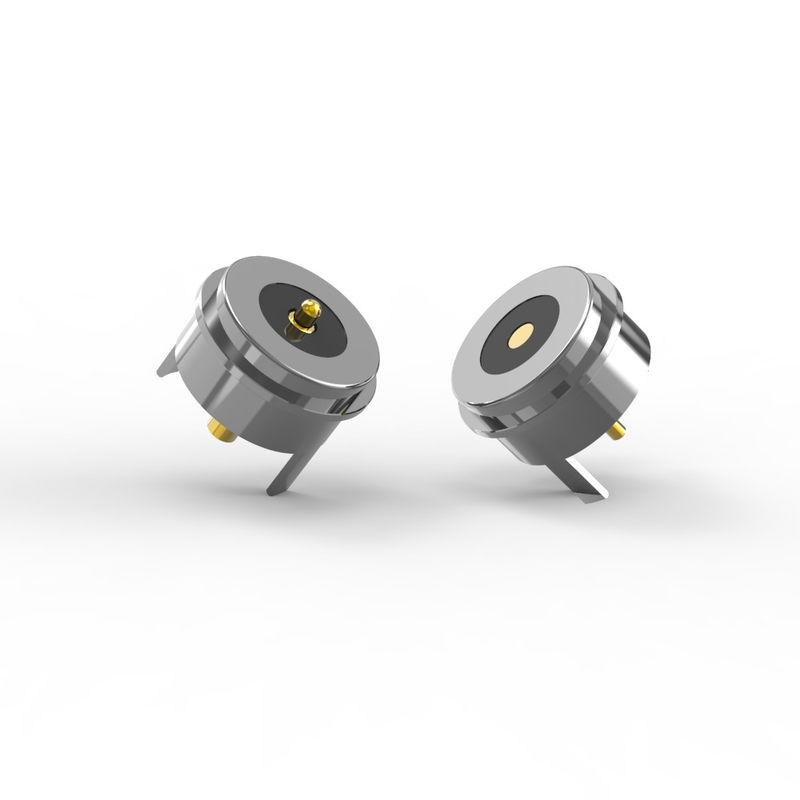

12В круглый магнитный разъем женский мужской магнитный контактор постоянного тока

Магнитный коннектор для зарядки постоянного тока.

Круглый диаметр магнитного соединителя 8,0 мм, и корпус черный.

Материалы:

Плюнжер: C6801 без свинца, покрытие 5U "Min Au" более 60 ~ 100U "Ni;

Барель:C6801 без свинца, с покрытием 5U" Min Au над 60~100U" Ni;

Пролет:SUS 304 покрытие 1U" Au;

Оборудование: черное HTN+30%GFUL94 V-0;

Шкаль: без свинца C6801

Магнит: NdFeB N52

Механические:

Сила пружины: 80 g ± 20 g при рабочем ходе 1,0 мм.

Обеспечивает постоянное контактное давление во время работы.

Полный ход: 1,2 мм (общее расстояние прохождения поршня).

Механический срок службы: минимум 50 000 циклов (требование к долговечности при повторных действиях).

Электрические характеристики:
Номинальное напряжение: 12 В постоянного тока.

Номинальный ток: 5,0 А.

Контактное сопротивление: ≤50mΩ (мм) на пин.

Обеспечение качества и проверка соответствия:

1Электрическая надежность
100% открытое/короткое замыкание испытано: каждый блок проходит строгую электрическую проверку для обеспечения безупречной связи и безопасности.

2Соблюдение требований экологии и безопасности
Сертификат RoHS & REACH: свободный от опасных веществ (например, свинца, кадмия), соответствующий стандартам ЕС и мировым экологическим стандартам.

3. Сопротивляемость коррозии
Испытание соляным спреем (48 часов): подтверждает производительность в суровой, влажной или соленой среде (например, морское, промышленное использование).

Почему важно обеспечить качество и соответствие требованиям?
✅Нулевые дефекты:Обеспечивает, чтобы каждый разъем обеспечивал постоянную производительность.
✅Глобальное одобрение:Соответствует строгим международным правилам.
✅Гарантированная долговечность:Устойчивы к коррозии для долгосрочной надежности.

Преимущества покрытия:

Качество покрытия:Тонкий Au над Ni обеспечивает надежную электрическую производительность при минимизации затрат (толстый Au увеличит стоимость, но может не быть необходим для этого приложения).

Сопротивляемость окружающей среде:Ни пластика на оболочке / магните и корпусе LCP обеспечивают защиту от влажности, коррозии и высоких температур.

Прочность:Продолжительность жизни 50 000 циклов и стойкость к силовым действиям пружины (± 20 г) указывают на акцент на долгосрочной надежности.

Описание применения продукта (не ограничивается следующим):

1.Площадка для сварки на пластинке PCB с подключением;

2Формирование и инкапсулирование проводов после сварки;

3- может быть присоединен конец передачи этой платы ПКБ;

4.Сплавление впрыском вкладываемой формы;

5Провода можно связать напрямую.

Параметр круглого магнитного соединителя:

Круглый мужской магнитный соединитель технический чертеж

Круглый женский магнитный соединитель технический чертеж

Рекомендуемая компоновка ПКБ:

Толерантность расположения:±0,05 мм

Преимущества круглых магнитных соединителей

1. Бесплатная связь

Автоматическая адсорбция позволяет быстрое безинструментальное прикрепление; удобная для пользователя работа.

2Легко удалить

Магнитный интерфейс позволяет бесшовное отключение без физического напряжения.

3Высокая долговечность

Поддерживает 50 000-300 000 циклов спаривания для долгосрочной надежности.

4. Сильная защита

Настраиваемая водонепроницаемая и пылестойкая конструкция IP68 (женский конец).

5Поддержка высокого тока

Ручки 3A20A для быстрой зарядки и энергоемких приложений.

6Высокая коррозионная устойчивость

Выдерживает суровые условия (испытано в течение 48-120 часов в соли).

7. Настраиваемый фактор формы

Формы, соответствующие эстетике продукта, повышают привлекательность на рынке.

8Умное распознавание ориентации.

Магнитное расположение + конструкция обеспечивают правильную полярность и защиту цепи.

9. Многофункциональный интерфейс

Поддерживает питание, сигнал, видео, аудио, данные (например, USB 2.0) и многое другое.

10Экономичное развитие

Короткое время выполнения и низкие затраты на формы для быстрой настройки.

11Высокое качество передачи сигнала

Надежная производительность радиочастотного сигнала (например, соответствующая стандартам USB 2.0).

Круглое магнитное соединительное устройство

Почему UPE должен быть вашим партнером?

1Быстрый прототип (3-5 дней для образцов)
●Скорость выхода на рынок: быстрая обработка образцов ускоряет циклы разработки продукции.

●Итеративное тестирование: позволяет быстро улучшать конструкцию перед массовым производством.

●Преимущество: идеально подходит для таких отраслей, как автомобилестроение, медицинская или потребительская электроника, где критически важны инновации, требующие времени.

2. Экономически эффективный (конкурентоспособная цена MOQ)
●Низкий минимальный объем заказов (MOQ): снижает первоначальные затраты для стартапов или небольших партий.

●Масштабируемость: гибкое ценообразование обеспечивает доступность как для прототипов, так и для крупномасштабных заказов.

●Предложение ценности: балансирует высокое качество продукции с бюджетными решениями.

3Обеспечение качества (100% автоматизированного тестирования)
●Нет дефектов: автоматическая проверка (например, оптическая, электрическая, механическая) обеспечивает надежность.

●Последовательность: исключает человеческие ошибки в критических испытаниях (например, контактная стойкость, солевой спрей, срок службы).

●Соответствие: Соответствует строгим отраслевым стандартам (ROHS, REACH, автомобильный класс).

4Высокотехнологичное производство и точная техника
●Усовершенствованное изготовление: обработка с помощью ЧПУ, прецизионная штамповка и микропластика (например, Au/Ni для соединителей).

●Экспертиза по материалам: владение специализированными материалами (LCP, SUS 304, NdFeB магниты, бессвинцевая латунь).

●Решения для конкретного применения: специально разработанные для сложных компонентов

Как разместить заказ магнитного кабеля
* Определите Ваши требования ((Вид соединителя, необходимое количество, индивидуальные требования, технические спецификации)

*Переговоры о цене и условиях (можно применять оптовые скидки).

* Подтвердить детали заказа (тип соединителя, количество, настройка).

*Оплата (по PayPal, банковскому переводу или другим безопасным методам).

*Проверка качества и доставки
Отследить груз.

* Проверьте продукт по прибытии, чтобы убедиться в качестве.

Срок оплаты:T/T, 50% депозит, 50% остаток

Способ оплаты:T/T,PayPal,OCBC

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Груз:Воздушный, морской, экспресс

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
