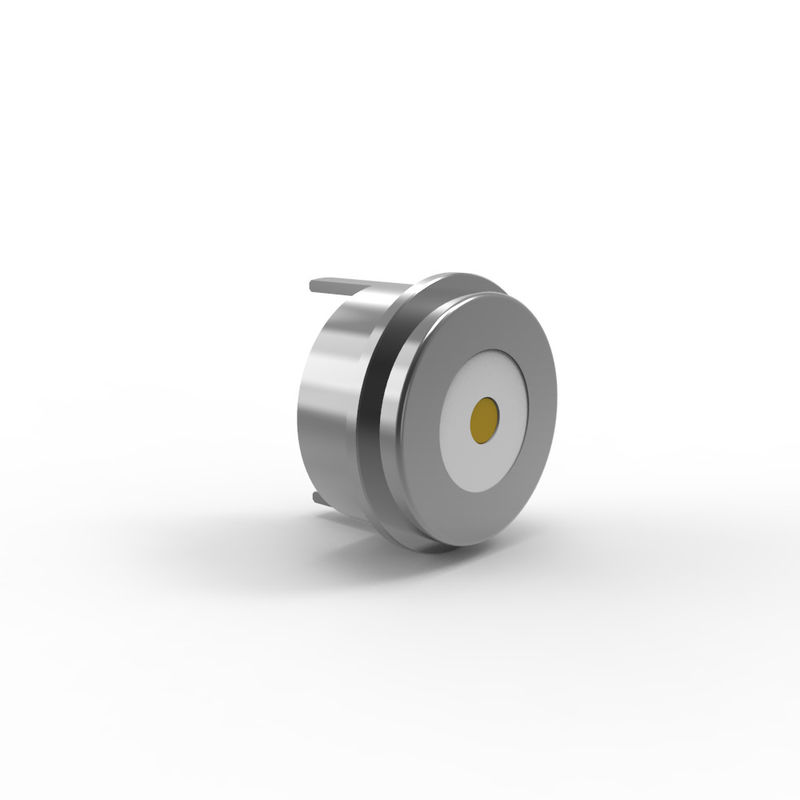

Белый круглый магнитный соединитель 5А 12В магнитный соединитель коррозионностойкий с корпусом LCP

Белый магнитный коннектор для видимой крабной зажимы

Круглый диаметр магнитного разъема 8,0 мм, и корпус белый LCP.

Материалы:

Плюнжер: C6801 без свинца, покрытие 5U" Min Au над 60 ~ 100U" Ni; Золото (Au) над Никелем (Ni) для повышенной проводимости и коррозионной стойкости.

Барель:C6801 без свинца, с покрытием 5U" Min Au над 60~100U" Ni;

Пролет:SUS 304 покрытие 1U" Au;

Особняк: белый LCP+30%GFUL94 V-0; высокотемпературный, огнеупорный.

Шкаль: без свинца C6801

Магнит: NdFeB N52 с никелевой (Ni) покрытием

Механические:

Сила пружины: 80 g ± 20 g при рабочем ходе 1,0 мм.

Обеспечивает постоянное контактное давление во время работы.

Полный ход: 1,2 мм (общее расстояние прохождения поршня).

Механический срок службы: минимум 50 000 циклов (требование к долговечности при повторных действиях).

Электрические характеристики:
Номинальное напряжение: 12 В постоянного тока.

Номинальный ток: 5,0 А.

Контактное сопротивление: ≤50mΩ (мм) на пин.

Обеспечение качества и проверка соответствия:

1Электрическая надежность
100% открытое/короткое замыкание испытано: каждый блок проходит строгую электрическую проверку для обеспечения безупречной связи и безопасности.

2Соблюдение требований экологии и безопасности
Сертификат RoHS & REACH: свободный от опасных веществ (например, свинца, кадмия), соответствующий стандартам ЕС и мировым экологическим стандартам.

3. Сопротивляемость коррозии
Испытание соляным спреем (48 часов): подтверждает производительность в суровой, влажной или соленой среде (например, морское, промышленное использование).

Почему важно обеспечить качество и соответствие требованиям?
✅Нулевые дефекты:Обеспечивает, чтобы каждый разъем обеспечивал постоянную производительность.
✅Глобальное одобрение:Соответствует строгим международным правилам.
✅Гарантированная долговечность:Устойчивы к коррозии для долгосрочной надежности.

Преимущества покрытия:

Качество покрытия:Тонкий Au над Ni обеспечивает надежную электрическую производительность при минимизации затрат (толстый Au увеличит стоимость, но может не быть необходим для этого приложения).

Сопротивляемость окружающей среде:Ни пластика на оболочке / магните и корпусе LCP обеспечивают защиту от влажности, коррозии и высоких температур.

Прочность:Продолжительность жизни 50 000 циклов и стойкость к силовым действиям пружины (± 20 г) указывают на акцент на долгосрочной надежности.

Описание применения продукта (не ограничивается следующим):

1.Площадка для сварки на пластинке PCB с подключением;

2Формирование и инкапсулирование проводов после сварки;

3- может быть присоединен конец передачи этой платы ПКБ;

4.Сплавление впрыском вкладываемой формы;

5Провода можно связать напрямую.

Параметр круглого магнитного соединителя:

Круглый мужской магнитный соединитель технический чертеж

Круглый женский магнитный соединитель технический чертеж

Рекомендуемая компоновка ПКБ:

Толерантность расположения:±0,05 мм

Преимущества круглых магнитных соединителей

1. Бесплатная связь

Автоматическая адсорбция позволяет быстрое безинструментальное прикрепление; удобная для пользователя работа.

2Легко удалить

Магнитный интерфейс позволяет бесшовное отключение без физического напряжения.

3Высокая долговечность

Поддерживает 50 000-300 000 циклов спаривания для долгосрочной надежности.

4. Сильная защита

Настраиваемая водонепроницаемая и пылестойкая конструкция IP68 (женский конец).

5Поддержка высокого тока

Ручки 3A20A для быстрой зарядки и энергоемких приложений.

6Высокая коррозионная устойчивость

Выдерживает суровые условия (испытано в течение 48-120 часов в соли).

7. Настраиваемый фактор формы

Формы, соответствующие эстетике продукта, повышают привлекательность на рынке.

8Умное распознавание ориентации.

Магнитное расположение + конструкция обеспечивают правильную полярность и защиту цепи.

9. Многофункциональный интерфейс

Поддерживает питание, сигнал, видео, аудио, данные (например, USB 2.0) и многое другое.

10Экономичное развитие

Короткое время выполнения и низкие затраты на формы для быстрой настройки.

11Высокое качество передачи сигнала

Надежная производительность радиочастотного сигнала (например, соответствующая стандартам USB 2.0).

Круглое магнитное соединительное устройство
