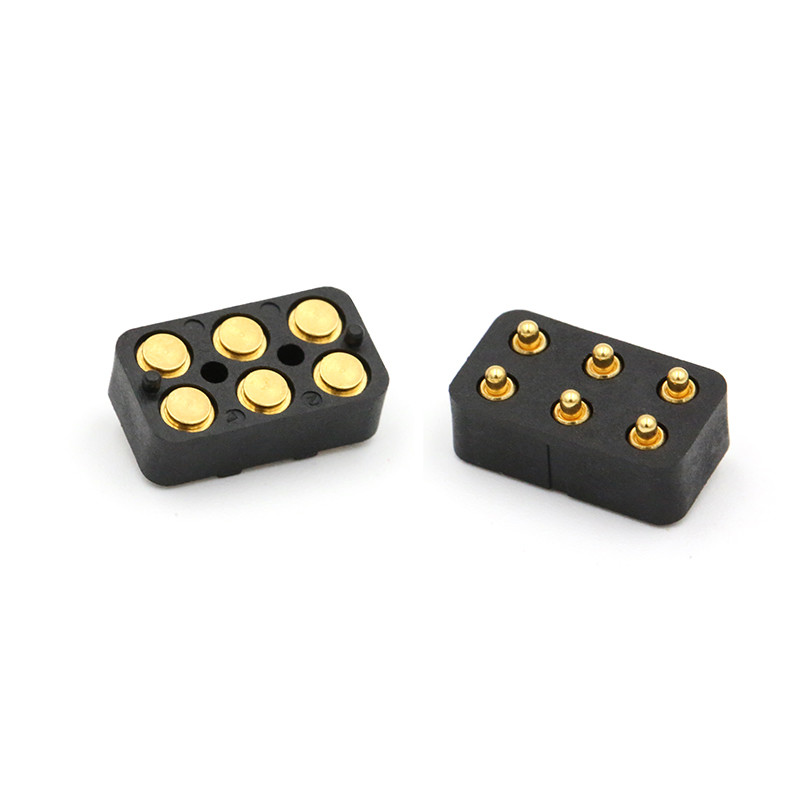

Специализированный 6pin мужской и женский пружинный подключатель для медикаментозной продукции.
Union Precision Electronic Limited (UPE)является профессионаломПроизводитель по заказуСпециализируется на:Пины погоиКоннекторы Pogo Pin с корпусамиКомпания признана одним из наиболее конкурентоспособных поставщиков всоединитель с пружинойпромышленности в Китае, обслуживающей широкий спектр высокотехнологичных приложений.
UPE превратилась введущий производительизПины погоисоединители с пружиной, использование рычагапередовые технологии производстваистрогий контроль качествачтобы служить мировым отраслям.
Мы стремимся удовлетворить потребности клиентов безопасными и надежными продуктами.мы можем быстро настроить образец стабильного качества для удовлетворения потребностей клиентов в дизайне с коротким циклом разработки продукта.
Преимущества пружинных разъемов UPE:
Спруженные разъемы, обычно известные как пружинные булавки или булавки пого, предлагают несколько преимуществ:
Надежность:Клинки UPE Pogo, использующие технологию CLIP, обеспечивают постоянное и надежное электрическое соединение даже в условиях, подверженных вибрациям и механическим ударам.
Компактный дизайн:Их небольшой размер позволяет поместить их в узкие помещения, что идеально подходит для современных компактных электронных устройств.
Гибкость:Штыки пого могут адаптироваться к изменениям поверхности, обеспечивая стабильное соединение, даже если поверхности спаривания не идеально выравниваются.
Легкость использования:Они удобны для пользователя, с простой установкой и обслуживанием.
Прочность:Они спроектированы, чтобы выдержать многочисленные циклы подключения и отключения, что делает их очень прочными
Наше преимущество и ваш выбор:
.UPE профессиональный настраиваемый высокий ток Pogo Pin с серией 15A-30A, он был серийно произведен.
.UPE разработала стандартный мужской и женский 2pin-40pin Pogo pin соединитель с SMT / DIP / Right Angle / Solder Cup.
.Тест Pogo Pin Life до 1000 000 циклов.
.Все продукты могут пройти HF, RoHS REACH стандарт.
.100% электрический тест предоставил отчет перед доставкой товара.
.Различные формы доступны по заказу, небольшая конструкция и высокий ток.
Почему клиенты выбираютУПП?
✔Высокоточное производствоОбеспечивает постоянное качество и долговечность
✔Возможности настройки индивидуальные решения для уникальных требований к проектированию
✔Конкурентоспособные цены¢ Экономично эффективно, не ущемляя производительность
✔Сильное внимание на НИОКРИнновационные проекты для новых технологических приложений
Параметровые показатели пружинного соединителя Pogo Pin
|
Наименование деталей
|
Таблица характеристик параметров
|
|
Материя в бочках
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
|
|
Материал плунгера
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
Нержавеющая сталь
|
|
Опции весны
|
Стенли
|
Музыкальная проволока
|
|
|
|
Требования к покрытию
|
Золото-Ау
|
Серебро-Аг
|
Палладий-никель
(Pd-Ni)
|
|
|
Номинальный ток
|
1А, 2А, 3А, 5А, 15А или 30А (разные конструкции)
|
|
Номинальное напряжение
|
DC 12V 24V
|
|
Сопротивление на контакт
|
30 мΩ 50mΩ максимум. (спокойствие)
|
|
Испытание жизнеспособности
|
50, 000 циклов Min. 1000,000 циклов Max
|
|
RТемпература потока.
|
265°, 4~5 секунд
|
|
Испытание надежности PIN-кода POGO
|
|
Сила удержания
|
При номинальном цикле 500±50 в час,50Минимально 1000 циклов
|
|
Влажность
|
EIA-364-31,Метод испытания II, условие A Испытуемый соединяет соединители с относительной влажностьюот 90% до 95% RH и температуры 40°C± 2°Cотносительная влажность 96 ч- Да, сэр.
|
|
Устойчивость к нагреванию сварки
|
ОВОС-364-56,Процедура 5, уровень 2 265°C+10/-0°Cот 30 до 35 секунд
|
|
Солевой спрей
|
EIA-364-26,Условие испытания B - соединители, соединенные с соляным раствором 5±1%
концентрация, 35+1°C/-2°Cна 48 часов.
|
|
Испытание силой пружины
|
Обычная процедура испытания силы, 100g±20g на рабочей высоте
|
|
Жизнь при температуре
|
EIA-364-17,Метод испытания A,Условие 4,Условие времени испытания A Субъект сочетается
соединители для 85°C± 2°C96 часов.
|
|
Сплавляемость
|
EIA-364-52 Погружение в 265±5°C, 60/40±5% Sn/pb сварка в течение 4,0 ~ 5,0 секунды
|
|
Сопротивление на контакт
|
EIA-364-23 Измерение контактного сопротивления с испытательным током не более 100 мАи максимальное напряжение 20 мВ
|
Подключатель Pogo Pin состоит из 6 частей:
Некоторые из настраиваемых Pogo Pin Connectors для справки:
Поле применения продукта:
Упаковка и транспортировка
