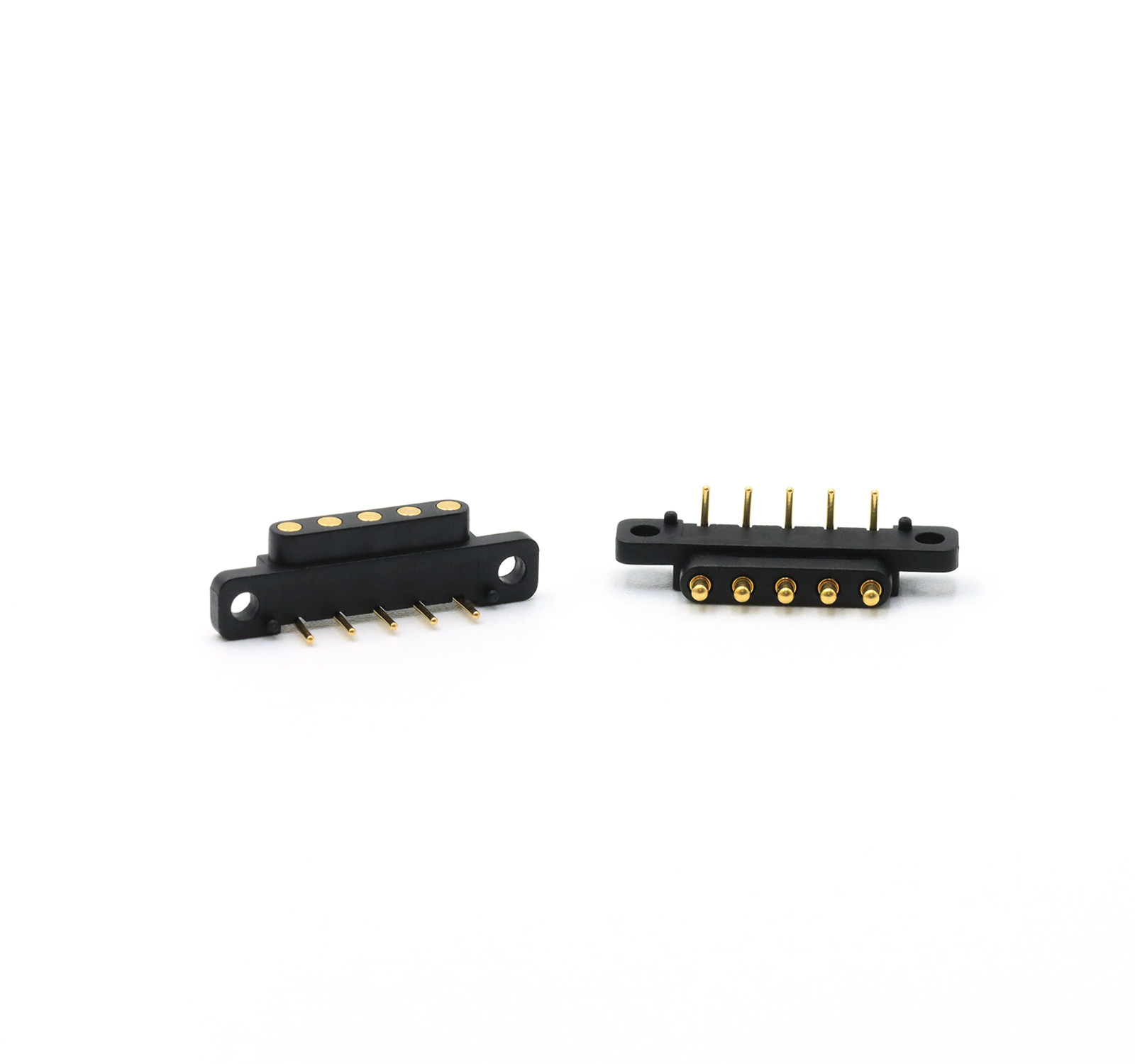

2.54мм проем 5pin сгибается весной загруженный Pogo Pin соединитель правый угол SUS304.
Union Precision Electronic LIMITED ((UPE) является профессиональным пользователемпроизводительв соединителе, включающем POGO PIN, POGO PIN соединительс жильем,Это одна из самых конкурентоспособных компаний в области пружинных разъемов в Китае.
Мы предоставляем множество серий пружинных разъемов пружинный подставка, пружинный подставка - это специальный тип контактной технологии.Эта надежная технология использовалась многими клиентами мирового класса и применяется для многих видов электронных продуктов, такие как мобильные телефоны, GPS, ноутбуки, ПК, слуховые аппараты, умные часы
Наша продукция в основном экспортируется в Европу, США, Канаду, развитые страны и регионы Азии.
Подключатель Pogo Pin состоит из 6 частей:
Примечание:
|
Наименование продукта
|
Подключатель Pogo Pin
|
|
Пин
|
5Pin
|
|
Тип
|
Прямой угол
|
|
Материал
|
Необработанный свинцом C6801, латунь C3602, SUS304, черный HTN
|
| Заканчивай. |
Au, Ni и другие
|
|
Сила пружины
|
80 г +/-20 г при работе с аисткой
|
|
Рабочий момент
|
1.2 мм
|
|
Полный аист
|
10,4 мм
|
|
Напряжение
|
12 В
|
|
Текущий
|
3.0А Макс.
|
|
Контактное сопротивление
|
50mΩ Макс (PIN).
|
|
Испытание соляным спреем
|
48 часов
|
|
Пакет
|
PE мешок внутри, картон снаружи или по нашим потребностям клиентов
|
Мужской подключатель Pogo Pin Drawing SiЗЕ:
Женщина Pogo Pin соединитель чертеж SiЗЕ:
Использование параметров соединителя Pogo Pin
|
Наименование деталей
|
Таблица характеристик параметров
|
|
Материя в бочках
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
|
|
Материал плунгера
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
Нержавеющая сталь
|
|
Опции весны
|
Стенли
|
Музыкальная проволока
|
|
|
|
Требования к покрытию
|
Золото-Ау
|
Серебро-Аг
|
Палладий-никель
(Pd-Ni)
|
|
|
Номинальный ток
|
1А, 2А, 3А, 5А, 15А или 30А (разные конструкции)
|
|
Номинальное напряжение
|
DC 12V 24V
|
|
Сопротивление на контакт
|
30 мΩ 50mΩ максимум. (спокойствие)
|
|
Испытание жизнеспособности
|
50, 000 циклов Min. 1000,000 циклов Max
|
|
RТемпература потока.
|
265°, 4~5 секунд
|
|
Испытание надежности PIN-кода POGO
|
|
Сила удержания
|
При номинальном цикле 500±50 в час,50Минимально 1000 циклов
|
|
Влажность
|
EIA-364-31,Метод испытания II, условие A Испытуемый соединяет соединители с относительной влажностьюот 90% до 95% RH и температуры 40°C± 2°Cотносительная влажность 96 ч- Да, сэр.
|
|
Устойчивость к нагреванию сварки
|
ОВОС-364-56,Процедура 5, уровень 2 265°C+10/-0°Cот 30 до 35 секунд
|
|
Солевой спрей
|
EIA-364-26,Условие испытания B - соединители, соединенные с соляным раствором 5±1%
концентрация, 35+1°C/-2°Cна 48 часов.
|
|
Испытание силой пружины
|
Обычная процедура испытания силы, 100g±20g на рабочей высоте
|
|
Жизнь при температуре
|
EIA-364-17,Метод испытания A,Условие 4,Условие времени испытания A Субъект сочетается
соединители для 85°C± 2°C96 часов.
|
|
Сплавляемость
|
EIA-364-52 Погружение в 265±5°C, 60/40±5% Sn/pb сварка в течение 4,0 ~ 5,0 секунды
|
|
Сопротивление на контакт
|
EIA-364-23 Измерение контактного сопротивления с испытательным током не более 100 мАи максимальное напряжение 20 мВ
|
Преимущества пружинных разъемов UPE:
Спруженные разъемы, обычно известные как пружинные булавки или булавки пого, предлагают несколько преимуществ:
Надежность:Ключи UPE Pogo, использующие технологию CLIP, обеспечивают постоянное и надежное электрическое соединение даже в среде, подверженной вибрациям и механическим ударам.
Компактный дизайн:Их небольшой размер позволяет поместить их в узкие помещения, что идеально подходит для современных компактных электронных устройств.
Гибкость:Штыки пого могут адаптироваться к изменениям поверхности, обеспечивая стабильное соединение, даже если поверхности спаривания не идеально выравниваются.
Легкость использования:Они удобны для пользователя, с простой установкой и обслуживанием.
Прочность:Они спроектированы, чтобы выдержать многочисленные циклы подключения и отключения, что делает их очень прочными
Наше преимущество и ваш выбор:
.UPE профессиональный настраиваемый высокий ток Pogo Pin с серией 15A-30A, он был серийно произведен.
.UPE разработала стандартный мужской и женский 2pin-40pin Pogo pin соединитель с SMT / DIP / Right Angle / Solder Cup.
.Тест Pogo Pin Life до 1000 000 циклов.
.Все продукты могут пройти HF, RoHS REACH стандарт.
.100% электрический тест предоставил отчет перед доставкой товара.
.Различные формы доступны по заказу, небольшая конструкция и высокий ток.
Почему клиенты выбираютУПП?
1Профессиональное обслуживание
2. Быстрое производство образцов
3Строгая система контроля качества
4Переработка с использованием импортных компонентов
5. высокоточное испытательное оборудование
6- разумные процедуры контроля затрат
Некоторые из настраиваемых Pogo Pin Connectors для справки:
