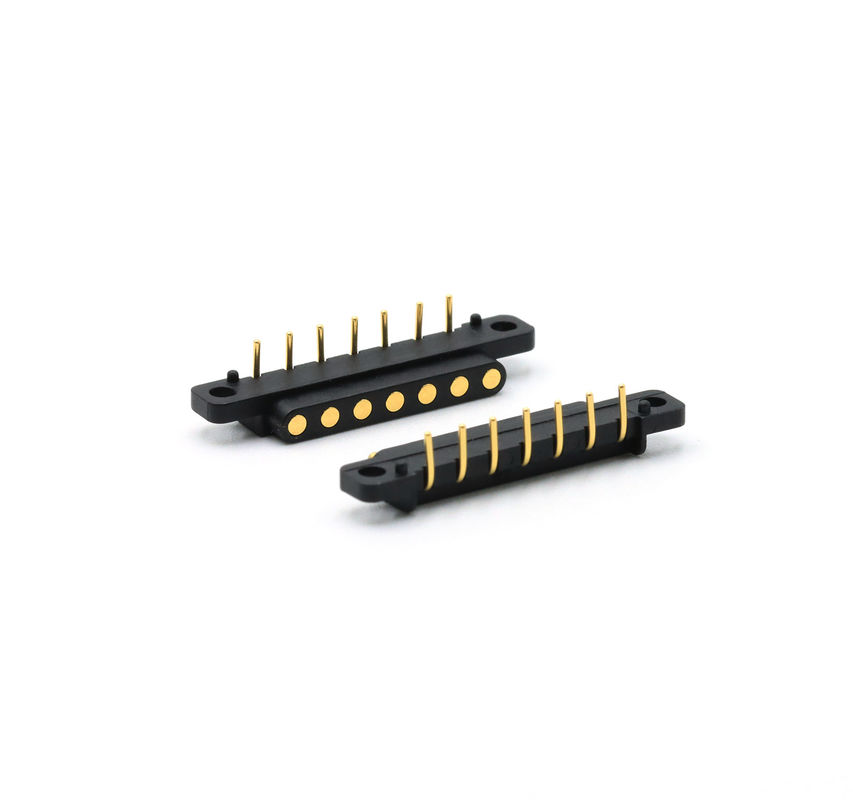

3А HTN Правый угол 7P Pogo Pin Спринг загруженные разъемы для зарядки оборудования.
Union Precision Electronic Limited (UPE) является ведущим производителем на заказ, специализирующимся на высококачественных пружинных разъемах, включая разъемы POGO PIN и корпуса разъемов POGO PIN.Как один из самых конкурентоспособных поставщиков пружинных разъемов в Китае, мы предоставляем высокоточные решения для требовательных электронных приложений.
Спруженные шпильки пого️ Надежные контакты с низким сопротивлением для безопасного электрического соединения.
Соединители Pogo Pin с корпусом¢ Конструкции, поддающиеся настройке, для различных интерфейсов для скрещивания и печатных пластин.
Технология контактной пружиныПроектировано для долговечности, высокого срока службы и постоянной производительности.
Наши соединители пользуются довериемклиенты мирового классав различных отраслях, включая:
✔Потребительская электроникаСмартфоны, умные часы, планшеты, ноутбуки, устройства GPS
✔Носящиеся и медицинскиеУстройства для наблюдения за здоровьем
✔IoT и промышленное оборудованиеБеспроводная зарядка, оборудование для испытаний, автомобильные модули
Подключатель Pogo Pin состоит из 6 частей:
Примечание:
|
Наименование продукта
|
Подключатель Pogo Pin
|
|
Пин
|
7Pin
|
|
Тип
|
Прямой угол
|
|
Материал
|
Необработанный свинцом C6801, латунь C3602, SUS304, черный HTN
|
| Заканчивай. |
Au, Ni и другие
|
|
Сила пружины
|
80 г +/-20 г при работе с аисткой
|
|
Рабочий момент
|
1.2 мм
|
|
Полный аист
|
10,4 мм
|
|
Напряжение
|
12 В
|
|
Текущий
|
3.0А Макс.
|
|
Контактное сопротивление
|
50mΩ Макс (PIN).
|
|
Испытание соляным спреем
|
48 часов
|
|
Пакет
|
PE мешок внутри, картон снаружи или по нашим потребностям клиентов
|
Мужской подключатель Pogo Pin Drawing SiЗЕ:
Женщина Pogo Pin соединитель чертеж SiЗЕ:
Использование параметров соединителя Pogo Pin
|
Наименование деталей
|
Таблица характеристик параметров
|
|
Материя в бочках
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
|
|
Материал плунгера
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
Нержавеющая сталь
|
|
Опции весны
|
Стенли
|
Музыкальная проволока
|
|
|
|
Требования к покрытию
|
Золото-Ау
|
Серебро-Аг
|
Палладий-никель
(Pd-Ni)
|
|
|
Номинальный ток
|
1А, 2А, 3А, 5А, 15А или 30А (разные конструкции)
|
|
Номинальное напряжение
|
DC 12V 24V
|
|
Сопротивление на контакт
|
30 мΩ 50mΩ максимум. (спокойствие)
|
|
Испытание жизнеспособности
|
50, 000 циклов Min. 1000,000 циклов Max
|
|
RТемпература потока.
|
265°, 4~5 секунд
|
|
Испытание надежности PIN-кода POGO
|
|
Сила удержания
|
При номинальном цикле 500±50 в час,50Минимально 1000 циклов
|
|
Влажность
|
EIA-364-31,Метод испытания II, условие A Испытуемый соединяет соединители с относительной влажностьюот 90% до 95% RH и температуры 40°C± 2°Cотносительная влажность 96 ч- Да, сэр.
|
|
Устойчивость к нагреванию сварки
|
ОВОС-364-56,Процедура 5, уровень 2 265°C+10/-0°Cот 30 до 35 секунд
|
|
Солевой спрей
|
EIA-364-26,Условие испытания B - соединители, соединенные с соляным раствором 5±1%
концентрация, 35+1°C/-2°Cна 48 часов.
|
|
Испытание силой пружины
|
Обычная процедура испытания силы, 100g±20g на рабочей высоте
|
|
Жизнь при температуре
|
EIA-364-17,Метод испытания A,Условие 4,Условие времени испытания A Субъект сочетается
соединители для 85°C± 2°C96 часов.
|
|
Сплавляемость
|
EIA-364-52 Погружение в 265±5°C, 60/40±5% Sn/pb сварка в течение 4,0 ~ 5,0 секунды
|
|
Сопротивление на контакт
|
EIA-364-23 Измерение контактного сопротивления с испытательным током не более 100 мАи максимальное напряжение 20 мВ
|
Преимущества пружинных разъемов UPE:
Спруженные разъемы, обычно известные как пружинные булавки или булавки пого, предлагают несколько преимуществ:
Надежность:Клинки UPE Pogo, использующие технологию CLIP, обеспечивают постоянное и надежное электрическое соединение даже в условиях, подверженных вибрациям и механическим ударам.
Компактный дизайн:Их небольшой размер позволяет поместить их в узкие помещения, что идеально подходит для современных компактных электронных устройств.
Гибкость:Штыки пого могут адаптироваться к изменениям поверхности, обеспечивая стабильное соединение, даже если поверхности спаривания не идеально выравниваются.
Легкость использования:Они удобны для пользователя, с простой установкой и обслуживанием.
Прочность:Они спроектированы, чтобы выдержать многочисленные циклы подключения и отключения, что делает их очень прочными
Наше преимущество и ваш выбор:
.UPE профессиональный настраиваемый высокий ток Pogo Pin с серией 15A-30A, он был серийно произведен.
.Развитие UPE 2.0,2.54 мм ширина стандартный мужской и женский 2pin-40pin коннектор Pogo с SMT / DIP / Right Angle / Solder Cup.
.Тест Pogo Pin Life до 1000 000 циклов.
.Все продукты могут пройти HF, RoHS REACH стандарт.
.100% электрический тест предоставил отчет перед доставкой товара.
.Различные формы доступны по заказу, небольшая конструкция и высокий ток.
Почему клиенты выбираютУПП?
1Профессиональное обслуживание
2. Быстрое производство образцов
3Строгая система контроля качества
4Переработка с использованием импортных компонентов
5. высокоточное испытательное оборудование
6- разумные процедуры контроля затрат
Некоторые из настраиваемых Pogo Pin Connectors для справки:
Поле применения продукта:
Как разместить заказ на подключение к контакту
* Вы отправляете нам рисунок или образец
* Мы проводим оценку проекта
* Мы делаем образец и отправляем его вам
* Вы думаете, что образец хорош, затем разместите заказ и заплатите нам 30% депозита
* Мы начинаем производить продукт
Когда товар будет готов, мы сделаем фото для вашего чека, а вы заплатите остаток.
* Мы доставляем товары курьерской компании
Срок оплаты:T/T, 50% депозит, 50% остаток
Способ оплаты:T/T,PayPal,OCBC
Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день
Время производства:10-15 рабочих дней
Сделано для:Америка, Европа, Азия, Южная Африка
Срок сделки:EXW
Груз:Воздушный, морской, экспресс
Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
