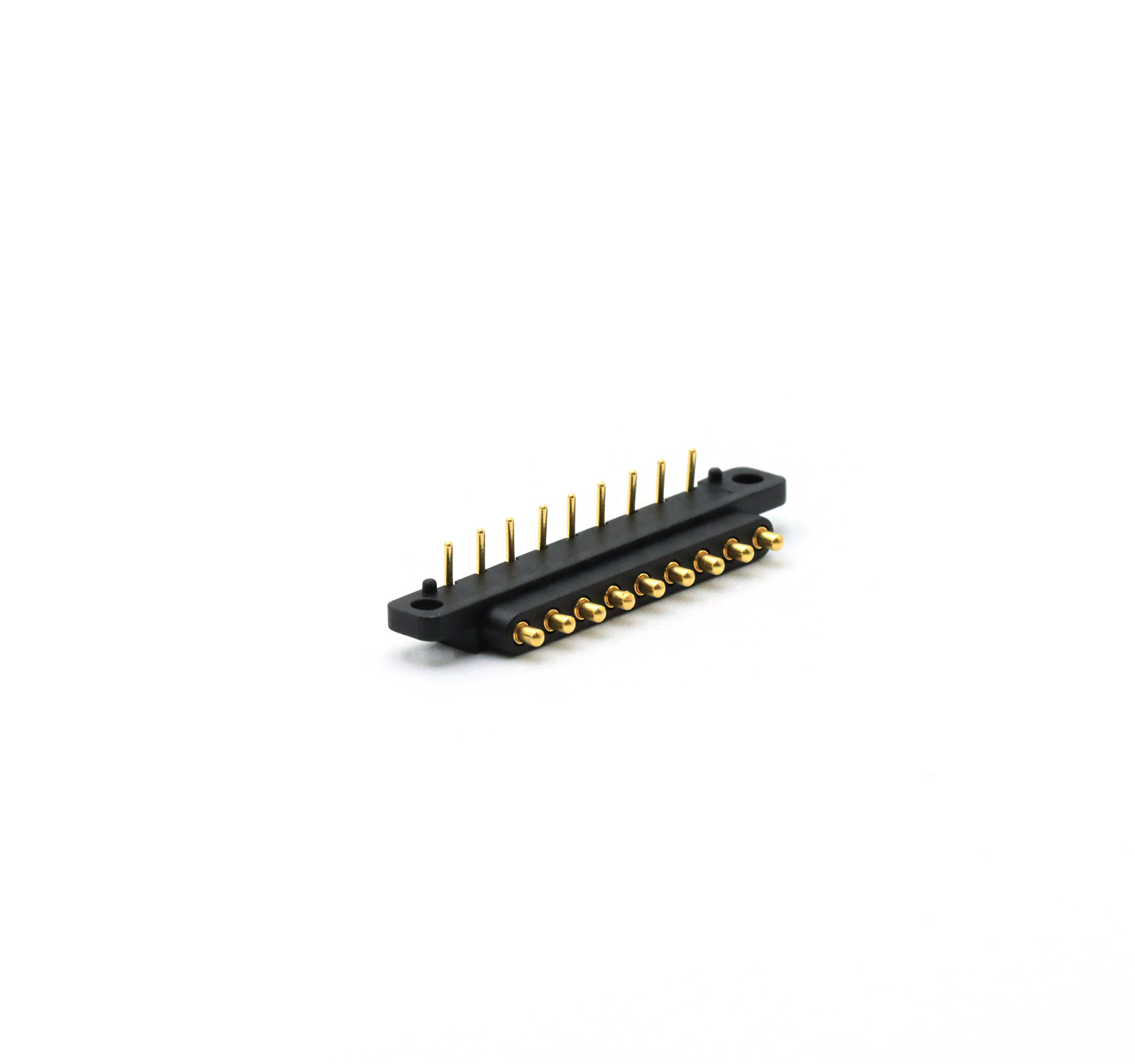

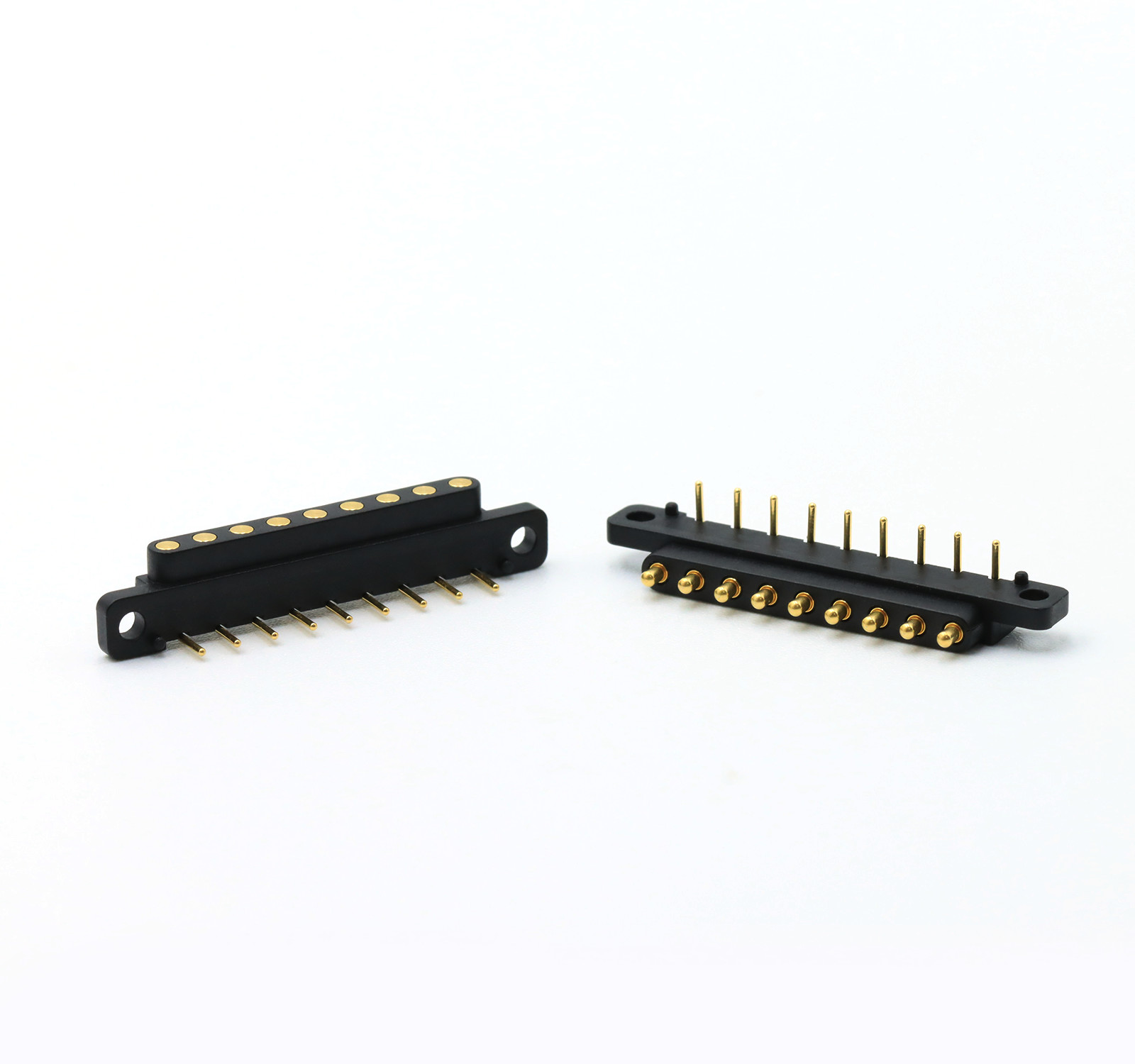

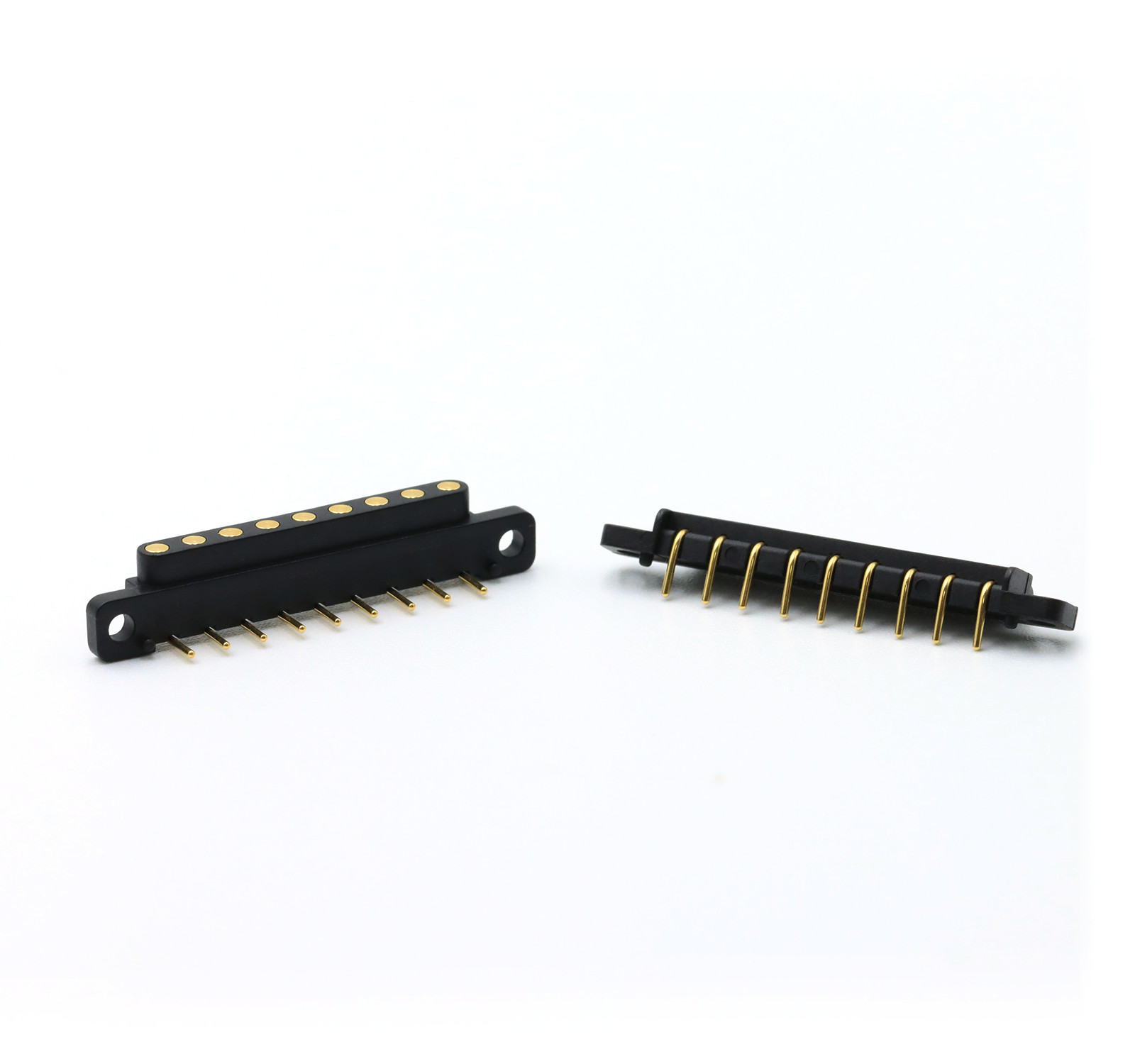

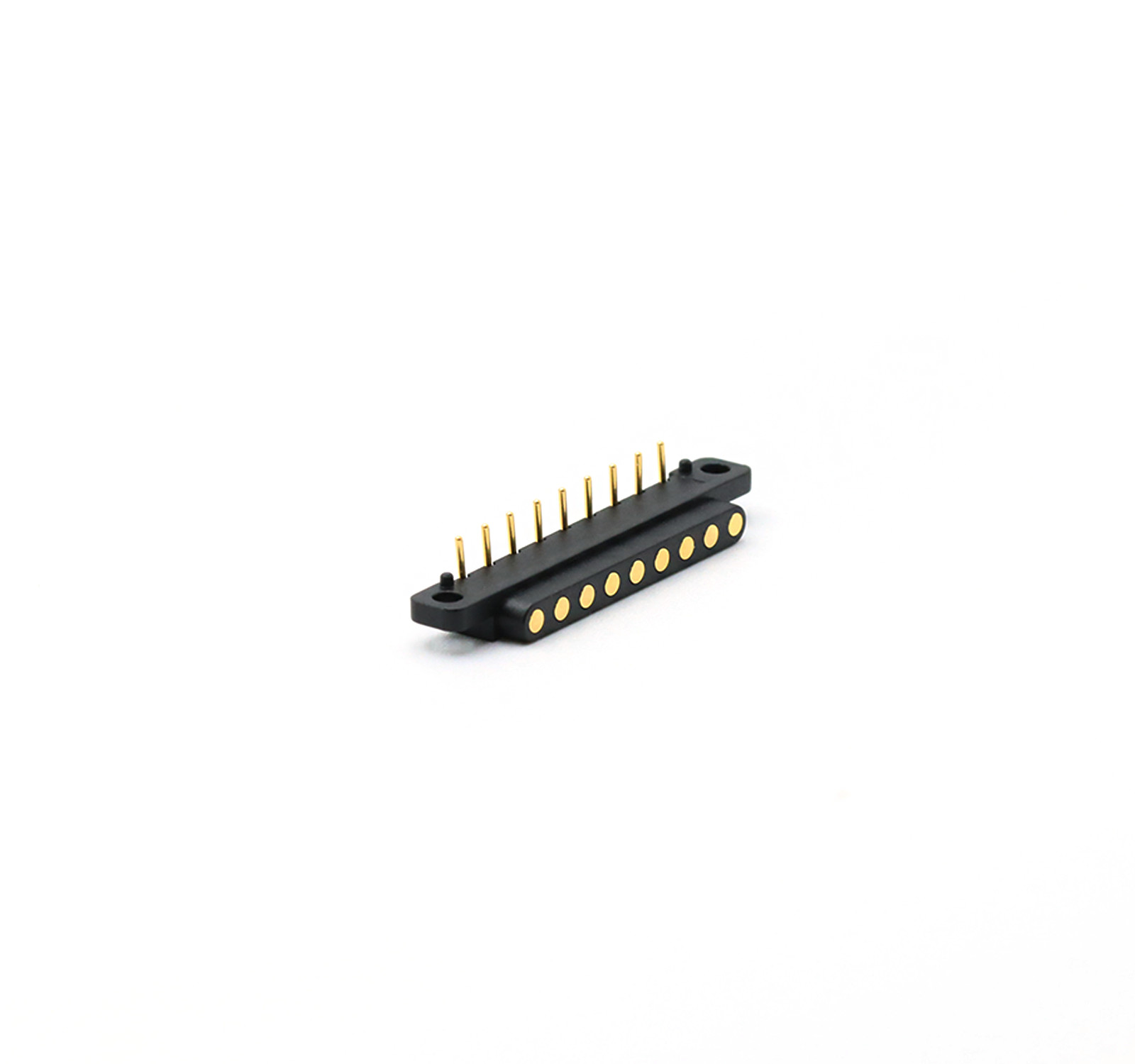

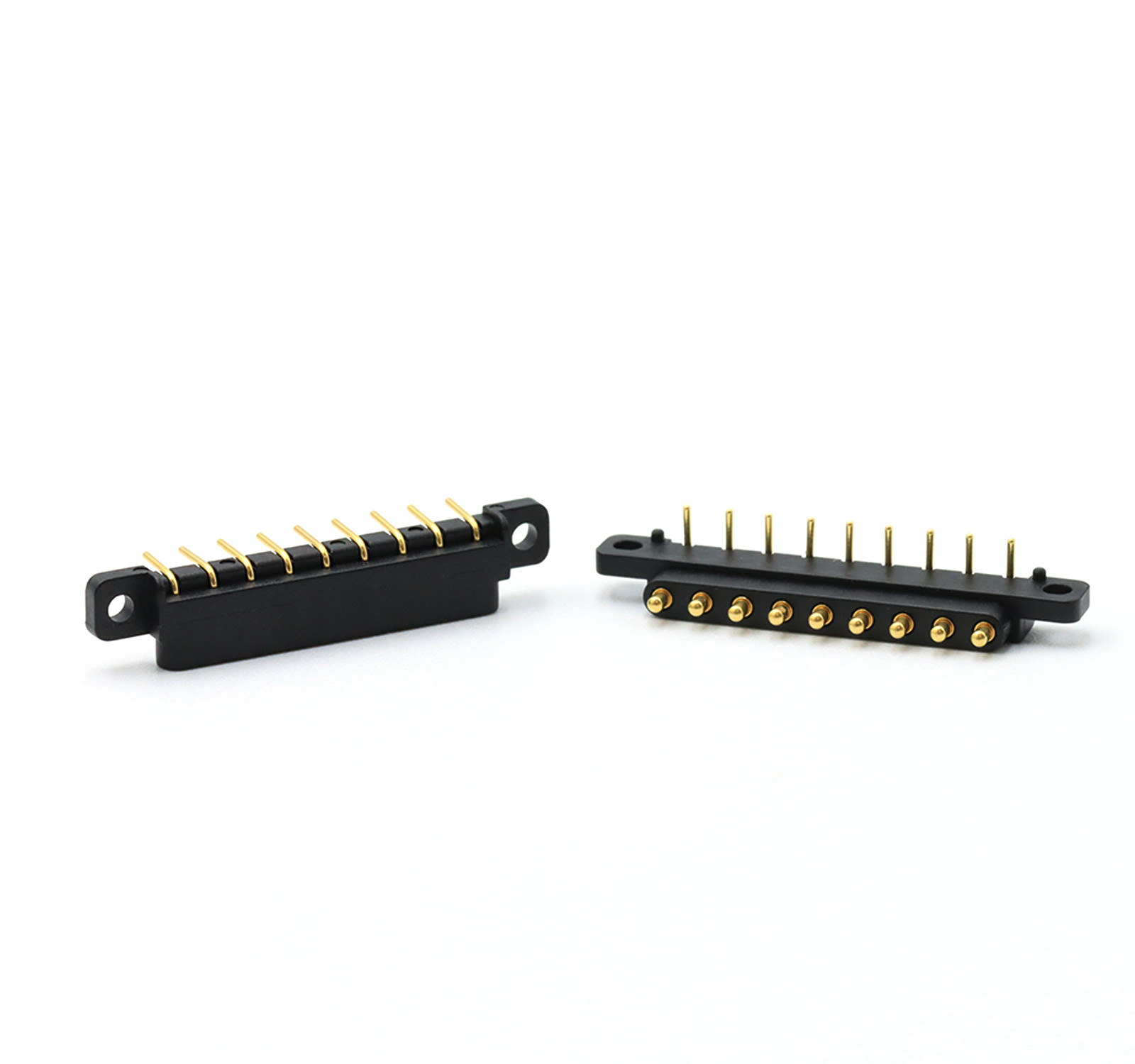

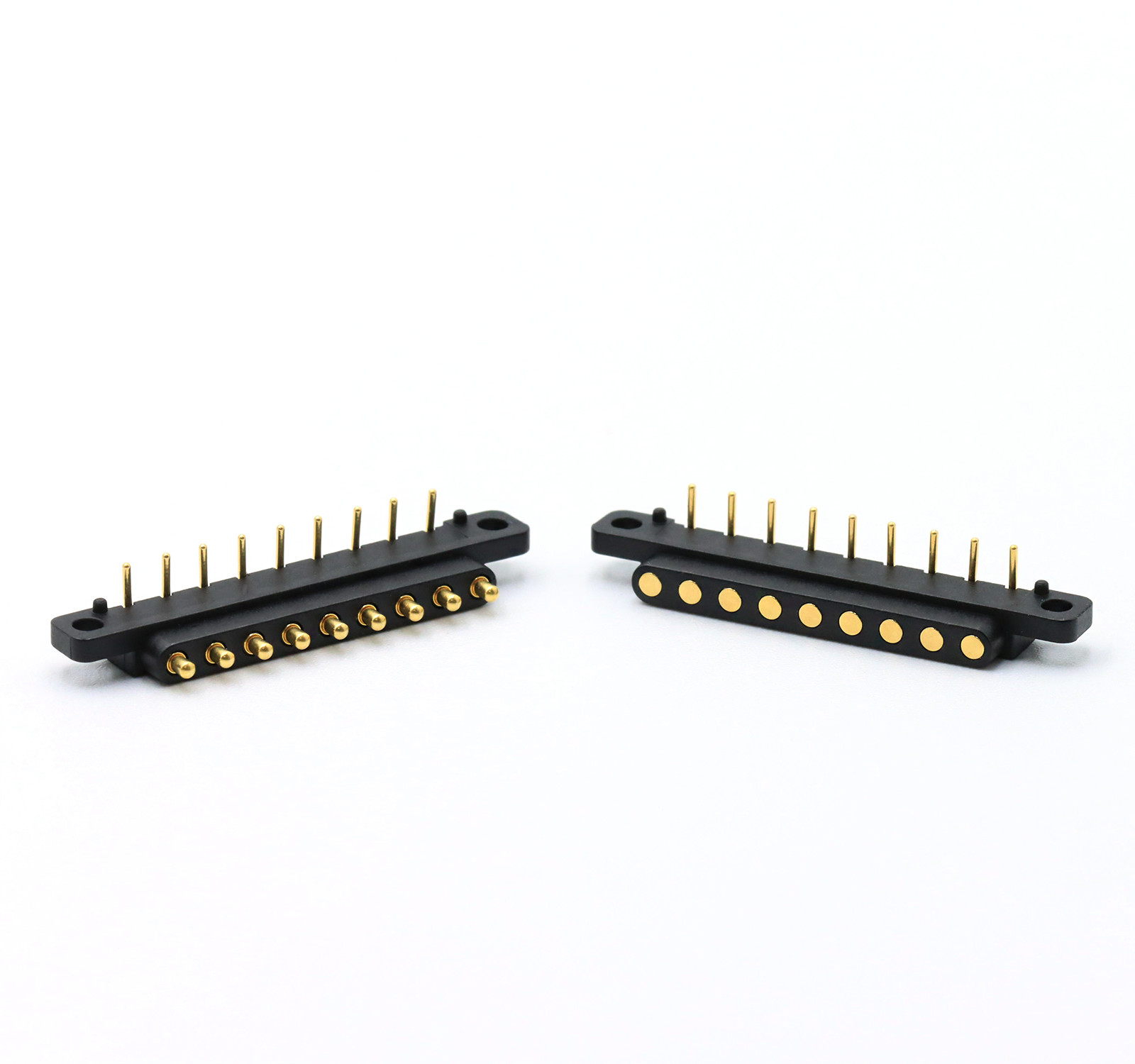

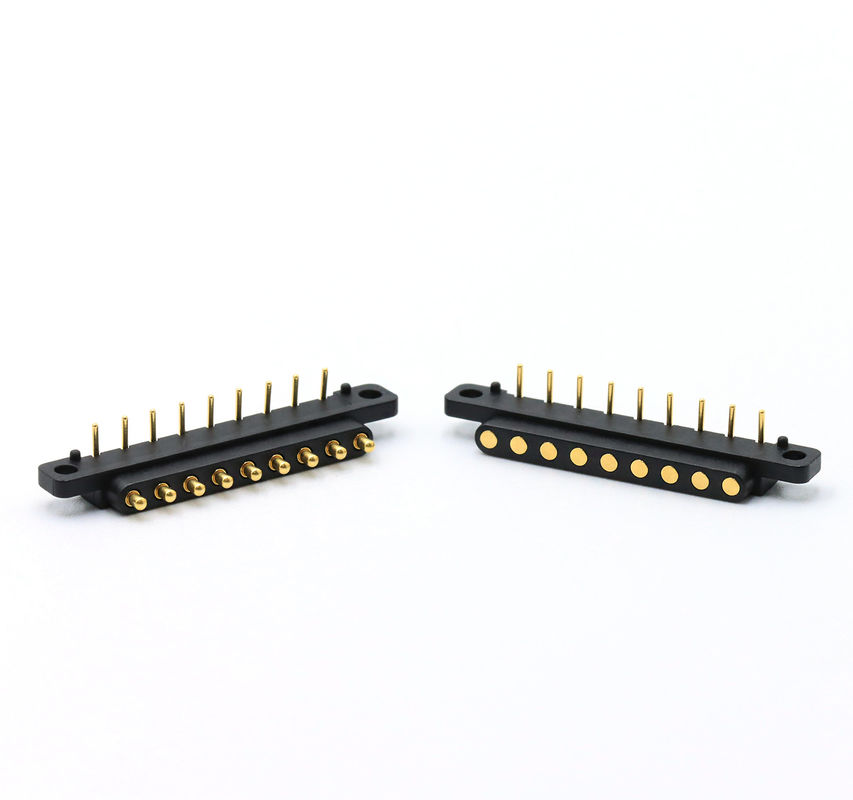

9Pin Right Angle POGO Pin Мужской женский Pogo Pin соединитель с диаметром 2,54 мм.
Union Precision Electronic Limited (UPE) является ведущим производителем на заказ, специализирующимся на высококачественных пружинных разъемах, включая разъемы POGO PIN и корпуса разъемов POGO PIN.Как один из самых конкурентоспособных поставщиков пружинных разъемов в Китае, мы предоставляем высокоточные решения для требовательных электронных приложений.
Спруженные шпильки пого️ Надежные контакты с низким сопротивлением для безопасного электрического соединения.
Соединители Pogo Pin с корпусом¢ Конструкции, поддающиеся настройке, для различных интерфейсов для скрещивания и печатных пластин.
Технология контактной пружиныПроектировано для долговечности, высокого срока службы и постоянной производительности.
Наши соединители пользуются довериемклиенты мирового классав различных отраслях, включая:
✔Потребительская электроникаСмартфоны, умные часы, планшеты, ноутбуки, устройства GPS
✔Носящиеся и медицинскиеУстройства для наблюдения за здоровьем
✔IoT и промышленное оборудованиеБеспроводная зарядка, оборудование для испытаний, автомобильные модули
Подключатель Pogo Pin состоит из 6 частей:
Примечание:
|
Наименование продукта
|
Подключатель Pogo Pin
|
|
Пин
|
9Pin
|
|
Тип
|
Прямой угол
|
|
Материал
|
Необработанный свинцом C6801, латунь C3602, SUS304, черный HTN
|
| Заканчивай. |
Au, Ni и другие
|
|
Сила пружины
|
80 г +/-20 г при работе с аисткой
|
|
Рабочий момент
|
1.2 мм
|
|
Полный аист
|
10,4 мм
|
|
Напряжение
|
12 В
|
|
Текущий
|
3.0А Макс.
|
|
Контактное сопротивление
|
50mΩ Макс (PIN).
|
|
Испытание соляным спреем
|
48 часов
|
|
Пакет
|
PE мешок внутри, картон снаружи или по нашим потребностям клиентов
|
Мужской подключатель Pogo Pin Drawing SiЗЕ:
Женщина Pogo Pin соединитель чертеж SiЗЕ:
Использование параметров соединителя Pogo Pin
|
Наименование деталей
|
Таблица характеристик параметров
|
|
Материя в бочках
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
|
|
Материал плунгера
|
Медь
|
Бериллиевая медь
|
Фосфор бронза
|
Нержавеющая сталь
|
|
Опции весны
|
Стенли
|
Музыкальная проволока
|
|
|
|
Требования к покрытию
|
Золото-Ау
|
Серебро-Аг
|
Палладий-никель
(Pd-Ni)
|
|
|
Номинальный ток
|
1А, 2А, 3А, 5А, 15А или 30А (разные конструкции)
|
|
Номинальное напряжение
|
DC 12V 24V
|
|
Сопротивление на контакт
|
30 мΩ 50mΩ максимум. (спокойствие)
|
|
Испытание жизнеспособности
|
50, 000 циклов Min. 1000,000 циклов Max
|
|
RТемпература потока.
|
265°, 4~5 секунд
|
|
Испытание надежности PIN-кода POGO
|
|
Сила удержания
|
При номинальном цикле 500±50 в час,50Минимально 1000 циклов
|
|
Влажность
|
EIA-364-31,Метод испытания II, условие A Испытуемый соединяет соединители с относительной влажностьюот 90% до 95% RH и температуры 40°C± 2°Cотносительная влажность 96 ч- Да, сэр.
|
|
Устойчивость к нагреванию сварки
|
ОВОС-364-56,Процедура 5, уровень 2 265°C+10/-0°Cот 30 до 35 секунд
|
|
Солевой спрей
|
EIA-364-26,Условие испытания B - соединители, соединенные с соляным раствором 5±1%
концентрация, 35+1°C/-2°Cна 48 часов.
|
|
Испытание силой пружины
|
Обычная процедура испытания силы, 100g±20g на рабочей высоте
|
|
Жизнь при температуре
|
EIA-364-17,Метод испытания A,Условие 4,Условие времени испытания A Субъект сочетается
соединители для 85°C± 2°C96 часов.
|
|
Сплавляемость
|
EIA-364-52 Погружение в 265±5°C, 60/40±5% Sn/pb сварка в течение 4,0 ~ 5,0 секунды
|
|
Сопротивление на контакт
|
EIA-364-23 Измерение контактного сопротивления с испытательным током не более 100 мАи максимальное напряжение 20 мВ
|
Преимущества пружинных разъемов UPE:
Спруженные разъемы, обычно известные как пружинные булавки или булавки пого, предлагают несколько преимуществ:
Надежность:Клинки UPE Pogo, использующие технологию CLIP, обеспечивают постоянное и надежное электрическое соединение даже в условиях, подверженных вибрациям и механическим ударам.
Компактный дизайн:Их небольшой размер позволяет поместить их в узкие помещения, что идеально подходит для современных компактных электронных устройств.
Гибкость:Штыки пого могут адаптироваться к изменениям поверхности, обеспечивая стабильное соединение, даже если поверхности спаривания не идеально выравниваются.
Легкость использования:Они удобны для пользователя, с простой установкой и обслуживанием.
Прочность:Они спроектированы, чтобы выдержать многочисленные циклы подключения и отключения, что делает их очень прочными
Конкурентное преимущество UPE?
1. Специализация в области высокого тока
✅ 15A30A Pogo Pins - специально разработанные для высокопроизводительных приложений, массовое производство доказано в требовательных отраслях.
2. Стандартные и пользовательские разъемы
✅ 2,0мм/2,54мм Пич Solutions
SMT/DIP/Right Angle/Solder Cup окончания для гибкой интеграции PCB.
3Непревзойденная надежность
✅ 1,000,000+ жизненные циклы строго проверены на долговечность в высокочастотных приложениях спаривания.
✅ 100% электрическое тестирование ️ полная проверка с отчетами о испытаниях, предоставленными до доставки, гарантируя нулевые дефекты.
4. Соблюдение и безопасность
✅ Соответствует стандартам HF/RoHS/REACH ️ Соответствует экологическим требованиям для мирового экспорта (ЕС, США, Азия).
5Инновации на индивидуальной основе
✅ Компактные и высокоактивные конструкции ️ индивидуальные формы, миниатюризированные конструкции и оптимизированная мощность тока для удовлетворения уникальных потребностей проекта.
Почему клиенты выбираютУПП?
1Профессиональное обслуживание
2. Быстрое производство образцов
3Строгая система контроля качества
4Переработка с использованием импортных компонентов
5. высокоточное испытательное оборудование
6- разумные процедуры контроля затрат
Некоторые из настраиваемых Pogo Pin Connectors для справки:
Поле применения соединителя Pogo Pin:
Мобильные устройства для сбора данных процессов
Медицинские изделия
Военные устройства.
Технология ПКБ
Мобильная связь
Приложения для аудио-видео
Устройства для сбора данных
Автомобильное оборудование
Устройства управления отоплением
Как разместить заказ на подключение?
* Вы отправляете нам рисунок или образец
* Мы проводим оценку проекта
* Мы делаем образец и отправляем его вам
* Вы думаете, что образец хорош, затем разместите заказ и заплатите нам 30% депозита
* Мы начинаем производить продукт
Когда товар будет готов, мы сделаем фото для вашего чека, а вы заплатите остаток.
* Мы доставляем товары курьерской компании
Срок оплаты:T/T, 50% депозит, 50% остаток
Способ оплаты:T/T,PayPal,OCBC
Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день
Время производства:10-15 рабочих дней
Сделано для:Америка, Европа, Азия, Южная Африка
Срок сделки:EXW
Груз:Воздушный, морской, экспресс
Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
