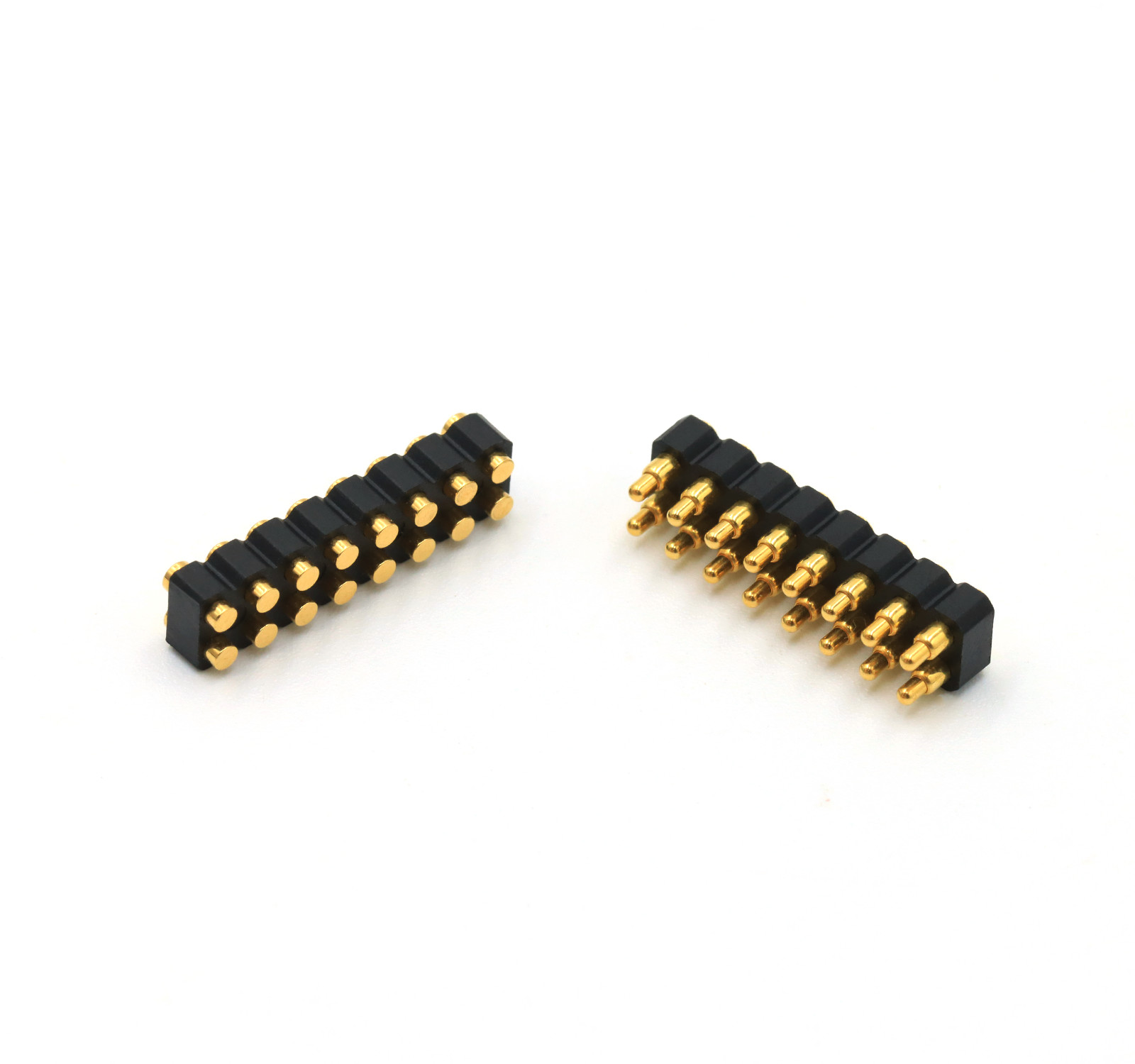

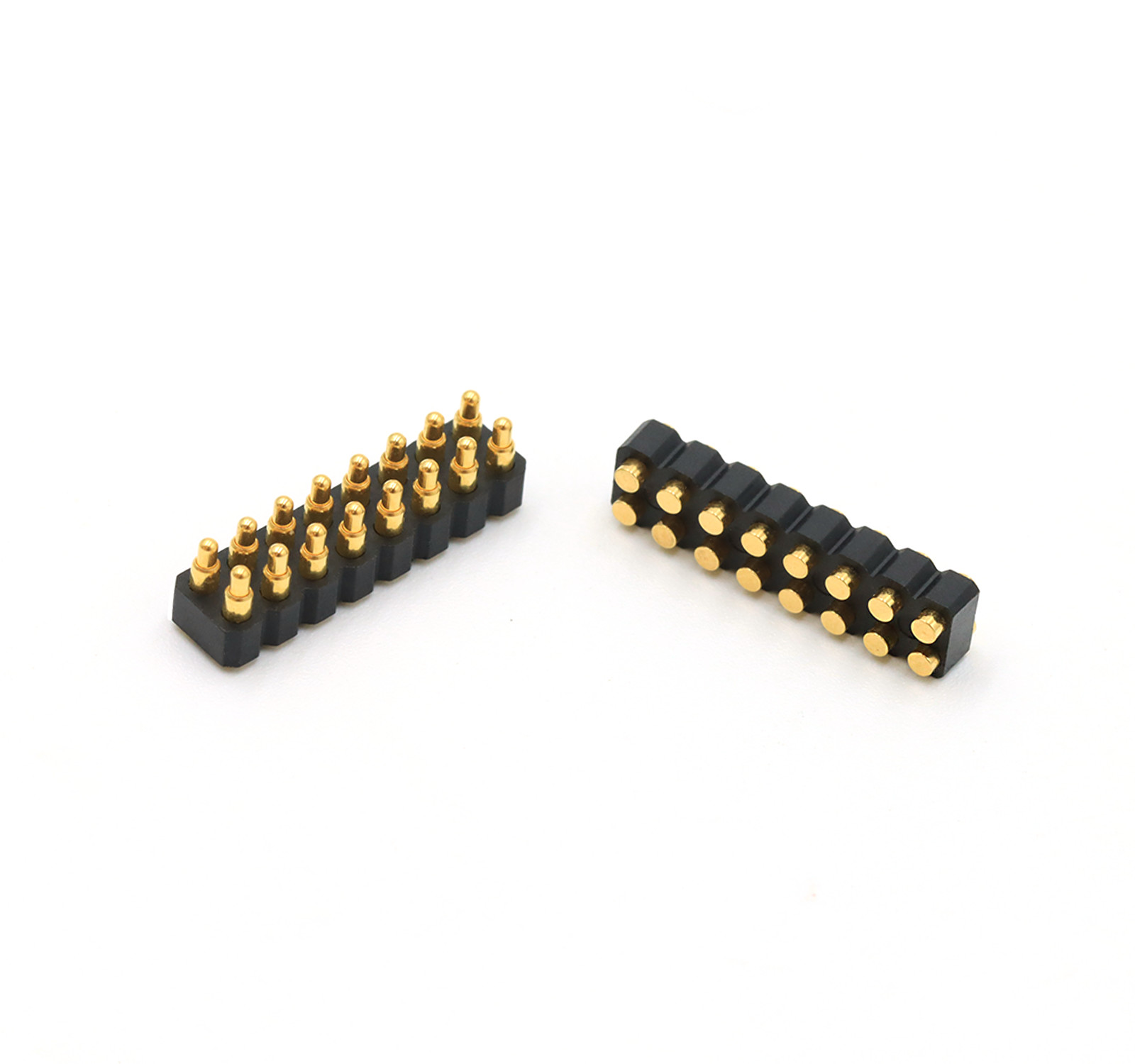

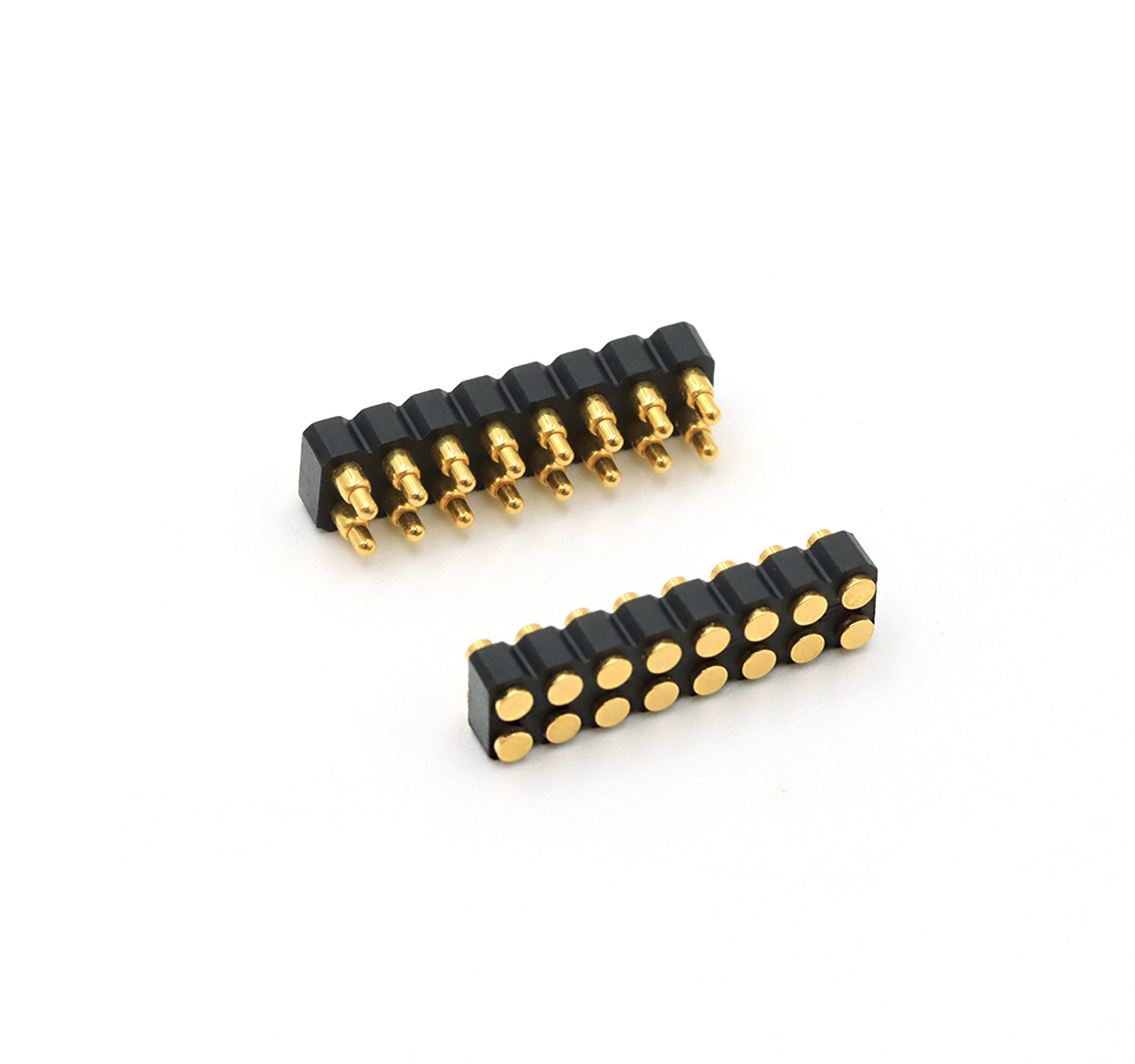

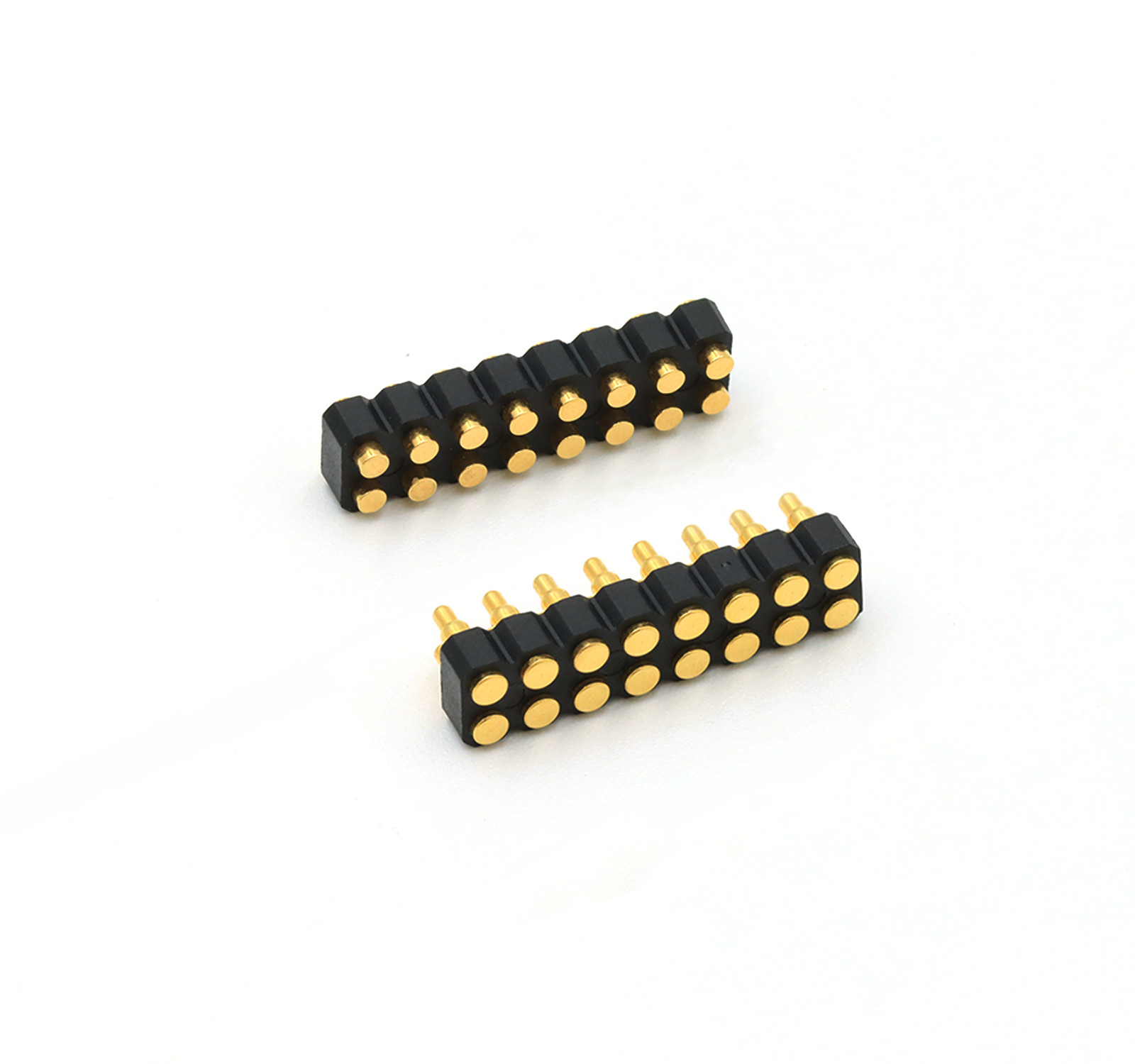

2.54мм Пич Пого Пин Коннектор Двойной ряд пружинные загруженные контактные разъемы 16pin мужчина женщина

2.54мм Пич Мужчина Женщина Пого-Пин Коннектор Двойной Ряд SMT 16pin Пого-Пин.

Пино pogo является SMT типа, он имеет хорошую стабильность, внизу ствола является плоский дизайн дна, который легко запоить на плату PCB

Union Precision Electronic Co., Ltd (UPE) занимается разработкой высококачественных Pogo Pin, соединителей Pogo Pin, магнитных соединителей и проектированием, разработкой,производство и продажа вспомогательной продукции в качестве высокотехнологичной компании.

В соответствии с различными требованиями клиентов, у нас есть 8 типов внутренней структуры POGO PIN для клиентов выбирают, для стандартного POGO PIN, UPE разработанная общая высота продукта составляет 2,8 мм ~ 11.ОмммммобщийВысота не включает длину хвоста DIP pogo pin).

А пока...УППТакжеРазработанный стандартный 2,54мм питч мужской и женский 2pin-40pin Pogo пин-коннекторс SMT / DIP / Right Angle / Solder Cup для быстрого выбора клиентов.

Материалы
Плюнжер: без свинца C6801, покрытие: 01~99 μ" Au над 60~100 μ" Ni.

Бочка: без свинца C6801, покрытие: 01~99 μ" Au над 60~100 μ" Ni.

Пролет: SUS 304 из нержавеющей стали, покрытие: 1 μ" (вероятно Au или Ni для коррозионной стойкости).

Оборудование: черный HTN (высокотемпературный нейлон) + 30% стеклянного волокна, UL94 V-0 степень воспламеняемости.

Механические характеристики
Сила пружины: 80 g ± 20 g при рабочем ходе 1,0 мм.

Полный удар: 1,2 мм.

Механический срок службы: ≥ 10 000 циклов.

Электрические спецификации
Номинальный ток и напряжение: DC 12V, 3A максимум.

Контактное сопротивление: ≤ 50mΩ на рабочей высоте.

Толерантность

Длины: ±0,15 мм.

Диаметры: ±0,05 мм.

Угол: ±2°.

Экологическая эффективность
Операционная температура: от -40°C до +130°C (в течение 24 часов).

Противодействие нагреванию при сварке: 260°C ± 5°C в течение 20 с ± 2 с.

Соответствие: Соответствие требованиям ROHS и REACH.

Испытание соляным спреем: 48 часов (проверка коррозионной стойкости).

Ключевые характеристики и применение
Высокая долговечность: более 10 000 циклов, прочная покрытие (Au / Ni) для износостойкости и коррозии.

Устойчивость к высоким температурам: подходит для суровой среды (до 130°C).

Точная механика: узкие допустимые пределы обеспечивают надежный электрический контакт.

Не содержит свинца и соответствует требованиям экологических правил (ROHS/REACH).

Примечание:

1Для обеспечения наилучшего эффекта использования, пожалуйста, действуйте в соответствии с рабочей высотой.

2. Предупреждения по применению препарата
Согласно инженерным чертежам, максимально допустимое сжатие не должно превышаться.
Он подходит для температуры сварки от 380 до 420 градусов по Цельсию, с временем сварки от 3 до 5 секунд.Не разрешается обрабатывать продукт в течение короткого периода времени выполнять повторную сварку несколько раз
. Приспособиться к температурному диапазону печи от 400 до 500 градусов Цельсия
При проектировании конца применения, пожалуйста, разумно избегайте компрессионного пространства pogopin

3Для однорядных штифтов более 20, двойных штифтов более 40 и других специальных требований обратитесь в техническую поддержку.

Состав соединителя Pogo Pin

2Список параметров соединителя с упругостью.54 мм:

Двойной ряд 2,5 мм корпус SMT мужской пружинный загруженный CoИнструктор:

Двойной ряд 2,5 мм корпус SMT Женщина загруженная CoИнструктор:

Стандартный 2,54мм Пич Пого Пин Коннектор для клиентов ссылки:

Область применения:

Наше преимущество и ваш выбор:

.UPE профессиональный настраиваемый высокий ток Pogo Pin с серией 15A-30A, он был серийно произведен.

.UPE разработала стандартный мужской и женский 2pin-40pin Pogo pin соединитель с шириной 2,0 мм и 2,54 мм с SMT / DIP / Right Angle / Solder Cup.

.Тест Pogo Pin Life до 1000 000 циклов.

.Все продукты могут пройти HF, RoHS REACH стандарт.

.100% электрический тест предоставил отчет перед доставкой товара.

.Различные формы доступны по заказу, небольшая конструкция и высокий ток.

Почему клиенты выбираютУПП?

1Профессиональное обслуживание

2. Быстрое производство образцов

3Строгая система контроля качества

4Переработка с использованием импортных компонентов

5. высокоточное испытательное оборудование

6- разумные процедуры контроля затрат

Как разместить заказ магнитного кабеля

* Вы отправляете нам рисунок или образец

* Мы проводим оценку проекта

* Мы делаем образец и отправляем его вам

* Вы думаете, что образец хорош, затем разместите заказ и заплатите нам 30% депозита

* Мы начинаем производить продукт

Когда товар будет готов, мы сделаем фото для вашего чека, а вы заплатите остаток.

* Мы доставляем товары курьерской компании

Срок оплаты:T/T, 50% депозит, 50% остаток

Способ оплаты:T/T,PayPal,OCBC

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Груз:Воздушный, морской, экспресс

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы

Перевозка:

Любые вопросы, пожалуйста, отправьте на Union@upetech.net
