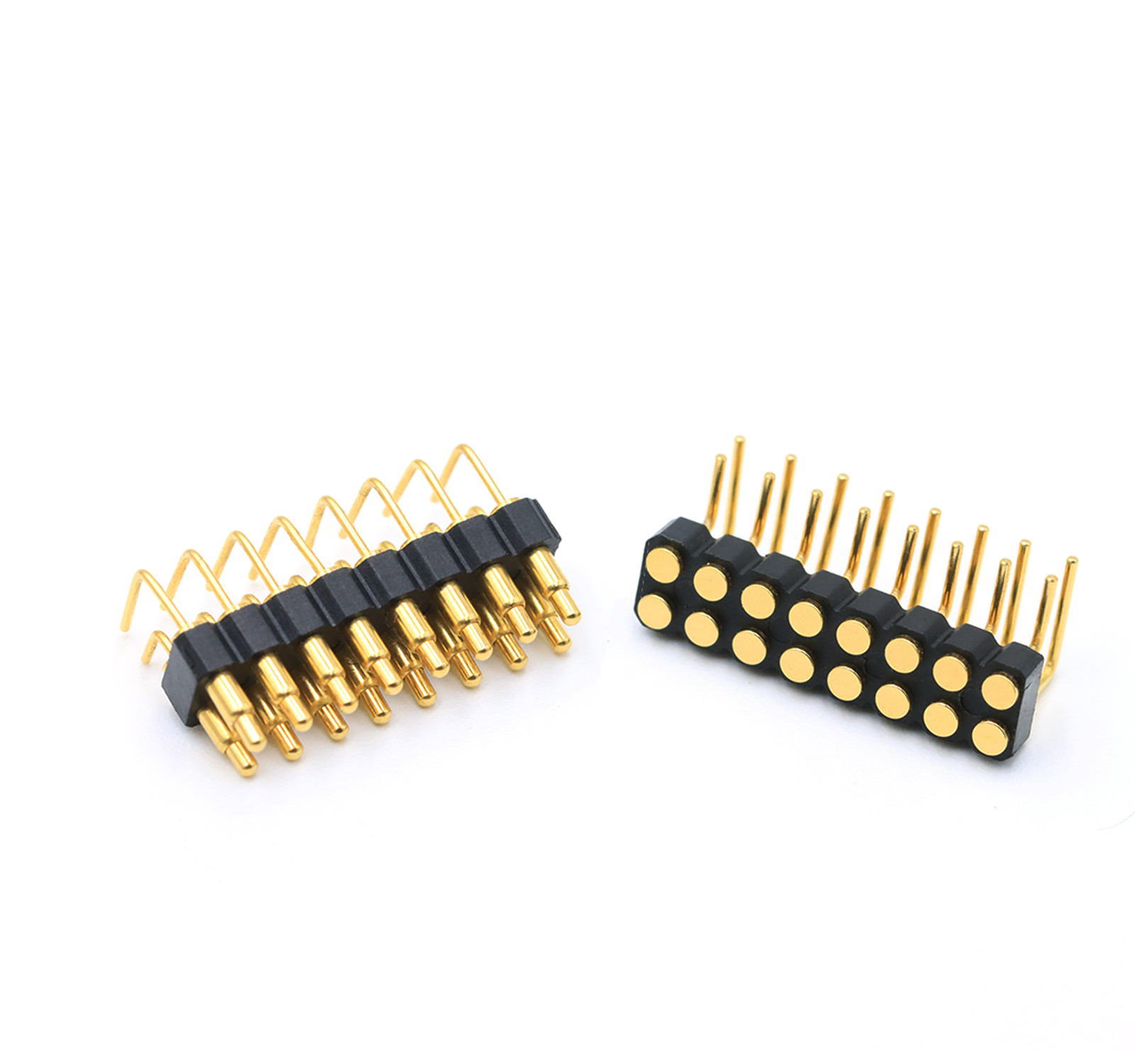

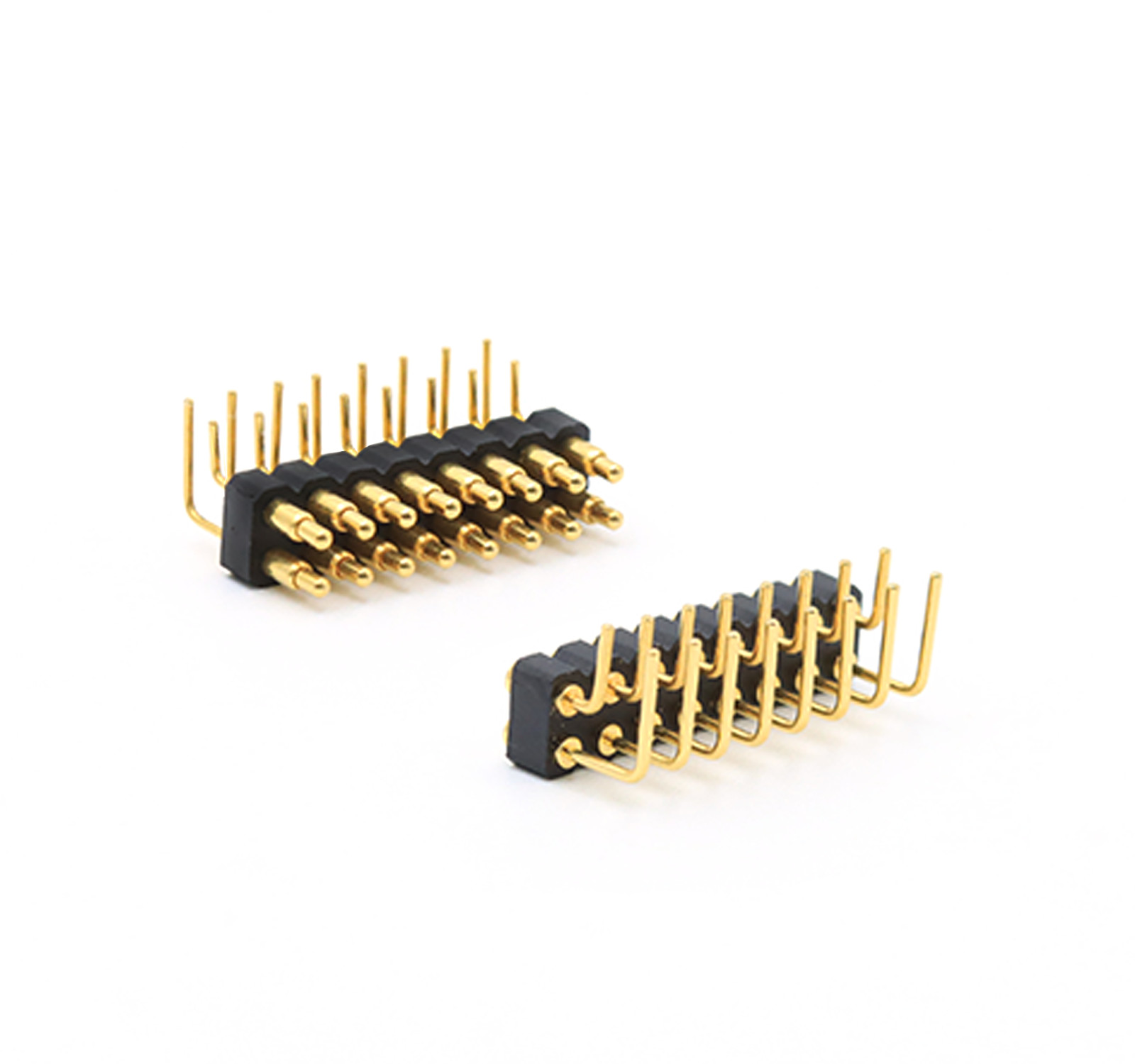

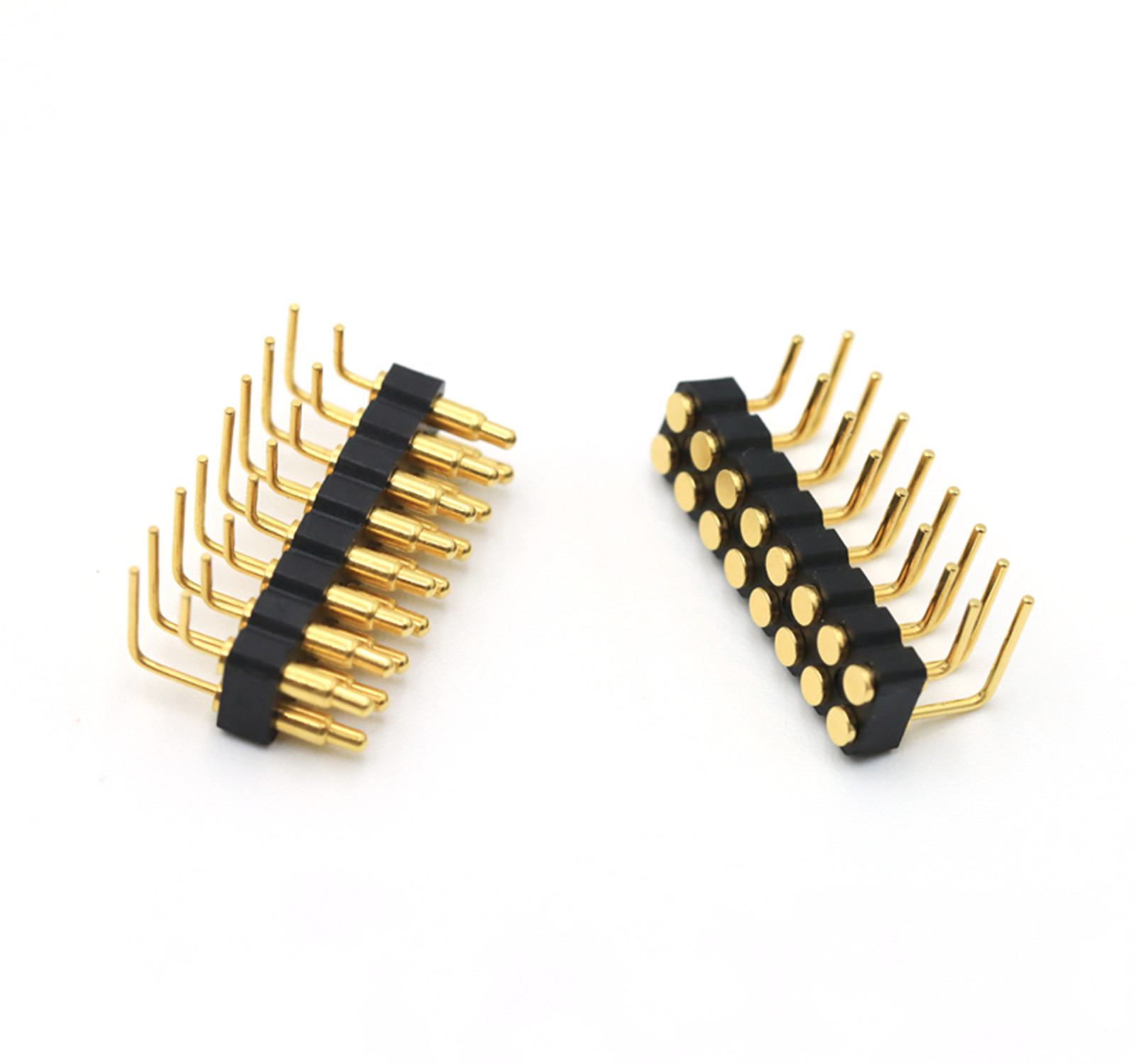

Медленный пружинный соединитель 2,54 мм прямоугольный соединитель Pogo Pin 16Pin мужчина женщина

Медленные пружинные зонды правоугольный Pogo штифты соединитель 2,54 мм проход 16Pin мужчина женщина.

Пиг-пог имеет изгибный дизайн хвоста, предлагающий повышенную универсальность для ограниченных пространством приложений.

Ключевые преимущества:

1. Оптимизация пространства
Сгибающийся хвост позволяет создавать компактные макеты ПКБ или гибкое расположение в узких сборах.

Идеально подходит для конструкций, где прямые булавки мешают другим компонентам.

2. Варианты проводки
Хвост может соединяться непосредственно с проволокой (вместо пластин PCB), что позволяет:

- Кабельные подключения.

.Модульные или переработаемые конструкции.

.Освобождение от напряжения в подвижных частях (например, механизмы шарнира).

3Механическая устойчивость
Сгибаемые хвосты могут улучшить распределение напряжения по сравнению с прямыми булавками в динамической среде.

Материалы
Плюнжер: без свинца C6801, покрытие: 01~99 μ" Au над 60~100 μ" Ni.

Бочка: без свинца C6801, покрытие: 01~99 μ" Au над 60~100 μ" Ni.

Пролет: SUS 304 из нержавеющей стали, покрытие: 1 μ" (вероятно Au или Ni для коррозионной стойкости).

Оборудование: черный HTN (высокотемпературный нейлон) + 30% стеклянного волокна, UL94 V-0 степень воспламеняемости.

Механические характеристики
Сила пружины: 80 g ± 20 g при рабочем ходе 1,0 мм.

Полный удар: 1,2 мм.

Механический срок службы: ≥ 10 000 циклов.

Электрические спецификации
Номинальный ток и напряжение: DC 12V, 3A максимум.

Контактное сопротивление: ≤ 50mΩ на рабочей высоте.

Толерантность

Длины: ±0,15 мм.

Диаметры: ±0,05 мм.

Угол: ±2°.

Экологическая эффективность
Операционная температура: от -40°C до +130°C (в течение 24 часов).

Противодействие нагреванию при сварке: 260°C ± 5°C в течение 20 с ± 2 с.

Соответствие: Соответствие требованиям ROHS и REACH.

Испытание соляным спреем: 48 часов (проверка коррозионной стойкости).

Ключевые характеристики и применение
Высокая долговечность: более 10 000 циклов, прочная покрытие (Au / Ni) для износостойкости и коррозии.

Устойчивость к высоким температурам: подходит для суровой среды (до 130°C).

Точная механика: узкие допустимые пределы обеспечивают надежный электрический контакт.

Не содержит свинца и соответствует требованиям экологических правил (ROHS/REACH).

Примечание:

1Для обеспечения наилучшего эффекта использования, пожалуйста, действуйте в соответствии с рабочей высотой.

2. Предупреждения по применению препарата
Согласно инженерным чертежам, максимально допустимое сжатие не должно превышаться.
Он подходит для температуры сварки от 380 до 420 градусов по Цельсию, с временем сварки от 3 до 5 секунд.Не разрешается обрабатывать продукт в течение короткого периода времени выполнять повторную сварку несколько раз
. Приспособиться к температурному диапазону печи от 400 до 500 градусов Цельсия
При проектировании конца применения, пожалуйста, разумно избегайте компрессионного пространства pogopin

3Для однорядных штифтов более 20, двойных штифтов более 40 и других специальных требований обратитесь в техническую поддержку.

Состав соединителя Pogo Pin

2Список параметров соединителя с упругостью.54 мм:

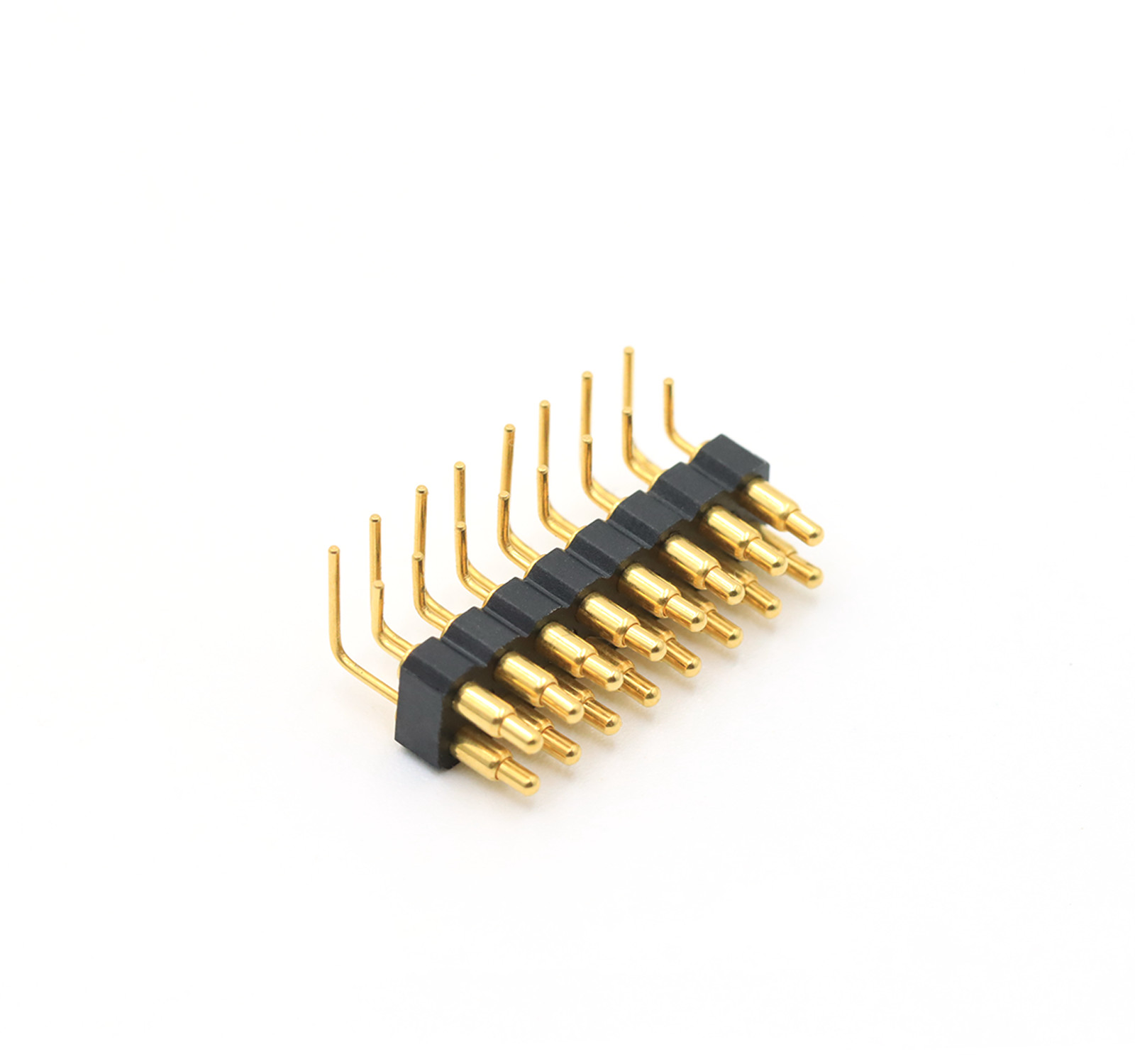

Двойной ряд 2,5 мм корпус правого угла мужской пружинный загруженный CoИнструктор:

Двойной ряд 2,5 мм корпус прямоугольный женский загруженный CoИнструктор:

Стандартный 2,54мм Пич Пого Пин Коннектор для клиентов ссылки:

Область применения:

Наше преимущество и ваш выбор:

.UPE профессиональный настраиваемый высокий ток Pogo Pin с серией 15A-30A, он был серийно произведен.

.UPE разработала стандартный мужской и женский 2pin-40pin Pogo pin соединитель с шириной 2,0 мм и 2,54 мм с SMT / DIP / Right Angle / Solder Cup.

.Тест Pogo Pin Life до 1000 000 циклов.

.Все продукты могут пройти HF, RoHS REACH стандарт.

.100% электрический тест предоставил отчет перед доставкой товара.

.Различные формы доступны по заказу, небольшая конструкция и высокий ток.
