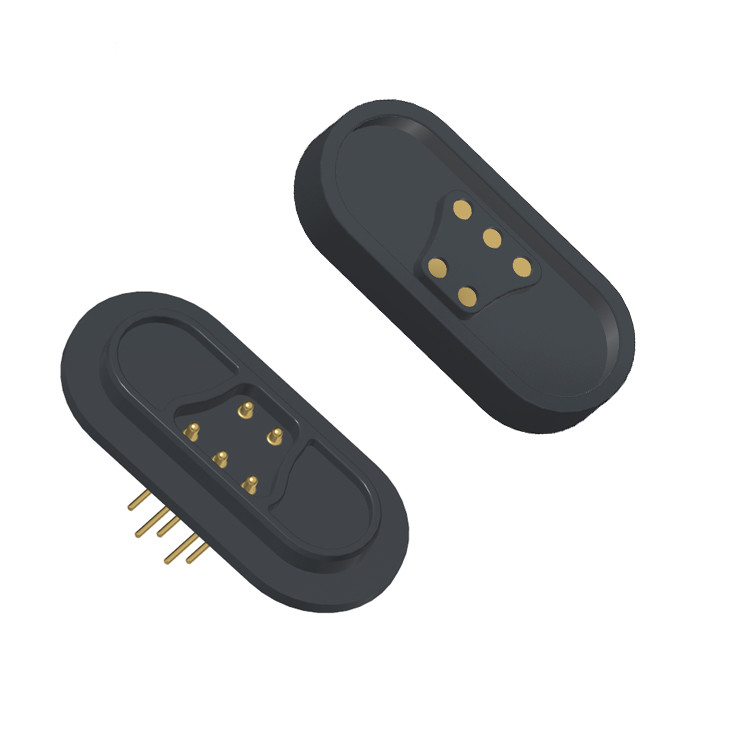

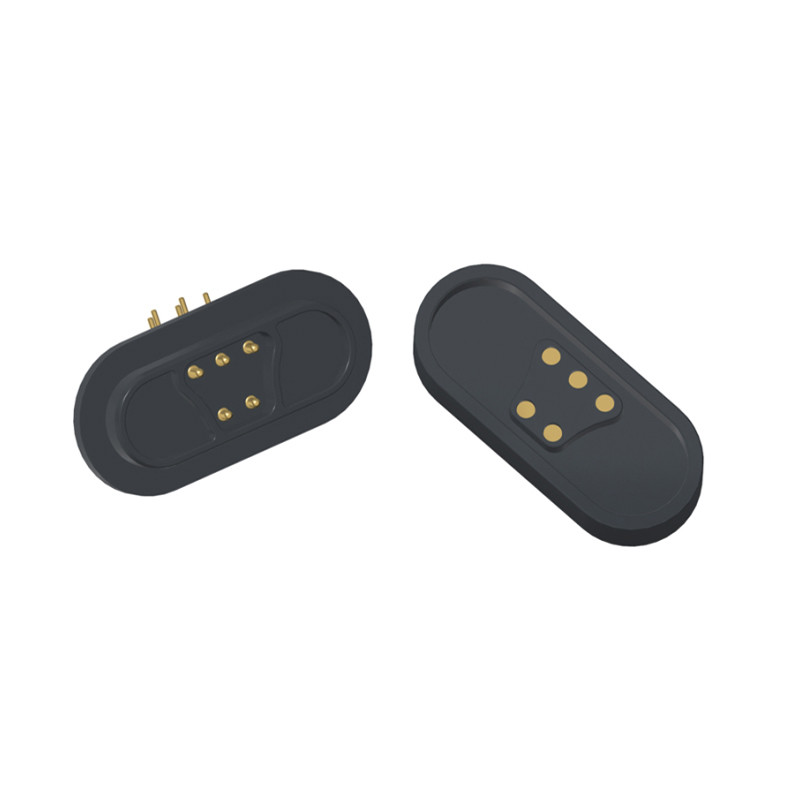

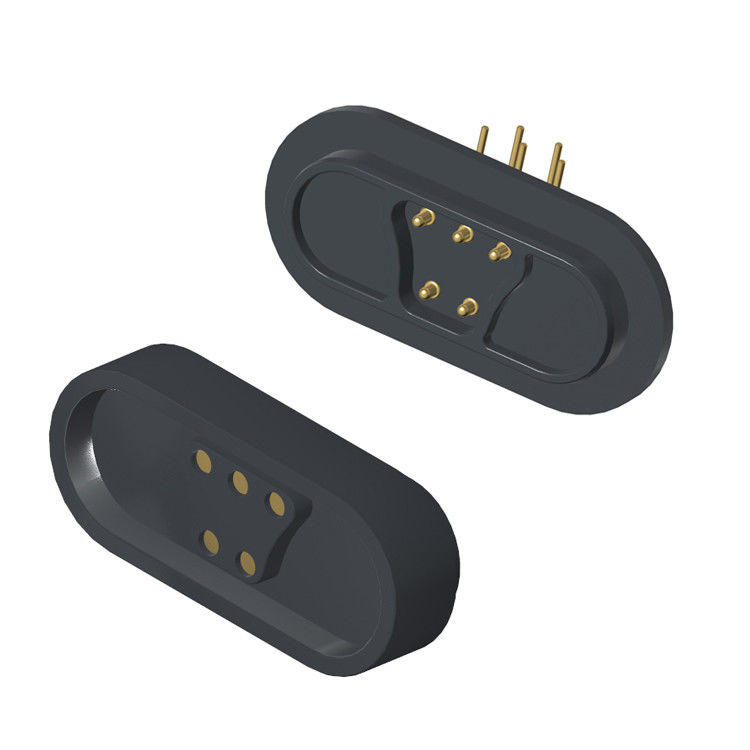

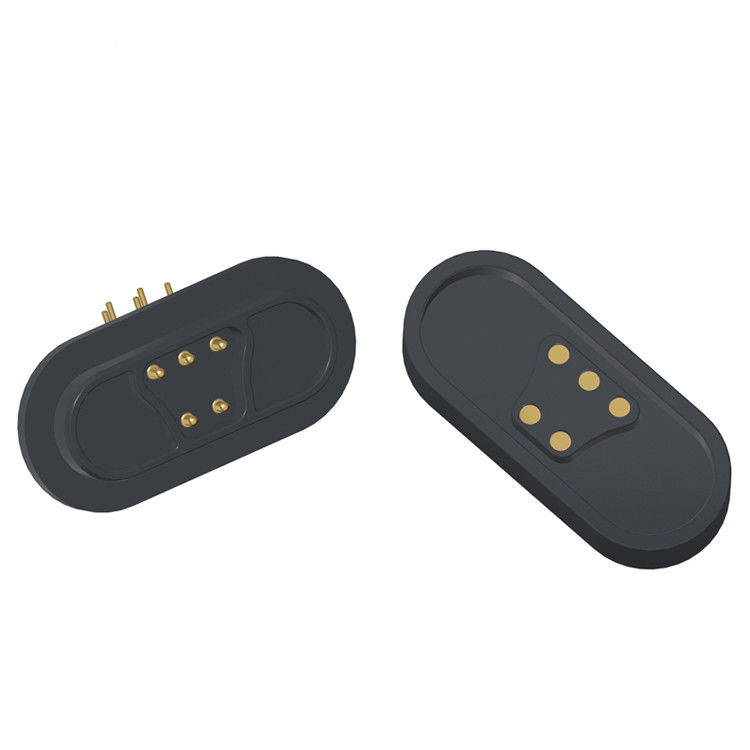

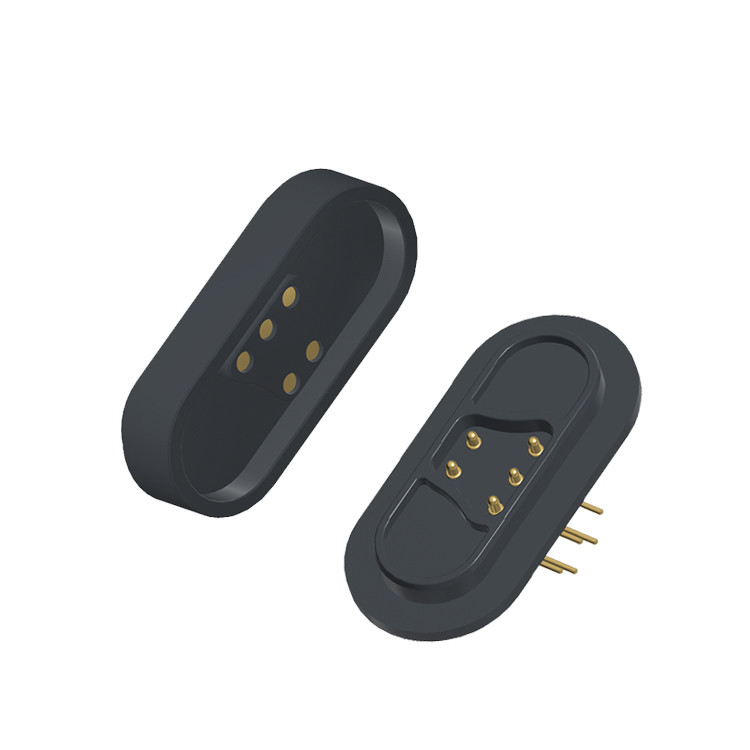

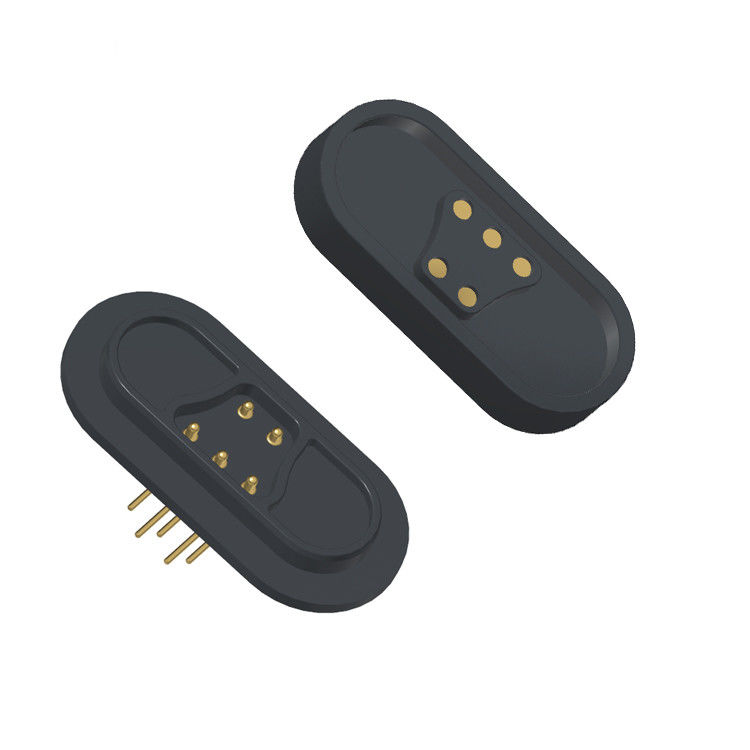

DIP 5 Pin Pogo Connector Черный правоугольный Pogo Pin Connector 12V

5pin мужской жесткий угол pogo пин магнитный разъем женский DIP пин магнитный разъем питания.

Механические:

Пин 1/3:

- сила соприкосновения: 80g±20g при 1, 1мм рабочей щёрке

- Тест на срок службы: 10 000 циклов

Пин 2/4/5:

- сила соприкосновения: 80g±20g при 0,8мм рабочей борзи

- Тест на жизнь:10,000 циклов

Электрические:

- номинальное напряжение: DC 12V; номинальное напряжение: 5A Max.

- Сопротивление контакта пружины: 50 миллиом Макс.

Экологическая эффективность:

- Операционная температура: -25°C до +80°C

- Солевой спрей 24 часа.

Материалы:

Pogo Pin: латунь C6801, пластика: золото (Au) 0,125μm

Женская булавка: латунная обшивка Au 0,125um

Оборудование: черный HTN (высокотемпературный нейлон) + 30% наполнителя

Магнит:N52 NdFeB покрытие Ni Cu Ni

Параметр 5pin мужского и женского магнитных кабельных разъемов:

Технический чертеж магнитного соединителя 5Pin

Технический чертеж женского магнитного соединителя 5Pin

Разложите вид мужского и женского магнитных разъемов:

Преимущества магнитного соединителя:

●Гуманизировать проектирование автоматического адсорбционного соединения;

●Гуманизированный антипад: его легко снять с интерфейса зарядки, а устройство нелегко снять;

●Жизненный цикл: до 100 000-200 000 циклов;

●Установка водонепроницаемая: женский конец устройства может быть пылезащищенным и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает большую передачу тока;

●Внешний вид магнитного разъема может соответствовать конструкции устройства применения заказчика;

●проектирование конструкции продукта для защиты от короткого замыкания;

●Осуществляет передачу высокочастотного сигнала, может заменить традиционную USB2.0 HDMI 1.3 функцию передачи видео и аудио сигнала

Применение магнитных соединителей:

1.Носящиеся устройства, интеллектуальное оборудование для определения местоположения, детские умные браслеты, умные часы, носящиеся мобильные телефоны, гарнитуры Bluetooth и т.д.) кабель передачи данных, кабель зарядки,концовое соединение магнитной ленты

2Медицинское оборудование, беспроводное оборудование, оборудование для передачи данных, телекоммуникационное оборудование, автоматическое и промышленное оборудование, аудиовизуальное оборудование

3.Авиация, аэрокосмическая электроника, военная связь

4Автомобильные, навигационные, испытательные и измерительные оборудования

5Потребительская электроника (мобильные телефоны, планшетные компьютеры, гарнитуры Bluetooth, камера, часы, портативные потребительские электронные продукты и многие другие электронные области).

Почему UPE должен быть вашим партнером?

●Профессиональная услуга по настройке

●Мощность быстрой выработки образцов

●Строгая система контроля качества

●Переработка с использованием импортных компонентов

●Высокоточное испытательное оборудование

●Обоснованные процедуры контроля затрат

Как разместить заказ магнитного кабеля
* Определите Ваши требования ((Вид соединителя, необходимое количество, индивидуальные требования, технические спецификации)

*Переговоры о цене и условиях (можно применять оптовые скидки).

* Подтвердить детали заказа (тип соединителя, количество, настройка).

*Оплата (по PayPal, банковскому переводу или другим безопасным методам).

*Проверка качества и доставки
Отследить груз.

* Проверьте продукт по прибытии, чтобы убедиться в качестве.

Срок оплаты:T/T, 50% депозит, 50% остаток

Способ оплаты:T/T,PayPal,OCBC

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Груз:Воздушный, морской, экспресс

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
